Klatki i złącza wtykowe SFP / SFP+ / QSFP28 o wysokiej prędkości

Klatka ekranowana EMI z opcjonalnym radiatorem | Transmisja sygnału 1G / 10G / 25G / 100GKompatybilna z transceiverami światłowodowymi SFP, SFP+, QSFP28, XFP, CFP

Opis produktu

Nasze zespoły gniazd szybkobieżnych serii SFP i QSFP służą jako gniazdo po stronie PCB dla transceiverów światłowodowych i kabli DAC. Wyposażone w pełną strukturę ekranowania EMI 360° i opcjonalny radiator jezdny, te wtykane złącza obsługują transmisję sygnału o wysokiej prędkości 1G, 10G, 25G, 100G. Szeroko dostępne w konfiguracjach 1x1 jednopunktowych i 1xN wielopunktowych ułożonych w stos. W pełni zgodne z normami przemysłowymi SFF MSA, idealnie wdrożone w infrastrukturze telekomunikacyjnej 5G, przełącznikach korporacyjnych, serwerach, pamięciach maszynowych w centrach danych i sprzęcie komunikacji przemysłowej.Przegląd serii produktówSeria

Obsługiwana szybkość

Obudowa klatkiMateriał: Stal walcowana na zimno / stal nierdzewna SUSObróbka powierzchni: Matowe niklowanie, stabilna odporność na korozję, odporność na utlenianie

Dostarczamy wentylowane klatki gołe i klatki wstępnie zmontowane z aluminiowym radiatorem. Model z radiatorem skutecznie obniża temperaturę pracy transceivera, zapobiegając dławieniu termicznemu dla modułów optycznych o dużej mocy, co jest kluczowe dla długoterminowej stabilnej pracy w stacjach bazowych 5G i gęstych szafach serwerowych.

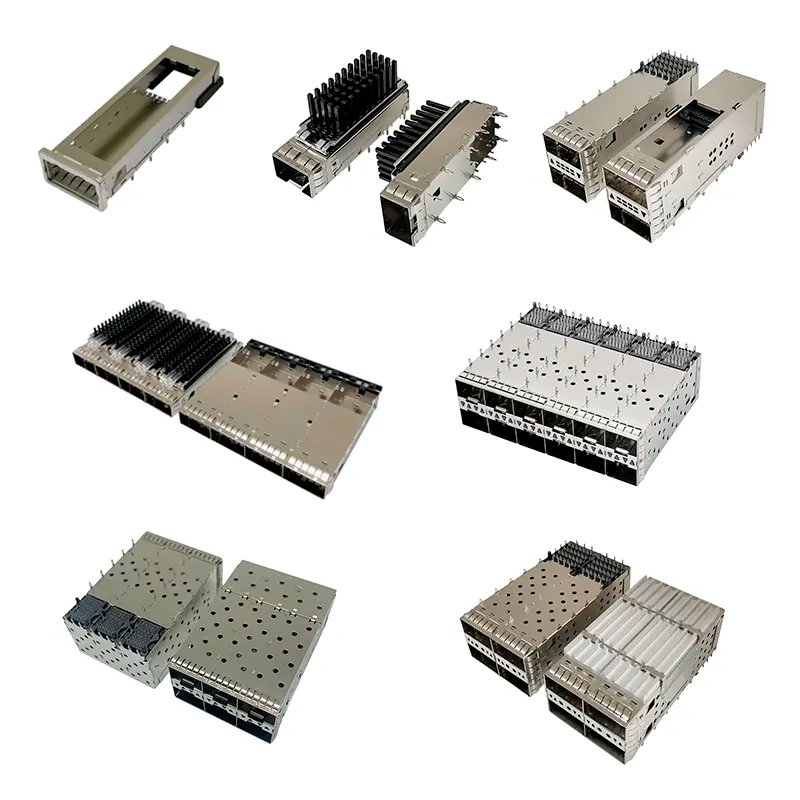

Bogate opcje układu portów (1×1 / 1×N / pionowo ułożone)

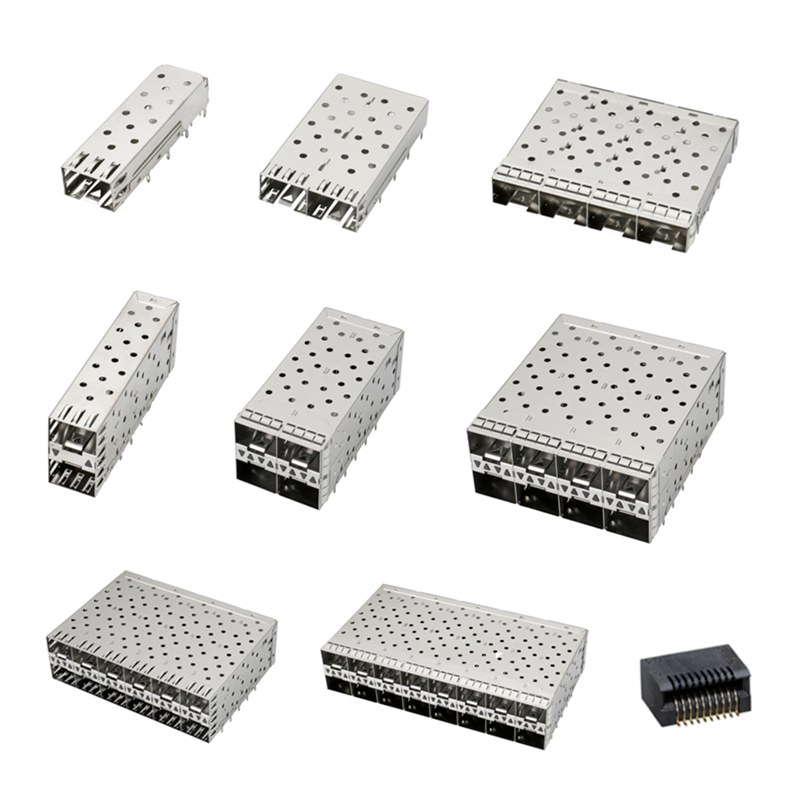

Dostępne w magazynie dla pojedynczego portu 1×1, wielu portów połączonych 1×4 i struktur ułożonych brzuch do brzucha 2×1. Obsługują niskoprofilowe orientacje LP / proste/kątowe, dopasowując się do różnych wymagań projektowych obudów przełączników i serwerów 1U/2U.
Ścisła kontrola wymiarów zgodna ze standardem MSA i interoperacyjność
Wszystkie klatki są zgodne z oficjalnymi rysunkami mechanicznymi SFF MSA. Precyzyjne tłoczenie i kontrola formy gwarantują zamienność z transceiverami optycznymi głównych marek, bez problemów z zacinaniem się podczas wkładania lub słabym kontaktem.
Wsparcie kompleksowej personalizacji

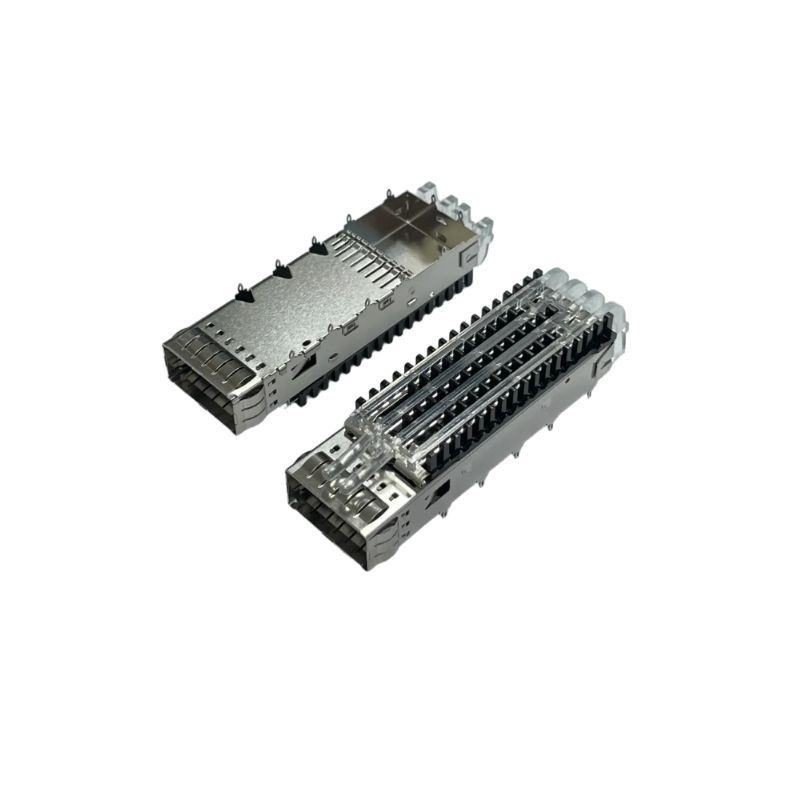

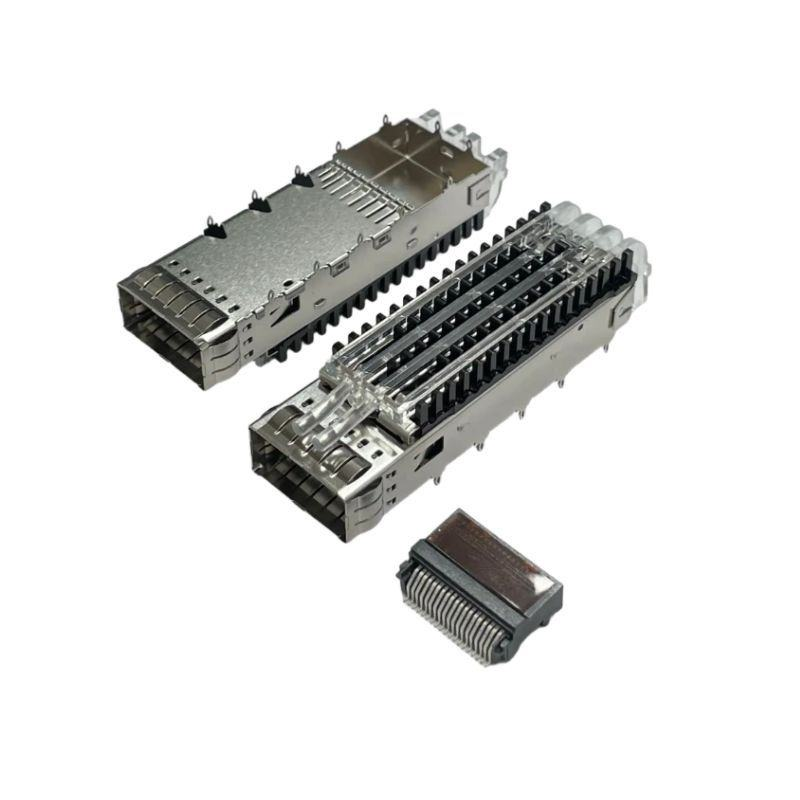

Dostępne są rurki świetlne, drzwiczki zasłaniające, niestandardowe radiatory, specjalne układy PCB i zmodyfikowane układy sprężyn EMI. Możemy dostarczyć pliki 3D STEP i szczegółowe arkusze danych dla zespołu projektowego sprzętu.
Bezpośrednia dostawa fabryczna i stabilna spójność partii
Własna tłocznia, forma i warsztat montażowy. Ścisły standard inspekcji IPC-A-610. Unikaj niestabilnej jakości od firm handlowych; wspieramy małe próbki testowe i zamówienia masowe.
Dostępne dwie opcje zakończenia
Ogon lutowniczy SMT do projektów ogólnych; pin zgodny z Press-fit do PCB o wysokiej liczbie warstw, eliminujący uszkodzenia termiczne płyty głównej podczas reflow.
Docelowe branże zastosowań
1. Infrastruktura telekomunikacyjna 5G
Stacja bazowa 5G RU/DU, sprzęt transmisyjny fronthaul i backhaul, sieć transportu optycznego (OTN)
2. Centrum danych i przetwarzanie w chmurze

Przełączniki Top-of-Rack (ToR), routery rdzeniowe, serwery pamięci maszynowej, płyty hosta kabli optycznych DAC/AOC

3. Sprzęt sieciowy korporacyjny
Przełączniki LAN Gigabit / 10G / 25G, bramy bezpieczeństwa, przełączniki sieci przemysłowych

4. Komunikacja przemysłowa i przetwarzanie brzegowe
Przełączniki sterowania przemysłowego, sprzęt do nadzoru wideo, bramy AI brzegowe

5. Testowanie i pomiary / sprzęt medyczny
Instrumenty testowe sygnałów o wysokiej prędkości, urządzenia diagnostyczne komunikacji optycznej o wysokiej niezawodności

Przewodnik wyboru
Przed złożeniem zamówienia prosimy o potwierdzenie poniższych specyfikacji, aby uniknąć niedopasowania:

1. Format: SFP / SFP+ / SFP28 / QSFP28 / XFP / CFP
2. Układ portów: 1×1 pojedynczy port, 1×N połączony lub 2×1 ułożony

3. Wymagania termiczne: Z radiatorem lub bez

4. Typ zakończenia: Ogon lutowniczy SMT lub pin zgodny z Press-fit
5. Orientacja: Prosta lub kątowa (R/A)
6. Dodatkowe wymagania: Zasłona EMI, rurka świetlna, wersja przemysłowa z szerokim zakresem temperatur
Wyślij swoje wymagania techniczne lub rysunek PCB do naszego zespołu inżynierów. Dostarczamy bezpłatne arkusze danych, rysunki 3D i wsparcie próbek w ciągu 24 godzin. Niestandardowe projekty są mile widziane w projektach ODM.
