MIC Electronic Components – 1×6 SFP+ Cage Assembly z zintegrowanym 120-pozycyjnym gniazdem Press-Fit, zewnętrznym światłowodem i sprężynami EMI – 10G/25G Hot-Swappable I/O Connector for Switch / NIC / 5G PCB
Opis produktu
|
Parametr
|
Specyfikacja
|
|
Marka / Seria
|
MIC Electronic Components – SFP+ Cage Assembly
|
|
Format
|
Kompatybilny wstecznie z SFP / SFP+ / SFP28
|
|
Macierz portów
|
1 × 6 (6 portów liniowych)
|
|
Pozycje
|
120 (20 × 6)
|
|
Rozstaw
|
0,8 mm (0,031 cala)
|
|
Montaż
|
Przelotowy, kąt prosty
|
|
EMI
|
Zgodny pin Press-Fit (Ø0,64 mm, trzpień 2,05 mm) / opcjonalnie SMT
|
|
Materiał styku
|
Brąz fosforowy
|
|
Pokrycie styku
|
Złocenie na obszarze styku (opcjonalnie 30 µ") , cyna na trzpieniu press-fit
|
|
Materiał klatki
|
Srebro niklowe (stop miedzi), niklowane
|
|
Światłowód
|
Typ zewnętrzny PMMA, 2 kanały LED na port (Link + ACT)
|
|
Funkcja EMI
|
Wewnętrzne + zewnętrzne sprężyny berylowo-miedziane (opcjonalna uszczelka elastomerowa)
|
|
Szybkość transmisji danych
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28)
|
|
Impedancja różnicowa
|
100 Ω
|
|
Prąd znamionowy
|
0,5 A / styk
|
|
Rezystancja styku
|
≤ 80 mΩ
|
|
Rezystancja izolacji
|
≥ 1000 MΩ @ 500 V DC
|
|
Napięcie przebicia
|
300 V AC
|
|
Cykle łączenia
|
≥ 100 (hot-swap)
|
|
Temperatura pracy.
|
-55 °C do +105 °C (wersja przemysłowa -40~+85 °C)
|
|
Klasa palności obudowy
|
UL 94 V-0 (LCP)
|
|
Zgodny
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Krzyżowe odniesienie.
|
TE 2170305-2 / 2007250-1 / 2143294-1; Amphenol UE76-A20; Molex 74754-0620
|
|
Typowe wymiary
|
D ≈ 86,0 × Szer. ≈ 48,6 × Wys. ≈ 12,3 mm (ref. branżowy 1×6)
|
|
MOQ
|
500 szt.
|
|
Czas realizacji próbki
|
5–7 dni roboczych
|
|
Czas realizacji masowy
|
3–4 tygodnie
|
|
Opakowanie
|
Taca antystatyczna
|

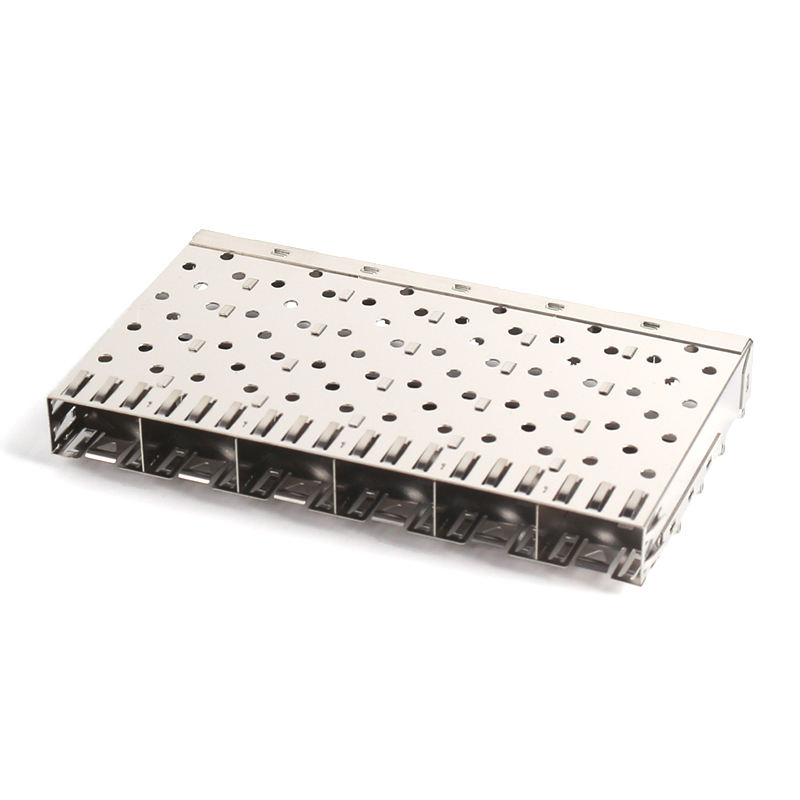

The MIC 1×6 SFP+ Cage Assemblyto złączony, hot-swappable I/O interconnect: liniowa sześcioportowa klatka ekranująca ze srebra niklowego + 120-pozycyjne gniazdo press-fit pod kątem prostym + zewnętrzny światłowód PMMA, dostarczany jako jeden element do montażu powierzchniowego. Akceptuje transceivery optyczne SFP, SFP+ i SFP28, kable DAC i AOC, i montuje się do płyty hosta za pomocą bez lutowania.
Liniowy format 1×6 to domyślny rząd uplink w branżydla zarządzanych przełączników — połącz osiem takich elementów na 48-portowym przełączniku 10G ToR, a otrzymasz 48 linii SFP+ z czystym, łatwym do etykietowania rozstawem na panelu czołowym. zewnętrzny światłowódutrzymuje widoczność statusu LED, jednocześnie zachowując ściankę metalowej klatki jako ciągły ekran EMI (zwykły słaby punkt w klatkach z wewnętrznym LP).
|
Wymiar
|
2×3 Klatka ułożona w stos
|
MIC 1×6 Liniowy (Ten produkt)Niklowane (domyślnie) / cynowane / czarny tlenek
|
|
Węższy
|
Szerszy (~48,6 mm), ale
|
etykietowanie w jednym rzędzieNarzędzia do panelu czołowegoNiklowane (domyślnie) / cynowane / czarny tlenek
|
|
Prosty prostokątny otwór
|
Obsługa LED
|
Trudniejsze do wyrównania
|
|
Bezpośrednie wyrównanie zewnętrznego LP, bez wiercenia w ściance klatki
|
Integralność ściany EMI
|
Często wycinane dla wewnętrznego LP
|
|
Solidna ściana, LP na zewnątrz
|
→ lepsze uszczelnienie RF
|
Przypadek użyciaGęsty port 1U core
|
|
Rzędy uplink, przełączniki dostępu 48-portowe, karty sieciowe
|
Jakość i niezawodność
|
100% ciągłości i test siły wciskania pinów na partięNiklowane (domyślnie) / cynowane / czarny tlenek
|
Rezystancja styku i test hi-pot zgodnie z IEC 60512
-
Cykle termiczne -55↔+105 °C, 500 cykli
-
Ekranowanie EMI zweryfikowane w komorze GTEM (≥60 dB przy 1–10 GHz)
-
Dokumentacja ISO 9001 / RoHS / REACH przy wysyłce.
-
Odnośnik krzyżowy (zamiennik typu drop-in)
-
Marka
-
Odpowiednik P/N
TE Connectivity
|
2170305-2 (bez LP), 2007250-1 / 2143294-1 (z LP)
|
Amphenol
|
|
UE76-A20-xxxx (ExpressPort 1×6)
|
Molex
|
|
74754-0620 / 74754-0610
|
Prosper
|
|
SFPP016PB
|
Opcje dostosowywania
|
|
Opcja
|
Wybory
|
Światłowód
|
Brak / Tylko zewnętrzny (domyślnie) / Wewnętrzny+zewnętrzny / Tylko wewnętrzny
|
Grubość złota
|
|
Złocenie 15 µ" /
|
30 µ" (opcjonalnie)
|
|
Zakończenie
|
Press-fit (domyślnie) / ogon SMT / mieszaneWykończenie klatkiNiklowane (domyślnie) / cynowane / czarny tlenek
|
|
EMI
|
Tylko sprężyna / + uszczelka elastomerowa / + pianka przewodząca
|
|
Radiator
|
Brak / radiator górny (uwaga: niektóre TE 1×6 nie są kompatybilne z radiatorem)
|
|
Macierz portów
|
1×1 / 1×2 / 1×4 /
|
|
1×6
|
/ 1×8
|
|
Logo
|
Znak laserowy na górze klatki (obowiązuje MOQ)FAQP: Jak szybko możemy otrzymać wycenę?
|
|
O: Jeśli specyfikacja zostanie potwierdzona, nasza wycena może zostać dostarczona w ciągu 24 godzin.
|
P: Czy można dostarczyć próbki do oceny?
|
O: Tak, próbki mogą zostać wysłane do Państwa w celu oceny.
P: Ile czasu zajmuje przetworzenie i wysyłka zamówienia?
O: Gdy produkty są w magazynie, zazwyczaj wysyłamy je w ciągu 3 do 7 dni roboczych po otrzymaniu
zamówienia.
P: Jaki jest Państwa termin handlowy?
O: Dostępne są FOB, FCA, CFR, CIF, EXW, DDU. Możemy również pomóc w wyborze najbardziej
korzystnej i efektywnej metody wysyłki.
P: Jaki jest termin płatności?
O: Obsługujemy zamówienia z gwarancją handlową Alibaba online, T/T,
PayPal itp.
P: Jak długi jest okres gwarancji?
O: Produkt objęty jest 1-letnią ograniczoną gwarancją.
P: Czy można świadczyć usługi OEM i ODM?
O: Tak, nasz profesjonalny zespół badawczo-rozwojowy pomoże zrealizować Państwa pomysły.
