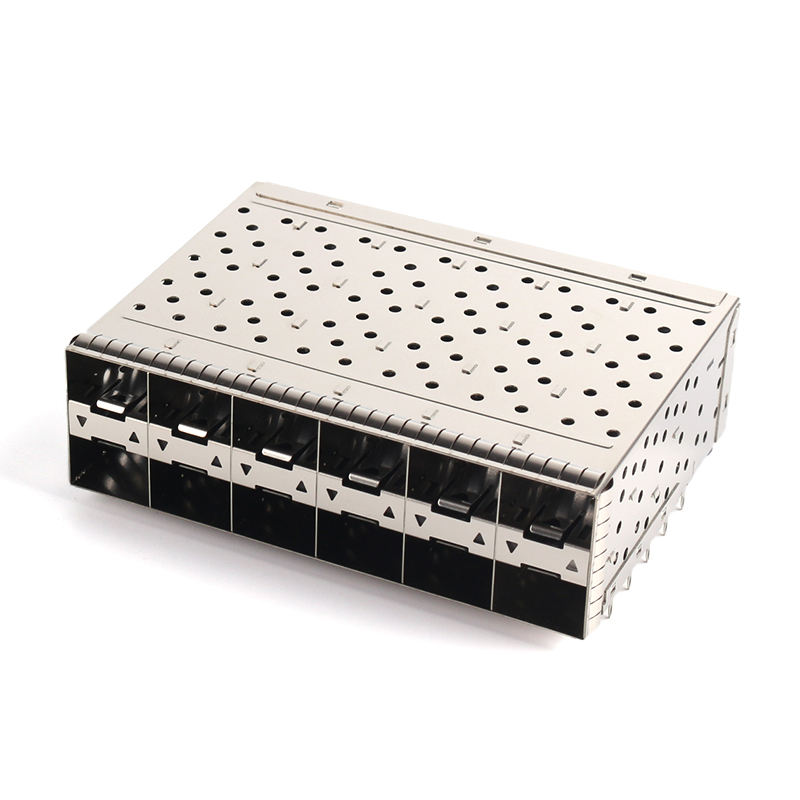

Złącze SFP28 / SFP+ 2x6 z zewnętrznym światłowodem, złącze typu Press-Fit 240-pozycyjne, 30 μ" złota na powierzchni styku – zintegrowane ekranowane złącze I/O dla przełączników 25G/10G, kart sieciowych i sprzętu 5G
Opis produktu
|
Parametr
|
Specyfikacja
|
|
Typ części
|
Złącze SFP+ / SFP28 ze zintegrowanym gniazdem (2x6 w stosie)
|
|
Format
|
Kompatybilny wstecznie z SFP / SFP+ / SFP28
|
|
Macierz portów
|
2x6 (łącznie 12 portów)
|
|
Pozycje
|
240 (20x12)
|
|
Rozstaw
|
0,8 mm (0,032 cala)
|
|
Montaż
|
Przelotowy, kąt prosty
|
|
Zakończenie
|
Zgodny pin typu Press-Fit (Ø0,64 mm, trzpień 3,0 mm) / opcjonalnie SMT
|
|
Materiał styku
|
Brąz fosforowy/stop miedzi
|
|
Pokrycie styku
|
Minimum 30 μ" (0,76 μm) złota na powierzchni styku, nad PdNi/Ni; cyna na trzpieniu Press-Fit
|
|
Materiał klatki
|
Srebro niklowe (stop miedzi), niklowane
|
|
Światłowód
|
Tylko typ zewnętrzny (PMMA/PC), 2-3 kanały LED na port
|
|
Funkcja EMI
|
Zewnętrzne + wewnętrzne sprężyny z miedzi berylowej, opcjonalna uszczelka elastomerowa
|
|
Prędkość transmisji danych
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28 PAM4)
|
|
Prąd znamionowy
|
0,5 A/styk
|
|
Rezystancja styku
|
≤ 70 mΩ
|
|
Rezystancja izolacji
|
≥ 1000 MΩ @ 500 V DC
|
|
Napięcie przebicia
|
300 V AC / 750 V szczytowe
|
|
Cykle parowania
|
≥ 100 (włożenie modułu)
|
|
Siła wkładania (moduł)
|
≤ 40 N
|
|
Siła wyciągania (moduł)
|
≤ 11,5 N
|
|
Temperatura pracy.
|
-55 °C do +105 °C (niektóre wersje -40~+85 °C)
|
|
Klasa palności obudowy
|
UL 94 V-0 (LCP)
|
|
Zgodny
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Krzyżowe odniesienie.
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Typowe wymiary
|
Dł. 63,25 x Szer. 86,0 x Wys. 25,4 mm (odniesienie branżowe 2x6)
|
|
MOQ
|
500 szt.
|
|
Czas realizacji próbki
|
5-7 dni roboczych
|
|
Czas realizacji masowy
|
3-4 tygodnie
|
|
Opakowanie
|
Twarda tacka antystatyczna
|
5 kluczowych punktów sprzedaży
1, Tylko zewnętrzny światłowód – czysty panel przedni, zerowe straty apertury wewnętrznej.
2, Minimum 30 μ" złota na powierzchni styku.
3, Gniazdo Press-Fit 240-pozycyjne (20x12).
4, 2x6 w stosie, styl rack = 12 portów w kompaktowej wysokości Z.
5, Sprężyny EMI na całym obwodzie + klatka ze srebra niklowego.
Scenariusze zastosowań
Przełączniki 25G ToR w centrach danych (48-portowe = 4x 2x6 złączy)
Przełączniki dostępu SFP28 dla przedsiębiorstw i karty liniowe chassis
Karty sieciowe NIC 25G/10G w serwerach (wieloportowe karty adapterów)
Karty transportowe 5G DU/CU fronthaul (CPRI/eCPRI)
Firewalle montowane w szafie, IPS/IDS, load balancery
Przełączniki przemysłowe Ethernet (DIN/szafa 19") wymagające wskaźnika LED + marginesu EMI.
|
Marka
|
Odpowiednik P/N
|
|
TE Connectivity
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
Seria 2x6 SFP+ outer-LP press-fit (na życzenie)
|
Jakość i niezawodność
100% test ciągłości i siły wciskania dla każdej partii
Kontrola wymiarów klatki CMM (±0,05 mm)
Rezystancja styku i test hi-pot zgodnie z IEC 60512
Cykle termiczne -55↔+105 °C, 500 cykli
Ekranowanie EMI zweryfikowane w komorze GTEM (≥60 dB przy 1–10 GHz)
Dokumentacja ISO 9001 / RoHS / REACH przy wysyłce.
|
Opcja
|
Wybory
|
|
Macierz portów
|

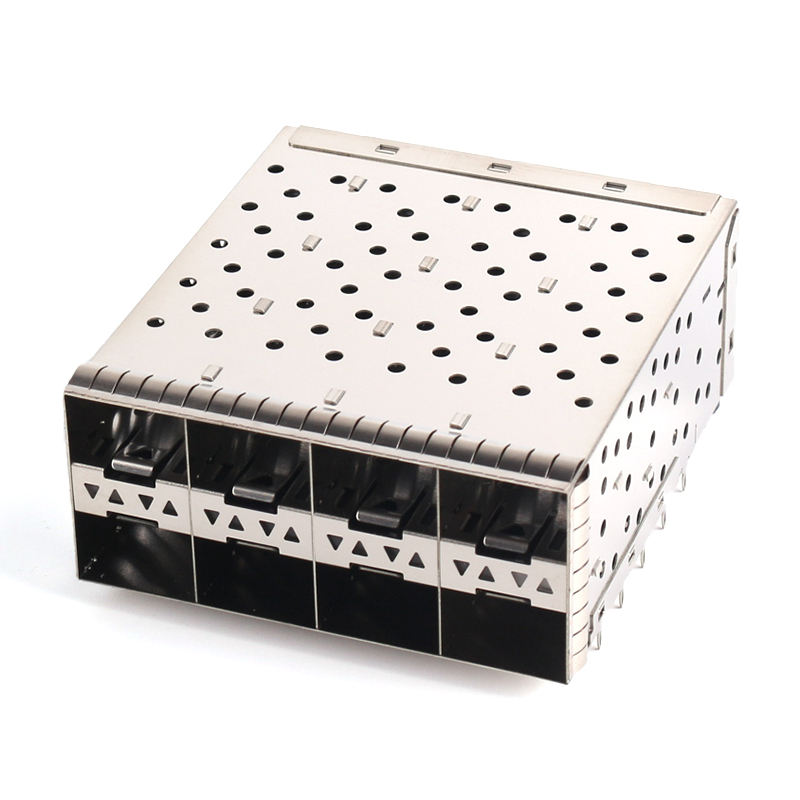

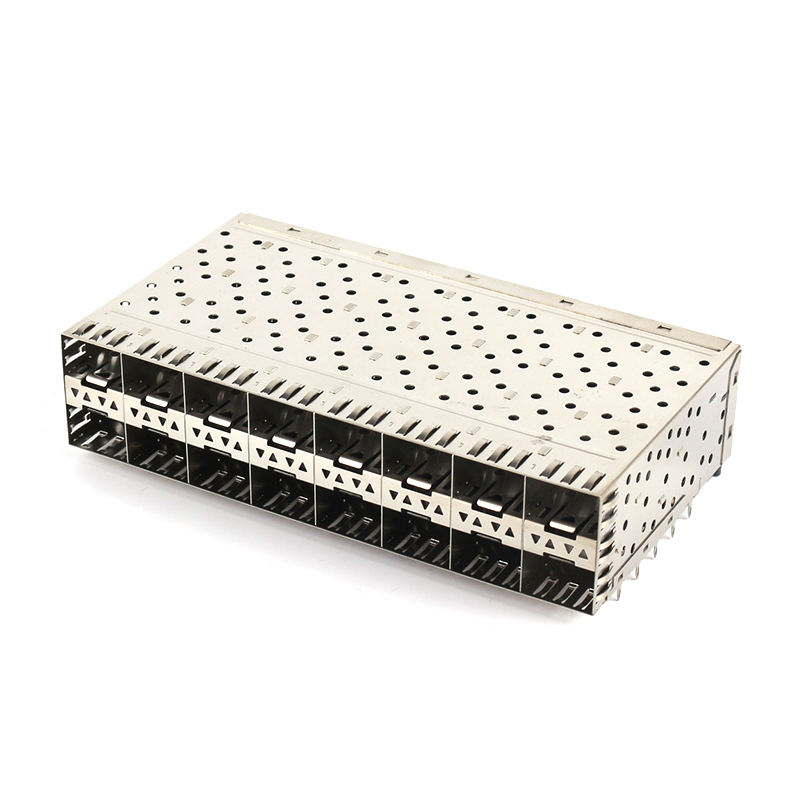

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x6 / 2x8
|
|
Światłowód
|
Brak / Tylko zewnętrzny (domyślnie) / Wewnętrzny+zewnętrzny / Tylko wewnętrzny
|
|
Grubość złota
|
Flash 15 μ" / 30 μ" (domyślnie) / 50 μ"
|
|
Zakończenie
|
Press-fit (domyślnie) / trzpień SMT / mieszane
|
|
Wykończenie klatki
|
Niklowane (domyślnie) / cynowane / czarny oksyd
|
|
EMI
|
Tylko sprężyna / + uszczelka elastomerowa / + pianka przewodząca
|
|
Radiator
|
Brak / radiator górny/żeberka boczne
|
|
Logo
|
Znak laserowy na górze klatki (wymagane MOQ)
|
Niestandardowy proces (ponowne użycie schematu przepływu)
Zbieranie wymagań – parametry, środowisko, ilość, czas realizacji
Ocena techniczna i wycena – inżynier weryfikuje dopasowanie i szybkość
Przegląd rysunku 3D i potwierdzenie klienta – STEP/IGES/PDF
Rozwój formy / Produkcja prototypów – oprzyrządowanie klatki + próbki
Test niezawodności próbek i zatwierdzenie klienta – wkładanie, EMI, termiczne, 25G SI
Produkcja masowa – AOI w linii + monitorowanie press-fit
Końcowa kontrola jakości i wysyłka – 100% inspekcja, opakowanie w twardej tacce, DHL/morze/powietrze
FAQ
P: Jak szybko możemy otrzymać wycenę?
O: Jeśli specyfikacja zostanie potwierdzona, nasza wycena może zostać dostarczona w ciągu 24 godzin.
P: Czy można dostarczyć próbki do oceny?
O: Tak, próbki mogą zostać wysłane do Państwa w celu oceny.
P: Ile czasu zajmuje przetworzenie i wysłanie zamówienia?
O: Gdy produkty są w magazynie, zazwyczaj wysyłamy je w ciągu 3 do 7 dni roboczych po otrzymaniu
zamówienia.
P: Jaki jest Państwa termin handlowy?
O: Dostępne są FOB, FCA, CFR, CIF, EXW, DDU. Możemy również pomóc w wyborze najbardziej
korzystnej i efektywnej metody wysyłki.
P: Jaki jest termin płatności?
O: Obsługujemy zamówienia z gwarancją handlową Alibaba online, T/T,
PayPal itp.
P: Jak długi jest okres gwarancji?
O: Produkt objęty jest 1-roczną ograniczoną gwarancją.
P: Czy można świadczyć usługi OEM i ODM?
O: Tak, nasz profesjonalny zespół badawczo-rozwojowy pomoże zrealizować Państwa pomysły.
