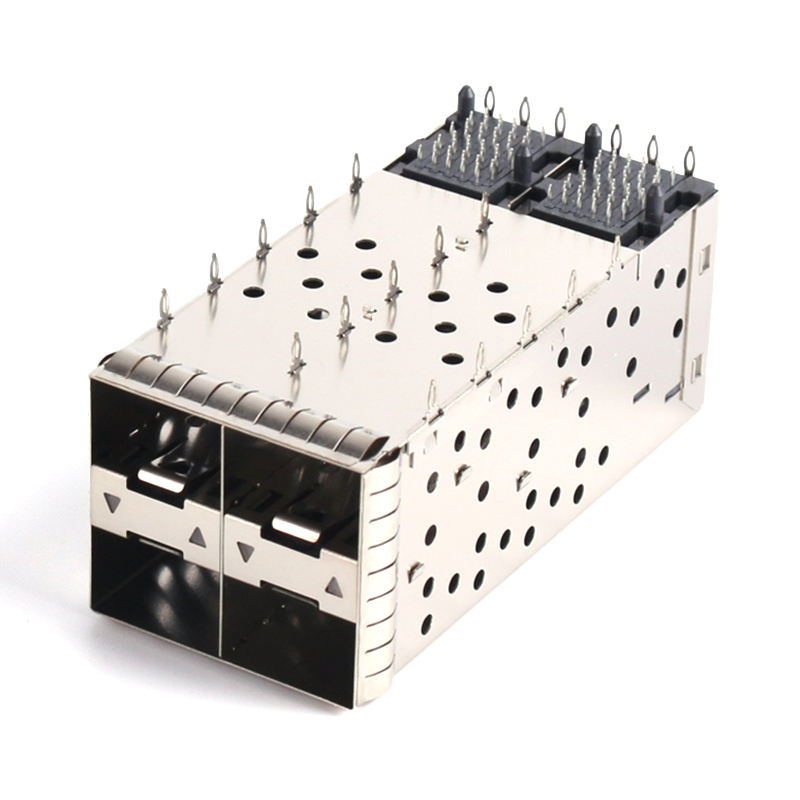

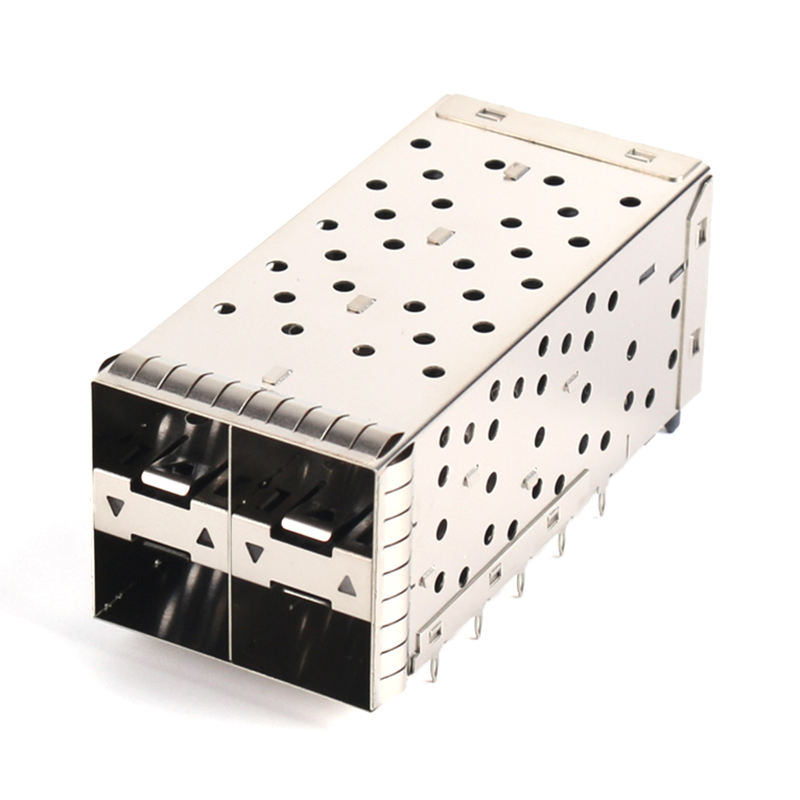

2x2 Klatka SFP+ bez rurki świetlnej Metalowy EMI osłonięty łącze światłowodowe I / O, przyciskowy 20-pozycyjny pojemnik, klatka układana w stylu rack dla przełącznika 10G / 25G i serwerowego PCB
Opis produktu
1, Całkowita metalowa osłona EMI, zerowa rurka światła, maksymalna ograniczona częstotliwość.
2, Zintegrowany 20-pozycyjny zbiornik do prasowania.
3Architektura w stylu rack.
4, Dropowy zamiennik TE / Amfenolu / Molex.
5Optymalizowane kosztowo dla produkcji dużych ilości.
|
Parametry
|
Specyfikacja
|
|
Rodzaj produktu
|
Klatka SFP+ 2×2 (bez rurki świetlnej) + zintegrowany pojemnik
|
|
Wsparcie dla czynnika formularza
|
Kompatybilny z tyłem SFP (1G) / SFP+ (10G) / SFP28 (25G)
|
|
Konfiguracja portu
|
2×2 Zestawione (w sumie 4 porty)
|
|
Pozycje w porcie
|
20 (w sumie 80 kontaktów w 4 portach)
|
|
Głupota
|
00,8 mm
|
|
Styl montażu
|
Przejście przez dziurę, kąt prosty
|
|
Zakończenie
|
Przetłoczony szpil (Ø0,64 mm) / opcjonalny ogon lutowniczy SMT
|
|
Materiał kontaktowy z zbiornikiem
|
Fosfor brązowy, złoto błyszczące nad niklem (30 μ" nieobowiązkowo)
|
|
Materiał muszli klatki
|
Stop miedzi/srebro niklowe, pokryte niklem
|
|
Rury świetlne
|
Żadnego(solidna ściana klatki, maksymalna integralność EMI)
|
|
Osłona EMI
|
Pięści sprężynowe beryliowo-miedziane o pełnym obwodzie (w górnej / lewej / prawej / dolnej części)
|
|
Wskaźnik danych
|
1.25 Gbps 10.3125 Gbps (wspiera moduły SFP28 25,78 Gbps)
|
|
Obecny rating
|
0.5 A na kontakt
|
|
Odporność kontaktowa
|
≤ 70 mΩ
|
|
Odporność na izolację
|
≥ 1000 MΩ
|
|
Wytrzymaj napięcie
|
300 V prądu przemiennego
|
|
Cykl rozmnażania
|
≥ 100 wstawień (modul hot-swap)
|
|
Temperatura pracy
|
-40 °C do +85 °C
|
|
Poziom płomienia
|
UL 94 V-0 (obudowa LCP)
|
|
Zgodne standardy
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Kompatybilne moduły
|
Transceiwery optyczne (SFP/SFP+/SFP28), DAC, AOC
|
|
MOQ
|
500 sztuk
|
|
Próbka czasu przeprowadzenia
|
7 dni roboczych
|
|
Czas produkcji masowej
|
3 ̇ 4 tygodnie
|
|
Opakowanie
|
Podłoga antystatyczna/rurka, opcjonalny worek zabezpieczający przed wilgocią
|
|
Wskazówki krzyżowe
|
TE 1567788-x / Amfenol SF-SFP+-2x2 / seria Molex 74737
|
|
Scenariusz
|
Z lampą światła
|
Bez rurki świetlnej (Ten produkt)
|
|
Projekty o krytycznym znaczeniu dla EMI
|
Plastikowa rura światła stwarza otwór → ryzyko wycieku RF
|
ściana z metalu stałego → zerowa apertura → maksymalna osłona
|
|
Kosztowo wrażliwe wielkości
|
Koszty dodatkowych komponentów + etap montażu
|
Mniej części, mniej operacji rozmieszczania, niższy BOM
|
|
Stan LED nie jest wymagany na płytce twarzowej
|
Zmarnowana cecha
|
Czysty panel przedni, status obsługiwany za pośrednictwem oprogramowania/telekomanda
|
|
Surowe środowiska przemysłowe
|
Świetlone rury żółte, pęknięte, gromadzące kurz
|
Brak plastikowych elementów optycznych do degradacji
|
|
Przesyłki 1U ultragęste
|
Światła rurka zwiększa głębokość/złożoność układania
|
Krótszy profil osi Z, prostsze układanie mechaniczne
|
Opcje dostosowywania
|
Opcja
|
Dostępne wybory
|
|
Matryca portu
|
1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (ten model) / 2×4 / 2×5 / 2×6 / 2×8
|
|
Zakończenie
|
Przetłoczenie (domyślne) / SMT solder tail / Mixed
|
|
Zakończenie klatki
|
Płyty niklowe (domyślnie) / płyty cynowe / czarno utlenione
|
|
Wzmocnienie EMI
|
Tylko sprężyny (domyślne) / + przewodząca uszczelka elastomerowa / + przewodząca taśma piankowa
|
|
Zmywarka cieplna
|
Brak (domyślnie) / Wyposażony w górę aluminiowy zlewk cieplny / Wyposażony w bok zlewk cieplny
|
|
Powierzchnia kontaktowa
|
Złota błyskotliwość (domyślna) / 15 μ" / 30 μ" / 50 μ"
|
|
Kolor obudowy zbiornika
|
Czarny (domyślny) / Niestandardowy (ma zastosowanie MOQ)
|
|
Branding
|
Oznaczanie laserowe na górnej powierzchni klatki (ma zastosowanie MOQ)
|
Częste pytania
P: Jak szybko możemy otrzymać cytat?
A: Jeśli specyfikacja zostanie potwierdzona, nasza cytacja może zostać dostarczona w ciągu 24 godzin.
P: Czy możecie dostarczyć próbki do oceny?
O: Tak, próbki można wysłać do oceny.
P: Jak długo trwa zamówienie?
do przetworzenia i wysyłki?
A: Kiedy przedmioty są na magazynie, zazwyczaj wysyłamy je w ciągu następnych 3 do 7 dni roboczych od otrzymania
Rozkaz.
P: Jaki jest wasz termin handlowy?
A: FOB, FCA, CFR, CIF, EXW, DDU są dostępne.
korzystna i wydajna metoda przewozu.
P: Jaki jest termin płatności?
A: Wspieraj Alibaba zapewnienie handlu zamówienie online płatności, T / T,
PayPal itp.
P: Jak długi jest okres gwarancji?
O: Produkt jest objęty ograniczoną gwarancją na 1 rok.
P: Czy możesz dostarczyć OEM i ODM
usługi?
O: Tak, nasz profesjonalny zespół badawczo-rozwojowy pomoże zrealizować twoje pomysły
