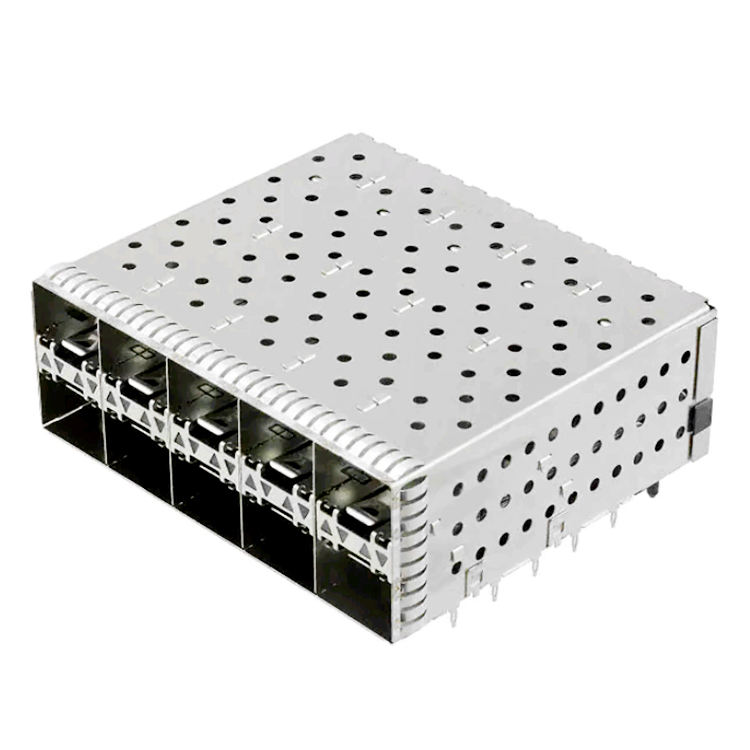

Klatka SFP+ 2x5 z rurą świetlną, z otworem pod kątem prawym z zintegrowanym złączem,Klatka I/O osłonięta EMI w stylu rack 200-pozycyjny łącznik SFP do 10G/25G Switch & Server PCB
Opis
Klatka SFP+ 2x5 z lampą świetlną to kompletny system interkonekcji I/O do wymiany na gorąco: układ metalowy + 200-pozycyjny zbiornik z otworem prostokątem + zintegrowane dwie lampki świetlne,wysyłane jako jedno zestawienie w stylu stojanowymAkceptuje nadajniki SFP, SFP + i SFP28, kable DAC i AOC i montuje się na płycie hostingowej za pośrednictwem szpilki zgodnej z prasowaniem.
Wyposażone w urządzenia do montażu rackowego o dużej gęstości portów (switchy ToR 1U/2U, serwery blade, skrzynki 5G fronthaul, urządzenia firewall),pionowy stos 2x5 zapewnia dziesięć pasów 10G/25G przy jednoczesnym zajmowaniu szerokości przedniej płyty klatki 1x4Zintegrowane rury świetlne dostarczają LED-ów stanu na płytę twarzy; pełna metalowa klatka z uszczelnieniami sprężynowymi zawiera EMI i chroni integralność sygnału w 10G NRZ i 25G PAM4
|
Parametry
|
Specyfikacja
|
|
Rodzaj części
|
Zestaw klatki SFP+ z zintegrowanym zbiornikiem (Ganged 2x5)
|
|
Wskaźnik kształtu
|
Kompatybilne z tyłem SFP / SFP+ / SFP28
|
|
Matryca portu
|
2 x 5 (łącznie 10 portów, ułożone)
|
|
Pozycje
|
200 (20 × 10)
|
|
Głupota
|
00,8 mm
|
|
Wstawianie
|
Przez dziurę, pod kątem prostym
|
|
Zakończenie
|
Przetłoczenie (zgodny szpil, Ø0,64 mm) / opcjonalny ogon SMT
|
|
Kontakt z pojemnikiem
|
Fosfor brązowy, złoto błyszczące nad niklem (30 μ" min na obszarze rozmnażania)
|
|
Materiał klatki
|
Stop miedzi / srebra niklowego, pokryte niklem
|
|

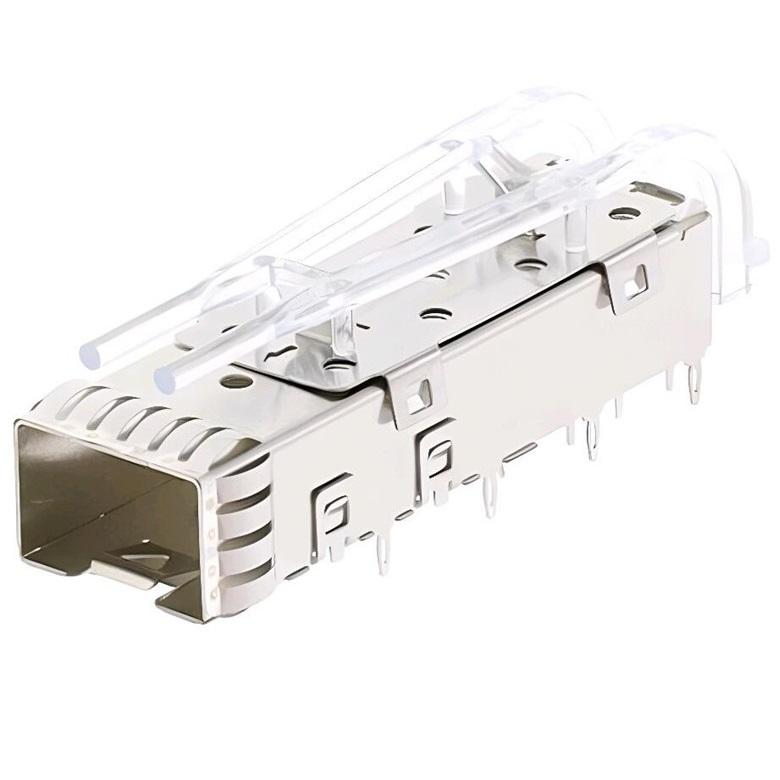

Rury świetlne
|
PMMA / PC przejrzysty, konfiguracja wewnętrzna + zewnętrzna, 2 kanały LED na port
|
|
Funkcja EMI
|
Pręty sprężynowe (górne/lewe/prawe/dolne), opcjonalna uszczelka z elastomeru
|
|
Przewodnik Rady
|
Tak (wbudowane punkty polaryzacyjne)
|
|
Wskaźnik danych
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Obecny rating
|
0.5 A na kontakt
|
|
Odporność kontaktowa
|
≤ 70 mΩ
|
|
Odporność na izolację
|
≥ 1000 MΩ
|
|
Wytrzymaj napięcie
|
300 V AC / 750 V AC szczyt
|
|
Cykl rozmnażania
|
≥ 100 (wstawianie/wyjmowanie modułu)
|
|
Siła wkładu (moduł)
|
≤ 40 N
|
|
Siła wyciągania (moduł)
|
≤ 11,5 N
|
|
Wykonująca temp.
|
-55 °C do +85 °C (niektóre budynki do +105 °C)
|
|
Temperatura przechowywania.
|
-55 °C do +105 °C
|
|
Poziom płomienia
|
UL 94 V-0 (obudowa LCP/PBT)
|
|
Zgodne z przepisami
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Sędzia krzyżowy.
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 sztuk
|
|
Próbka czasu przeprowadzenia
|
7 dni roboczych
|
|
Czas przeprowadzenia masowego
|
3 ̇ 4 tygodnie
|
|
Opakowanie
|
Płytka (antystatyczna), opcjonalna rura
|
5 kluczowych punktów sprzedaży
-
Zintegrowana podwójna rura świetlna (wewnętrzna + zewnętrzna)¢ kanały łączące / ACT / Speed sygnały LED z PCB do przedniej ramki dla wszystkich 10 portów; nie ma oddzielnego uchwytu LED, nie ma przebudowy panelu.
-
Przejście przez dziuręPrawy kąt + przycisk️ 200-pionowy (20×10) pojemnik z zgodnymi z normą ogonami do prasowania iwyjście pod kątem prostym; zestaw bez lutowania, kompatybilny ze standardowym procesem SMT reflow + press.
-
2x5 Klatka w stylu stojaku10 portów SFP+ w jednym zestawie klatki, pionowy stos pozwala zaoszczędzić 50% szerokości panelu przedniego w porównaniu z 1x10 liniowym; wbudowane przewodniki deskowe do ślepego parzenia.
-
Osłona EMI całego obwodu Klatka z żelaza z żelaza z żelaza z żelaza z żelaza z żelaza z żelaza z żelaza
-
Wyniki analizyWzorzec lądowy i mechanizmy pasują do TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; zerowe powtórne obrócenie PCB dla starszych projektów.
Dlaczego 2x5 w stylu rack-style?
|
Układ
|
Porty
|
Szerokość przodu
|
Przykłady zastosowania
|
|
1x10 liniowy
|
10
|
~ 140 mm
|
Szeroka płyta twarzy, dziedzictwo
|
|
2x5 ułożone.
|
10- Nie.
|
~ 71,5 mm- Nie.
|
1U/2U przełącznik stożkowy, gęsty NIC- Nie.
|
|
1x4 + 1x6
|
10
|
~ 140 mm
|
Płyty mieszane
|
|
Opcja
|
Dostępny wybór
|
|
Matryca portu
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8
|
|
Rury świetlne
|
Brak / Tylko zewnętrzny / Tylko wewnętrzny / Wewnętrzny + Zewnętrzny (domyślnie)
|
|
Zakończenie
|
Przetłoczenie (zazwyczajne) / SMT solder tail / mieszane
|
|
Wykończenie klatki
|
Płyty Ni / Płyty Sn / Czarne utlenione
|
|
EMI
|
Wyłącznie wiośnia palca / + uszczelniacz elastomerowy / + pianka przewodząca
|
|

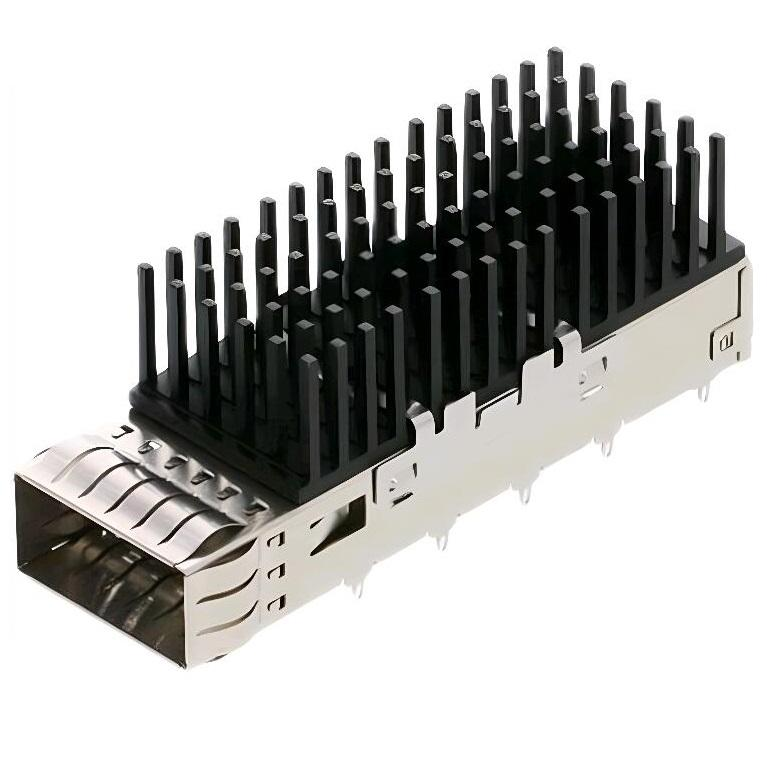

Zmywarka ciepła
|
Brak (domyślne) / górny zlewk cieplny / płetwy boczne
|
|
Włócznienie kontaktne
|
Złoty błysk / 15 μ" / 30 μ" / 50 μ"
|
|
Logo
|
Znak laserowy na górze klatki (ma zastosowanie MOQ)
|
Częste pytania
P: Jak szybko możemy otrzymać cytat?
A: Jeśli specyfikacja zostanie potwierdzona, nasza cytacja może zostać dostarczona w ciągu 24 godzin.
P: Czy możecie dostarczyć próbki do oceny?
O: Tak, próbki można wysłać do oceny.
P: Jak długo trwa przetwarzanie zamówienia i wysyłka?
Odp.: Gdy przedmioty są na magazynie, zazwyczaj wysyłamy je w ciągu 3 do 7 dni roboczych od otrzymania zamówienia.
P: Jaki jest wasz termin handlowy?
A: FOB, FCA, CFR, CIF, EXW, DDU są dostępne. Możemy również pomóc w wyborze najbardziej korzystnej i efektywnej metody wysyłki.Wspieraj Alibaba zapewnienie handlu zamówienie płatności online, T/T, PayPal itp.
P: Jak długi jest okres gwarancji?
O: Produkt jest objęty ograniczoną gwarancją na 1 rok.
P: Czy możecie świadczyć usługi OEM i ODM?
O: Tak, nasz profesjonalny zespół badawczo-rozwojowy pomoże zrealizować twoje pomysły.
