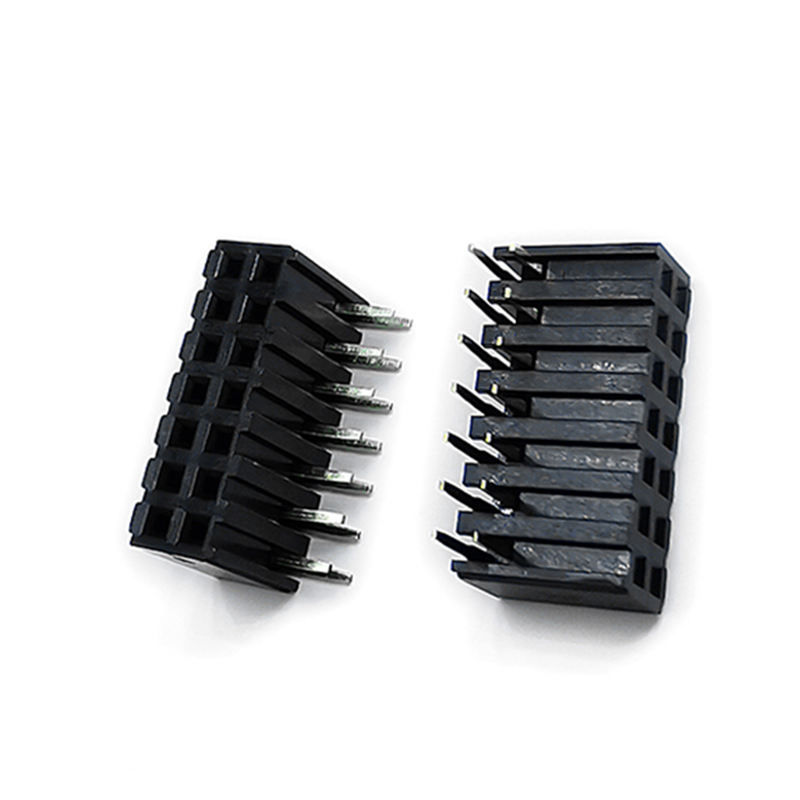

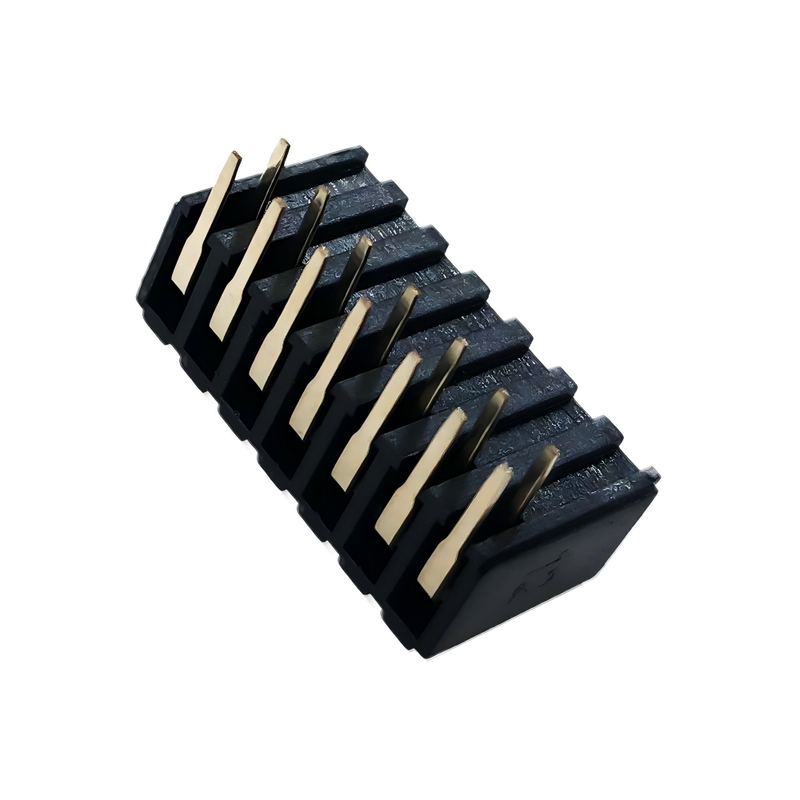

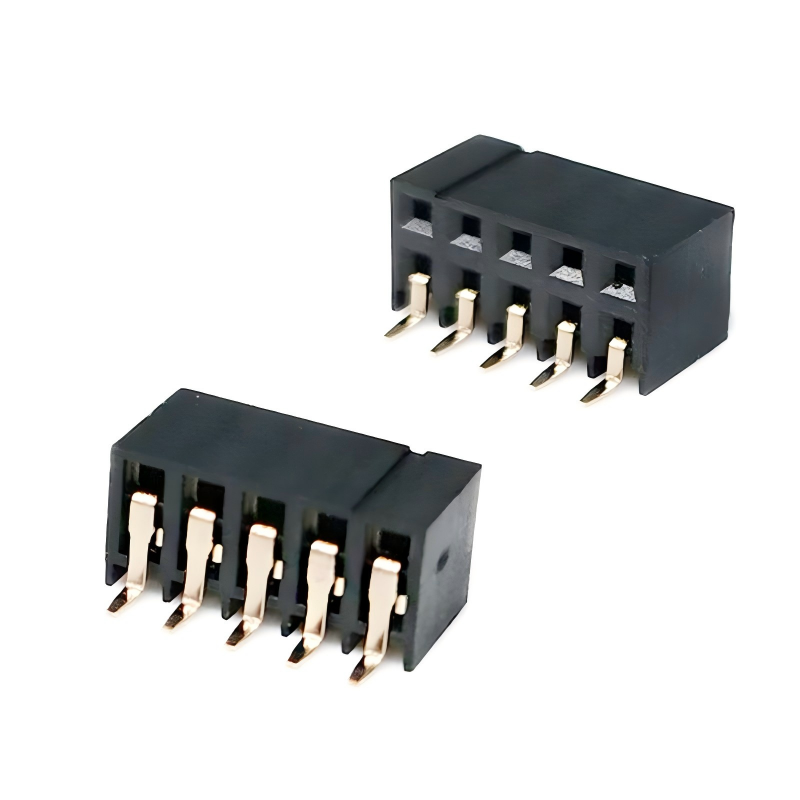

1,27 mm 2,0 mm 2,54 mm Raster Złącze żeńskie z bocznym wprowadzeniem, dostępne opcje dostosowania

Opis produktu

Konfigurowalne złącze PCB do zastosowań płytka-do-płytki i przewód-do-płytki

Złącze żeńskie z bocznym wprowadzeniem o rastrze 1,27 mm / 2,00 mm / 2,54 mm to konfigurowalne złącze PCB zaprojektowane do zastosowań, w których kierunek parowania musi być poziomy lub równoległy do PCB.Dostępne w trzech popularnych opcjach rastra — 1,27 mm, 2,00 mm i 2,54 mm — złącze można skonfigurować z różną liczbą pinów, rzędów, wysokościami izolatora, pokryciem styków i wymiarami zakończeń zgodnie z układem PCB klienta i wymaganiami dotyczącymi parowania.Struktura bocznego wprowadzenia jest szczególnie przydatna, gdy konwencjonalne złącze żeńskie pionowe kolidowałoby z wysokością obudowy, stosowaniem PCB, prowadzeniem kabli lub sąsiednimi elementami.

Może być używane jako gniazdo do parowania z męskimi złączami pinowymi w zastosowaniach połączeń płytka-do-płytki, przewód-do-płytki i wewnętrznych połączeń PCB.Dlaczego wybrać to złącze żeńskie z bocznym wprowadzeniem?1. Trzy standardowe opcje rastra dla różnych układów PCB

Największą zaletą jest dostępność trzech powszechnie stosowanych konfiguracji rastra: 1,27 mm (0,050") — dla kompaktowych i stosunkowo gęstych układów PCB; 2,00 mm (0,079") — kompromis między gęstością płytki a odstępami mechanicznymi; 2,54 mm (0,100") — szeroko stosowany do konwencjonalnych połączeń PCB i standardowych złączy pinowych.

Pozwala to inżynierom na wybór rastra w oparciu o przestrzeń PCB, złącze do parowania, gęstość sygnału i odstępy mechaniczne, zamiast przeprojektowywania interfejsu złącza wokół ustalonego rastra.Rodziny produktów z żeńskimi złączami są również powszechnie oferowane w wersjach 1,27 mm i 2,54 mm z różną liczbą pinów i konfiguracjami rzędów.2. Struktura bocznego wprowadzenia do poziomego połączenia PCB

W przeciwieństwie do konwencjonalnego złącza żeńskiego pionowego, złącze żeńskie z bocznym wprowadzeniem zmienia kierunek parowania na boczny.

Może to być przydatne, gdy obudowa urządzenia ma ograniczoną przestrzeń pionową.

Typowe rozważania projektowe obejmują: stosowanie PCB; poziome wsuwanie modułu; ograniczoną wysokość obudowy; równoległe rozmieszczenie PCB; prowadzenie kabli lub wiązek; połączenie z prostopadłą PCB.

• Dla projektantów urządzeń oznacza to, że złącze może być oceniane jako część architektury mechanicznej, a nie tylko jako element elektryczny.3. Niestandardowe wymiary dla rzeczywistych projektów PCB
• Standardowe wymiary złączy nie zawsze pasują do PCB klienta.W przypadku projektów OEM i ODM możemy skonfigurować złącze zgodnie z wymaganymi: rastrem; liczbą pinów; liczbą rzędów; wysokością izolatora; długością styku; długością ogona PCB; wysokością parowania; pokryciem; metodą montażu; wymiarami obudowy.
• Jest to szczególnie przydatne w projektach, w których złącze musi pasować do istniejącej stopy PCB lub obudowy mechanicznej.Dostawcy branżowi również powszechnie oferują niestandardową długość pinów, długość ogona PC i wysokość izolatora dla produktów z żeńskimi złączami.

THT czy SMT boczne wprowadzenie?Metoda montażu powinna być określona na etapie projektowania PCB.Wymaganie

Zalecana konfiguracja

Tradycyjny montaż PCB przez otwory

THT boczne wprowadzenieZautomatyzowany montaż powierzchniowySMT boczne wprowadzenie

Wymagane silne mechaniczne mocowanie PCB

Można rozważyć THT

• Produkcja PCB oparta na reflow
• Konfiguracja SMT
• Istniejąca stopa THT
• THT
• Istniejąca stopa SMT
• SMT

Niestandardowy projekt PCBWybierz metodę montażu w zależności od procesu montażuZastosowania

Elektronika użytkowa

Nadaje się do wewnętrznych połączeń PCB w: urządzeniach elektroniki użytkowej; sprzęcie inteligentnego domu; urządzeniach wyświetlających; panelach sterowania; wbudowanych urządzeniach elektronicznych.

Kompaktowa opcja 1,27 mm może być rozważana tam, gdzie przestrzeń PCB jest ograniczona.

• Przemysłowe urządzenia sterujące
• Złącza żeńskie z bocznym wprowadzeniem mogą być używane w: sprzęcie związanym z PLC; sterownikach przemysłowych; przyrządach pomiarowych; płytach sterujących; sprzęcie automatyki; modułach komunikacji przemysłowej.
• Wybór powinien opierać się na wymaganym obciążeniu elektrycznym, środowisku i metodzie montażu.
• Sprzęt komunikacyjny
• Potencjalne zastosowania obejmują: sprzęt sieciowy; płyty sterowania komunikacją; moduły interfejsu; płyty przetwarzania sygnałów; wbudowane systemy komunikacyjne.
• W przypadku kompaktowego sprzętu komunikacyjnego, raster 1,27 mm lub 2,00 mm można ocenić, gdy gęstość PCB jest ważnym czynnikiem projektowym.
• Elektronika samochodowa
• Potencjalne zastosowania obejmują: moduły sterowania samochodowego; płyty sterowania wyświetlaczem; elektronikę przyrządów; moduły interfejsu pojazdu; zespoły PCB związane z systemami infotainment.
• Zastosowania motoryzacyjne powinny być oceniane pod kątem rzeczywistej temperatury, wibracji, wymagań elektrycznych i środowiskowych, a nie tylko na podstawie nominalnej konfiguracji złącza.
• Sprzęt medyczny i pomiarowy

Złącze może być również rozważane dla: instrumentów testowych; sprzętu pomiarowego; elektroniki sterującej; sprzętu diagnostycznego; mierników przemysłowych.

W przypadku tych zastosowań inżynierowie powinni określić wymagany materiał, pokrycie styków, obciążenie elektryczne i warunki środowiskowe podczas wyceny.

Przewodnik wyboru inżynierskiego

Który raster wybrać?

Zapewniamy gwarancję jakości produktu.

Zapewniamy 15-dniową szybką dostawę.

Warunki płatności obejmują T/T, ale podlegają negocjacjom, takim jak L/C, PayPal, Western Union i inne.

• Obsługa posprzedażna
• Doskonała obsługa jest oferowana za pośrednictwem naszej sieci biur i centrali.
• Prosimy o kontakt telefoniczny lub e-mailowy, lub jeśli jest to wygodne, odwiedzenie naszego biura.
• Oprócz przyjaznej obsługi oferujemy najbardziej konkurencyjne ceny i elastyczne harmonogramy.
• FAQ

P: Jakie jest Twoje MOQ?

O: Nasze MOQ zazwyczaj wynosi 1000 sztuk, ale akceptujemy małe ilości zamówień do testowania.

P: Czy mogę odwiedzić Twoją fabrykę?

• O: Zapraszamy do odwiedzenia naszej fabryki, a pokażemy Ci nasz profesjonalny proces produkcji i będziemy mogli nawiązać z Tobą długoterminową współpracę.
• P: Jaki jest czas realizacji próbek? Jaki jest czas dostawy?
• O: 7 dni na próbki i 15-20 dni na produkcję masową. Zależy to od ilości.
• P: Jak mogę sprawdzić moje towary?
• O: Możesz sprawdzić, odwiedzając fabrykę, prosząc stronę trzecią o sprawdzenie lub poprzez inspekcję zdjęć.
• P: Ile kosztuje wysyłka do mojego kraju?

O: Fracht zostanie podany przez firmę spedycyjną na podstawie Twojej wagi brutto i objętości (CBM).

P: Skąd mam wiedzieć, czy moje zamówienie zostało wysłane?

• P: Czy mogę tworzyć spersonalizowane/niestandardowe produkty?
•  O: Jasne, po prostu wyślij nam swój rysunek lub próbkę.
