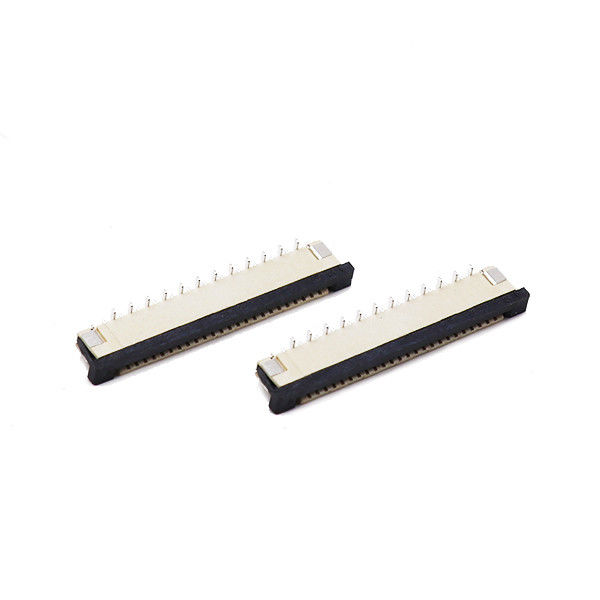

VZłącze FFC FPC typu pionowego o rastrze 1,0 mm, złącza przewodów elektrycznych
Najważniejsze cechy
- Pionowe złącze SMT FPC do płyty głównej z górnym wprowadzaniem, rastr 1,0 mm, liczba pinów konfigurowalna od 4 do 50 pinów.
- Konstrukcja z blokadą typu ZIF z klapką, niskie siły wkładania, solidne mocowanie kabla zapobiegające wibracjom i wysunięciu kabla.
- Styki z brązu fosforowego, opcjonalne cynowanie / selektywne złocenie dla obwodów krytycznych dla sygnału
- W pełni pakowane na taśmie i rolce do zautomatyzowanego montażu SMT na dużą skalę; kompatybilne ze standardowym sprzętem typu pick-and-place.
- Zgodność z RoHS 2.0 i REACH; materiał obudowy o wysokiej temperaturze UL94-V-0 do procesu lutowania rozpływowego
- Elastyczna personalizacja: liczba pinów, grubość powłoki, typ styku, modyfikacja układu PCB i wsparcie znakowania OEM
- Opłacalna alternatywa typu drop-in dla produktów głównych marek, krótki czas realizacji zamówień prototypowych i masowych
Opis
| Raster |
1,0 mm |
| LiczbaOpozycji |
4-50 pinów |
| Typ montażu |
Pionowy / ZIF |
| Położenie styku |
Styk jednostronny |
| Typ |
Blokada suwakowa |
| Prąd znamionowy |
0,5 A/pin maks. |
| Napięcie znamionowe |
50 V AC/DC maks. |
| WytrzymałośćVnapięciowa |
250 V AC, 1 min |
| Materiał pokrywy |
LCP UL94V-0 czarny |
| Obudowa |
LCP UL94V-0 naturalny |
| Terminal/Styk |
Stop miedzi |
| Powłoka |
Cynowanie |
| Temperatura pracy |
-40°C do +85°C |
| Czas realizacji |
7-10 dni roboczych |
Charakterystyka materiałowa i elektryczna
| Pozycja |
Specyfikacja |
Uwagi |
| Materiał obudowy |
LCP / PA6T |
Materiał trudnopalny UL94-V-0 |
| Materiał aktywatora |
PPS / LCP |
Odporny na wysokie temperatury |
| Materiał styku |
Brąz fosforowy |
Wysoka sprężystość powrotna |
| Opcja powłoki 1 |
Styk i końcówka lutownicza: matowe cynowanie |
Do ogólnych zastosowań sygnałowych |
| Opcja powłoki 2 |
Selektywne złocenie obszaru styku (0,03-0,1 µm Au nad barierą Ni) |
Dla środowisk o wysokiej wilgotności / wysokich wibracjach |
| Prąd znamionowy |
0,5 A na styk |
Zastosowania na poziomie sygnału |
| Napięcie znamionowe |
50 V AC/DC |
Maks. napięcie robocze |
| Rezystancja styku |
≤ 30 mΩ (początkowa) |
Po połączeniu w warunkach testowych |
| Rezystancja izolacji |
≥ 500 MΩ |
Testowanie DC 100 V |
| Napięcie przebicia |
500 V AC / 1 minuta |
Brak przebicia / przeskoku |
Siła projektowa i techniczna
Posiadamy ponad 20 lat doświadczenia w branży złączy; nasi inżynierowie mogą wesprzeć Twój nowy projekt. Czas projektowania nowego oprzyządowania: 30-45 dni roboczych.Przewaga konkurencyjnaKeyouda posiada różne rodzaje wyglądu i wiele rodzajów wewnętrznych schematów produktów, wysoka jakość, klient na pierwszym miejscu, 100% test, 0 defektów i krótki czas realizacji to nasze najlepsze zalety
Docelowe branże zastosowań
Elektronika użytkowa: moduły wyświetlaczy, terminale POS, urządzenia gospodarstwa domowego, panele inteligentnego domu, przenośne urządzenia ręczne
Sterowanie przemysłowe: interfejs człowiek-maszyna HMI, moduły czujników, wyświetlacze przemysłowe, sprzęt do testowania i pomiarów
- IoT i inteligentny sprzęt: urządzenia bramy, kamery monitorujące, moduły peryferyjne dronów, sterowanie inteligentnym oświetleniem
- Sprzęt medyczny: moduły pomocnicze do monitorowania pacjentów, połączenia sygnałowe niekrytyczne dla urządzeń medycznych
- Urządzenia peryferyjne: moduły drukarek, wewnętrzne połączenia skanerów, małe płyty sterowników paneli LCD
- Często zadawane pytania
- P1: Czy to złącze może współpracować zarówno z FPC sztywno-giętkimi, jak i standardowymi płaskimi kablami FFC?
O1: Tak. Obsługuje zarówno FPC o grubości 0,3 mm, jak i pasujące płaskie kable FFC. Upewnij się, że orientacja padów przewodzących jest zgodna ze stroną styków złącza.
P2: Co się stanie, jeśli użyję FPC o grubości większej niż 0,33 mm?
O2: Zbyt gruby kabel giętki uniemożliwi pełne zamknięcie aktywatora z blokadą typu flip, powodując niewystarczające ciśnienie styku i zwiększone ryzyko przerywanego połączenia. Należy ściśle przestrzegać zalecanej grubości kabla giętkiego.
P3: Czy to złącze jest klasy samochodowej?
O3: Standardowa wersja jest przeznaczona do użytku konsumenckiego i ogólnego przemysłowego. W przypadku zastosowań samochodowych prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania zmodyfikowanej wersji klasy samochodowej ze wzmocnionymi materiałami i standardami testowania.
P4: Czy mogę lutować to złącze ręcznie zamiast lutowania rozpływowego SMT?
O4: Lutowanie ręczne jest dozwolone tylko do debugowania prototypów. Nie należy kierować ciepła na plastikową obudowę; ograniczyć czas lutowania pojedynczego pinu do poniżej 5 sekund. Lutowanie ręczne NIE jest zalecane do produkcji masowej.
P5: Jaka jest różnica między aktywatorem ZIF typu front-flip a back-flip?
O5: Front-flip: zatrzask znajduje się po stronie wkładania FPC, łatwa obsługa ręczna. Back-flip: zatrzask znajduje się naprzeciwko strony wkładania, zapewnia lepszą siłę trzymania kabla w środowisku o silnych wibracjach.
P6: Czy można zmodyfikować układ PCB dla naszego istniejącego projektu wymiany starego projektu?
O6: Tak, dostępna jest usługa modyfikacji układu. Prosimy o podanie oryginalnego rysunku PCB; nasz zespół inżynierów oceni wykonalność i koszt NRE.
P7: Jaki jest MOQ i czas realizacji próbek?
O7: Dostępne są bezpłatne próbki inżynieryjne; czas realizacji próbek 1-3 dni roboczych. MOQ produkcji masowej zależy od konfiguracji; standardowe części na taśmie i rolce obsługują zamówienia o niskim MOQ.
