Szczegóły Produktu:
|
| Podanie: | Tablica PCB | Materiał izolacyjny: | PBT/PA6T |
|---|---|---|---|
| Operacja Temperatura: | -40 ~ + 105 ℃ | Rezystancja izolacji: | 1000MΩ min |
| Praca: | OEM/ODM | Temperatura przetwarzania: | 260 ± 5 ℃ przez 10 sekund |
| High Light: | Złącza PCB 2,0 mm Przewód do płytki,złącza PCB 180 stopni Przewód do płytki |
||

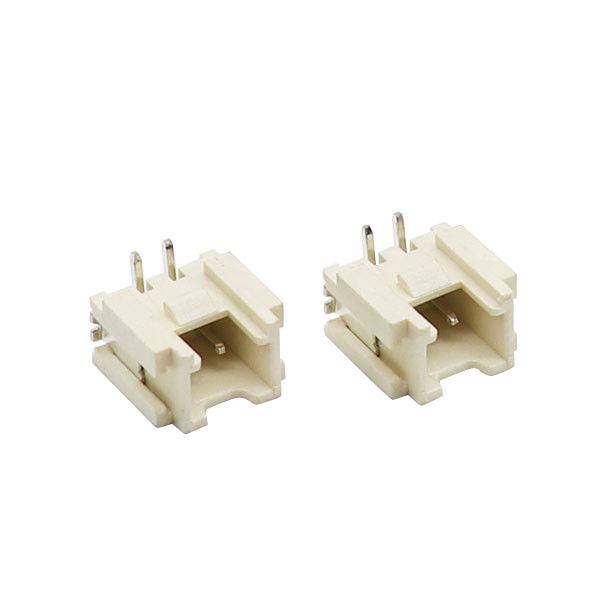

Pionowa obudowa PCB typu 2,0 mm Poziom Terminal waflowy do płyty 180 stopni
Opis produktu
| Poziom | 2,0 mm |
| Typ mocowania | SMT |
| Nie. OF Pozycje | 2-15p |
| Prąd znamionowy | 2,0 A AC |
| Napięcie znamionowe | 250V AC/DC |
| Odporność na kontakt | 20m omów MAX |
| Rezystancja izolacji | 100m omów min |
| Wprowadzenie Zmuszać | 20gf/Szpilka Min |
| Operacja Temperatura | -25℃ do +85℃ |
| Wytrzymałe napięcie | 800V/1min AC |
| Mieszkania | 6T UL94V-0 |
| Kontakt | Mosiądz cynowany |
| Płeć | Płeć żeńska |
| Termin cenowy | KIESZONKA NA ZEGAREK |
| TrwałośćCmniej | 5000 cykli min |
| Czas realizacji | 7-10 dni roboczych |
| Drut AWG | #24-30 |
Rysunek
Funkcja
Idealny do kompaktowych zastosowań, system złączy przewód-płytka 2,00 mm zapewnia niezawodność elektryczną i mechaniczną w konstrukcji odpornej na wysokie temperatury, która spełnia różnorodne wymagania branżowe.
W mikrominiaturowych aplikacjach typu drut-płytka czasami operatorzy nie zapewniają właściwej orientacji łączenia, co może prowadzić do awarii produktu końcowego.Spolaryzowane żebra systemu złączy waflowych typu „Wire-to-Board” zapobiegają błędom łączenia i zapewniają wskazówki dotyczące łączenia.Często projektanci urządzeń medycznych, motoryzacyjnych i AGD mają problem z miejscem w nieruchomościach na swoich płytach PC ze względu na coraz większą liczbę komponentów. System złączy wtykowych typu „wire-to-board” cechuje się wymuszoną blokadą w kompaktowej konstrukcji o rozstawie 2,00 mm.
Rodzaj
Niektóre kable (opisane jako Type 1 przez Würth Elektronik lub Type A przez Molex) mają odsłonięte styki na obu końcach po tej samej stronie.Inne kable (oznaczone jako Typ 2 lub Typ D) mają odsłonięte styki po przeciwnych stronach kabla (tak, że jeśli kabel leży płasko, jeden koniec będzie miał styki skierowane do góry, a drugi koniec będzie miał styki skierowane w dół) .
