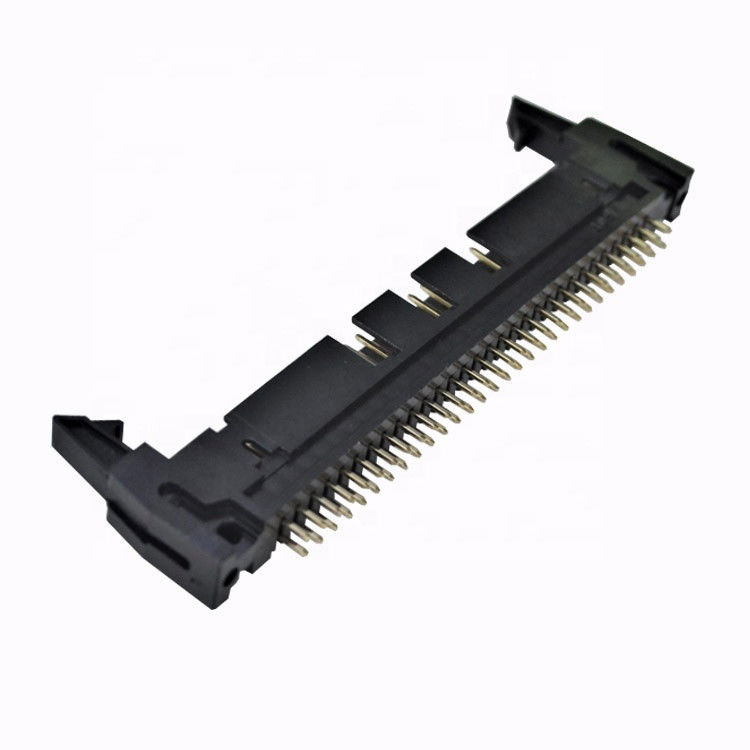

Złącze osłony wyrzutnika 2,54 mm 2 * 30P Typ prosty z zatrzaskiem

Opis

Co to jest złącze PCB?

Złącza płytek drukowanych to układy połączeń montowane na płytkach drukowanych.Zazwyczaj złącza PCB służą do przesyłania sygnałów lub zasilania z jednej płytki drukowanej na drugą lub do lub z płytki drukowanej z innego źródła w konstrukcji sprzętu.Zapewniają łatwą metodę projektowania do produkcji, ponieważ płytki drukowane nie są ze sobą połączone na stałe i można je zmontować później w procesie produkcyjnym.

Orientacje złącza PCB

Termin złącze PCB odnosi się do podstawowego systemu połączeń wielostykowych, zwykle w układzie prostokątnym.Pasująca para złączy PCB będzie albo typu „płyta-płyta” lub „kabel-płyta” (przewód-płyta).Układy typu „board-to-board” mogą zapewnić szereg

Orientacje połączeń PCB, wszystkie oparte na krokach co 90 stopni:

Równolegle lub antresola – oba złącza mają orientację pionową;

90 stopni, kąt prosty, płyta główna do płyty głównej – jedno złącze jest pionowe, jedno poziome;

180 stopni, współpłaszczyznowe, od krawędzi do krawędzi — oba złącza mają orientację poziomą.
