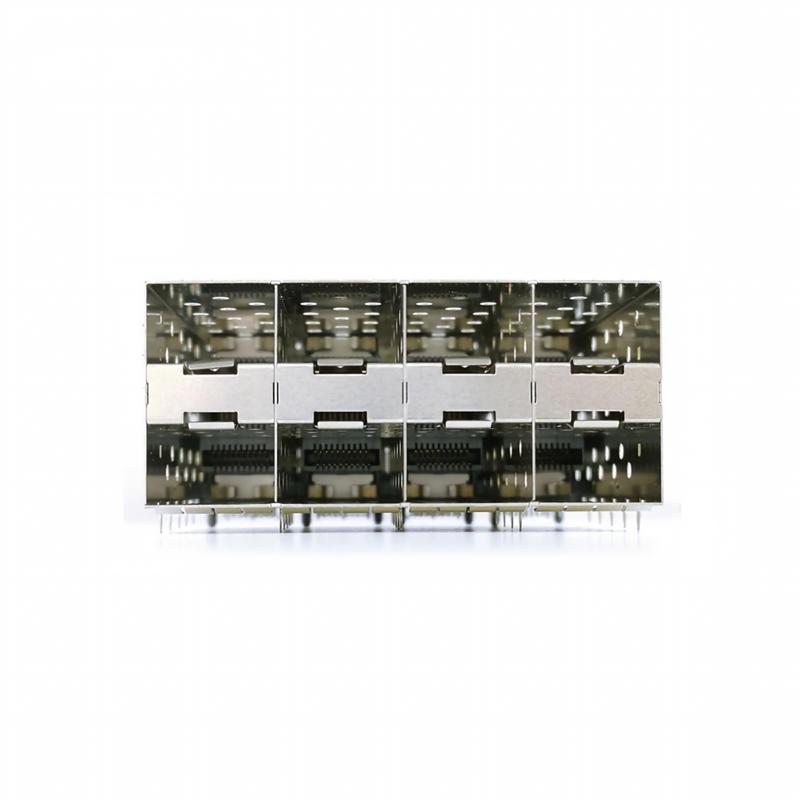

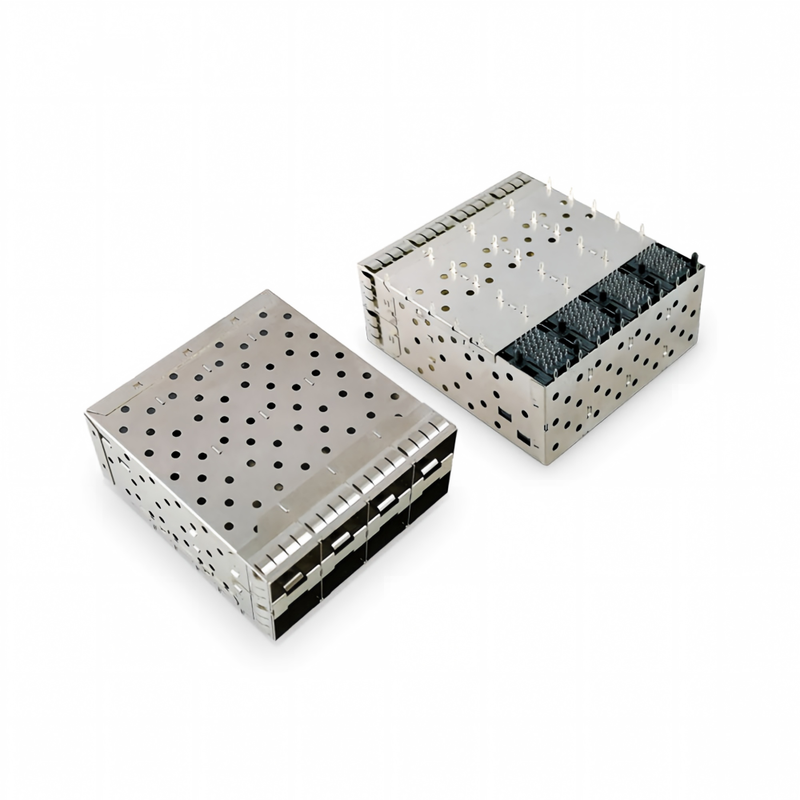

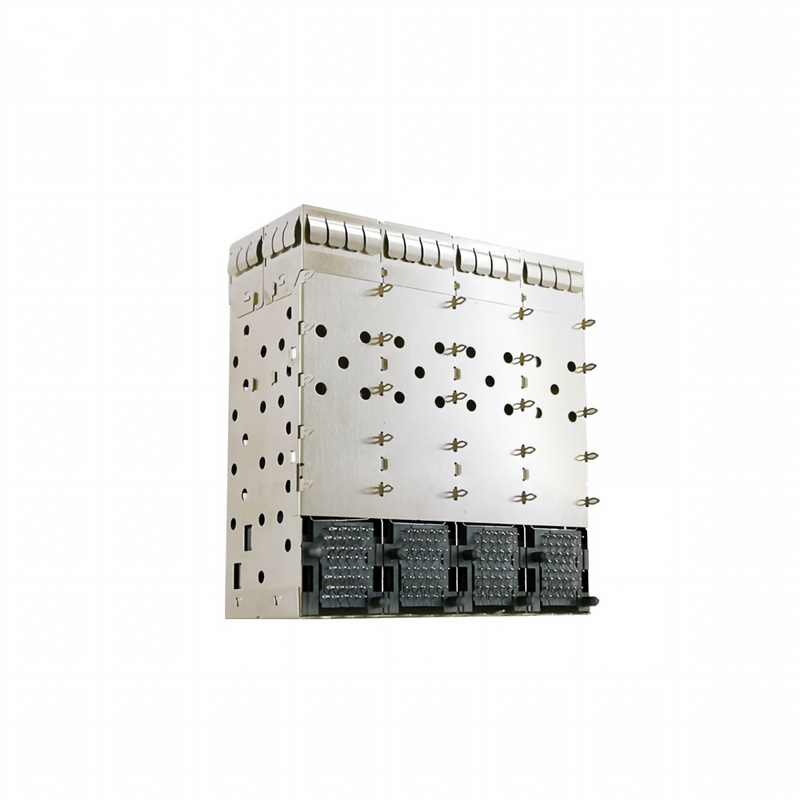

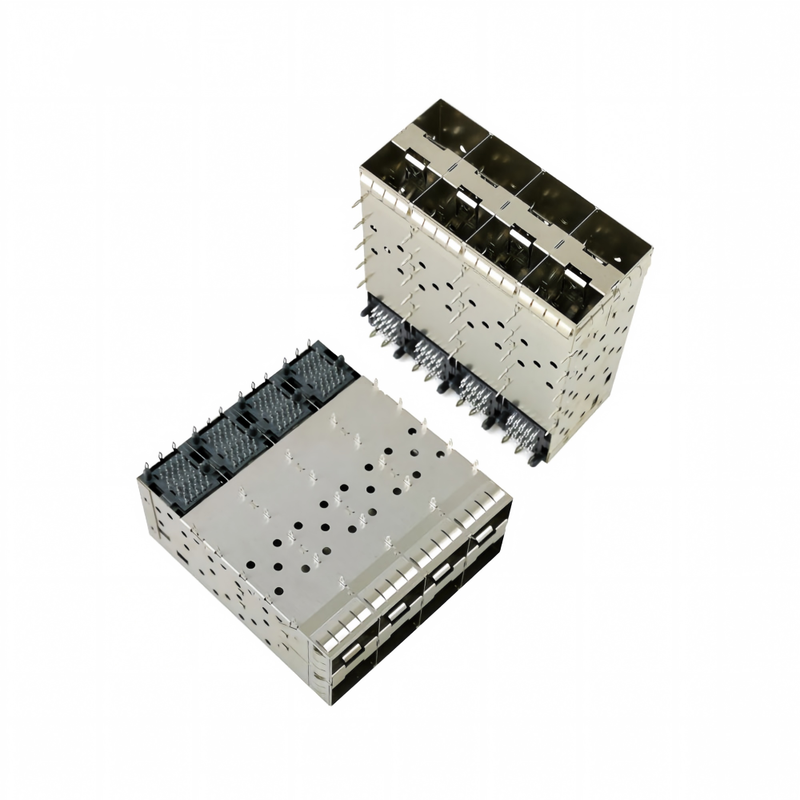

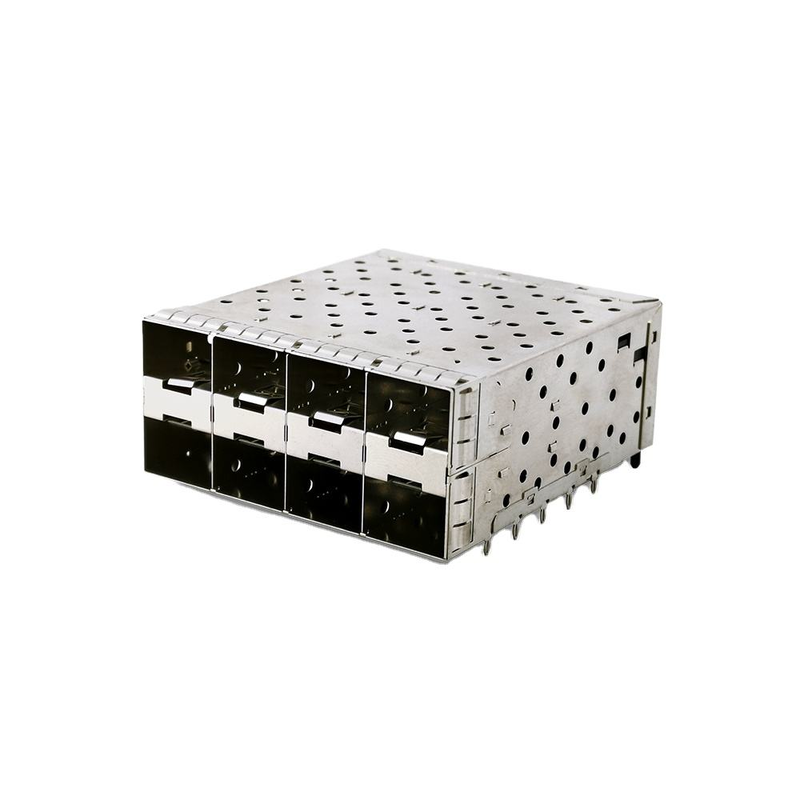

8-port SFP+ 2×4 Klatkowe zespół, 160-pozycja Prasowy-Fit, bez rurki świetlnej
Opis produktu
|
Parametry
|
Specyfikacja
|
|
Rodzaj produktu
|
SFP+ 2×4 zestaw klatki z zintegrowanym zbiornikiem
|
|
Wskaźnik kształtu
|
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) kompatybilne z tyłu
|
|
Matryca portu
|
2 × 4 (zestawione, łącznie 8 portów)
|
|
Pozycje
|
160 (20 × 8)- Nie.
|
|
Głupota
|
00,8 mm (0,032 cali)
|
|
Wstawianie
|
Przejście przez dziurę, kąt prosty
|
|
Zakończenie
|
Przetłoczony szpil (Ø0,64 mm; opcjonalnie ogon 3,0 mm / 2,07 mm)
|
|
Materiał kontaktowy
|
Zestaw fosforu z brązu/miedzi
|
|
Powierzchnia kontaktowa
|
Złoty błysk na obszarze rozmnażania (0,76 μm / 30 μ "opcjonalnie), ogon cynowy
|
|
Materiał klatki
|
Pozostałe, o pojemności przekraczającej 1 kg
|
|
Rury świetlne
|
Żadnego(solidna ściana klatki)
|
|
Zmywarka cieplna
|
Nie jest włączone (okna cieplne górne; opcjonalny wariant kompatybilny z pochylnikiem ciepła)
|
|
Funkcja EMI
|
Wewnętrzne + zewnętrzne palce sprężynowe beryliowo-miedziane; elastomowa uszczelka opcjonalna
|
|
Wskaźnik danych
|
16 Gb/s (SFP+ Enhanced); 25G SFP28 obsługiwane przez układ hosta
|
|
Impedans różnicowy
|
100 Ω ± 10%
|
|
Obecny rating
|
0.5 A/kontakt @ 3,3 V
|
|
Odporność kontaktowa
|
≤ 80 mΩ
|
|
Odporność na izolację
|
≥ 1000 MΩ @ 500 V prąd stały
|
|
Wytrzymaj napięcie
|
300 V prądu przemiennego
|
|
Cykl rozmnażania
|
≥ 100 (modul hot-swap)
|
|
Wykonująca temp.
|
-55 °C do +105 °C (produkcja przemysłowa -40~+85 °C)
|
|
Wskaźnik płomienia mieszkania
|
UL 94 V-0 (LCP)
|
|
Zgodne z przepisami
|
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH
|
|
Sędzia krzyżowy.
|
TE 1-2007394-8 / 2007394-5 / 2170286-1; Amfenol UE863G442000361; Molex 0761020001 / 1700714001; Vitalconn S2N3D23000BA4
|
|
Typowe wymiary
|
L ≈ 57,4 × W ≈ 64,3 × H ≈ 25,6 mm (por. TE 2007394-5)
|
|
Wskaźnik poziomu (V/H)
|
140,25 mm poziomo / 14,90 mm pionowo (typowo)
|
|
Zalecana grubość PCB
|
1.5 mm (0,059 cala) standardowe / 2,36 mm opcjonalne (stylu Molex)
|
|
MOQ
|
500 sztuk
|
|
Próbka czasu przeprowadzenia
|
7 dni roboczych
|
|
Czas przeprowadzenia masowego
|
3 ̇ 4 tygodnie
|
|
Opakowanie
|
Taczka antystatyczna (84 sztuk na pudełko na ekwiwalent TE)
|
SFP+ 2×4 8-port klatka, 160-pin zbiornika do prasowania, 0,8 mm pasma, bez rurki światła, pełna metalowa osłona EMI.Wspiera SFP/SFP+/SFP28- Bezpośrednie z fabryki, MOQ 500 sztuk, próbki w 5 dni.
|
Atrybut
|
1×6 Klatka liniowa
|
2x2 Klatka ułożona
|
To: 2x4 zestawione bez LP.- Nie.
|
|
Liczba portów
|
6
|
4
|
8- Nie.
|
|
Szerokość przedniego panelu
|
~ 86 mm
|
~ 57 mm
|
~ 57 mm- Nie.
|
|
Pionowa wysokość Z
|
Niskie
|
Środek (~ 12 mm)
|
Wyższe (~ 25,6 mm) 8 pasów ułożonych- Nie.
|
|
Rury świetlne
|
Tylko zewnętrzne
|
Często wewnętrznie wycięte
|
Brak → ściana EMI- Nie.
|
|
Lutowanie
|
Przetłoczenie
|
Przetłoczenie
|
Przetwory, 0 lutowanie- Nie.
|
|
Słodkie miejsce
|
Wiersz z 6 połączeniami
|
Nicha 4-portów
|
8 rzędu łącza wznoszącego / 32-portów karty linii (4 × 2 × 4)- Nie.
|
Zastosowanie
1, Sprzęt sieciowy
2, Router/przełącznik
3, Dane/Komunikacje
4Serwery wysokiej klasy
5, Tworzenie sieci
6, Telekomunikacje
7/Sprężniki
8, Sprzęt telekomunikacyjny
9, Kanał światłowodowy i Gigabit Ethernet
10, Serwery
Odniesienia krzyżowe
|
Marka
|
Równowartość P/N
|
Uwaga:
|
|
Połączenie TE
|
1-2007394-8/ 2007394-5 / 2170286-1
|
2x4, 160pos, prasowy, bez LP, sprężyna EMI
|
|
Amfenol ICC
|
UE863G442000361- Nie.
|
UltraPort SFP+ 2×4 160pos
|
|
Molex
|
0761020001/1700714001- Nie.
|
zSFP+ 2×4 160pos, elastomowe uszczelki opt
|
|
Vitalconn
|
S2N3D23000BA4- Nie.
|
2x4 wciskiwane, klatka Ni-Ag, bez LP
|
Wyślij nam swoje legaty P/N lub Gerber/STEP → zwrócimy potwierdzone pociągnięcie w ciągu 24 godzin.
Opcje dostosowywania
|
Opcja
|
Wybory
|
|
Rury świetlne
|
Brak (podstawowy)/ Tylko na zewnątrz / Wewnątrz+Na zewnątrz
|
|
Grubość złota
|
Błysk 15 μ" /00,76 μm (30 μ") standardowy ekwiwalent/ 50 μ"
|
|
Długość ogona do przystosowania
|
3.0 mm (stylu TE) / 2.07 mm (stylu Molex) / na zamówienie
|
|
Zakończenie
|
Przetłoczenie (zazwyczajne) / SMT solder tail/hybrid
|
|
Wykończenie klatki
|
Płyty Ni (domyślnie) / Płyty Sn / tlenek czarny
|
|
EMI
|
Wyłącznie wiośnia palca / + uszczelniacz elastomerowy / + pianka przewodząca
|
|
Zarządzanie ciepłem
|
Górne okna cieplne (domyślne) / + górny uchwyt do zlewu ciepła (zmiana wysokości)
|
|
Wstawianie
|
Jednostronny (domyślny) / dwustronny od brzucha do brzucha
|
|
Matryca portu
|
1x1 / 1x4 / 2x2 /2x4/ 2x6
|
|
Logo
|
Znak laserowy na górze klatki (ma zastosowanie MOQ)
|
Dlaczego wybrać nas?
1, 16 lat doświadczenia w produkcji Centronic Connector
2, inżynierowie ds. badań i rozwoju z ponad dwudziestoletnim doświadczeniem zawodowym
3Tysiące form do wyboru
4, certyfikowany UL, zgodny z ROHS
5, cena bezpośrednia fabryczna
6, Bezpłatna próbka w ciągu 2 dni
7, z krótkim czasem realizacji, w ciągu jednego tygodnia dla normalnych produktów.
8, bez MOQ, można spróbować naszych produktów i usług łatwo
9, Logo klienta może być dodane do produktu i opakowania
10, warsztaty wstrzykiwań plastikowych, warsztaty pieczętowania, linie produkcyjne montażowe. możemy kontrolować jakość, koszty i czas dostawy lepiej niż nasi konkurenci.
11, Różnorodność metod płatności
Częste pytania
P1: Czy możesz dostarczyć próbkę do testowania?
O: Tak, z przyjemnością dostarczamy próbki do testu i kontroli jakości.
Q2: Co powiesz na MOQ?
A: MOQ nie istnieje; 1 pc jest w porządku.
P3: Jaki jest czas realizacji?
Odp.: Próbki: 1-3 dni. Masowa partia: 5-15 dni. Szczegółowy czas dostawy zależy od przedmiotów i ilości zamówienia. Proszę skontaktować się z nami w celu uzyskania szczegółów.
Q4: Czy możesz tworzyć produkty na zamówienie?
O: Tak, możemy opracować nową formę, jeśli potrzebujesz, jeśli możesz dostarczyć nam próbki lub rysunki i specyfikacje.
P5: Jaki rodzaj płatności akceptujesz?
A: Visa, T/T, Western Union, itp.
