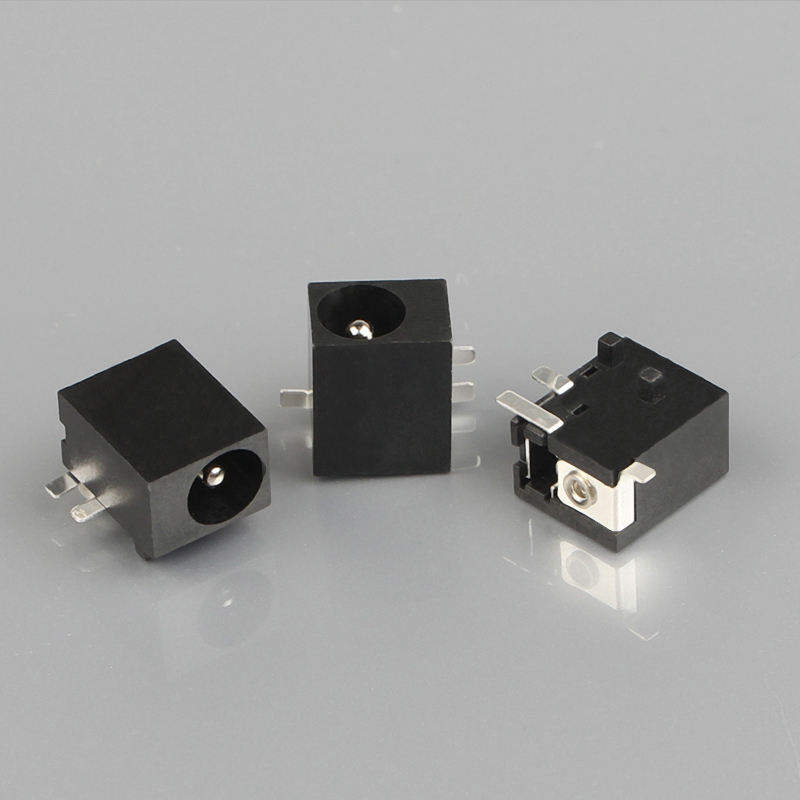

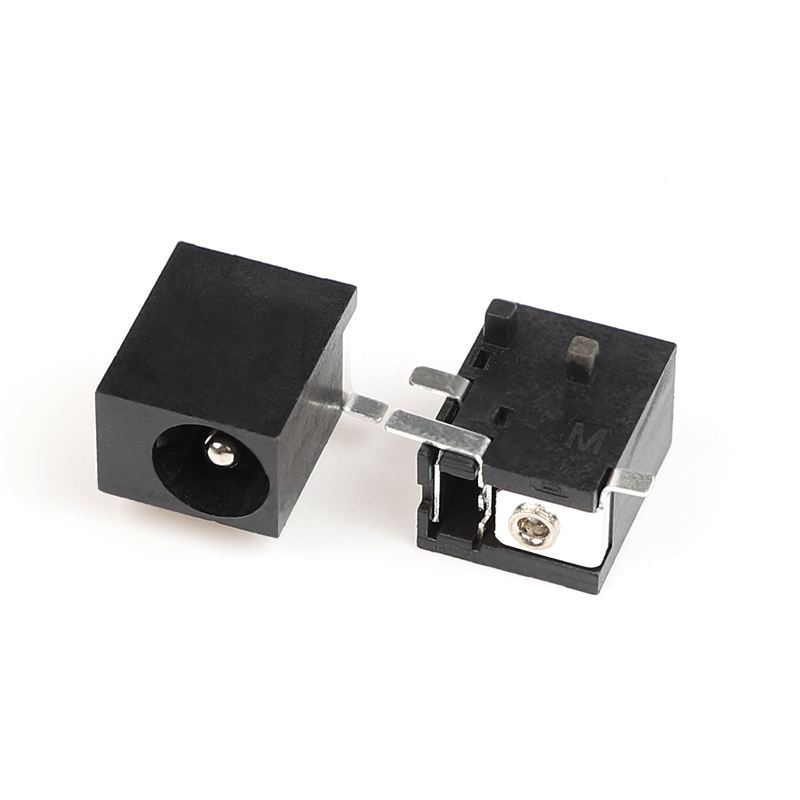

3-PINOWY GNIAZDO ZASILANIA DC RCA SMT SMD 2.0MM ZŁĄCZE ŻEŃSKIE
Opis produktu
Zaprojektowane jako żeńskie gniazdo zasilania DC, złącze zapewnia bezpieczne połączenie między zewnętrznymi źródłami zasilania DC a wewnętrznymi obwodami PCB. Nadaje się do zastosowań, w których kluczowymi czynnikami projektowymi są optymalizacja przestrzeni PCB, wydajność montażu i kompatybilność złączy.
| Nazwa produktu |
Gniazdo zasilania DC |
| Numer produktu |
3-PINOWY GNIAZDO ZASILANIA DC RCA SMT SMD 2.0MM ZŁĄCZE ŻEŃSKIE |
| Rozstaw |
2.0mm |
| Konfiguracja pinów |
3-PINOWY |
| Typ montażu |
SMT / SMD Montaż powierzchniowy |
| Typ zastosowania |
Złącze zasilania montowane na PCB |
| Funkcja złącza |
Połączenie zasilania DC |
| Struktura |
Kompaktowa konstrukcja gniazda PCB |
| Kompatybilne zastosowania |
Urządzenia AI, produkty IoT, systemy wbudowane, inteligentna elektronika |
| Metoda montażu |
Zautomatyzowany montaż PCB SMT |
| Kategoria produktu |
Złącze zasilania DC / Gniazdo zasilania PCB |
| Certyfikacja |
ROHS |
Kluczowe cechy
Konfiguracja 3-pinowa
Zapewnia standardową trójterminalową strukturę połączenia dla zastosowań zasilania PCB.
Kompaktowa konstrukcja z rozstawem 2.0mm
Kompaktowy rozmiar pomaga spełnić wymagania miniaturowych urządzeń elektronicznych, gdzie przestrzeń PCB jest ograniczona.
Typ montażu SMT/SMD na PCB
Zaprojektowane do montażu powierzchniowego, obsługujące zautomatyzowane procesy produkcji PCB powszechnie stosowane w produkcji elektroniki użytkowej i inteligentnego sprzętu.
Żeńska konstrukcja gniazda zasilania DC
Zapewnia niezawodny interfejs połączeniowy między zewnętrznymi adapterami zasilania DC a wewnętrznymi obwodami elektronicznymi.
Nadaje się do zastosowań AI i inteligentnego sprzętu
Zaprojektowane dla kompaktowych systemów elektronicznych, w tym urządzeń brzegowych AI, inteligentnego sprzętu monitorującego, kontrolerów wbudowanych i terminali IoT.
Branże zastosowań
Sprzęt AI -------------------- Urządzenia brzegowe AI, inteligentne terminale, kontrolery AI
Elektronika IoT------------------ Inteligentne czujniki, bramki IoT, urządzenia połączone
Systemy bezpieczeństwa ---------------Kamery AI, sprzęt monitorujący
Automatyka przemysłowa---------------- Kontrolery przemysłowe, sprzęt inspekcyjny
Elektronika użytkowa ---------------- Elektronika przenośna, inteligentne urządzenia
Robotyka--------------- Płyty sterujące robotów, systemy wbudowane
Sprzęt komunikacyjny --------------- Terminalne sieciowe, inteligentne urządzenia komunikacyjne.
Orientacje złączy PCB
Termin złącze PCB odnosi się do podstawowego systemu połączeń wielopinowych, zazwyczaj o prostokątnym układzie. Para złączy PCB będzie albo połączeniem płyta-płyta, albo kabel-płyta (przewód-płyta). Układy płyta-płyta mogą oferować różne orientacje połączeń PCB, wszystkie oparte na przyrostach 90 stopni: Równoległe lub mezaninowe – oba złącza są w orientacji pionowej; 90 stopni, kąt prosty, płyta główna do płyty podrzędnej – jedno złącze jest pionowe, jedno poziome; 180 stopni, koplanarne, krawędź do krawędzi – oba złącza są w orientacji poziomej.
