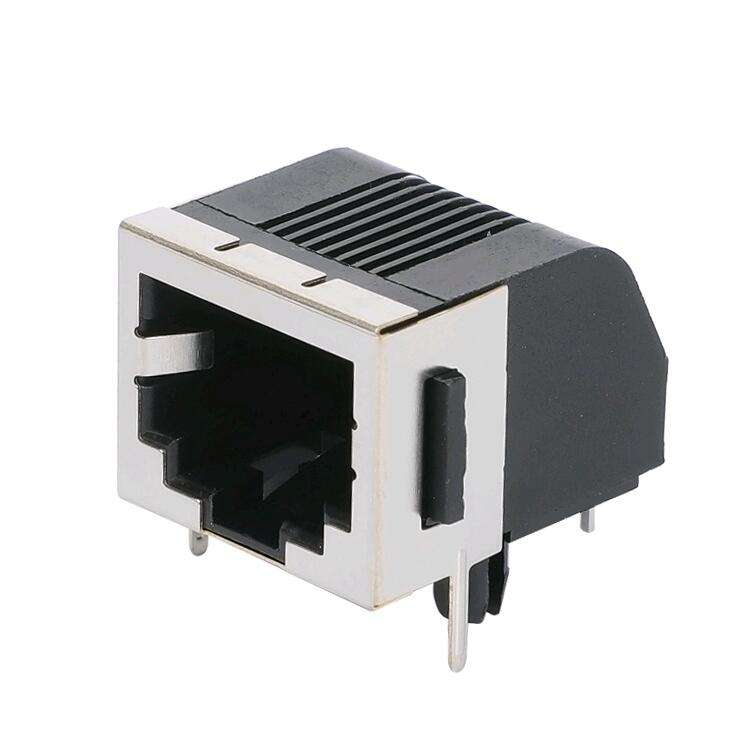

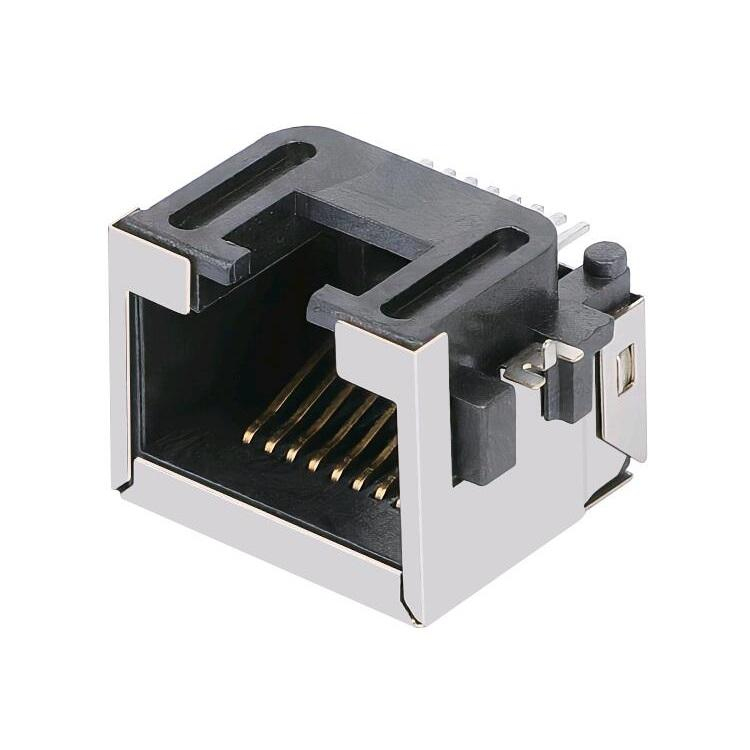

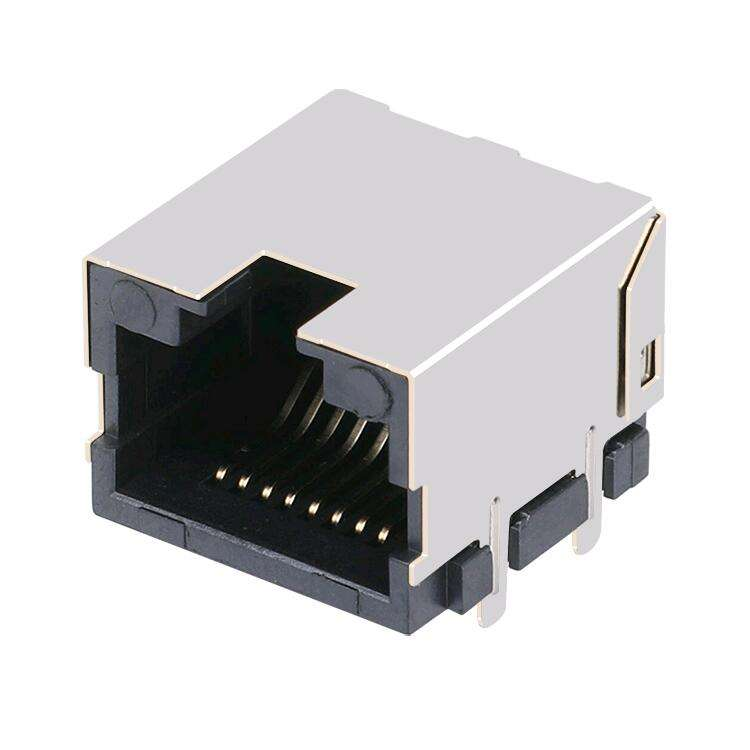

Złącze telefoniczne z prawym kątem, ekranowane, 8P8C, SMD, gniazdo RJ45
Opis
| Przedmiot |
Parametr |
| Typ złącza |
Gniazdo modułowe RJ45 (żeńskie) |
| Konfiguracja portu |
1-portowe, 1x1 |
| Pozycje / styki |
8P8C, w pełni obciążone |
| Styl montażu |
SMD / Technologia montażu powierzchniowego |
| Orientacja PCB |
Kąt prosty (90°, wejście boczne) |
| Ekranowanie |
Nieekranowane (bez metalowej obudowy) |
| Kategoria wydajności |
Cat-3 (głos i sygnały o niskiej prędkości) |
| Kierunek zatrzasku |
Standardowy zatrzask w dół |
| Dioda LED statusu |
Brak |
| Materiał styku |
Brąz fosforowy |
| Pokrycie styku |
Obszar połączenia: złoto na niklu; końcówka lutownicza: cyna |
| Kołki pozycjonujące |
Tak (do wyrównania SMT) |
| Materiał obudowy |
Termoplastik wysokotemperaturowy, UL94V-0 |
| Maksymalny prąd znamionowy |
1,5 A |
| Maksymalne napięcie znamionowe |
150 V AC |
| Rezystancja styku |
≤ 20 mΩ |
| Rezystancja izolacji |
≥ 500 MΩ |
| Trwałość (cykle łączenia) |
Minimum 750 cykli |
| Temperatura pracy |
-40 °C ~ +85 °C |
| Zgodność |
RoHS, REACH |
| Opakowanie |
Pakowanie luzem w tackach |
Bez metalowej obudowy ekranującej, to złącze obniża całkowity koszt BOM przy zachowaniu standardowej interoperacyjności RJ45. Wbudowane kołki pozycjonujące zapobiegają przesunięciu podczas lutowania reflow SMT, eliminując ryzyko odchylenia położenia standardowych gniazd SMD na liniach produkcyjnych. Brak wskaźnika LED; kompaktowa, niskoprofilowa obudowa maksymalizuje cenną przestrzeń PCB dla gęsto upakowanych układów płyt.
Kluczowe cechy i wyróżniki
- Układ SMD z bocznym wejściem pod kątem prostym.
- Konstrukcja nieekranowana.
- Styki 8P8C w pełni obciążone.
- Kołki pozycjonujące SMT.
- Obudowa z termoplastiku UL94V-0 wysokotemperaturowego.
- Styki z brązu fosforowego z selektywnym pokryciem złotem i niklem.
- Brak LED / Brak metalowej obudowy: Upraszcza trasowanie PCB, oszczędza miejsce na płycie, zmniejsza liczbę części
- Zgodność z RoHS i REACH: Spełnia globalne wymagania środowiskowe dla elektroniki dla produktów eksportowych
Typowe scenariusze zastosowań
Zaprojektowany do projektów wymagających połączenia głosowego Cat-3 lub sygnałów o niskiej prędkości, w łagodnym środowisku EMI, gdzie priorytetem jest efektywność kosztowa i masowa produkcja SMT:
- Urządzenia komunikacji głosowej, tablice terminali telefonicznych
- Moduły sterowania przemysłowego, płyty interfejsu szeregowego
- Inteligentne urządzenia domowe i komercyjne, jednostki kontroli dostępu
- Terminalne punkty sprzedaży, sprzęt peryferyjny biurowy
- Pomocnicze interfejsy testowe i pomiarowe
- Zoptymalizowane pod kątem kosztów urządzenia IoT z wymaganym fizycznym portem RJ45
