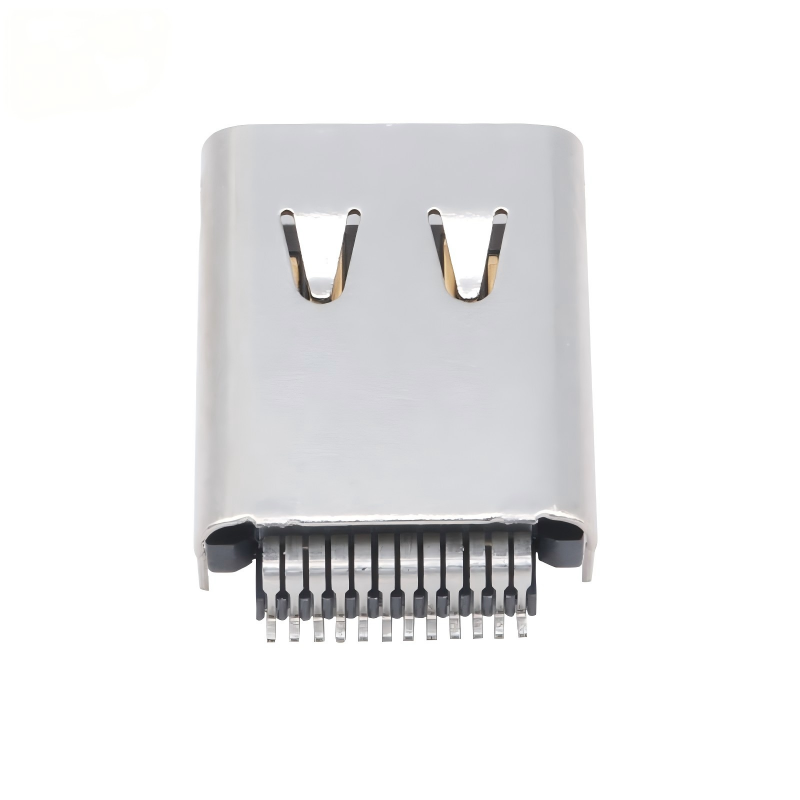

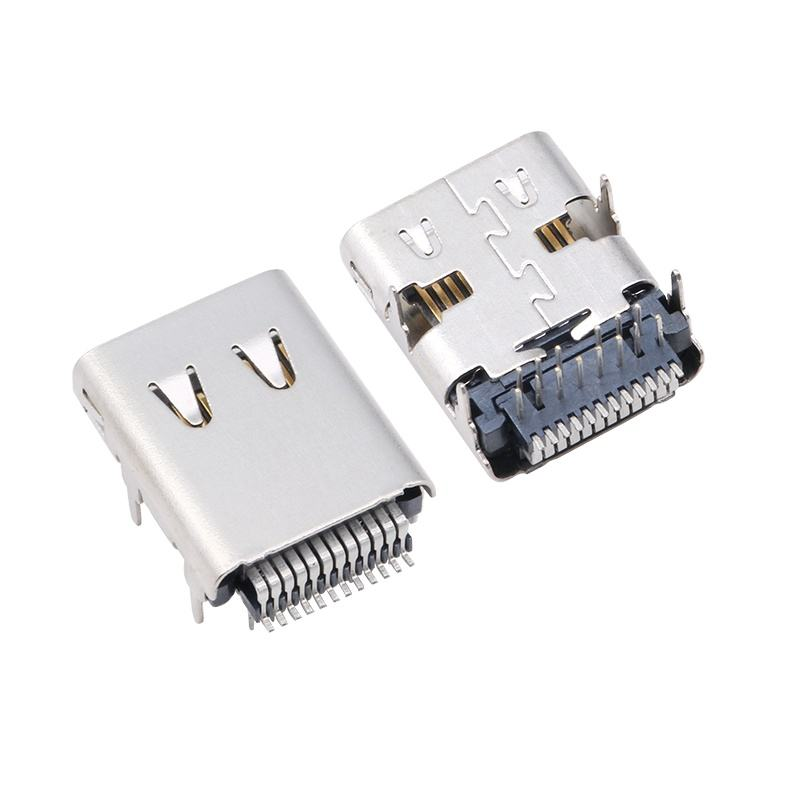

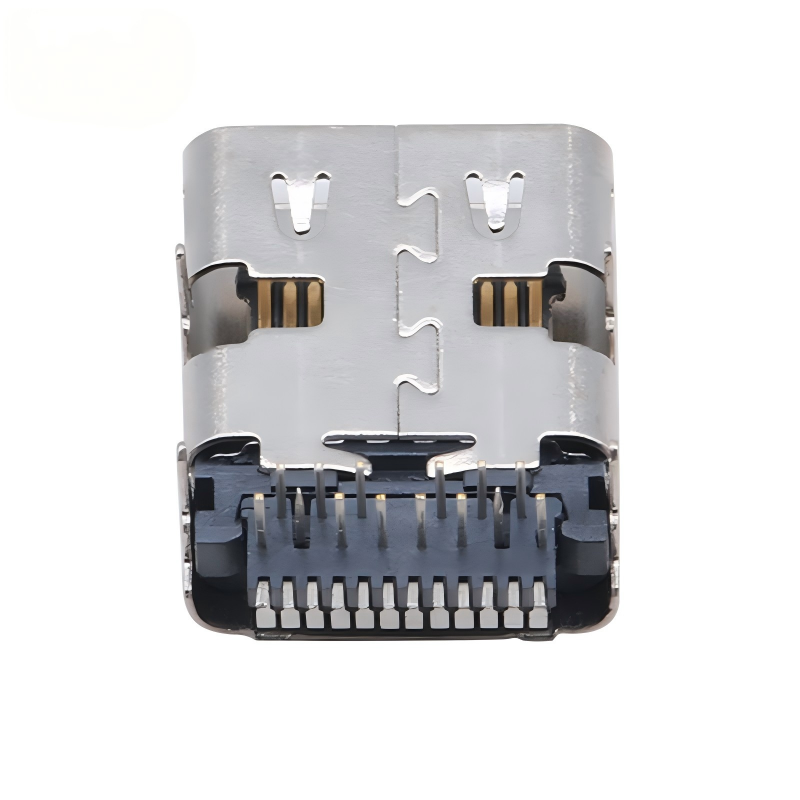

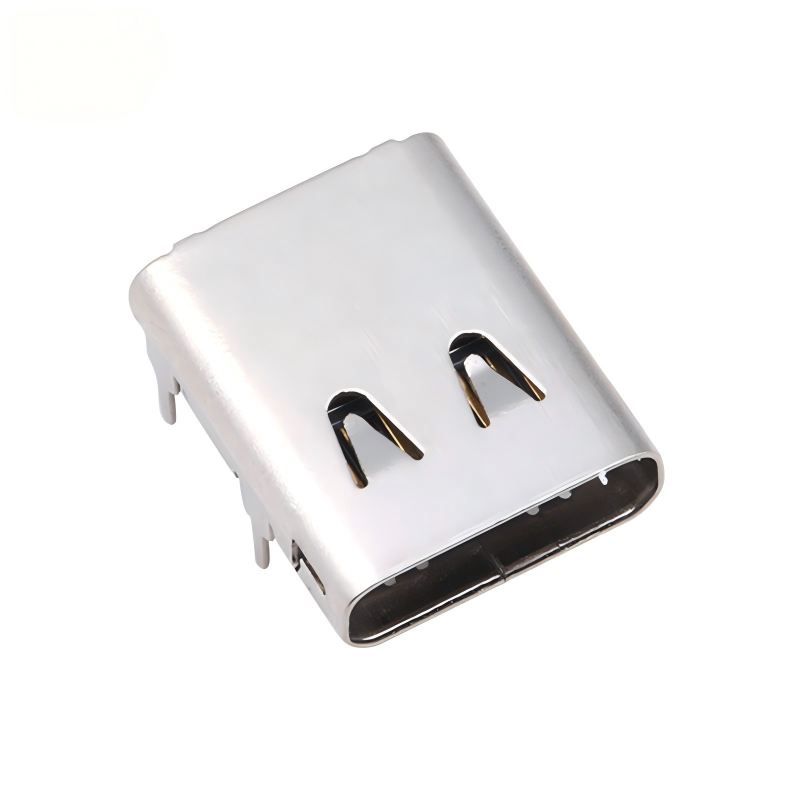

Niestandardowe złącze USB 3.2 Typ-C 40 Gb/s Wodoodporne gniazdo U4 24-pinowe złącze żeńskie i męskie SMT DIP PCB bezpośrednio od producenta

Główne cechy produktu

• 24-pinowy, w pełni funkcjonalny interfejs USB Typ-C
• Obsługa szybkich aplikacji transmisji danych USB 3.2 / USB4
• Transfer danych do 40 Gb/s (dostępna wersja USB4)
• Wodoodporna konstrukcja uszczelniająca do trudnych warunków środowiskowych
• Hybrydowa konstrukcja montażu PCB SMT + DIP
• Pozłacane styki zapewniające stabilne połączenie sygnałowe
• Dostępna personalizacja OEM/ODM

Ogólne specyfikacje mechaniczne

Właściwości materiałowe i elektryczne

Specyfikacje środowiskowe i lutowania

Zalety produktu

Integracja szybkiej transmisji danych i zasilania

Jeden interfejs Typ-C łączy w sobie:

• Transmisję danych
• Ładowanie / zasilanie
• Wielofunkcyjną rozbudowę

Ograniczenie potrzeby stosowania wielu złączy w kompaktowych konstrukcjach elektronicznych.

Oszczędzająca miejsce konstrukcja PCB

Kompaktowy format Typ-C pomaga inżynierom zoptymalizować:

• Układ PCB
• Grubość urządzenia
• Rozmieszczenie komponentów wewnętrznych

Odpowiedni do zminiaturyzowanych produktów elektronicznych o wysokiej gęstości upakowania.

Elastyczne możliwości personalizacji

Dostępne opcje personalizacji:

• Wysokość złącza
• Strukturę wodoodporną
• Konstrukcję obudowy
• Konfiguracja pinów
• Grubość powłoki galwanicznej
• Sposób montażu na PCB

Idealne rozwiązanie dla projektów OEM/ODM wymagających dedykowanych rozwiązań złączy.

Zastosowanie

Sprzęt AI i obliczeniowy

• Urządzenia obliczeniowe AI na brzegu sieci (Edge AI)
• Terminale AI
• Przemysłowe kontrolery AI
• Sprzęt komputerowy o wysokiej wydajności

Elektronika przemysłowa

• Sterowniki przemysłowe
• Urządzenia automatyki
• Przyrządy pomiarowe
• Systemy wbudowane (embedded)

Elektronika użytkowa

• Laptopy
• Tablety
• Inteligentne urządzenia (smart devices)
• Stacje dokujące
• Przenośna elektronika

Elektronika motoryzacyjna

• Samochodowe systemy informacyjno-rozrywkowe (infotainment)
• Moduły inteligentnego kokpitu
• Samochodowe urządzenia sterujące
• Przenośne wyposażenie pojazdów

Urządzenia zewnętrzne i IoT

• Terminale zewnętrzne
• Inteligentny sprzęt monitorujący
• Bramki IoT
• Urządzenia komunikacyjne

Przewodnik wyboru dla klienta

1. Określ wymagania dotyczące prędkości transmisji danych

Wybierz wersję złącza zgodnie z:

• USB 3.2 Gen1
• USB 3.2 Gen2
• USB4 40 Gb/s

Nie dokonuj wyboru wyłącznie na podstawie wyglądu zewnętrznego Typ-C; wewnętrzny układ pinów oraz struktura sygnałowa muszą być dopasowane do wymaganego protokołu.

2. Sprawdź projekt montażu na PCB

Potwierdź:

• Wymóg montażu SMT lub SMT+DIP
• Grubość płytki PCB
• Kierunek montażu
• Wymagania dotyczące wzmocnienia mechanicznego

3. Oceń warunki środowiskowe

W przypadku zastosowań zewnętrznych lub przemysłowych należy wziąć pod uwagę:

• Poziom wodoodporności
• Ochronę przed pyłem
• Zakres temperatur
• Naprężenia mechaniczne

4. Zweryfikuj wymagania dotyczące zasilania (Power Delivery)

W przypadku aplikacji do ładowania potwierdź:

• Wymagany prąd znamionowy
• Specyfikację ładowania PD
• Wymagania dotyczące odprowadzania ciepła (projekt termiczny)

Nasze atuty

1 > 15 lat doświadczenia
Ponad 15 lat doświadczenia w rozwoju, produkcji i marketingu złączy MĘSKICH / ŻEŃSKICH; nasze produkty trafiają do ponad 800 klientów w 63 krajach; co więcej, dostarczyliśmy naszym klientom ponad 1000 modeli złączy żeńskich.

Amphenol, Huawei, LG, Samsung, Foxconn oraz Skyworth to nasi klienci

2 > Gwarancja jakości
Rygorystyczna kontrola produkcji i jakości na każdym etapie, zapewniająca 6-letnią gwarancję na wszystkie nasze złącza żeńskie.

3 > Odpowiedź w ciągu 24 godzin
Na wszystkie zapytania odpowiadamy w ciągu 24 godzin w dni robocze.

Nasze usługi

1. Naszym celem jest ułatwienie Państwu procesu pozyskiwania złączy.

2. Odpowiemy na Twoje zapytanie w ciągu 24 godzin. Zapraszamy do składania zapytań online.

3. Świadczymy usługi OEM i ODM. W przypadku zapotrzebowania na złącza niestandardowe wykonamy nową formę, przy czym koszty formy dzielone są po połowie.

4. 20 szt. darmowych próbek. Dla stałych klientów, w razie potrzeby, dostarczamy ponad 20 sztuk próbek do projektów prototypowych.

5. Nasza działalność to nie tylko dostarczanie złączy – to przede wszystkim wywiązywanie się ze złożonych obietnic.

Dlaczego warto nas wybrać?

1) Odpowiedź na zapytania dotyczące naszych produktów lub cen otrzymasz w ciągu 24 godzin.

2) Dobrze wyszkolony i doświadczony personel odpowie na wszystkie Twoje pytania w płynnym języku angielskim.

3) Usługi OEM i ODM – pomożemy Ci zaprojektować i wdrożyć do produkcji dowolne niestandardowe złącza żeńskie.

4) Oferujemy prawa dystrybucyjne dla Twojego unikalnego projektu oraz niektórych naszych obecnych modeli.

5) Ochrona Twojego obszaru sprzedaży, pomysłów projektowych oraz wszelkich prywatnych informacji.

6) Zapewniamy doskonałą obsługę posprzedażową dla wszystkich naszych klientów.

FAQ

P1: Czy to złącze Typ-C obsługuje transfer danych z prędkością 40 Gb/s?

Odp.: Konstrukcja złącza obsługuje standard USB4 / szybkie aplikacje Typ-C do 40 Gb/s przy zastosowaniu kompatybilnych kontrolerów, kabli i odpowiednich projektów systemowych.

P2: Czy to złącze jest wodoodporne?

Odp.: Tak. W tej serii zastosowano uszczelnioną konstrukcję wodoodporną. Ostateczny stopień ochrony IP zależy od konkretnego projektu uszczelnienia i wymagań klienta.

P3: Jaki jest prąd znamionowy tego złącza USB Typ-C?

Odp.: Złącze obsługuje prąd znamionowy do 5 A dla linii VBUS, w zależności od wybranej specyfikacji.

P4: Czy to złącze można spersonalizować?

Odp.:Tak. Opcje personalizacji obejmują:

• Strukturę wodoodporną
• Projekt montażu na PCB
• Grubość pokrycia galwanicznego styków
• Konstrukcję obudowy
• Wymiary mechaniczne

P5: W jakich branżach to złącze jest najczęściej stosowane?

Odp.: Typowe zastosowania obejmują:

• Elektronikę przemysłową
• Urządzenia AI na brzegu sieci (Edge AI)
• Elektronikę motoryzacyjną
• Zewnętrzne urządzenia IoT
• Inteligentne terminale
• Wysokowydajne urządzenia peryferyjne do przetwarzania danych
