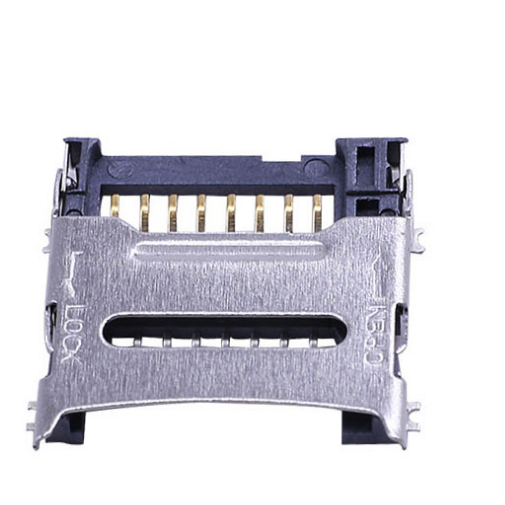

8-pinowe gniazdo kart Micro SD / TF | Zamiennik Molex 472192001 | Złącze SMT z podnoszoną pokrywą (na zawiasie) H1.8mm

Główne cechy

✅ Bezpośredni zamiennik (drop-in) dla serii Molex 472192001 47219-2001
✅ Niski profil H1.8mm, typ z podnoszoną pokrywą / na zawiasie, 8-pinowy montaż powierzchniowy SMT
✅ Raster styków 1.10mm, instalacja karty micro SD / TF ładowana od przodu
✅ Stabilne złocenie styków na podbudowie niklowej, trwałość mechaniczna 5000 cykli połączeniowych
✅ Zgodność z RoHS, Low-Halogen, opakowanie do produkcji masowej w wytłaczanej taśmie na rolce (tape-on-reel)
✅ Brak przełącznika wykrywania karty; zintegrowane elementy ustalające dla stabilnego lutowania na PCB

Specyfikacja techniczna

Ogólne parametry mechaniczne

Właściwości materiałowe i elektryczne

Wytyczne środowiskowe i lutownicze

Cechy produktu

• Obsługa z pokrywą na zawiasie: otwórz pokrywę → umieść kartę TF → zamknij pokrywę, aby zablokować; brak mechanizmu sprężynowego push-push
• 8 styków sygnałowych, raster 1,10 mm, wkładanie karty od przodu
• Wyprowadzenia do montażu powierzchniowego SMT, wbudowane zaczepy pozycjonujące na PCB zapobiegające przesunięciom podczas lutowania rozpływowego
• Całkowita wysokość 1,8 mm, kompaktowy obrys idealny do smukłych obudów urządzeń
• Ekranowana obudowa ze stali nierdzewnej zwiększająca odporność na zakłócenia
• Obudowa z wysokotemperaturowego LCP UL94V-0, przystosowana do standardowego profilu rozpływowego SMT
• Złocone na niklu styki łączeniowe, cynowane wyprowadzenia PCB dla doskonałej lutowności
• Pakowanie w taśmę na szpuli (Tape & Reel) do szybkiego montażu automatycznego SMT
• Brak przełącznika wykrywania karty – redukcja kosztów BOM i nakładu pracy przy projektowaniu PCB

Zalety produktu

1. Kompatybilność Drop-in: Zamiennik pin-to-pin dla Molex 472192001, wykorzystuje oryginalny footprint PCB, bez konieczności modyfikacji płytki drukowanej, co obniża koszty i skraca czas przeprojektowywania.
2. Niezawodność mechanizmu na zawiasie: Prosta konstrukcja mechaniczna, mniej punktów awaryjnych w porównaniu z mechanizmem push-push; idealne do urządzeń narażonych na wibracje.
3. Optymalizacja kosztów BOM: Brak przełącznika wykrywania karty oznacza niższy koszt komponentu w projektach, które nie wymagają funkcji wykrywania hot-plug.
4. Dostosowane do produkcji masowej: Opakowanie na szpulach, stabilne właściwości lutownicze, zaczepy mocujące zapobiegające unoszeniu się komponentu podczas rozpływu.
5. Szeroki zakres temperatur pracy: Klasa przemysłowa -40~+85℃, odpowiednia dla zewnętrznych i przemysłowych systemów wbudowanych.
6. Stabilna transmisja sygnału: Złocenie styków na podbudowie niklowej i niska rezystancja styku gwarantują stabilny, szybki odczyt i zapis na kartach SD.

Nasze usługi

2. Duże zdolności produkcyjne---rozwiążemy za Ciebie problem realizacji dużych zamówień
3. Profesjonalna personalizacja---kompleksowa obsługa w zakresie złączy
4. Rozwiązywanie problemów---wszelkie problemy produkcyjne rozwiązujemy przed wysyłką
5. Szybka dostawa---zapewniamy różnorodne rozwiązania dostawy, aby zoptymalizować koszty logistyczne

Docelowe branże i zastosowania

• Przemysłowe sterowniki wbudowane, bramki IoT, inteligentne urządzenia czujnikowe
• Wideorejestratory samochodowe, samochodowe urządzenia peryferyjne
• Kamery monitoringu bezpieczeństwa, akcesoria NVR
• Drony, przenośne przyrządy pomiarowo-testowe
• Sprzęt Smart Home, dekodery STB, moduły przetwarzania brzegowego (edge computing)
• Przenośny sprzęt medyczny, ręczne terminale przemysłowe
