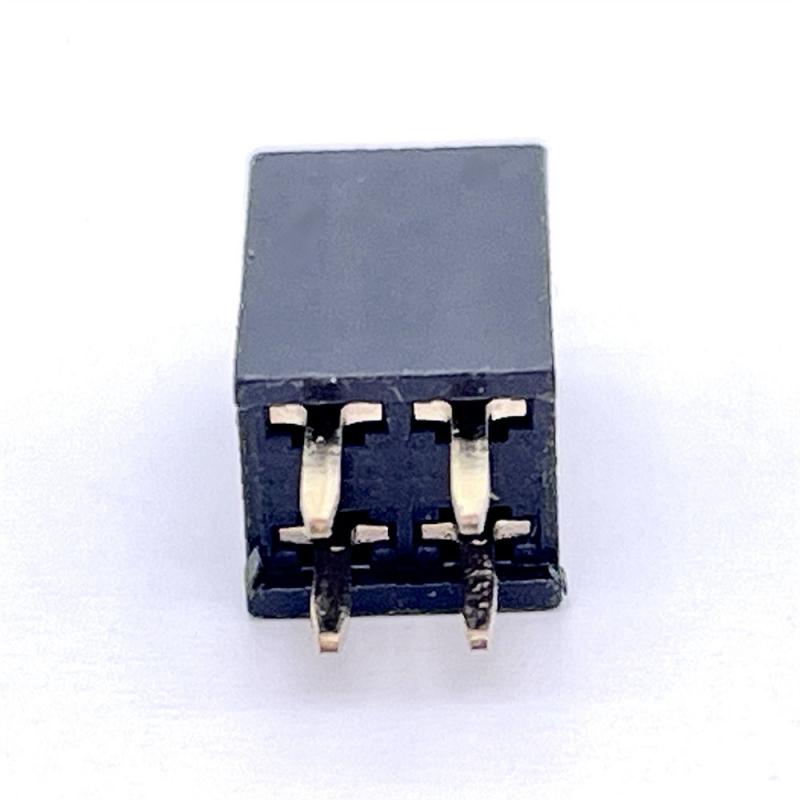

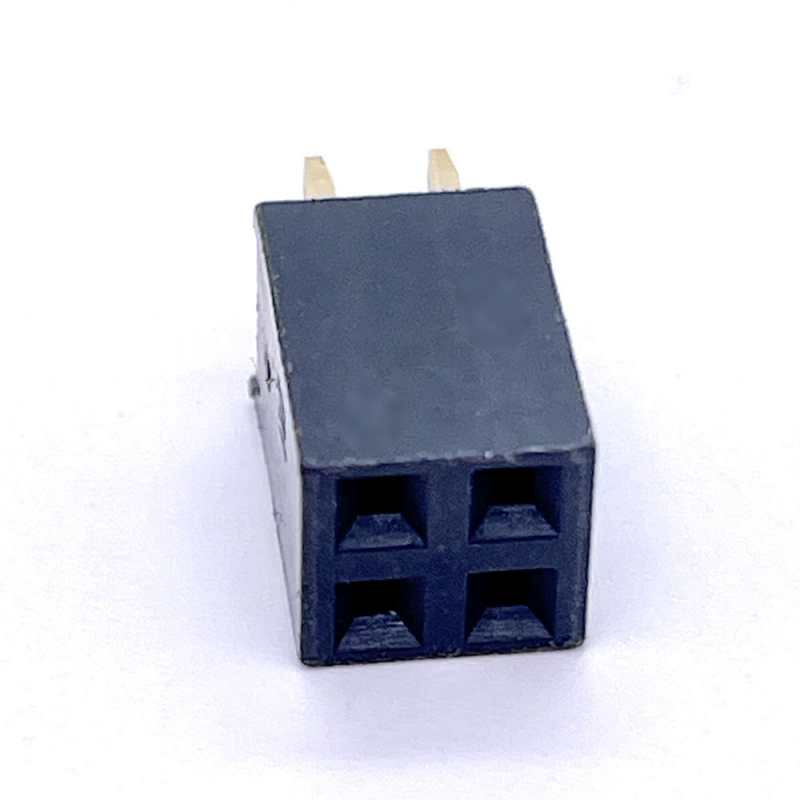

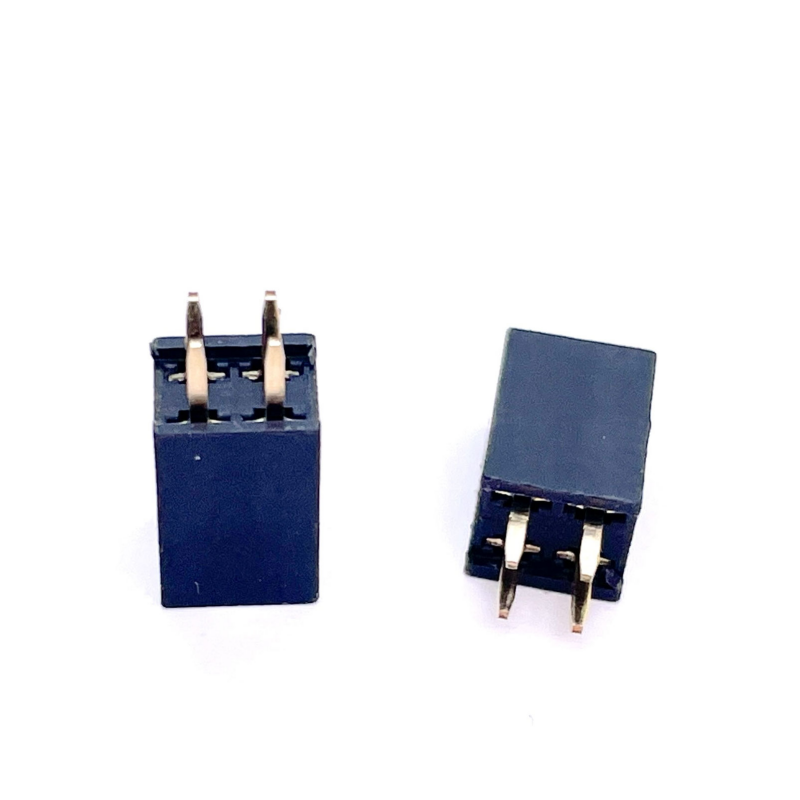

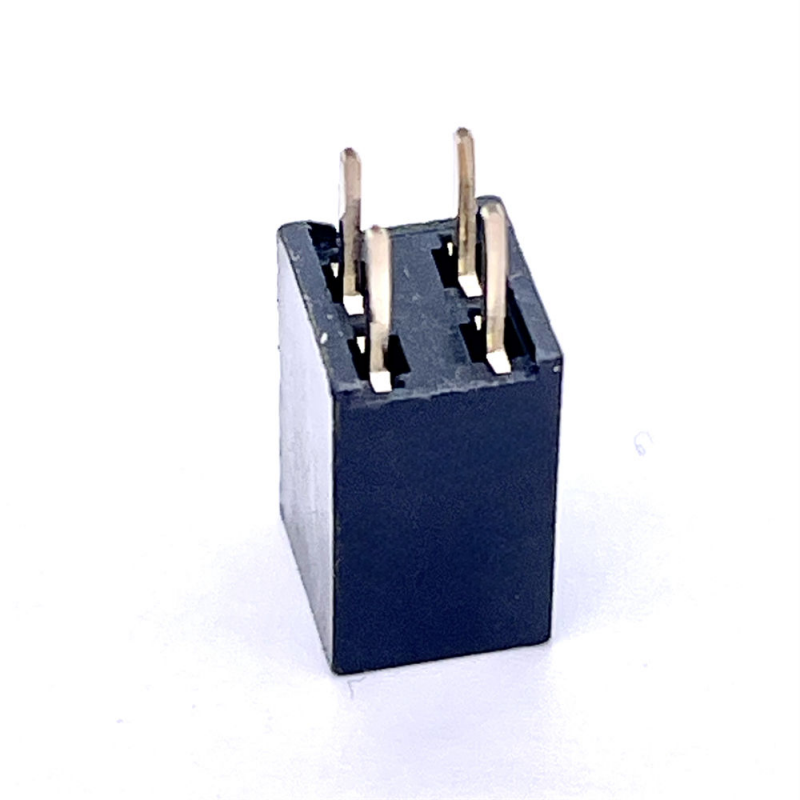

Złącze głowicy z podwójnym rzędem prostym 2,54 mm typu Y dla materiału z mosiądzu PCB

Najważniejsze

1. Bogate opcje dostosowane: prosty / prostokątny / końcówka SMT; dostępna wysoka wysokość plastikowa izolacji dostosowana
2. Opcjonalna czapka próżniowa do montażu automatycznego SMT
3. Wspiera opakowanie taśmą i rolką dla linii produkcyjnej SMT dużych prędkości
4. Kontakt mosiężny typu Y do stabilnego dwukierunkowego kontaktu elektrycznego
5. Zgodne z RoHS i REACH, konfigurowalne z wieloma grubościami pokrycia
6. Szybka obróbka próbek, bezpłatne wsparcie próbek do walidacji inżynieryjnej



Opis produktu

Wydajność mechaniczna

Środowisko i lutowanie

Kompatybilność i odniesienia krzyżowe

Wyroby z tworzyw sztucznych:

• Zastąpić Molex, JAE, Amphenol-ICC standardowy 2,54 mm dwustronny rodzaj odcisku głowicy

Uwaga: przed zastąpieniem BOM należy sprawdzić dokładny wycisk, wysokość izolacji i grubość pokrycia; możemy dostosować wymiary do docelowego numeru części.

Cechy produktu

1. Wzorcowy końcowy z mosiądzu w kształcie litery Y zapewnia dwustronny kontakt, przeciw rozluźnianiu się w wyniku drgań
2. Wielokrotne formy zakończenia: prostokątne / prostokątne / SMT, jedno źródło dla różnych układów płyt PCB
3. Niestandardowa wysokość izolacji rozwiązuje ograniczenie wolności układania płyt
4. Opcjonalna czapka próżniowa umożliwia bezpośrednie wybieranie i umieszczanie maszyny SMT
5. UL94V-0 płomienioodporny plastik, stabilny w środowiskach konsumenckich i przemysłowych
6. Koszty i wymagania w zakresie przeciwkorozji konfigurowalnych płytek (złote/cetynne)

Zalety produktu

🔹 Brak dodatkowych kosztów formowania dla większości wariantów wysokości i liczby szpilów, niższe NRE dla projektów inżynierskich małych partii
🔹 Opcje podwójnej opakowania taśmą i rolką / rurą, gotowe do automatycznej linii montażowej bez dodatkowych kosztów ponownego pakowania
🔹 Surowa wewnętrzna kontrola jakości: odporność na kontakt, napięcie, próba rozpylania solą realizowana na partię
🔹 Krótki czas realizacji części standardowych; elastyczna wersja ODM dla specjalnej wersji z brakującą szpilką / znalezieniem szpilki
🔹 Bezpośrednie dostawa z fabryki, stabilna dostawa w porównaniu z długimi czasami realizacji przez zagraniczne kanały markowe

Zastosowanie

• Wbudowana płyta główna, płyta rozwoju, interfejs GPIO
• Moduły sterowania przemysłowego, transmisja sygnałów czujników
• Elektronika użytkowa, sprzęt domowy
• Sprzęt komunikacyjny, wewnętrzne połączenie PCB-PCB
• Połączenie sygnałowe pomocnicze urządzenia medycznego (inne niż wysokonapięciowe)
• Projekty prototypu automatyki i produkcji seryjnej

Metoda pakowania

1. Opakowanie rur: Standardowa rurka z PVC, do ręcznego montażu/próbkowania prototypu; nie nadaje się do automatycznego montażu SMT
2. Taśma i rolka: Taśma nośna w rzeźbie + taśma pokrywająca na rolce, bezpośrednio kompatybilna z maszyną do zbierania i umieszczania SMT, do masowej produkcji dużych objętości.

Proszę określić wymagania dotyczące opakowania podczas składania zamówienia; w przypadku wersji SMT z opakowaniem na bębnach wymagana jest jednoczesna pokrywa próżniowa.

Czas realizacji

• Próbki:3 dni roboczedla pozycji standardowych
• Zamówienie na produkcję hurtową:1-3 tygodnie(zależy od liczby szpilów, rodzaju pokrycia i opakowania; modyfikowane na zamówienie części wymagają dodatkowego czasu)

Certyfikacja fabryczna i obsługa na zamówienie

• Certyfikaty: ISO9001, RoHS, REACH
• Polityka w zakresie próbek: wsparcie bezpłatnych próbek / szybka produkcja próbek (koszty przewozu ponosi klient)
• MOQ: Standardowe części niskie MOQ; zamówienie formy podlega ocenie formy
• Dostępne na zamówienie: liczba szpilów, wysokość izolacji, styl zakończenia, grubość pokrycia, punkt lokalizacyjny, brakujący szpil, pokrywa próżniowa, tryb pakowania
• Usługa: Formularz danych, rysunek 2D, plik 3D STEP mogą być dostarczane do budynku biblioteki PCB

Przewodnik do wyboru inżynierów (Inżynierskie wskazówki)

1. Potwierdzenie odchylenia: ustalone 2,54 mm dla tej serii
2. Potwierdzenie liczby pinów: 2×02P ~ 2×40P
3. Typ montażu:
   • Prostota przepustowa: wysoka wytrzymałość mechaniczna, do lutowania falowego
   • W kącie prostym: 90° poziome połączenie tablicy z tablicą
   • SMT: proces odtoku, potrzeba pokrycia próżniowego + opakowania taśmą i rolką
4. Wysokość izolacji: wybierz standardową wysokość lub wyślij wymagania dotyczące wysokości
5. Płytkowanie: złoto w przypadku wibracji / trudnych warunków; cyna do ogólnych projektów o wysokich kosztach
6. Opakowanie: Rurka do laboratorium/prototypu; Taśma i rolka do automatycznej produkcji SMT
7. W przypadku odniesienia krzyżowego do numeru części marki międzynarodowej, przed złożeniem zamówienia należy przesłać oryginał karty danych do weryfikacji.
