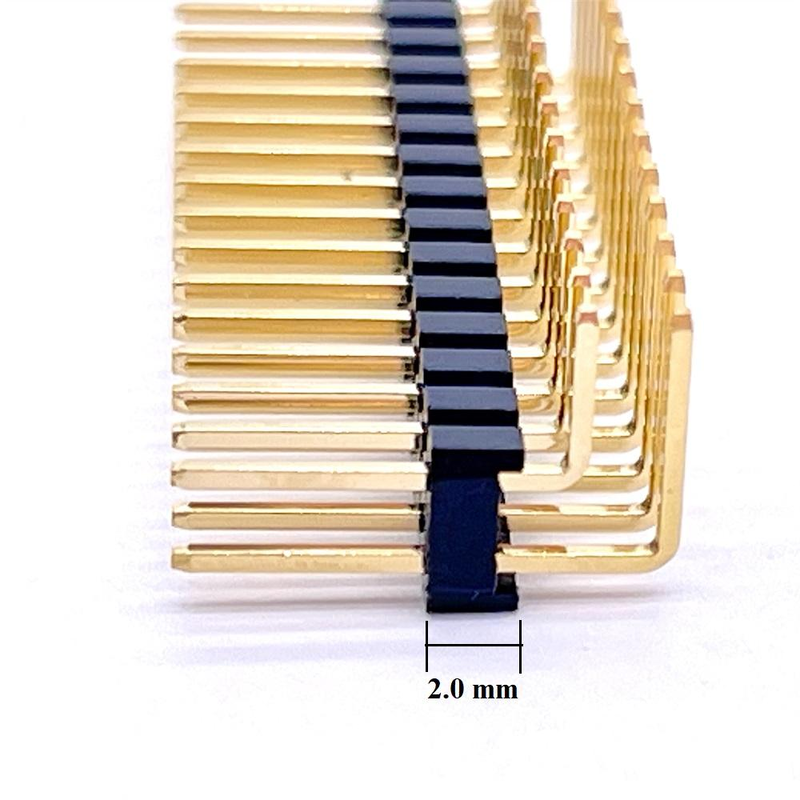

Złącze mosiężne IP68 40-pinowe 2,0 mm Raster Podwójny rząd plastikowy złącze pinowe PCB kątowe

Złącze mosiężne IP68 40-pinowe z rastrem 2,0 mm, dwurzędowe, plastikowe, kątowe złącze PCB

Najważniejsze cechy

• Wiele opcji montażu: dostępne wersje proste / kątowe / SMT
• W pełni konfigurowalna wysokość izolatora z tworzywa sztucznego, długość pinów i wymiary obudowy
• Dostępna nasadka do montażu SMT typu pick-and-place do automatycznej linii montażowej
• Opcje pakowania w taśmę i rolkę oraz tubę do bezpośredniego podawania na linię SMT
• Wodoodporność IP68, materiał styku mosiądz, dwurzędowe 40-pinowe, raster 2,0 mm, montaż kątowy na PCB
• Wsparcie dla modyfikacji OEM / ODM na potrzeby specjalnych wymagań projektowych

Opis produktu

Odnośniki i alternatywne zamienniki

Bezpośredni funkcjonalny zamiennik typu drop-in dla głównych serii międzynarodowych firmy Molex, JAE, Samtec 2,0 mm dwurzędowych złączy kątowych.

Uwaga: Przed zamianą modelu należy zweryfikować footprint, długość pinów, specyfikację pokrycia i wymagania dotyczące wodoodporności. Dostarczamy rysunki i pliki 3D do walidacji PCB, aby uniknąć ryzyka przeprojektowania.

Cecha produktu

1. Uszczelniona konstrukcja IP68, pyłoszczelna i wodoodporna do trudnych warunków zewnętrznych/przemysłowych
2. Mosiężne styki zapewniają stabilną przewodność i niezawodną transmisję sygnału
3. Kątowa konstrukcja 90 stopni oszczędza pionową przestrzeń PCB dla kompaktowego układu obudowy
4. Obudowa z tworzywa sztucznego UL94V-0 o wysokiej temperaturze wytrzymuje lutowanie reflow SMT
5. Nakładka typu pick-and-place kompatybilna z szybkim automatycznym montażem SMT
6. Elastyczna personalizacja wymiarów: długość pinów, wysokość izolatora, styl montażu

Zaleta produktu

1. Bezpośrednia produkcja ODM/OEM fabryczna, niestandardowe wymiary bez ogromnych kosztów oprzyrządowania jednorazowego dla większości wariantów
2. Opcje pakowania dwukrotne: tuba / taśma i rolka, gotowe do istniejących maszyn SMT typu pick-and-place
3. Ścisła walidacja uszczelnienia IP68, stabilna wydajność w warunkach wibracji i wilgoci
4. Krótki czas realizacji dla standardowych części; szybkie wsparcie próbkowania do weryfikacji prototypów R&D
5. Zgodność z RoHS-REACH, spełnia globalne wymagania dotyczące dostępu do rynku produktów elektronicznych

Zastosowanie

• Urządzenia sterowania przemysłowego, zewnętrzne sprzętowe czujniki IoT
• Wodoodporne moduły czujników, zewnętrzne urządzenia monitorujące
• Elektronika pomocnicza montowana w pojazdach, połączenia między płytkami w trudnych warunkach
• Medyczne urządzenia wodoodporne, przenośne instrumenty terenowe
• Nadzór bezpieczeństwa, zewnętrzne sprzętowe terminale komunikacyjne

Metoda pakowania

1. Pakowanie w tubę: Do montażu ręcznego / testowania prototypów małoseryjnych. Nie nadaje się do automatycznego montażu SMT typu pick-and-place.
2. Taśma i rolka (taśma nośna wytłaczana): Zgodna ze standardem EIA-481, wyposażona w nakładkę typu pick-and-place. Może być ładowana bezpośrednio do maszyny SMT do produkcji wielkoseryjnej.

Proszę określić typ opakowania przy składaniu zamówienia.

Czas realizacji

• Próbki: 3 dni robocze
• Zamówienia produkcyjne: 1-3 tygodnie (w zależności od złożoności personalizacji i dostępności materiałów)

Certyfikacja fabryczna i usługa niestandardowa

• Certyfikaty: ISO9001, zgodność z RoHS, REACH. Odpowiednie dokumenty certyfikacyjne dostępne na życzenie.
• Polityka próbek: Wsparcie dla darmowych próbek / Szybkie dostarczanie próbek
• MOQ: Standardowy model niski MOQ; MOQ dla części niestandardowych zależy od wymagań dotyczących oprzyrządowania.
• Usługa niestandardowa: Liczba pinów, długość pinów, wysokość izolatora, grubość pokrycia, forma montażu, kolor obudowy i specjalne modyfikacje wodoodporności są akceptowane. Dostarczamy rysunek 2D, plik 3D STEP do układu PCB.

Przewodnik wyboru klienta

1. Potwierdź raster: 2,0 mm, dwurzędowe 40-pinowe, orientacja kątowa.
2. Wyjaśnij środowisko pracy: Potwierdź, czy funkcja wodoodporności IP68 jest obowiązkowa.
3. Potwierdź proces montażu: W przypadku automatycznej produkcji SMT wybierz taśmę i rolkę z nakładką typu pick-and-place. Montaż ręczny wybierz opakowanie w tubie.
4. Określ wymagania dotyczące pokrycia: Pokrycie cyną do ogólnych sygnałów; pokrycie złotem do scenariuszy o wysokiej niezawodności i dużej liczbie cykli łączenia.
5. Potwierdź kluczowe wymiary: długość pinu łączącego, długość trzpienia lutowniczego, wysokość izolatora z tworzywa sztucznego.
6. Poproś o próbkę do weryfikacji fizycznej przed formalnym wydaniem zamówienia produkcyjnego.
7. Skontaktuj się z naszym zespołem inżynierskim, jeśli potrzebujesz footprintu lub specjalnej modyfikacji.
