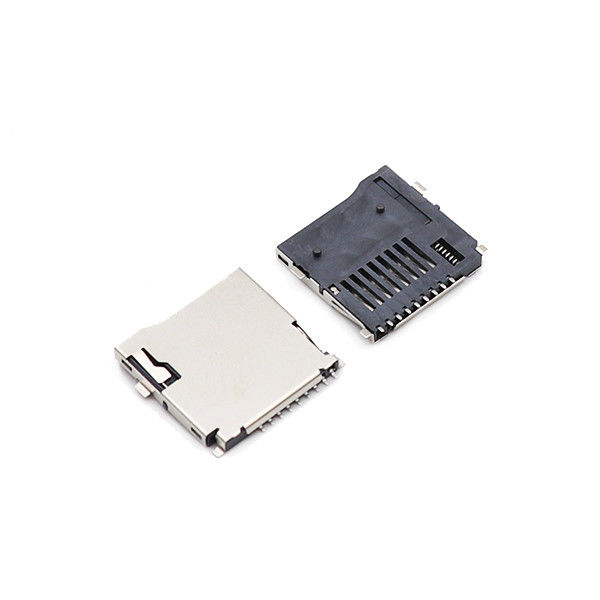

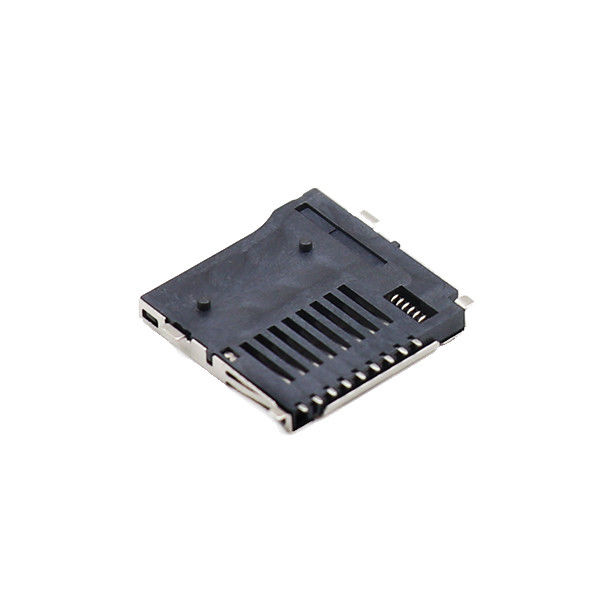

Czytnik kart T-Flash Push-Push żeński Micro SD Adapter złącza karty pamięci
Najważniejsze cechy produktu
- Mechanizm zatrzaskowy SMT Push-Push, blokowanie i wysuwanie przez kliknięcie, bez dodatkowych narzędzi do obsługi karty TF/microSD
- Wbudowany przełącznik wykrywania karty zapewniający informację zwrotną w czasie rzeczywistym o włożeniu/wyjęciu karty dla logiki oprogramowania układowego hosta.
- Obudowa LCP odporna na wysokie temperatury + styki z brązu fosforowego o wysokiej elastyczności z pozłoceniem, stabilna transmisja sygnału o wysokiej prędkości dla UHS-I, pełna kompatybilność z microSD / microSDHC / microSDXC.
- Zoptymalizowana konstrukcja krzywki zapewniająca spójne sprzężenie zwrotne dotykowe, zmniejszone ryzyko zablokowania karty pod wpływem wibracji i w szerokim zakresie temperatur.
- Standardowy footprint SMT, kompatybilny z głównymi układami PCB, pasuje bezpośrednio do zautomatyzowanych linii produkcyjnych typu pick-and-place i reflow.
- Przeszedł testy niezawodności klasy przemysłowej: ponad 5000 cykli łączenia, szeroki zakres temperatur, zgodność z RoHS i Low-Halogen dla globalnego dostępu do rynku
Specyfikacje
| Typ montażu |
SMT |
| Liczba pozycji |
9p |
| Prąd znamionowy |
0.5A |
| Napięcie robocze |
10V AC(RMS)/DC |
| Rezystancja styku |
20m omów |
| Rezystancja izolacji |
Min. 100 mOm |
| Temperatura pracy |
-25°C do +85°C |
| Temperatura przechowywania |
-10°C do +85°C |
| Napięcie znamionowe |
50V |
| Materiał korpusu głównego |
LCP, UL94V-0 |
| Styk |
stop miedzi |
| Napięcie przebicia |
500V |
| Płeć |
Żeński |
| Termin ceny |
FOB |
| Cykle trwałości |
10 000 cykli |
| Czas realizacji |
7-10 dni roboczych |
| Typ wysuwania |
Push-push; push-pull, zawias, typ tacki |
Ogólne parametry mechaniczne
| Pozycja |
Specyfikacja |
| Typ produktu |
Gniazdo żeńskie T-Flash / Micro SD Push-Push (SMT) |
| Kompatybilna karta |
microSD, microSDHC, microSDXC (karta TF) |
| Tryb pracy |
Push-Push (blokowanie/wysuwanie przez kliknięcie) |
| Liczba styków |
8 styków sygnałowych + 1 styk przełącznika wykrywania karty |
| Trwałość połączenia |
Min. 5000 cykli wkładania/wyjmowania |
| Siła wkładania |
8-15 N |
| Skok wysuwania |
Przybliżony. Minimum 3,0 mm |
| Przełącznik wykrywania karty |
Typ normalnie zamknięty (NC) |
| Metoda montażu |
Montaż powierzchniowy SMT |
| Ochrona przed błędnym włożeniem |
Mechaniczna konstrukcja zapobiegająca odwrotnemu włożeniu |
Charakterystyka materiałowa i elektryczna
| Pozycja |
Specyfikacja |
| Materiał styku |
Stop brązu fosforowego, pozłacany na powierzchni styku |
| Materiał obudowy |
LCP (polimer ciekłokrystaliczny) odporny na wysokie temperatury |
| Materiał obudowy |
Stal nierdzewna, pasywacja niklowa |
| Prąd znamionowy |
0,5 A na pin stykowy |
| Napięcie znamionowe |
10 V DC |
| Początkowa rezystancja styku |
≤ 100 mΩ |
| Rezystancja izolacji |
≥ 1000 MΩ |
| Napięcie przebicia dielektrycznego |
AC 500 Vrms, 1 minuta, bez przebicia |
| Obsługa sygnału |
UHS-I, wstecznie kompatybilny z trybem magistrali SPI SD |
Wytyczne dotyczące środowiska i lutowania
| Pozycja |
Specyfikacja |
| Zakres temperatury pracy |
-40 °C ~ +85 °C |
| Zakres temperatury przechowywania |
-40 °C ~ +85 °C |
| Warunki wilgotności |
Maks. 95% RH, bez kondensacji |
| Odporność na wibracje |
10-55 Hz, amplituda 1,52 mm, 2 godziny na oś, bez uszkodzeń mechanicznych / chwilowego kontaktu |
| Profil lutowania rozpływowego |
Temperatura szczytowa 260 °C ± 5 °C; czas przebywania powyżej 183 °C ≤ 90 s; całkowity czas szczytowy ≤ 10 s |
| Lutowanie ręczne |
Maks. 2 razy; czas lutowania ≤ 3-5 sekund przy 255 °C |
| Zgodność |
RoHS 2.0, REACH SVHC, Low-Halogen IEC 61249-2-21 |
Przewagi konkurencyjne produktu
- Ulepszenie niezawodności mechanizmu: Zoptymalizowana wewnętrzna ścieżka krzywki, niższy wskaźnik awaryjności problemów z zablokowaniem lub brakiem wysunięcia w porównaniu do ogólnych gniazd rynkowych; stabilne sprzężenie zwrotne dotykowe w warunkach cyklicznego działania w wysokich i niskich temperaturach.
- Projekt SMT przyjazny produkcji: Wzmocnione nóżki mocujące w celu zmniejszenia ryzyka przechylenia komponentu / efektu nagrobka podczas lutowania rozpływowego; płaskie i jednolite pady lutownicze poprawiają wydajność pick-and-place w produkcji masowej
- Spójna integralność sygnału: Pozłacane belki stykowe utrzymują niską rezystancję styku po tysiącach cykli, zapobiegając przerywanym błędom odczytu/zapisu w urządzeniach rejestrujących dane
- Gotowość do globalnej zgodności: Dostępny kompletny raport materiałowy (IMDS, GADSL), wsparcie dla projektów certyfikacji klienta w UE / Ameryce Północnej
- Elastyczne rozwiązanie dostaw: Standardowe części w magazynie; dostępne niestandardowe wysokości, logika przełączników (NO/NC), modyfikacje footprintu dla projektów OEM
- Wsparcie zorientowane na inżynierów: Dostępne arkusze danych, pliki 3D STEP, biblioteki footprintów PCB, raporty z testów do szybkiej walidacji sprzętu
Docelowe branże zastosowań
- Przemysłowe IoT i kontrolery wbudowane: rejestratory danych, bramki czujników, moduły edge computing, inteligentne liczniki
- Urządzenia do nagrywania wideo: kamery samochodowe, kamery noszone na ciele, kamery IP nadzoru, kamery sportowe
- Inteligentny sprzęt konsumencki: inteligentne głośniki, terminale ręczne, przenośne urządzenia medyczne, testery ręczne
- Drony i robotyka: pamięć kontrolera lotu, lokalna pamięć masowa robotów
- Inteligentny dom i bezpieczeństwo: terminal kontroli dostępu, panel alarmowy, lokalna brama pamięci
- Urządzenia na rynku wtórnym motoryzacji: rejestratory samochodowe DVR, rozszerzenie pamięci masowej urządzeń peryferyjnych w samochodzie
Etapy przetwarzania
Tłoczenie / Wtrysk -> kontrola wstępna -> automatyczne wkładanie terminala -> montaż tylnej pokrywy -> test elektryczny -> test ciśnieniowy -> test płaskości -> test wyglądu -> test FQC -> przechowywanie.
Główne rynki eksportowe
- Azja Australazja
- Europa Wschodnia, Bliski Wschód/Afryka
- Ameryka Północna Europa Zachodnia
- Ameryka Środkowa/Południowa
Nasze usługi
| Termin ceny |
* FOB Shenzhen |
| Warunki płatności |
* T/T, PayPal |
| Dostawa |
* UPS, DHL, FEDEX, TNT
* Wybierz najbardziej ekonomiczny i wydajny sposób.
* Wyślij numer śledzenia po dostawie.
|
| Próbki |
* Darmowe próbki zostaną wysłane na żądanie.
* Czas realizacji próbek wynosi 3-5 dni po potwierdzeniu.
|
Opakowanie i wysyłka
Port FOB: Shenzhen
Czas realizacji: 7 dni roboczych
Opakowanie: rolka w kartonie
Metoda płatności: zaliczka TT, T/T, L/C, PayPal itp.;
Szczegóły dostawy: 7-10 dni roboczych po potwierdzeniu zamówienia.
Główne przewagi konkurencyjne
- Akceptowane małe zamówienia
- Bezpośredni eksport z fabryki
- Z 20-letnim doświadczeniem w profesjonalnej produkcji złączy precyzyjnych
- Dostępne darmowe próbki
- Szybka dostawa
- Produkt ekologiczny
- Silny zespół badawczo-rozwojowy
- Doświadczony personel
- ISO9001, ROHS
FAQ
P: Czy jesteś firmą handlową czy producentem?
O: Jesteśmy fabryką z ponad 10-letnim doświadczeniem w branży złączy.
P: Czas dostawy?
O: Zazwyczaj 5-7 dni dla standardowych produktów w ilości 10 000 sztuk.
P: Czy dostarczacie próbki? Czy są darmowe czy płatne?
O: Darmowe próbki są zawsze dostępne do testowania lub oceny jakości.
P: Jakie są Państwa warunki płatności?
O: Warunki płatności są elastyczne: T/T, PayPal, L/C, D/A, D/P, Western Union, itp. I można płacić na Alibaba kartą kredytową.
P: Czy akceptowane jest małe zamówienie poniżej 100 sztuk?
O: Tak, prosimy o kontakt; wyślemy Państwu link do małego zamówienia.
