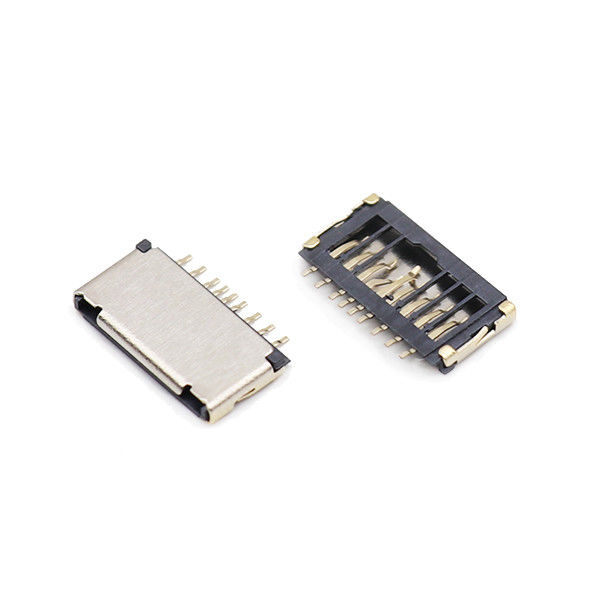

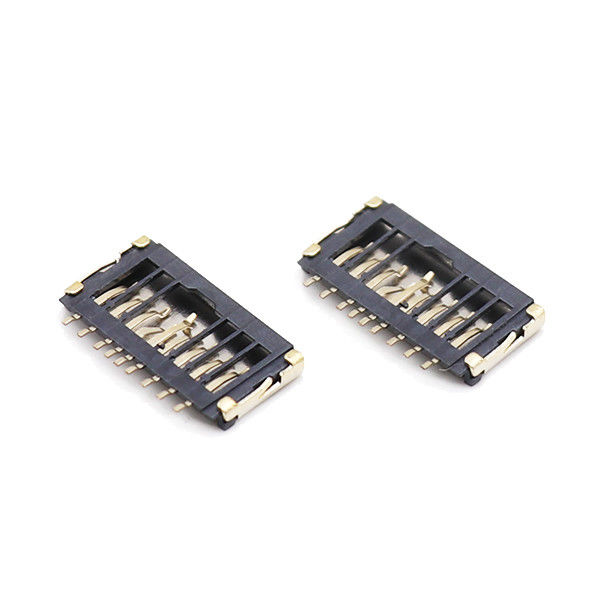

Złącze karty Micro SD / TF, skrócony typ, środkowy pin 1.5H T-flash
Najważniejsze informacje
- Niski profil, całkowita wysokość 1,5 mm, skrócony rodzaj kompaktowego odcisku, układ środkowy dla zoptymalizowanej elastyczności trasy PCB
- Materiał obudowy LCP zWskaźnik odporności na działanie ognia UL94V-0, spełnia wymagania bezpieczeństwa przeciwpożarowego dla projektów przemysłowych i inteligentnego sprzętu
- Selektywne złoto na powierzchni styku, stabilna transmisja sygnału dla kart micro SD / TF UHS-I
- Konstrukcja nawigacji powierzchniowej SMT, w pełni kompatybilna z dużą automatyczną linią produkcyjną z powrotem
- Wbudowany przełącznik wykrywania kart, identyfikacja obecności karty w czasie rzeczywistym dla logiki oprogramowania układowego
- Zgodność z RoHS, stabilna zdolność dostaw masowych, obsługa OEM / ODM
- Optymalizowana siła mechanicznej zatrzymywania, konstrukcja przeciwbłędnego wstawiania, zmniejszenie ryzyka awarii rozpoznawania przerywanego na miejscu
Specyfikacje
| Pozycja |
Specyfikacja |
| Rodzaj produktu |
Układ z kartą Micro SD / TF typu skróconego, centralny pin, SMT |
| Całkowita wysokość |
1.5 mm (maksymalnie) |
| Kompatybilna karta |
Standardowa karta Micro SD / TF (wsparcie UHS-I) |
| Metoda montażu |
SMT do montażu powierzchniowego |
| Rodzaj operacji |
Nie-push-push (bezpośrednie wprowadzenie-ciągnięcie) |
| Życie par |
Min 5 000 cykli wprowadzenia/wyładowania (pod normalnym obciążeniem) |
| Przełącznik wykrywania kart |
Wbudowany (NIE / NC opcjonalnie) |
| Koplanarność |
≤ 0,10 mm |
| Siła zatrzymywania |
Odpowiednia siła przytrzymująca w celu uniknięcia luźnej karty pod lekkimi drgawkami |
Charakterystyka materiału i właściwości elektryczne
| Pozycja |
Specyfikacja |
| Materiały mieszkaniowe |
Wysokotemperaturowy LCP, UL94V-0, Czarny kolor |
| Terminal kontaktowy |
Fosfor Brąz, selektywne powlekanie Au na bazie Ni |
| Materiał powłoki |
Stal nierdzewna |
| Prąd nominalny |
0.5 A Max. |
| Napęd nominalny |
12 V DC Max |
| Odporność kontaktowa |
≤ 100 mΩ (początkowe) |
| Odporność na izolację |
≥ 1000 MΩ @ DC 500 V |
| Wytrzymaj napięcie |
500 V prądem prądowym przez 1 minutę |
| Kompatybilność sygnałów |
Interfejs SDIO / SPI, obsługuje kartę microSD UHS-I |
Przewodnik środowiskowy i lutowniczy
| Pozycja |
Specyfikacja |
| Temperatura pracy |
-25 °C ~ +85 °C |
| Temperatura przechowywania |
-40 °C ~ +90 °C |
| Profil odtwarzania SMT |
Maksymalna temperatura szczytowa 260 °C, czas pozostania ≤10 s w temperaturze 255 °C+; stosować się do normy IPC/JEDEC |
| Odporność na wilgotność |
5-95% RH, nie kondensujące |
| Spray solny |
48 h (badanie neutralnym natryskiem soli dla części pokrytych) |
| Zgodność |
RoHS; opóźniacz plamy UL94V-0 |
W miarę zmniejszania się rozmiaru produktów niewielki wstrząs zewnętrzny może powodować zwarcie lub niewłaściwe ustawienie.
Cechy produktu
- Ultra niska wysokość 1,5 mm, skrócenie rozmiaru nadwozia, oszczędzanie kosztownej obudowy PCB na osi Z i X-Y
- Przypisanie końcówki środkowego szczytu: elastyczne trasowanie, łatwiejsze układanie sygnału różniczkowego, dobre dla integralności sygnału SDIO/SPI dużych prędkości
- Obudowa z tworzyw sztucznych o wysokiej temperaturze, UL94V-0 opóźniająca płomień; wytrzymuje standardowy profil temperatury lutowania odtoku SMT bez deformacji
- Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528 lub 8528
- Zintegrowany przełącznik wykrywania kart, obsługuje wykrywanie wstawiania/odstawiania kart sprzętowych do oceny logiki MCU
- Mechaniczna konstrukcja zatrzymania przeciwwrotnego wstawiania, zapobiega uszkodzeniom spowodowanym przez wstawianie karty w złym kierunku
- Zestaw końcowy do montażu powierzchniowego SMT, dopasowany do masowego automatycznego urządzenia do zbierania i umieszczania
- Skórka ze stali nierdzewnej do wzmocnienia konstrukcji i częściowego efektu osłony EMI
- Pełna zgodność z wymogami RoHS w zakresie ochrony środowiska; dostępna na zamówienie grubość złota, modyfikacja szpilki na żądanie
Typowe zastosowanie
- Inteligentne urządzenia IoT: inteligentna brama, inteligentny terminal czujników, węzeł zbierania informacji na krawędzi
- Nadzór i bezpieczeństwo: kamery IP, kamery noszone na ciele, urządzenia do nagrywania wideo
- Przemysłowy sprzęt wbudowany: płyta sterowania przemysłowa, rejestrator danych, jednostka monitorowania terenowego
- Inteligentny sprzęt dla konsumentów: przenośny rejestrator, przyrząd przenośny, mini-terminal POS
- Sprzęt związany z transportem: rejestrator pomocniczy pojazdu, moduł obwodowy pokładowy
- Urządzenia pomocnicze związane z medycyną (inne niż implanty): przenośne urządzenie do rejestracji danych diagnostycznych
- Elektronika edukacyjna, moduły peryferyjne jednoosobowych komputerów
Zalety produktu
- Zróżnicowanie układu centralnego: Większość konkurencyjnych gniazdek TF 1,5 H wykorzystuje konstrukcję ośrodkowego szczytu; nasz układ środkowego szczytu uwalnia ciśnienie w kierunku PCB, zmniejsza ryzyko przepływu sygnału dla szybkich obwodów SDIO,uproszcza pracę nad układem płyt wielowarstwowych dla inżynierów sprzętowych.
- UL94V‐0 podstawa LCP jako standardowa konfiguracja: Wiele tanich alternatyw wykorzystuje plastiki inne niż V0; nasz domyślny materiał UL94V-0 pomaga klientom bezpośrednio przejść certyfikację bezpieczeństwa pożarowego produktu, eliminując dodatkowe obciążenie pracą kwalifikacyjną materiałów.
- Proces selektywnego złotowania: Złoto stosowane tylko w strefie krytycznego kontaktu zamiast całkowitego złotowania; równoważenie niezawodnej wydajności kontaktu i kosztów BOM, unikanie zbyt drogiego całkowitego złota.
- Kompaktowy kontur typu skrócony: Optymalizowany wymiar konturów w porównaniu z gniazdkami o standardowej długości 1,5 H; dopasowanie ultracienkiej konstrukcji obudowy bez poświęcania wytrzymałości mechanicznej.
- Stabilna spójność produkcji masowej: Ścisła kontrola koplanarności ≤0,10 mm, mniejsze ryzyko lutowania w otwartym obwodzie w produkcji masowej SMT; zmniejszenie skarg dotyczących rozpoznawania intermitentów po sprzedaży spowodowanych słabą koplanarnością.
- Elastyczna możliwość dostosowania: Szybka modyfikacja przełącznika wykrywającego karty (NO/NC), grubość złota, częściowe pominięcie szpilki; wsparcie próbki wstępnej przed zamówieniem masowym do walidacji projektu.
P1: Czy ten gniazdo obsługuje karty microSD wysokiej prędkości UHS-I, karty o dużej pojemności (128 GB / 256 GB)?
Odpowiedź: Tak, gniazdo spełnia specyfikacje mechaniczne i elektryczne micro-SD; maksymalna pojemność karty zależy od sterownika układu, a nie od samego gniazda.Działa z kartami micro-SD / TF UHS-I przy odpowiednim zaprojektowaniu sprzętu.
P2: Jaka jest różnica pomiędzy gniazdem centralnym a gniazdem krawędziowym 1,5 H TF?
Odpowiedź: Środkowa szpilka umieszcza podkładki lutowe z dala od krawędzi PCB; ślady sygnału mogą być skierowane do środka do PCB, zmniejszając zatłoczenie śladów obszaru krawędzi.Wybierz środkowy szpil, gdy przestrzeń na krawędzi PCB jest zatłoczona lub integralność sygnału SDIO o dużej prędkości ma znaczenie.
P3: Czy mogę użyć odcisku plastikowego w wersji o normalnej temperaturze dla tego gniazda UL94V-0?
Odpowiedź: Odcisk jest kompatybilny mechanicznie, ale materiał z tworzyw sztucznych jest inny.
P4: Mój produkt ma środowisko pracy bogate w drgania; czy wystąpi wycofanie się z karty?
W przypadku silnych drgań należy zoptymalizować strukturę mechaniczną całego sprzętu;Proponujemy przeprowadzenie testów weryfikacji drgań i wstrząsów w fazie prototypu..
P5: Jaki jest czas realizacji próbki i produkcji masowej?
Odp.: Próbki standardowe: 3-7 dni roboczych. Czas realizacji masowej produkcji zależy od ilości zamówienia; po otrzymaniu wymogu BOM udostępnimy formalny harmonogram.Wersja modyfikowana na zamówienie wymaga dodatkowego cyklu rozwoju próbek.
P6: Czy można dostosować grubość złota lub usunąć częściowe szpilki do projektu na zamówienie?
O: Tak, usługa OEM i ODM jest dostępna. Proszę podać szczegółowe wymagania lub wysłać rysunek do oceny.
P7: Jakie ryzyko może wystąpić, jeśli temperatura lutowania z powrotem przekracza 260 °C?
Odpowiedź: Nadmierna temperatura może powodować deformację obudowy LCP i przesunięcie końcówki, co prowadzi do złego kontaktu karty lub awarii montażu.
