Name: Styk w dół Złącze FPC o skoku 0,5 mm 4-stykowe pod blokadą Typ SMT o wysokości 1,0 mm
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-T1S1-0010-A
Price: 4.01 USD
Availability: InStock

Do domu > Produkty > Złącze FFC FPC >

Styk w dół Złącze FPC o skoku 0,5 mm 4-stykowe pod blokadą Typ SMT o wysokości 1,0 mm

Złącze FPC o skoku 1

0 mm 0

5 Mm

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

XTKCONN

Orzecznictwo:

CE,SGS,ROHS,ISO9001

Numer modelu:

FPC**-T1S1-0010-A

Skontaktuj się z nami

Poproś o wycenę

Styk w dół Złącze FPC o skoku 0,5 mm 4-stykowe pod blokadą Typ SMT o wysokości 1,0 mm

Szczegóły produktu

Poziom:

0,5 mm

Wysokość:

1,0 mm

Pozycje:

4-60pin

Czas realizacji:

7-10 dni roboczych

Materiał okładki:

LCP UL94V-0 Czarny

Wytrzymuje napięcie:

250V AC, 1min

Podkreślić:

Złącze FPC o skoku 1

0 mm 0

5 Mm

Warunki płatności i wysyłki

Minimalne zamówienie

500 sztuk

Cena

Negotiable price

Szczegóły pakowania

opakowanie próżniowe, pudełka w kartonie

Czas dostawy

5-7 dni

Zasady płatności

Akredytywa, T/T, Payyal

Możliwość Supply

3KK szt.

Powiązane produkty

Złącze FPC/FFC Wysokość 4,65 mm Raster 0,5 mm 0,8 A 200 V AC/DC -40°C~80°C Złącza PCB

Najlepszą cenę

Złącze FPC 0,5 mm 5,4H złącza przewodów FFC płaski kabel do ekranu dotykowego

Najlepszą cenę

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector

Najlepszą cenę

0.5mm Pitch 60PIN Vertical Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Najlepszą cenę

Skontaktuj się z nami

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Skontaktuj się teraz

Opis produktu

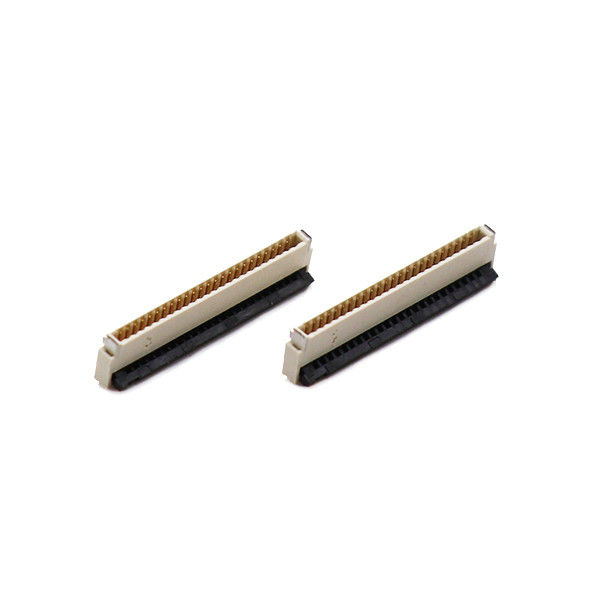

Złącze FFC FPC o rastrze 0,5 mm, wysokość 1,0 mm, z blokadą, typ SMT, wysokość 1,0 mm, styk dolny

Najważniejsze cechy produktu

Ultra niski profilWysokość montażu na płytce 1,0 mmOrientacja styku dolnego (kontakt od spodu), zoptymalizowana pod kątem prowadzenia padów FPC skierowanych w stronę płytki drukowanej
Mechanizm blokujący typu flip-lock z wyraźnym kliknięciem, mocne mocowanie FPC zapobiegające wibracjom i przypadkowemu wyciągnięciu
Drobny raster 0,5 mm, 4-pozycyjny, typ SMT do montażu powierzchniowego, kompaktowa obudowa oszczędzająca cenne miejsce na płytce drukowanej
Obudowa LCP odporna na wysokie temperatury, styki pokryte złotem, zgodność z RoHS i REACH dla globalnego dostępu do rynku
Opakowanie taśma-szpula do zautomatyzowanego montażu SMT na dużą skalę; dostępne standardowe stany magazynowe i wsparcie dla niestandardowych modyfikacji
Zrównoważony koszt i wydajność, zamiennik typu drop-in dla popularnych części markowych, krótkie terminy realizacji.

Specyfikacje

Element	Specyfikacja	Uwagi dla inżyniera
Raster	0,5 mm	Odstęp między środkami styków
Liczba pozycji	4 piny	Możliwość negocjacji niestandardowej liczby pinów
Wysokość montażu	1,0 mm	Całkowita wysokość po przylutowaniu do płytki drukowanej
Typ styku	Styk dolny (kontakt od spodu)	Pad FPC skierowany w stronę płytki drukowanej do włożenia
Styl blokady	Blokada od spodu (tylna blokada flip)	Przycisk flip od tyłu do blokowania FPC
Typ zakończenia	SMT Montaż powierzchniowy	Tylko do lutowania rozpływowego
Kompatybilna grubość FPC / FFC	0,30 mm ±0,03 mm	Potwierdź grubość FPC przed projektowaniem płytki drukowanej
Siła trzymania FPC	≥0,3 N na pin	Wydajność zapobiegająca wyciągnięciu pod wpływem wibracji
Trwałość połączenia	Minimum 250 cykli	Normalny cykl życia aplikacji, nie do częstego wkładania/wyjmowania w terenie
Materiał obudowy	LCP, UL94-V0 Czarny	Wysoka odporność na ciepło do lutowania rozpływowego bezołowiowego
Materiał styku	Stop miedzi	Wysoka sprężystość listwy sprężystej
Pokrycie styku	Podkład niklowy + pokrycie złotem na powierzchni styku; cyna na końcówkach lutowniczych SMT	Grubość złota regulowana dla projektów w środowisku korozyjnym

Styk w dół Złącze FPC o skoku 0,5 mm 4-stykowe pod blokadą Typ SMT o wysokości 1,0 mm

Typowe zastosowania

Elektronika użytkowa: Inteligentne urządzenia noszone, moduły mini-kamer, pomocnicze połączenia małych wyświetlaczy, ręczne urządzenia IoT
Inteligentny dom: Małe moduły czujników, podrzędne płytki paneli sterowania domowego, wewnętrzne połączenia sygnałowe inteligentnych zamków
Pomocniczy sprzęt medyczny: Niskoprzepustowe połączenia sygnałowe przenośnych akcesoriów medycznych (dostępna opcja bezhalogenowa)
Sterowanie przemysłowe: Kompaktowy węzeł czujników, wewnętrzne okablowanie pomocniczych płyt sygnałowych urządzeń terenowych
Elektronika akcesoriów samochodowych: Wewnętrzne pomocnicze połączenia sygnałowe niezwiązane z bezpieczeństwem (prosimy o kontakt w sprawie wersji z ulepszeniem klasy samochodowej)
Testy i oprzyrządowanie: Wewnętrzne połączenia w przyrządach testowych o krótkim czasie życia

Przewodnik wyboru i projektowania dla klienta

Przed wyborem tego produktu

Potwierdź kierunek styku: Jest to Styk dolny. Pady przewodzące FPC muszą być skierowane w stronę płytki drukowanej podczas wkładania. Jeśli pady FPC są skierowane do góry, potrzebujesz wariantu styku górnego. Niewłaściwy kierunek styku prowadzi do braku połączenia elektrycznego.
Sprawdzenie luzu mechanicznego:
- Przestrzeń pionowa: Zarezerwuj ≥1,1 mm luzu nad złączem po montażu, aby uniknąć nacisku obudowy na mechanizm flip.
- Przestrzeń przód-tył: Upewnij się, że mechanizm flip od spodu ma wystarczającą przestrzeń ruchu z tyłu do otwarcia blokady.
Blokowanie FPC: Należy używać FPC/FFC o grubości 0,30 mm ±0,03 mm. Zbyt cienki FPC spowoduje niewystarczające trzymanie; zbyt gruby FPC uszkodzi blokadę i styki sprężyste.
Zasada ograniczenia prądowego: W przypadku długotrwałej ciągłej pracy, każdy styk powinien pracować z prądem ≤0,35 A; nie należy stosować pełnego prądu znamionowego 0,5 A.
Stopka płytki drukowanej: Użyj naszej oficjalnej rysunkowej stopy 2D; nie kopiuj stopy z podobnych części innych dostawców; drobne różnice wymiarowe spowodują niepowodzenie lutowania.
Ograniczenie zastosowania: Złącze to jest zoptymalizowane do sygnałów jednokierunkowych o niskiej i średniej prędkości. Jeśli potrzebujesz transmisji wideo/danych o wysokiej prędkości, skontaktuj się z naszym zespołem inżynierskim w celu rekomendacji ulepszonego modelu.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Wskazówki dotyczące zamawiania

Zamówienie próbek: Wsparcie dla próbek w małych ilościach do walidacji prototypów.
Produkcja masowa: Domyślne opakowanie to taśma-szpula. Określ, jeśli potrzebujesz opakowania na tacce.
Niestandardowe żądania: Prześlij swoje wymagania dotyczące grubości pokrycia złotem, braku halogenów, alternatywnej liczby pinów.

FAQ

P1: Co się stanie, jeśli włożę FPC z padami skierowanymi do góry do tego złącza ze stykiem dolnym?

O1: Nie zostanie osiągnięte żadne połączenie elektryczne. Fizyczne włożenie jest możliwe, ale obwód nie będzie przewodził. Zawsze sprawdzaj orientację padów FPC w stosunku do rysunku w karcie katalogowej przed budową prototypu płytki drukowanej.

P2: Czy to złącze może działać po dwukrotnym lutowaniu rozpływowym?

O2: Tak, dopuszczalne są maksymalnie 2 cykle lutowania rozpływowego bezołowiowego zgodnie z naszym profilem rozpływowym. Więcej niż dwa lutowania mogą zdeformować obudowę LCP i pogorszyć wydajność styku. Unikaj powtarzalnego gorącego przeróbki na zmontowanej jednostce.

P3: Mój produkt końcowy jest narażony na środowisko o wysokich wibracjach, czy FPC się poluzuje?

O3: Mechanizm blokady od spodu zapewnia przyzwoite trzymanie. W przypadku ekstremalnych scenariuszy wibracji sugerujemy dodanie mechanicznego odciążenia kabla FPC w układzie płytki drukowanej lub wybór wersji z wyższą siłą trzymania.

P4: Czy mogę używać tego złącza do USB, HDMI lub sygnału wideo o wysokiej prędkości?

O4: Nie zaleca się. Jest to ogólnego przeznaczenia złącze FPC do sygnałów o niskiej i średniej prędkości, bez konstrukcji końcówek o kontrolowanej impedancji. W przypadku interfejsów o wysokiej prędkości prosimy o kontakt z naszym inżynierem w celu uzyskania dedykowanej serii FPC o wysokiej prędkości.

P5: Mechanizm blokujący jest uszkodzony po montażu, jakie są możliwe przyczyny?

O5: Typowe przyczyny źródłowe:

Włożenie zbyt grubego FPC i wymuszone zamknięcie blokady;
Niewłaściwa obsługa: naciskanie mechanizmu ostrym narzędziem;
Zakłócenia mechaniczne od obudowy produktu ściskającej część flip. Postępuj zgodnie z procedurą wkładania opisaną w karcie katalogowej: wkładaj FPC płasko i poziomo, a następnie delikatnie zamknij blokadę flip, aż usłyszysz wyraźny dźwięk kliknięcia.

P6: Czy oferujecie równoważne zamienniki dla części Hirose / TE / Kyocera?

O6: Tak, podaj numer części konkurencji, a nasz zespół inżynierski sprawdzi wymiary, kierunek styku, typ blokady i parametry elektryczne, aby potwierdzić zamiennik typu drop-in.

P7: Jakie dokumenty można dostarczyć do oceny?

O7: Karta katalogowa, rysunek wymiarowy 2D, model 3D STEP, raport z testów RoHS-REACH, raport z podsumowania laboratoryjnych testów mechaniczno-elektrycznych.
