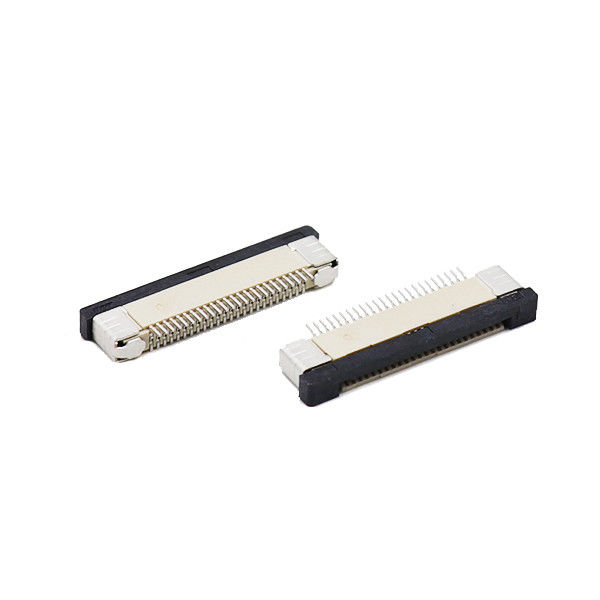

Złącze FFC/FPC 0,5 mm Odległość FPC H=2,0 2,5 3,0 serii suwaków SMT
Najważniejsze informacje o produkcie
- 0.5 mm cienka rozpiętość, pozycja 40, mocowanie powierzchniowe SMT, 3 opcje wysokości układania: 2,0 mm / 2,5 mm / 3,0 mm, rodzina części obejmuje wiele wymagań dotyczących wysokości obudowy
- Konstrukcja siłownika typu ZIF flip-lock, niska siła wstawiania, wyraźna reakcja kliknięcia w celu zapobiegania niepełnej pozycji siedzącej FPC i awarii intermitenta pola
- Terminale z fosforu-brązu ze selektywnym złotem, stabilne osiągi kontaktowe dla transmisji sygnału LVDS, MIPI-DSI, równoległego wyświetlacza RGB
- Obudowa LCP o wysokiej temperaturze, w pełni kompatybilna z bezłowiowym lutowaniem ponownym; opakowanie taśmowe na rolce do masowej produkcji SMT dużych prędkości
- Kontakt górny / kontakt dolny opcjonalny; obsługuje standardowe płaskie elastyczne kable FPC / FFC o grubości 0,3 mm.
- Zgodność z RoHS‐2.0 i REACH; ścisła spójność serii do serii, wsparcie próbki, modyfikacja na zamówienie dostępna dla projektów OEM
Opis
| Głupota |
0.5 mm |
| Wysokość |
20,0 mm |
4-60pin dostępne |
|
30,0 mm |
36-40-45-50-54-55-60pin dostępne |
| Rodzaj montażu |
SMT/ZIF |
| Lokalizacja kontaktu |
Kontakt jednostronny |
| Rodzaj |
Zamknięcie przesuwne |
| Obecny rating |
0.5A/Pin Max |
| Poziom napięcia |
50V AC/DC MAX |
| WytrzymałośćVwiekowe |
250 V prądem przemiennym, 1 min. |
| Materiał na okładce |
LCP UL94V-0 czarny |
| Mieszkania |
LCP UL94V-0 Naturalny |
| Tzęb/kontakt |
Zestaw miedzi |
| Włócznienie |
Wyroby z cytryny |
| Temperatura działania |
-40°C do +85°C |
| Czas realizacji |
7-10 dni roboczych |
Typowe zastosowania
- Urządzenia wyświetlające i dotykowe: TFT-LCD, moduły ekranu OLED, sterowniki dotykowe, przemysłowe panele interfejsu człowiek-maszyna, terminale POS
- Elektronika wbudowana i konsumencka: Komputery z jedną płytą, urządzenia przenośne, drukarki, inteligentne domowe panele sterujące
- Sprzęt kontrolny przemysłowy: Czujniki przemysłowe, moduły pozyskiwania danych, jednostki pomocnicze automatyki fabrycznej, interfejsy wyświetlania wewnętrznego kamer nadzoru
- Urządzenia elektroniczne medyczne: Sprzęt do monitorowania pacjentów, moduły pomocnicze diagnostyczne (inne niż implanty), przenośne instrumenty medyczne wewnętrzne z elastycznym połączeniem
- IOT i sprzęt peryferyjny: Akcesoria do bramek, inteligentne akcesoria do urządzeń noszonych, sprzęt do badań i pomiarów, wewnętrzne połączenia sygnałowe
Częste pytania
P1: Czy mogę wymienić części H2.0 / H2.5 / H3.0 bezpośrednio na tym samym PCB?
Odpowiedź: Tak. Ta rodzina produktów przyjmuje zunifikowany układ SMT pad. Można zmienić wysokość układania poprzez przełączanie tylko numeru części; nie ma potrzeby zmiany PCB.musi odpowiadać mechanicznej otwartości obudowy.
P2: Co się dzieje, jeśli FPC jest wprowadzany niepełnie?
A: W przypadku gdy FPC nie jest ustawiony w pozycji, uruchomienie blokady nie może się całkowicie zamknąć; w przypadku przymusowego zamknięcia w stanie częściowego wstawienia wystąpi awaria sygnału przerywanego lub otwartego obwodu.Zawsze potwierdzaj wyraźny dźwięk "kliknij", gdy blokujesz siłownik.
P3: Czy mogę użyć ręcznego lutownicy do przeróbki?
Odpowiedź: do ograniczonej naprawy dozwolone jest ręczne żelazo. Utrzymać temperaturę żelaza ≤ 350 °C, czas lutowania na szpilkę ≤3 sekundy. Nigdy nie dotykać plastikowej obudowy LCP gorącym końcem żelaza,Roztopienie obudowy spowoduje trwałe uszkodzenie złączaMaksymalnie dopuszczalne czasy ponownej pracy: 2 razy na złącze.
P4: Jaki kabel FPC/FFC powinienem kupić, aby pasować do tego złącza?
A: Standardowe: 0,5 mm rozmiar, 40 obwodów, całkowita grubość 0,30 mm. Potwierdź, czy potrzebujesz wzmacniacza na końcu wkładu FPC.
P5: Czy ten złącze obsługuje sygnał MIPI/LVDS dużych prędkości?
W przypadku sygnałów różniczkowych dużych prędkości ogólna wydajność systemu zależy od kontroli impedancji FPC, projektowania śladów PCB i układu naziemnego.Proponujemy wspólną walidację z dostawcą FPC.
P6: Jaki jest okres trwałości złączy opakowanych w cewki?
A: W oryginalnym, zamkniętym opakowaniu, przechowywanie ≤ 40 °C / ≤ 70% RH, okres trwałości 6 miesięcy.zakończenie montażu SMT w ciągu 72 godzin w normalnym otoczeniu warsztatu w celu uniknięcia utleniania końcowego.
P7: Czy możecie dostarczyć pliki i arkusze danych Altium/KiCad PCB?
Odpowiedź: Tak. Skontaktuj się z naszym zespołem sprzedaży, aby poprosić o oficjalną kartę danych, model 3D STEP i bibliotekę odcisków PCB do oceny inżynieryjnej.
P8: Czy mogę uzyskać próbki w niewielkiej ilości przed zamówieniem masowym?
O: Usługa próbki jest dostępna do walidacji projektu. Standardowe próbki są szybko wysyłane; w przypadku dostosowanych wariantów wymagana jest oferta czasu realizacji narzędzi.
