Szczegóły Produktu:
|
| Rodzaj: | Kabel FFC | Opis: | płyta dvi fpc |
|---|---|---|---|
| Usługa: | Akceptacja OEM ODM | Główny materiał: | złocona/ocynowana miedź |
| Poziom: | 0,5 mm | Kolor: | Biało żółty |
| High Light: | Kabel taśmowy FPC płyty DVI,kabel taśmowy FPC 50-pinowy,kabel płaski DV FFC |
||

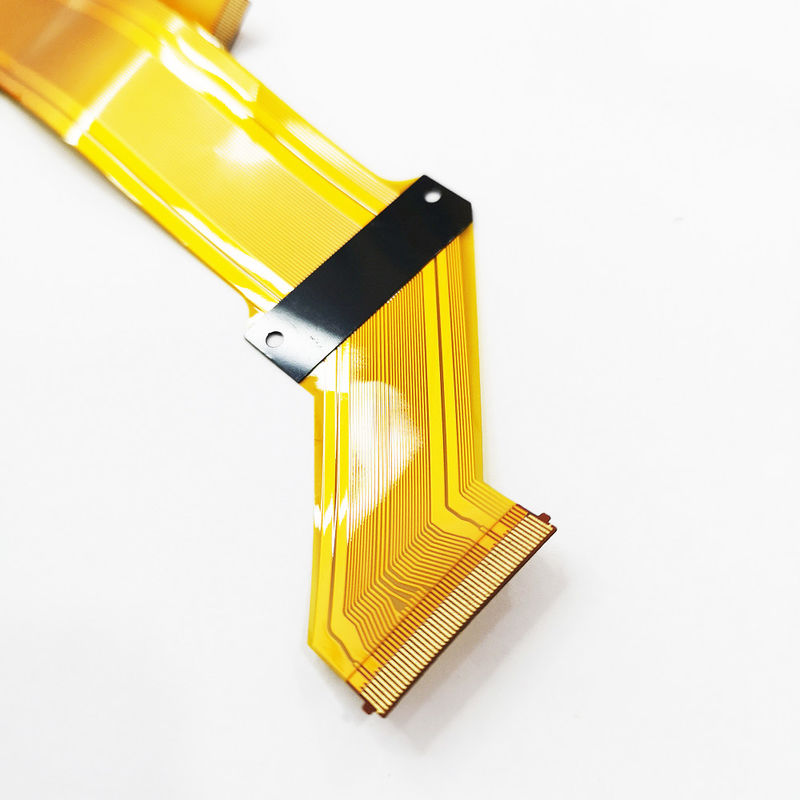

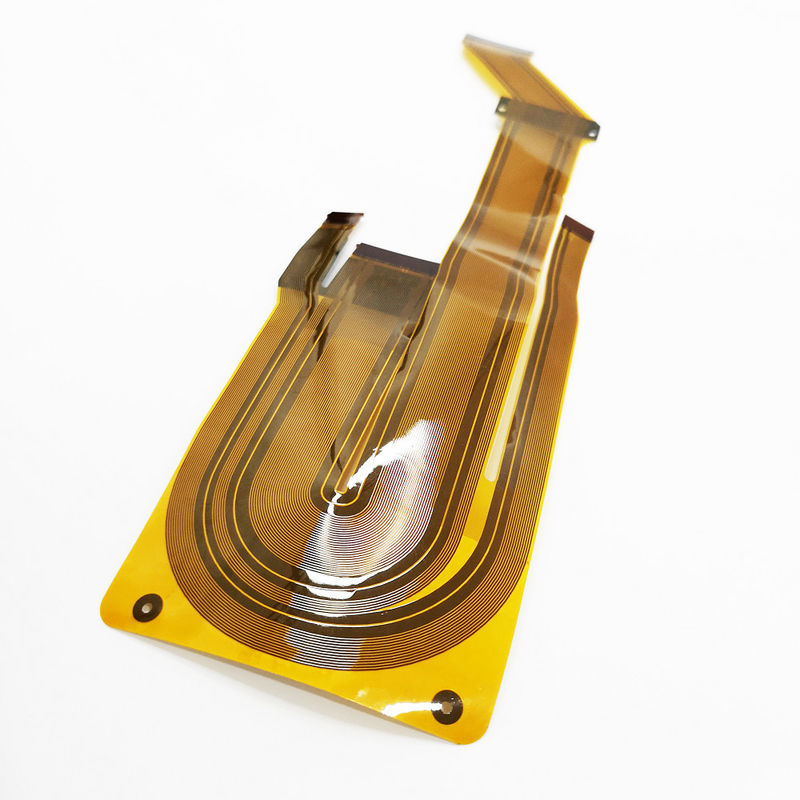

Wejście kabla FPC Płyta Dvi 50pin dla DV
Opis produktu
| Rzeczy | Paramerers |
| Dwustronna/Mulyti-warstwa | |
| Maksymalny rozmiar panelu | 32 '* 20' (800 mm * 508 mm) |
| Minimalna ścieżka/przerwa IL | 0,075 mm/0,075 mm (3 mil/3 mil) |
| Min pierścień pierścieniowy na warstwie wewnętrznej z jednej strony | 3 mil (0,075 mm) |
| Maksymalna masa Cu OL | 6 uncji (210um) |
| Maksymalna waga Cu 1L | 12 uncji (420um) |
| Grubość gotowej płyty | 0,20-6mm |
| Liczba warstw | 2-32L |
| Rejestracja warstwy do warstwy | ±3mil (±76um) |
| Minimalna średnica gotowego otworu | 0,15 mm (6 mil), 0,1 mm (4 mil) dla HDI |
| Dokładność pozycji otworu | ±2mil (±50um) |
| Slot hloe Tolerancja | ±3mil (±75um) |
| Tolerancja średnicy PTH | ±2mil (±50um) |
| Tolerancja średnicy NPTH | ±1mil (25±um) |
| Maksymalny współczynnik kształtu PTH | 10:1 |
| Miedź na ścianie otworów | 0.4-2mil (10-50um) |
| Tolerancja rejestracji wzoru graficznego | ±3mil (0,075um) |
| Minimalna ścieżka/przerwa 1L (mil)-zależna od wagi miedzi | 3mil/3mil (75um/75um) |
| Tolerancja trawienia toru | ±1mil (±25um) |
Podanie
ONasze produkty są szeroko stosowane w telekomunikacji, sieciach komputerowych, sprzęcie medycznym i wielu innych dziedzinach zaawansowanych technologii.
Nasze Usługi
Dzięki naszym profesjonalnym działam możemy zaoferować:
Projektowanie PCB
Produkcja PCB: potrzebny plik PCB lub plik Gerber
Montaż PCB PCBA SMD SMT: potrzebna lista Bom
Projekt elektroniczny
Inżynieria odwrotna - kopiowanie PCB, klonowanie PCB, dekodowanie IC
Zaopatrzenie w komponenty
Test gotowego produktu PCB PCBA
Produkcja masowa
Produkcja kontraktowa
NDA — Umowa o zachowaniu poufności
Nasze możliwości produkcyjne PCB
| Przedmiot | Specyfikacja | |
| 1 | Liczba warstw | 1-16 warstw (standard) |
| 2 | Materiał | FR4, aluminium, FPC |
| 3 | Wykończenie powierzchni | HASL (LF), złocenie, Enig, złoto zanurzeniowe, cyna zanurzeniowa, OSP |
| 4 | Grubość płyty wykończeniowej | 0,2 mm-6,00 mm (8 mil-126 mil) |
| 5 | Grubość miedzi | 1/2 uncji min; 12 uncji maks |
| 6 | Maska lutownicza | Zielony/Czarny/Biały/Czerwony/Niebieski/Żółty |
| 7 | Min. Szerokość śladu i odstępy między liniami | 0,075 mm/0,1 mm (3 mil/4 mil) |
| 8 | Min. Średnica otworu do wiercenia CNC | 0,1 mm (4 mil) |
| 9 | Min. Średnica otworu do wykrawania | 0,9 mm (35 mil) |
| 10 | Największy rozmiar panelu | 610mm*508mm |
| 11 | Pozycja otworu | +/- 0,075 mm (3 mil) Wiercenie CNC |
| 12 | Szerokość przewodu (W) | 0,05 mm (2 mil) lub; +/-20% oryginalnej grafiki |
| 13 | Średnica otworu (H) | PTH L: +/-0,075 mm (3mil);Bez PTH L: +/-0,05 mm (2mil) |
| 14 | Tolerancja zarysu | 0,125 mm (5 mil) CNC Routing; +/- 0,15 mm (6 mil) przez wykrawanie |
| 15 | Wypaczanie i skręcanie | 0,70% |
| 16 | Rezystancja izolacji | 10Kohm-20Mohm |
| 17 | Przewodność | <50ohm |
| 18 | Napięcie testowe | 10-300V |
| 19 | Rozmiar panelu | 110 × 100 mm (min); 660 × 600 mm (maks.) |
| 20 | Błędna rejestracja warstw | 4 warstwy: maks. 0,15 mm (6 mil); 6 warstw: maks. 0,25 mm (10 mil) |
| 21 | Min.odstęp między krawędzią otworu a obwodowym wzorem warstwy wewnętrznej | 0,25 mm (10 mil) |
| 22 | Minimalny odstęp między układem płytki a układem obwodówwarstwy wewnętrznej | 0,25 mm (10 mil) |
| 23 | Tolerancja grubości płyty | 4 warstwy: +/- 0,13 mm (5 mil); 6 warstw: +/- 0,15 mm (6 mil) |
| 24 | Kontrola impedancji | +/-10% |
| 25 | Inna impedancja | +-/10% |
FAQ
P1: Jakie są główne rodzaje usług PCB i PCBA?
Odp .: Płyta główna urządzeń przemysłowych / urządzeń medycznych / urządzenia komunikacyjne / urządzenia bezprzewodowe / urządzenia elektroniki użytkowej.
P2: Czy jesteś fabryką lub firmą handlową?
Odp .: Jesteśmy fabryką usług jednego przystanku PCBA PCBA OEM.
P3: Ile masz linii SMD?
A: 8 linii, sprzęt z Japonii, marka YAMAYA.
P4: Czy potrzebuję kopii PCB lub projektu PCB lub przeprojektowania PCB?
O: Z naszymi profesjonalnymi zespołami.z pełnym doświadczeniem możemy zapewnić Państwu dobre usługi:
a, plik schematu PCB;
b, Szczegółowy opis funkcji;
c,Dwie lub więcej próbek roboczych;
d, wszelkie szczegółowe informacje, które możesz podać.
