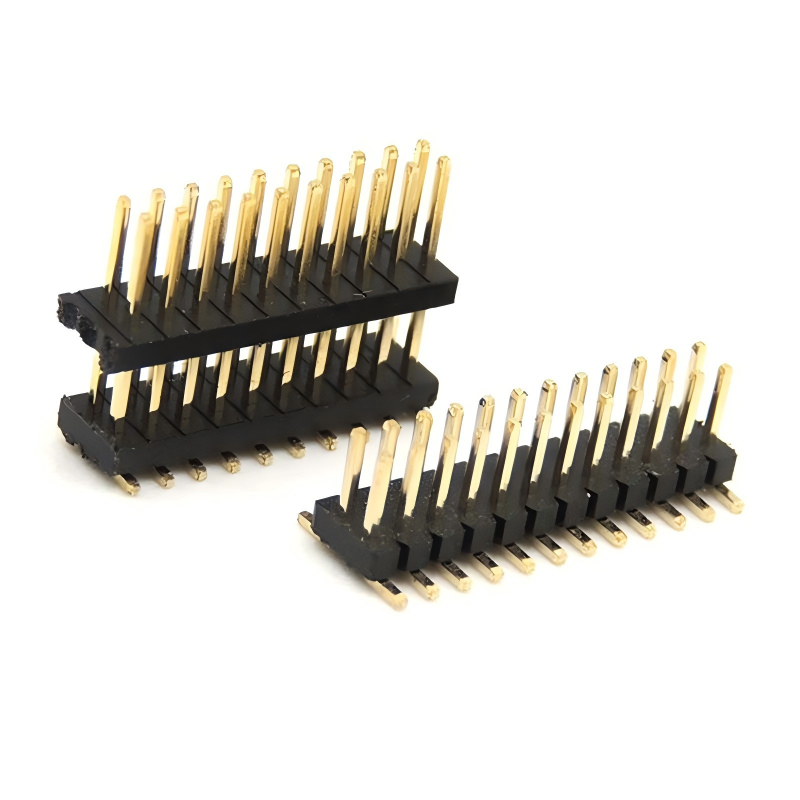

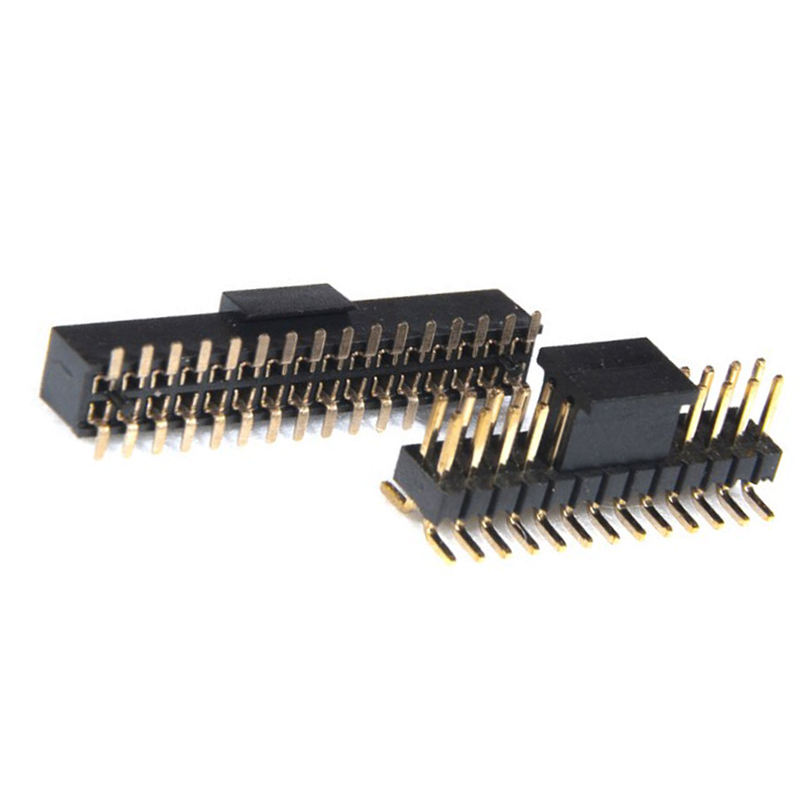

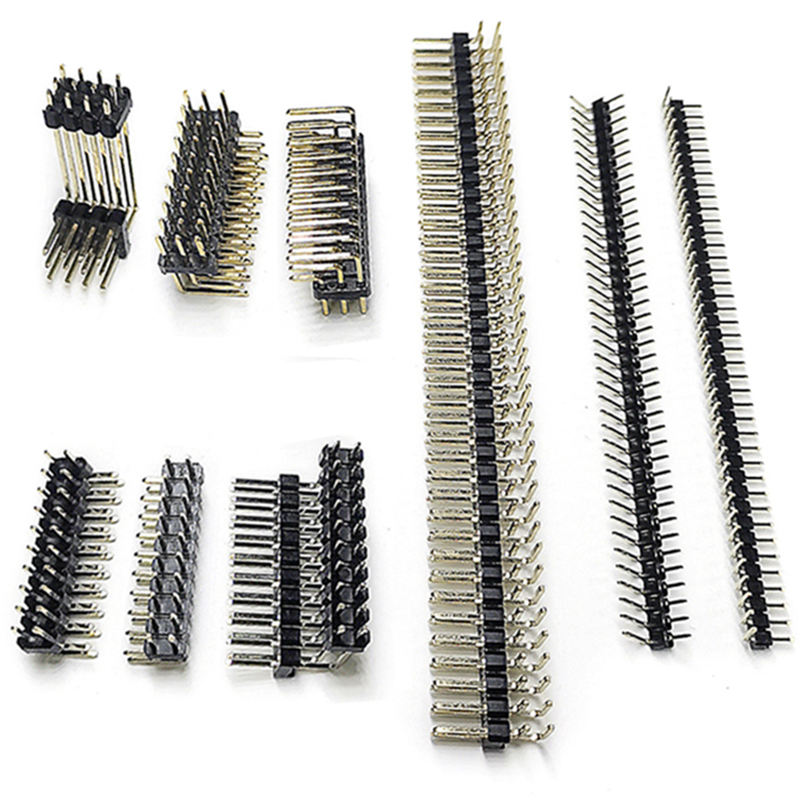

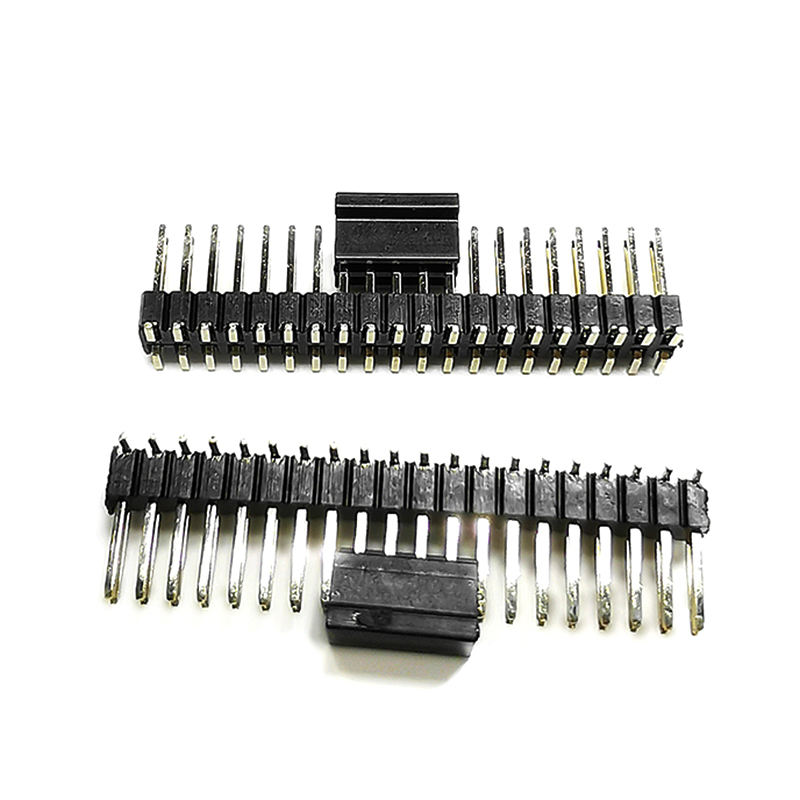

Przycisk Fit Dual 6 8 20 Pin 2*14 2*3 5 Kobieta 1mm 1.27mm 2mm 2.54mm kąt odbicia SMD/SMT Header Long Pin Header Male Connector

Złącze męskie typu Press-Fit / SMT / THT z długim pinem – rozstaw 1.0 / 1.27 / 2.0 / 2.54 mm, pojedynczy i podwójny rząd (2×3 / 2×7 / 2×10 / 2×14), prosty / kątowy / SMD, niestandardowa długość pinu

Opis produktu

Przegląd

Ta rodzina złączy męskich z długim pinem obejmuje cztery dominujące rozstawy między płytkami (1.0 / 1.27 / 2.0 / 2.54 mm) w pojedynczym i podwójnym rzędzie, z trzema równoległymi stylami zakończeń: zgodny press-fit (bezlutowe połączenie backplane), SMT gull-wing kątowy (automatyczne pozycjonowanie) i THT prosty z wydłużonym ogonem (łączenie mother-daughter, złącza debugowania, mezzanine). Dostępne są złącza dwurzędowe 2×3 / 2×7 / 2×10 / 2×14; dowolne 2×n od 2×2 do 2×40 są dostępne bez dodatkowych kosztów oprzyrządowania.

Kwadratowe piny wykonane są z mosiądzu obrabianego/cynowanego (2.54/2.0) lub brązu fosforowego (1.27/1.0), pokryte złotem w strefie styku z barierą niklową, cyną na zakończeniu. Obudowa wykonana jest z wysokotemperaturowego LCP lub PA6T (nie tylko PBT), dzięki czemu wersja SMT wytrzymuje lutowanie bezołowiowe w temperaturze 260°C przez 10 s zgodnie z IEC 60068-2-58 — ta sama klasa co seria SEKORM 296.

5 wyróżniających punktów sprzedaży

1.  Cztery rozstawy, jedna rodzina narzędzi​ – 1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm​ kwadratowy pin Ø0.4 / 0.46 / 0.5 / 0.64 mm odpowiednio; podwójny rząd 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) i dowolne 2×n pomiędzy, pojedynczy rząd 4/6/8/20/32/40 również objęte – kupujący zmienia rozstaw/liczbę pinów, nie dostawcę.

2. Trzy zakończenia równoległe​ – Zgodny ogon press-fit​ (Ø0.5 mm oko igły, bez lutowania, do backplane jak seria Hongyian PF) / SMT gull-wing RA​ (podkładka do pick-and-place, 260°C 10s zgodnie z SEKORM 296) / THT długi pin prosty​ (ogon 11.96 mm domyślnie, konfigurowalny 8.5–25 mm do stackowania/mother-daughter jak Connray MH25422).

3. Obudowa LCP / PA6T / PA9T wysokotemperaturowa, UL94 V-0​ – Nie tani poliester; wersja SMT wytrzymuje lutowanie bezołowiowe 260°C 10s, wersja THT lutowanie falowe OK; wybór izolatora odpowiada klasie przemysłowej Jetacon / SEKORM.

4. Prawdziwe 3A przy 2.54mm / 1A przy 1.27mm​ – Piny ze stopu Cu C2680 (2.54) lub brązu fosforowego C5210 (1.27), pokryte złotem 0.05µm / 0.76µm (30µ") opcja/matowe cynowanie; rezystancja styku ≤20 mΩ, rezystancja izolacji ≥1000 MΩ, wytrzymałość 500–600 V AC – parametry elektryczne jak w klasie tier-1 296/MH25422.

5. Odpowiedniki SEKORM 296 / Connray MH25422 / Amphenol / Har-win​ – Rozstaw 2.54mm = standardowa siatka 0.1"; podwójny rząd 1.27mm odpowiada rozstawowi mezzanine Harwin/Harting har-flex; udostępniamy rysunek porównawczy + 3D STEP w ciągu 24h.

Branże zastosowań

• Płytki mother-daughter / mezzanine​ – THT z długim pinem 2.54mm dla Raspberry Pi HAT / klasa har-flex 1.27mm dla karty 5G BBAI

• Backplane przemysłowe​ – Press-fit podwójny rząd 2.0mm 2×10 do FR4 1.6mm, bez lutowania falowego (przypadek użycia Hongyian PF)

• Płytki rozwojowe / zestawy ewaluacyjne​ – SMD RA 2×3 (klon PRT-27910) na oryginalnych układach SparkFun/Adafruit

• Sterowniki PLC / szynowe DIN​ – THT RA 2.54mm 2×7, 3A zasilanie+sygnał

• Podpłytka medyczna noszona​ – SMT RA 1.27mm 2×10, pokrycie złotem, niski profil 4.3 mm izolatora

• Moduł czujnika samochodowego​ – SMT 1.0mm 2×7, LCP V-0, -40~+105 ℃

• Urządzenia testujące / ATE​ – Długi pin 2.54mm 2×40 do płyt adapterów pogonowych

 Opcje dostosowania

• Rozstaw: 1.0 / 1.27 / 2.0 / 2.54 mm​ (inne 1.5/3.96 na życzenie)

• Rząd: pojedynczy/podwójny/potrójny

• Liczba pinów: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Zakończenie: Zgodny press-fit​ / SMT gull-wing (prosty/kątowy)​ / THT prosty z długim pinem​ / THT kątowy

• Długość pinu: stykowy 5.0–11.96 mm, ogon 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• Wysokość obudowy: 2.0 / 2.54 / 4.3 / 5.0 mm

• Pokrycie: Au flash / 15µ" / 30µ" + Ni / pełne cynowanie / duplex

• Obudowa: LCP / PA6T / PA9T / PBT czarny (kolor opcjonalny)

• Kołki: z kołkiem pozycjonującym / bez; opcjonalny trzpień press-fit

Proces niestandardowego wykonania

1. Zbieranie wymagań → 2. Ocena techniczna i wycena → 3. Przegląd i potwierdzenie rysunku 3D → 4. Forma / Narzędzia i prototyp → 5. Test próbki (rezystancja styku, retencja, reflow) i zatwierdzenie → 6. Produkcja masowa → 7. Końcowa kontrola jakości i wysyłka.

Nasza usługa

Dostępność i polityka próbek

Próbki są wysyłane do naszych klientów bezpłatnie na ich życzenie, pod warunkiem, że są skłonni pokryć koszty transportu, lub możemy pokryć koszty transportu dla niektórych starych klientów z naszej strony, lub klient może zapłacić z góry za transport, a my możemy wysłać próbki naszym kurierem.

Gwarancje/Rękojmie/Warunki

Zapewniamy gwarancję jakości produktu.
Zapewniamy szybką dostawę w ciągu 15 dni.
Warunki płatności obejmują T/T, ale podlegają negocjacjom, takim jak L/C, PayPal, Western Union i inne.

Obsługa posprzedażna

Doskonała obsługa jest oferowana poprzez naszą sieć biur i centrali.
Prosimy o kontakt z naszym działem sprzedaży marketingu telefonicznie lub e-mailowo, lub jeśli jest to wygodne, odwiedzenie naszego biura.
Oprócz przyjaznej obsługi oferujemy najbardziej konkurencyjne ceny i elastyczne harmonogramy.

FAQ

P: Jakie jest Twoje MOQ?

O: Nasze MOQ zazwyczaj wynosi 1000 sztuk, ale akceptujemy małe ilości zamówień do testowania.

P: Czy mogę odwiedzić Twoją fabrykę?

O: Zapraszamy do odwiedzenia naszej fabryki, pokażemy Ci nasz profesjonalny proces produkcji i mamy nadzieję na długoterminową współpracę z Tobą.

P: Jaki jest czas realizacji próbek? Jaki jest czas dostawy?

O: 7 dni na próbki i 15-20 dni na produkcję masową. Zależy to od ilości.

P: Jak mogę sprawdzić moje towary?

O: Możesz sprawdzić, odwiedzając fabrykę, prosząc stronę trzecią o sprawdzenie lub poprzez inspekcję zdjęć.

P: Ile kosztuje wysyłka do mojego kraju?

O: Fracht zostanie podany przez firmę spedycyjną na podstawie Twojej wagi brutto i objętości.

P: Skąd mam wiedzieć, czy moje zamówienie zostało wysłane?

O: Numer śledzenia (DHL, UPS, FedEx, TNT, EMS itp.), list przewozowy lotniczy lub B/L drogą morską zostanie wysłany do Ciebie, gdy tylko Twoje towary zostaną wysłane. Monitorujemy również dostawę i informujemy Cię. Zapewniamy pomocną obsługę posprzedażną. Wspieramy to, co sprzedajesz.

P: Czy mogę tworzyć spersonalizowane/niestandardowe produkty?

 O: Jasne, po prostu wyślij nam swój rysunek lub próbkę.
