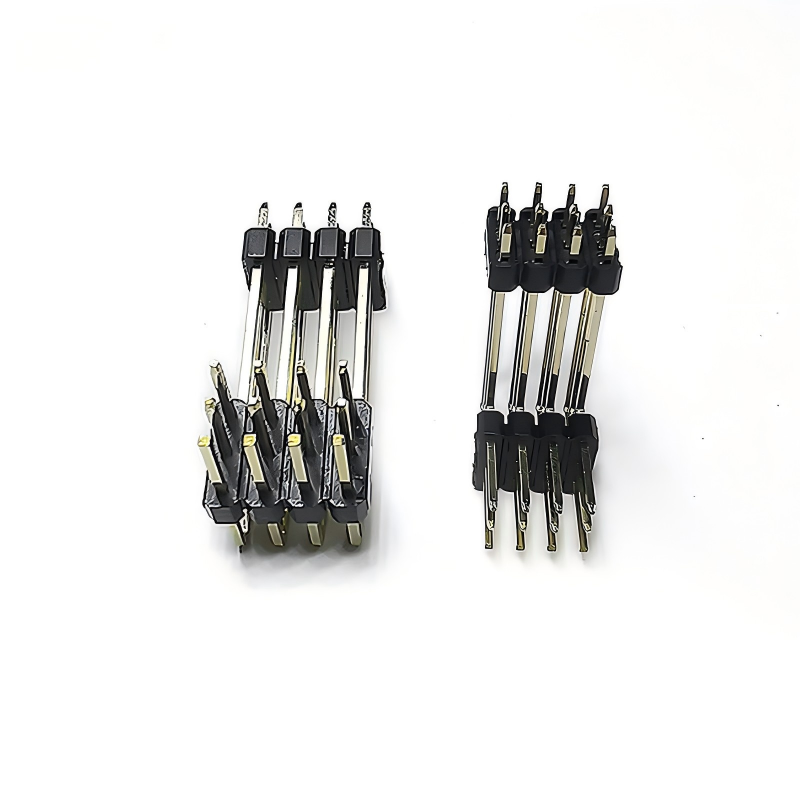

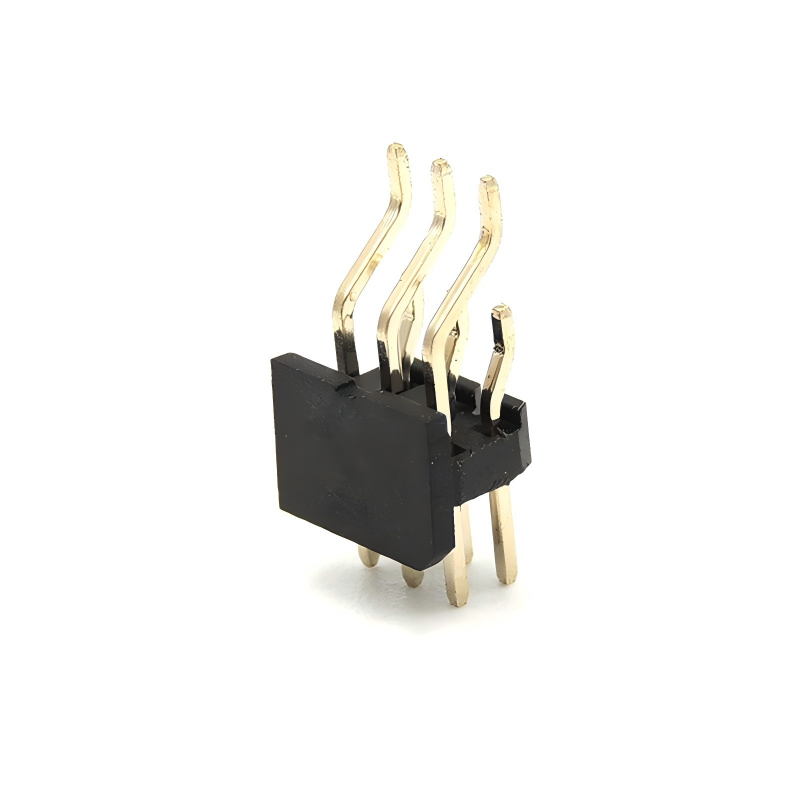

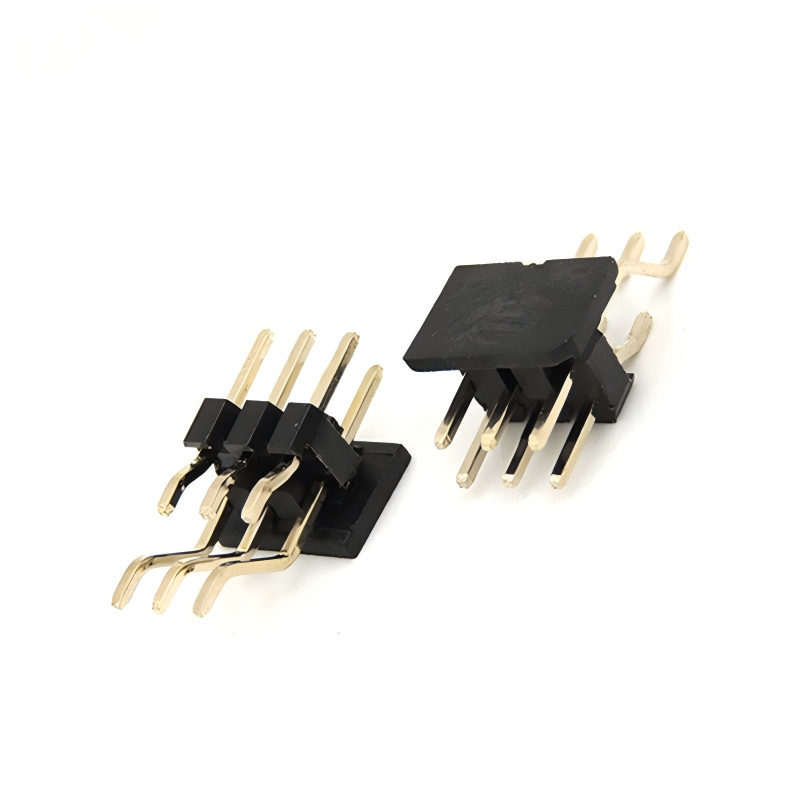

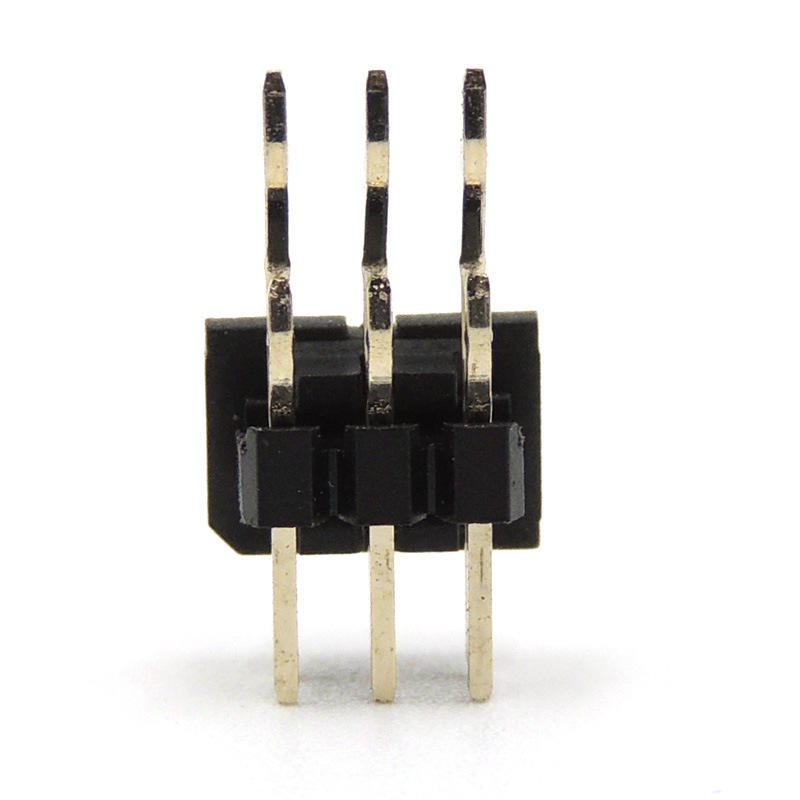

Dostosowane 2,54 mm dwurzędowe męskie złącze pinowe – montaż THT na PCB, złocenie niklu, do systemów bezpieczeństwa i modułów kamer IP, szybka dostawa bezpośrednio z fabryki

Opis produktu

Przegląd

Dostosowane dwurzędowe złącze pinowe męskie 2,54 mm to złącze przelotowe o rastrze 0,1 cala, dostosowane do systemów bezpieczeństwa i modułów kamer IP: mosiężne kwadratowe piny Ø0,64 mm w czarnym izolatorze PBT+30%GF UL94 V-0, proste 180°, złocone na niklu w strefie styku. Dostarczane jako odłamywany dwurzędowy pasek (2×20 = 40 pinów domyślnie dla elastycznego złącza modułu kamery; 2×5 dla kontrolera PoE; 2×40 dla płyty głównej DVR), z możliwością odłamywania co 2,54 mm.

Materiały

• Izolator: PBT  czarny UL94 V-0; opcja PA6T (ICKEY 6T) dla bezołowiowej fali 260°C; opcja Nylon 6T/GWT 750°C

• Pin: Mosiądz C2680 Ø0,64 mm kwadratowy; opcja brązu fosforowego C5210 dla >500 cykli

• Pokrycie: Złocenie 0,05 µm na 50 µ" Ni w strefie styku 5,84 mm; matowe cynowanie 2–3 µm na ogonie 3,0 mm; selektywne złocenie 30 µ" (0,76 µm)opcja przy MOQ 500 szt.

• Opcje plastikowe: pojedynczy plastik 2,5 mm wysokości / podwójny plastik wzmocniony (zapobiegający zginaniu)

Branże zastosowań

• Moduły kamer IP– 2×20 proste złącze na adapterze elastycznym płyty czujnika do płyty głównej, 2×5 na podpłycie sterownika IR-LED

• Płyta główna DVR / NVR– 2×40 dwurzędowe złącze tylne dla GPIO / alarmu / RS485 / audio

• Wtryskiwacz / przełącznik PoE– 2×5 złącze zasilania+danych, złocenie antyoksydacyjne w pomieszczeniu technicznym/szafie okablowania

• Czytnik kontroli dostępu– 2×5 / 2×10 dla Wiegand + LED + brzęczyk

• Inteligentna stacja drzwiowa / domofon wideo– 2×20 złącze mezaninowe do głównego MCU

• Kamera ruchu drogowego / ANPR– 2×40 przemysłowe złącze tylne, szeroki zakres temperatur -40~+105°C

• Hub czujników bezpieczeństwa– płyta agregująca PIR / dymu / pęknięcia szkła

Opcje dostosowywania

• Liczba pinów: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (odłamywany)

• Ogon: 3,0 mm (domyślnie) / 6,0 mm (6T) / 10,8 mm całkowita (klon Connfly) / 8,5 / 11,96 mm

• Plastik: pojedynczy 2,5 mm / podwójny 4,3 mm / 8,5 mm wysokości

• Izolator: PBT+30%GF czarny (domyślnie) / PA6T / Nylon 6T / kolor

• Pokrycie: złocenie / selektywne 30 µ" / pełne cynowanie / dwustronne

• Pin: mosiądz (domyślnie) / brąz fosforowy

• Orientacja: prosta/kątowa

• Pakowanie: worek PE/tubka/taca

Krok procesu dostosowywania

1. Zbieranie wymagań → 2. Ocena techniczna i wycena → 3. Przegląd i potwierdzenie rysunku 3D → 4. Forma / narzędzia i prototyp → 5. Test próbki (kontakt R, retencja, reflow) i zatwierdzenie → 6. Produkcja masowa → 7. Końcowa kontrola jakości i wysyłka.
