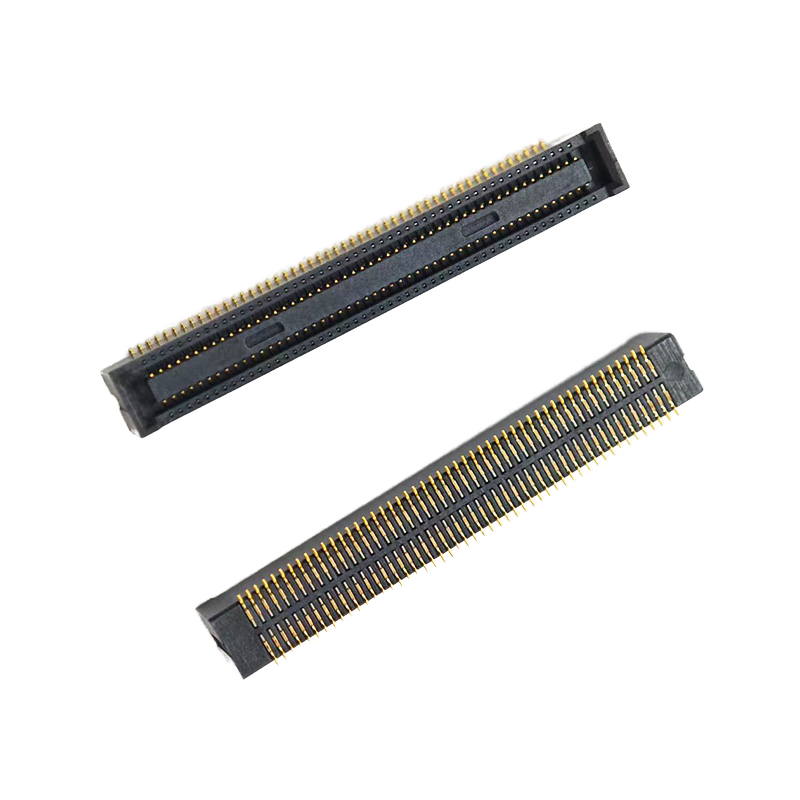

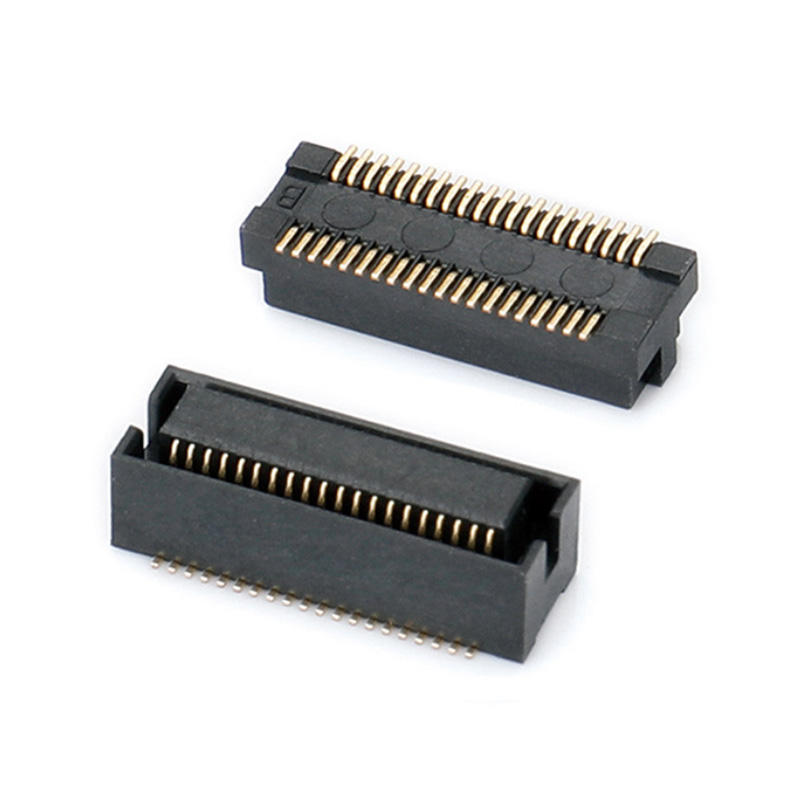

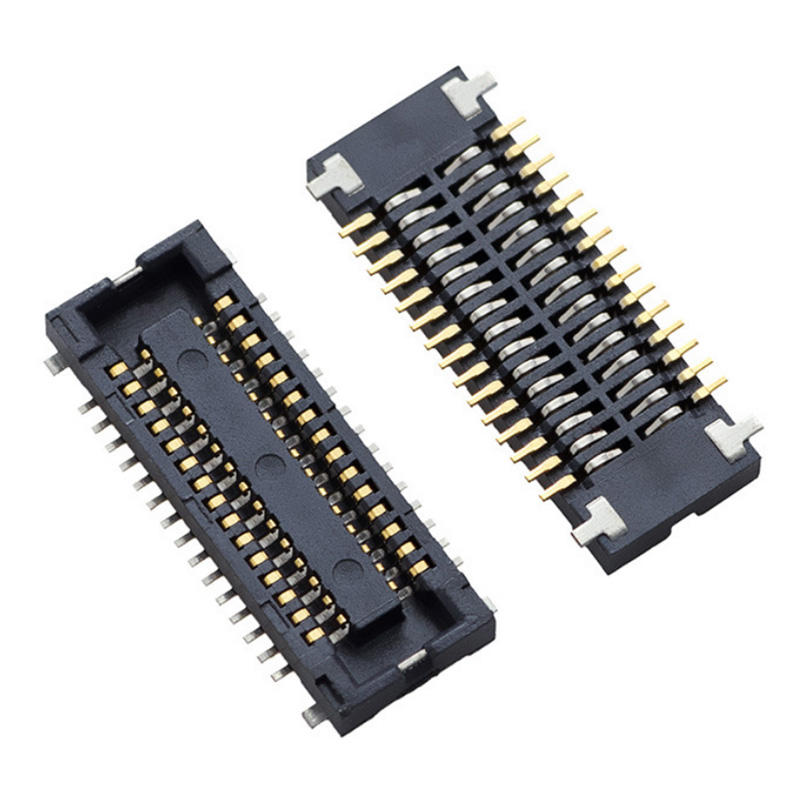

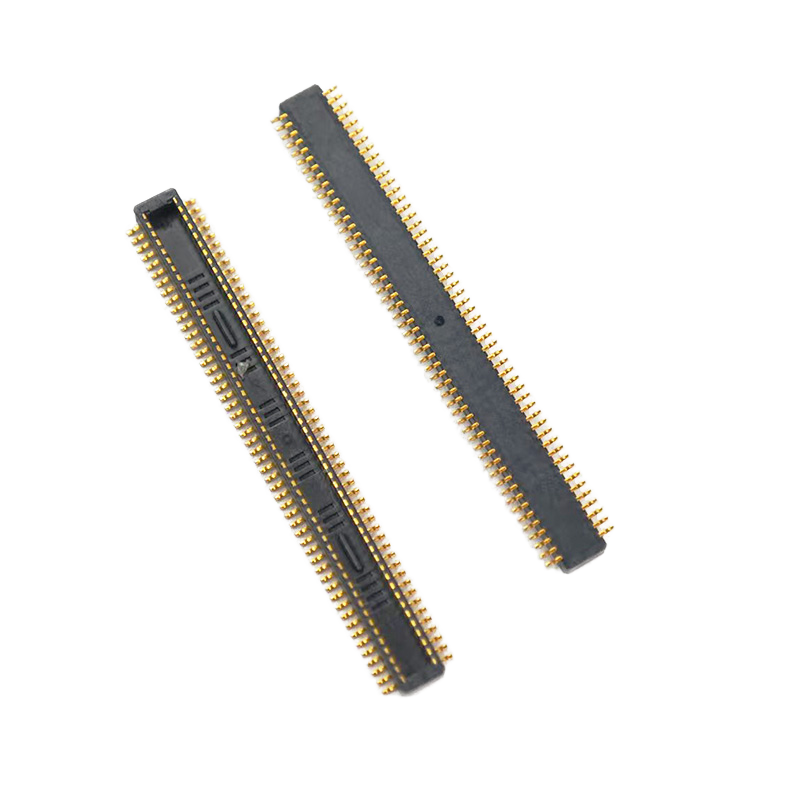

Złącze Board-to-Board 0,4 mm 0,5 mm 0,8 mm 20 30 40 80 100 pin Złącza PCB BTB

Opis produktu

Złącze Board-to-Board jest najpotężniejszym produktem wśród wszystkich złączy. Jest ono głównie stosowane w systemach zasilania, sieciach komunikacyjnych, przemyśle finansowym, windach, automatyce przemysłowej, sprzęcie medycznym, sprzęcie biurowym, sprzęcie AGD, przemyśle wojskowym i innych branżach. Obecnie główne rastry złączy Board-to-Board to 0,4 mm, 0,5 mm, 0,8 mm, 1,00 mm, 1,27 mm i tak dalej.

Cechy

• Konstrukcja z rastrem 0,5 mm dla układów PCB o dużej gęstości
• 50 pozycji (50P) obsługujących połączenia wielosygnałowe
• Konstrukcja męsko-żeńska umożliwiająca elastyczne układy stosów płytek
• Typ montażu SMT kompatybilny z procesami automatycznego montażu
• Kompaktowa konstrukcja do zastosowań elektronicznych z ograniczoną przestrzenią
• Nadaje się do modularnych architektur PCB
• Dostępne z różnymi wysokościami połączenia w zależności od wymagań aplikacji

Przewodnik wyboru technicznego

Złącze Board to Board o rastrze 0,4 mm

Zalecane dla:

• Ultra cienka elektronika użytkowa
• Urządzenia przenośne
• Kompaktowe moduły wyświetlaczy
• Elektronika noszona

Zalety:

• Wyższa gęstość kontaktów
• Zmniejszona powierzchnia zajmowana przez PCB
• Nadaje się do miniaturowych konstrukcji

Złącze BTB o rastrze 0,5 mm

Zalecane dla:

• Moduły sterowania przemysłowego
• Sprzęt komunikacyjny
• Wbudowane urządzenia komputerowe
• Inteligentne produkty elektroniczne

Zalety:

• Równowaga między rozmiarem a wytrzymałością mechaniczną
• Elastyczne opcje liczby pinów
• Nadaje się do ogólnych połączeń PCB o dużej gęstości

Złącze Board o rastrze 0,8 mm

Zalecane dla:

• Elektronika przemysłowa
• Moduły samochodowe
• Sprzęt serwerowy i komputerowy
• Zastosowania wymagające wyższych wymagań mechanicznych

Zalety:

• Bardziej wytrzymała konstrukcja połączenia
• Nadaje się do konstrukcji o większej liczbie pinów
• Łatwiejszy montaż w porównaniu do złączy o ultra-precyzyjnym rastrze

Aplikacje

Elektronika przemysłowa

• Płyty sterowania przemysłowego
• Urządzenia automatyki
• Wbudowane kontrolery
• Przyrządy pomiarowe

Sprzęt komunikacyjny

• Urządzenia sieciowe
• Moduły komunikacyjne
• Jednostki przetwarzania sygnałów

Elektronika użytkowa

• Inteligentne terminale
• Przenośne urządzenia elektroniczne
• Moduły wyświetlaczy
• Systemy wbudowane

Sprzęt związany z AI i obliczeniami

Potencjalne zastosowania obejmują:

• Urządzenia brzegowe AI
• Wbudowane kontrolery AI
• Sprzęt inteligentnych terminali
• Kompaktowe moduły obliczeniowe

Zaleta

Kompaktowa konstrukcja o rastrze 0,5 mm dla oszczędzających miejsce układów PCB

Konstrukcja o rastrze 0,5 mm pozwala na zintegrowanie większej liczby kontaktów sygnałowych na ograniczonej powierzchni PCB w porównaniu do konwencjonalnych złączy o większym rastrze.

Dzięki temu nadaje się do:

• Kompaktowe kontrolery przemysłowe
• Wbudowane systemy komputerowe
• Moduły komunikacyjne
• Inteligentne urządzenia elektroniczne

Złącza BTB o precyzyjnym rastrze są powszechnie wybierane do zastosowań wymagających zmniejszenia rozmiaru PCB i zwiększenia gęstości komponentów.

Niezawodne modułowe połączenie PCB-do-PCB

Konstrukcja męsko-żeńska umożliwia bezpośrednie połączenie między dwoma płytkami PCB, wspierając modułowe architektury elektroniczne.

Typowe korzyści projektowe obejmują:

• Zmniejszone wymagania dotyczące okablowania
• Uproszczony montaż wewnętrzny
• Poprawione wykorzystanie przestrzeni
• Łatwiejsza integracja modułów

Kompatybilność z SMT dla automatycznej produkcji

Konstrukcja z zakończeniem SMT zapewnia kompatybilność z nowoczesnymi liniami montażowymi PCB, w tym z automatycznym umieszczaniem i lutowaniem reflow.

Pomaga to producentom zoptymalizować:

• Wydajność produkcji
• Spójność montażu
• Przebieg produkcji PCB
