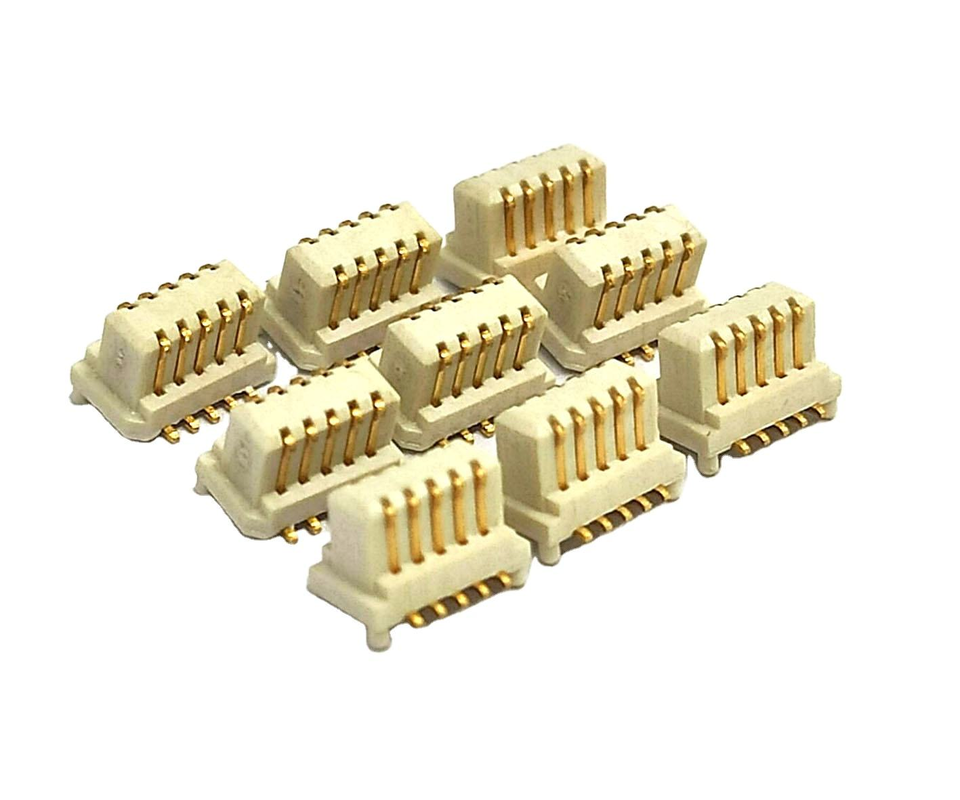

Złącze Board-to-Board OEM o skoku 0,8 mm, wysokości stosu 3,55 mm, męskie-żeńskie, 20-pinowe złącze PCB, złącze SMT Btb

Opis produktu

Złącze board-to-board jest najpotężniejszym produktem złączowym spośród wszystkich produktów złączowych. Jest ono głównie stosowane w systemach zasilania, sieciach komunikacyjnych, produkcji finansowej, windach, automatyce przemysłowej, sprzęcie medycznym, sprzęcie biurowym, sprzęcie AGD itp. przemyśle wojskowym i innych branżach. Obecnie główne rozstawy złączy board-to-board to 0,4 mm, 0,5 mm, 0,8 mm, 1,00 m, 1,27 mm i tak dalej.

Cechy

• Konstrukcja o drobnym skoku 0,8 mm dla układów PCB o dużej gęstości
• 20 pozycji (50P) obsługujących wielosygnałowe połączenia
• Męsko-żeńska konstrukcja połączeniowa dla elastycznych projektów stosowania płytek
• Typ montażu SMT kompatybilny z procesami automatycznego montażu
• Kompaktowa konstrukcja do zastosowań elektronicznych z ograniczoną przestrzenią
• Nadaje się do modułowych architektur PCB
• Dostępne z różnymi wysokościami połączeń w zależności od wymagań aplikacji

Przewodnik wyboru technicznego

Złącze Board to Board o skoku 0,4 mm

Zalecane dla:

• Ultra cienka elektronika użytkowa
• Urządzenia przenośne
• Kompaktowe moduły wyświetlaczy
• Elektronika noszona

Zalety:

• Wyższa gęstość kontaktów
• Zmniejszona powierzchnia zajmowana przez PCB
• Nadaje się do miniaturowych projektów

Złącze BTB o skoku 0,5 mm

Zalecane dla:

• Moduły sterowania przemysłowego
• Sprzęt komunikacyjny
• Wbudowane urządzenia komputerowe
• Inteligentne produkty elektroniczne

Zalety:

• Równowaga między rozmiarem a wytrzymałością mechaniczną
• Elastyczne opcje liczby pinów
• Nadaje się do ogólnych połączeń PCB o dużej gęstości

Złącze Board o skoku 0,8 mm

Zalecane dla:

• Elektronika przemysłowa
• Moduły samochodowe
• Sprzęt serwerowy i komputerowy
• Aplikacje wymagające wyższych wymagań mechanicznych

Zalety:

• Bardziej wytrzymała konstrukcja połączeniowa
• Nadaje się do projektów o większej liczbie pinów
• Łatwiejszy montaż w porównaniu do złączy o bardzo drobnym skoku

Aplikacje

Elektronika przemysłowa

• Płyty sterowania przemysłowego
• Urządzenia automatyki
• Kontrolery wbudowane
• Przyrządy pomiarowe

Sprzęt komunikacyjny

• Urządzenia sieciowe
• Moduły komunikacyjne
• Jednostki przetwarzania sygnałów

Elektronika użytkowa

• Inteligentne terminale
• Przenośne urządzenia elektroniczne
• Moduły wyświetlaczy
• Systemy wbudowane

Sprzęt związany z AI i obliczeniami

Potencjalne zastosowania obejmują:

• Urządzenia brzegowe AI
• Wbudowane kontrolery AI
• Sprzęt inteligentnych terminali
• Kompaktowe moduły obliczeniowe

Zaleta

Kompaktowa konstrukcja o skoku 0,8 mm zapewniająca oszczędność miejsca w układzie PCB

Konstrukcja o skoku 0,5 mm pozwala na zintegrowanie większej liczby kontaktów sygnałowych na ograniczonej powierzchni PCB w porównaniu do konwencjonalnych złączy o większym skoku.

Dzięki temu nadaje się do:

• Kompaktowe kontrolery przemysłowe
• Wbudowane systemy komputerowe
• Moduły komunikacyjne
• Inteligentne urządzenia elektroniczne

Złącza BTB o drobnym skoku są powszechnie wybierane do zastosowań wymagających zmniejszenia rozmiaru PCB i zwiększenia gęstości komponentów.

Niezawodne modułowe połączenie PCB-do-PCB

Konstrukcja męsko-żeńska umożliwia bezpośrednie połączenie między dwoma płytkami PCB, wspierając modułowe architektury elektroniczne.

Typowe korzyści projektowe obejmują:

• Zmniejszone wymagania dotyczące okablowania
• Uproszczony montaż wewnętrzny
• Poprawione wykorzystanie przestrzeni
• Łatwiejsza integracja modułów

Kompatybilność z SMT dla zautomatyzowanej produkcji

Konstrukcja złącza SMT zapewnia kompatybilność z nowoczesnymi liniami montażowymi PCB, w tym z procesami automatycznego umieszczania i lutowania rozpływowego.

Pomaga to producentom zoptymalizować:

• Wydajność produkcji
• Spójność montażu
• Przepływ pracy produkcji PCB
