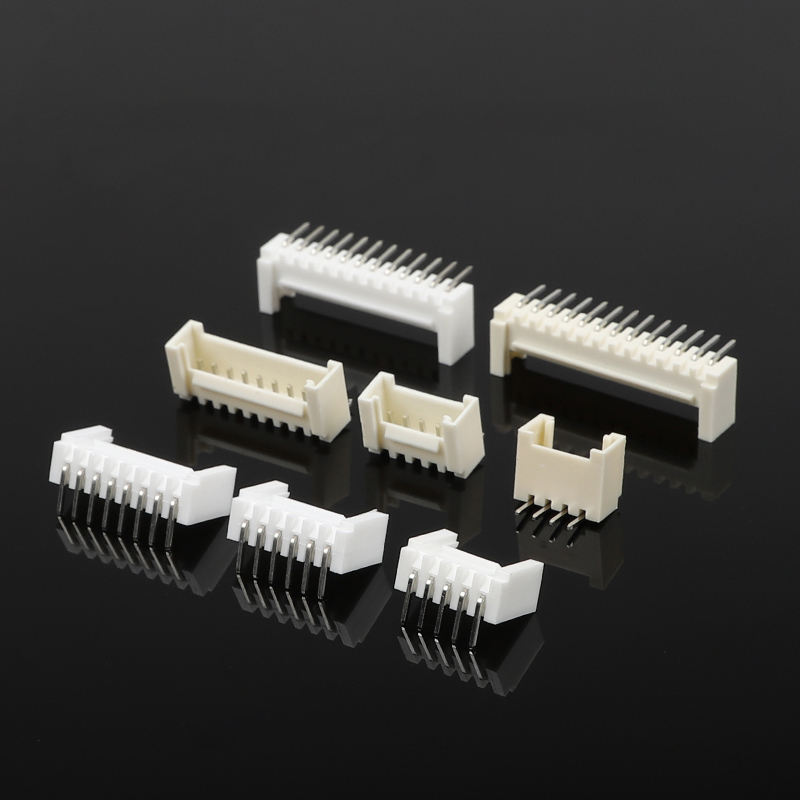

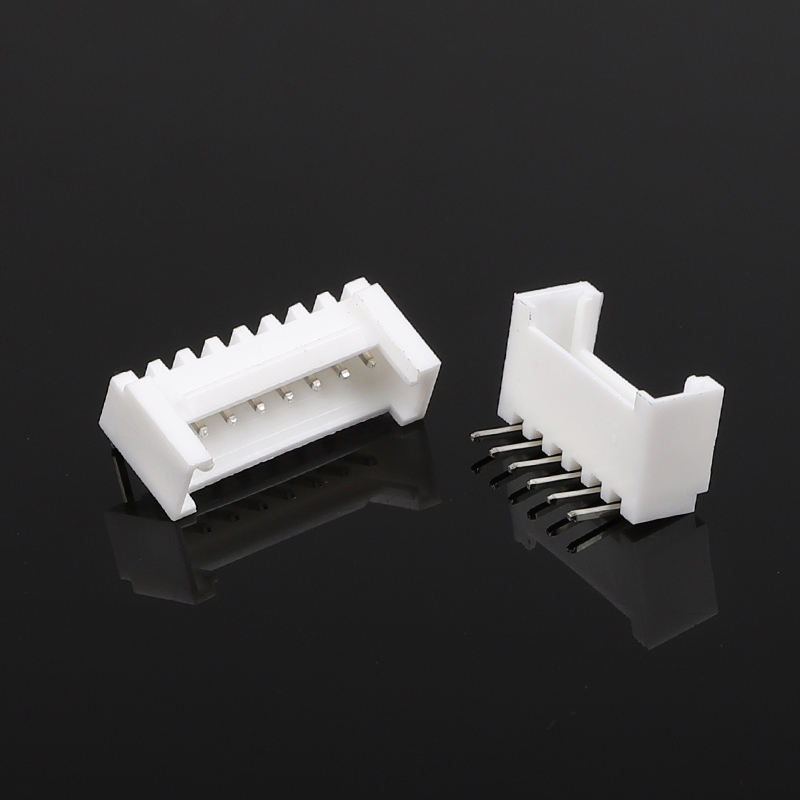

Włókno Płyty łącznik 90 stopni Horyzontalny spinki zgięte Pin 2.0mm Pitch Kobieta wtykacz w Nylon obudowa
Opis produktu
| Pozycja |
Specyfikacja |
| Rodzaj produktu |
Włókno do tablicy, kobiece obudowa, 90° pozioma zakrętka, klamra z zamkiem |
| Głupota |
20,0 mm |
| Styl montażu |
DIP przez otwór, pod kątem prostym / poziomym |
| Dostępne stanowiska |
2- 16 Pozycje (standardowe), pozycje niestandardowe negocjowalne |
| Materiały mieszkaniowe |
Odporność na ogień z nylonu PA66, UL94‐V‐0 |
| Materiał końcowy |
Miedzi / fosfor-brąz |
| Standardowe pokrycie |
Pozostałe, o masie nieprzekraczającej 1 mm |
| Prąd nominalny |
3 A AC/DC (na obwód) |
| Napęd nominalny |
250 V prądem bieżącym |
| Odporność kontaktowa |
≤ 20 mΩ (początkowe) |
| Odporność na izolację |
≥ 1000 MΩ |
| Wytrzymałość na napięcie |
1000 V AC / 1 min |
| Zakres temperatury pracy |
-25 °C ~ +85 °C |
| Cykl rozmnażania |
≥ 500 cykli |
| Kompatybilny miernik drutu |
AWG #24-#28 przewód z prętem |
| Zgodność |
RoHS, REACH |
| Odpowiednie części |
Wyroby z włókien włókiennych |
Ten 2,0 mm przechyłkowy poziomy, pod kątem prawego kąta 90 stopni, kobiecy obudowa z przewodu do deski jest łącznikiem z giętą szpilką DIP z zintegrowaną klamrą z pozytywnym zamknięciem,wyprodukowane do niezawodnego sygnału i połączenia drutu z PCB o niskim poborze mocy w zestawach elektronicznych o ograniczonej przestrzeniWbudowana klamra zapewnia mocne zabezpieczenie przed wibracjami i przypadkowym wyciąganiem, eliminując ryzyko przerywanych połączeń, które są powszechne w alternatywach bez zamka.Odlewane z najwyższej jakości nylonu UL94‐V‐0 (PA66), ta obudowa zbiornika obsługuje proces lutowania falowego, stabilną wydajność elektryczną i długą żywotność masową elektronikę.Dostępne w wielu liczbach pinów dla elastycznego układu PCB, służy jako opłacalny zamiennik głównych serii 2,0 mm typu zamkowego z drutem do tablicy.
- 90° Horyzontalna konstrukcja DIP z zakręconymi pinami: Horyzontalny wlot boczny pozwala na oszczędność pionowego wolnego miejsca na płytce PCB, co jest idealne dla kompaktowego układu obudowy; konstrukcja zgiętej szpilki przez otwór zapewnia silne mechaniczne zakotwiczenie lutownicy,lepsza odporność na wstrząsy niż wersje SMT dla urządzeń podatnych na drgania.
- Pozytywny zamek zamkowy: dźwiękowe kliknięcie dotykowe podczas pełnego sparowania; zapobiega przypadkowemu odłączeniu podczas transportu, montażu lub obsługi sprzętu; zapobiega przerwaniu sygnału spowodowanemu luźnym sparowaniem.Polaryzowana obudowa uniemożliwia odwrotne wstawianie w celu ochrony obwodów PCB.
- Wysokotemperaturowe obudowy z nylonu PA66: UL94‐V‐0 klasyfikacja odporności na ogień, kompatybilny ze standardowym lutowaniem falami, stabilne wymiary w cyklu termicznym, niskie ryzyko deformacji podczas lutowania produkcyjnego.
- Konsekwentna wydajność elektryczna: Zoptymalizowana geometria kontaktu utrzymuje niską odporność na kontakt podczas wielokrotnych cykli parzenia; rygorystyczna kontrola surowców i w trakcie procesu zmniejsza wskaźnik awarii w przypadku dużych projektów OEM.
- Szeroki zasięg liczby pinów i obsługa niestandardowa: standardowe pozycje 2P‐16P w magazynie; niestandardowa liczba szpilów, opcje pokrycia końcowego (kolcz / selektywne złoto w błysku),usługi oznaczania na zamówienie i dopasowywania pasów kablowych dostępne dla wymagań specyficznych dla projektu.
- Pełna zgodność: zgodne z RoHS i REACH, spełniające światowe wymagania dotyczące importu elektroniki konsumenckiej i przemysłowej; raporty z badań i pliki rysunkowe dostępne na żądanie do walidacji projektu.
Dobrze nadaje się do wewnętrznego sygnału i połączeń międzyprzewodowych o niskiej mocy w wielu branżach:
- Elektronika użytkowa: Urządzenia gospodarstwa domowego, inteligentne moduły domowe, panele wyświetleniowe, drukarki i skanery
- Kontrola przemysłowa: moduły czujnikowe, deski sterujące, małe urządzenia automatyczne
- LED i oświetlenie: sterowniki LED, układy sterujące oświetleniem wewnętrznym
- Medycyna i instrumenty: instrumenty badawcze, przenośne urządzenia medyczne
- Rynek wtórny samochodowy: Elektroniczne zespoły pomocnicze pokładowe
Częste pytania
1. P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
2P: Nie mogę znaleźć produktu w waszym katalogu.Logue, możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
3P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
4P: Co z czasem dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
5P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Odpowiadamy za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
A: Akceptujemy T/T ((transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
A: Ściśle przestrzegać ISO9001, IQC, OQC, IPQC, QA zajmują 10% naszego działu jakości.
8P: Potrzebuję listy cen wszystkich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
9. P: Czy możesz zrobić zamówione produkty i zamówione opakowania?
A: Tak. Zrobiliśmy wiele niestandardowych
W przypadku spakowania na zamówienie, nie ma problemu, ponieważ umieszczamy Twoje logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to wiąże się z dodatkowymi kosztami..
10P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
