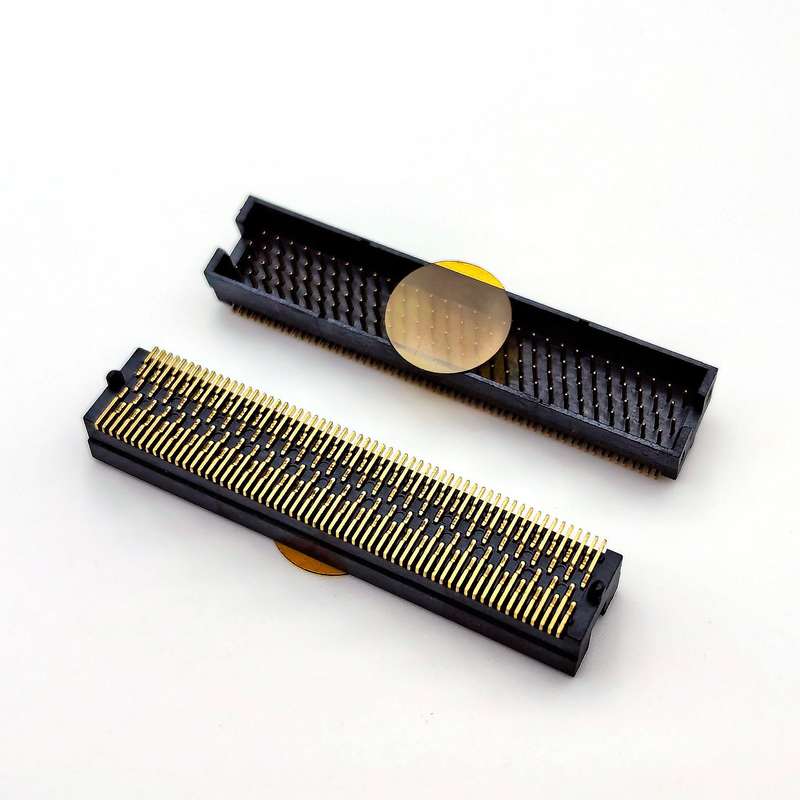

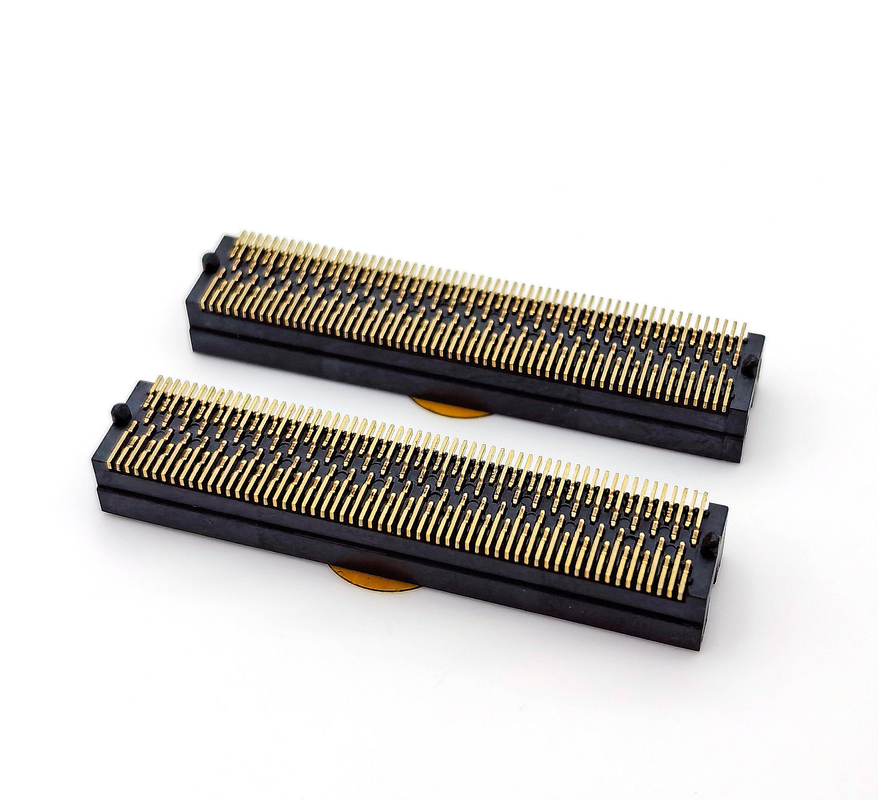

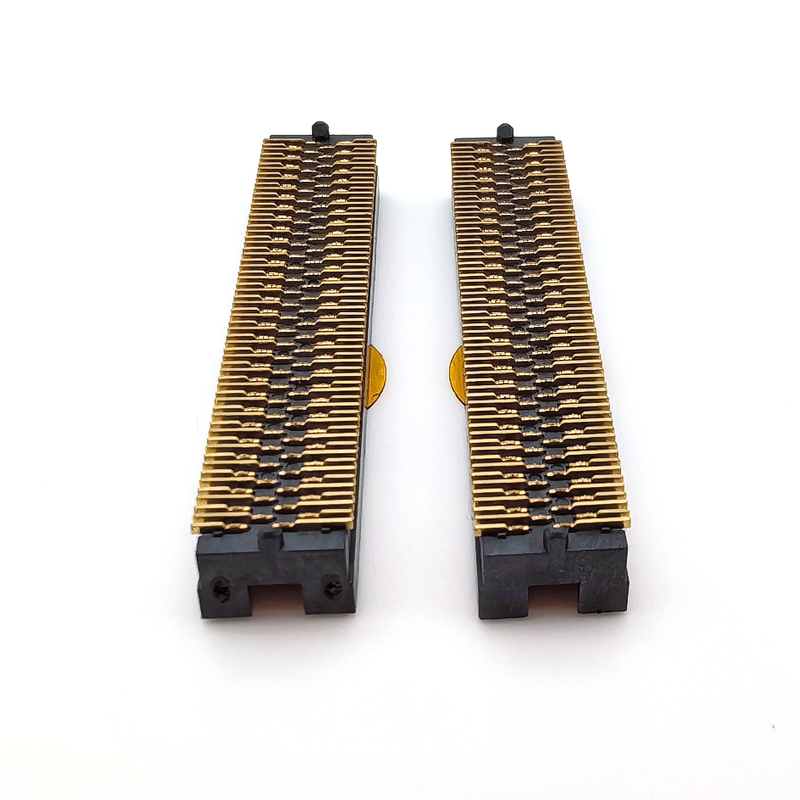

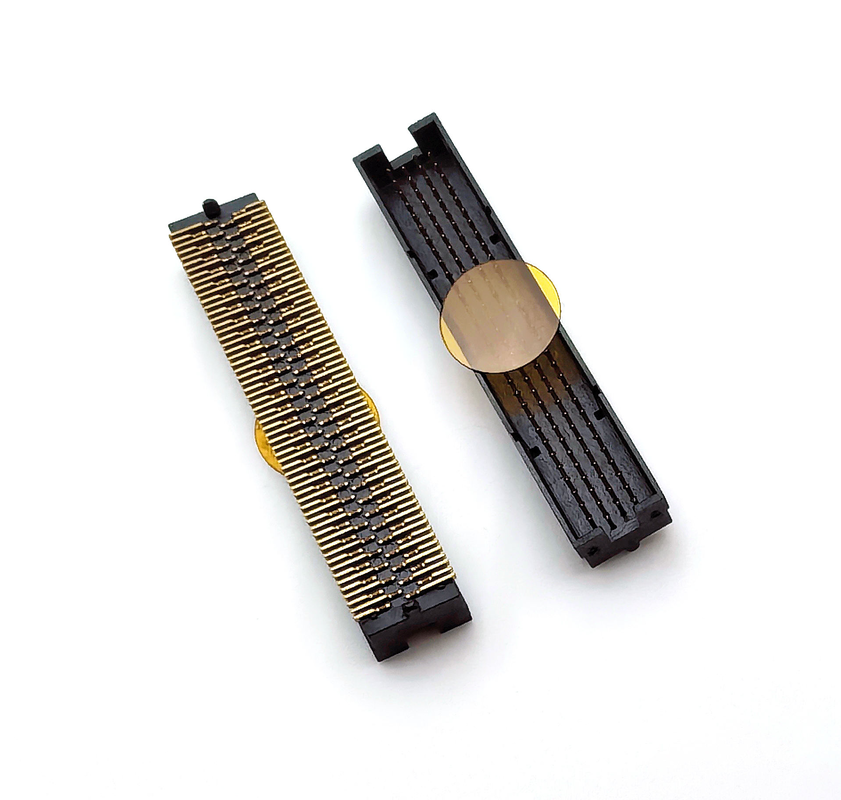

1.27mm żeńskie złącze komunikacyjne 4x25P H5.08 SMT typ Y w pełni złocone 1u dla PCBA

Najważniejsze cechy

• Drobny raster 1.27mm, żeńskie gniazdo typu Y, układ o wysokiej gęstości 4x25P, wysokość stosowania H5.08mm do kompaktowego połączenia płytka-do-płytki
• Pełne złocenie 1µm na bazie niklu, stabilny prąd 2.4A na pin i napięcie znamionowe 200V do transmisji sygnałów i niskiej mocy mieszanej
• Konstrukcja do montażu powierzchniowego SMT, czarny izolator wysokotemperaturowy, opakowanie taśmowe nawijane na rolkę, bezpośrednie pobieranie i umieszczanie dla szybkich linii montażowych SMT
• Zoptymalizowana konstrukcja styku typu Y: niższa siła wkładania, stabilna rezystancja styku, odporność na wibracje dla przemysłowego sprzętu wbudowanego

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiałowa i elektryczna

Środowisko i przewodnik lutowania

Cechy produktu

1. Sprężynowa konstrukcja styku typu Y: umiarkowana siła wkładania/wyjmowania, dobra odporność na wstrząsy i wibracje, utrzymuje niską i stabilną rezystancję styku w długotrwałym środowisku wibracyjnym
2. Układ o wysokiej gęstości 4 rzędy x 25 pinów, raster 1.27mm, wysokość stosowania H5.08mm, oszczędza cenne miejsce na płytce drukowanej
3. Pokrycie 1µm pełnym złotem na powierzchni styku, antyoksydacyjne, doskonała przewodność, zmniejsza tłumienie sygnału podczas długotrwałej pracy
4. Zakończenie do montażu powierzchniowego SMT, czarna obudowa z tworzywa sztucznego odpornego na wysokie temperatury, przechodzi proces lutowania rozpływowego bez deformacji
5. Opakowanie taśmowe nawijane na rolkę, standardowa taśma nośna, wspiera masowe automatyczne montowanie, eliminuje błędy ręcznego ładowania i koszty pracy
6. Zgodność z RoHS i REACH; możliwość dostosowania liczby pinów, grubości pokrycia i mechanicznych kołków ustalających na życzenie

Zalety produktu

1. Różnica w konstrukcji styku typu Y: W porównaniu ze zwykłymi gniazdami SMT z prostym ramieniem, sprężysty styk w kształcie litery Y zapewnia wielopunktowy kontakt, poprawia wydajność zapobiegania luzowaniu pod wpływem wibracji, zmniejsza ryzyko awarii w terenie w sprzęcie przemysłowym
2. Pełne złoto 1µm na styku: W przeciwieństwie do tanich alternatyw z błyskiem złota; jednolita warstwa złota zapobiega korozji styku, utrzymuje integralność sygnału w sprzęcie komunikacyjnym o długiej żywotności
3. Układ o wysokiej gęstości 4x25P: Koncentruje wielokanałowe połączenia sygnałowe na ograniczonej powierzchni płytki drukowanej, pomaga inżynierom zmniejszyć wymiary całego urządzenia
4. Rolka gotowa do masowej produkcji: Brak sortowania ręcznego w tubach, pasuje do produkcji SMT na dużą skalę, obniża koszty montażu i zwiększa przepustowość
5. Ścisła kontrola spójności: Stabilna tolerancja wymiarowa, dobra płaskość pinów SMT, zmniejsza wskaźnik złego lutowania w produkcji masowej

Zastosowanie

• Sprzęt komunikacyjny: przemysłowe moduły komunikacyjne, jednostki dostępu do sieci, płytki przełączania sygnałów
• Sterowanie przemysłowe: płytki peryferyjne PLC, moduły agregacji czujników, kontrolery automatyki fabrycznej
• Systemy wbudowane: przemysłowe płyty główne, sprzęt do przetwarzania brzegowego
• IoT i inteligentny sprzęt: urządzenia do zbierania sygnałów o wysokiej gęstości
• Elektronika medyczna (nieimplantacyjna): wewnętrzne połączenie płytka-do-płytki w przyrządach testowych i pomiarowych

Opcje dostosowania

1. Potwierdź wysokość stosowania: H5.08 mm określa odstęp między płytkami; przed wyborem sprawdź prześwit mechaniczny między dwiema płytkami drukowanymi.
2. Kontrola elektryczna: maksymalnie 2.4 A / 200 V na pin; nie przekraczaj znamionowych wartości dla obwodów sygnałowych mieszanych z zasilaniem.
3. Część współpracująca: musi być sparowana z pasującym męskim złącznikiem o rastrze 1.27 mm; nieprawidłowy raster spowoduje uszkodzenie pinów i słaby kontakt.
4. Tryb montażu: wybierz tę wersję z rolką, jeśli używasz w pełni automatycznych linii SMT; możemy dostarczyć opakowanie w tubach do prototypów na małą skalę.
5. Uwaga dotycząca pokrycia: 1 µm złota nadaje się do zastosowań przemysłowych/komunikacyjnych o długiej żywotności; w przypadku projektów konsumenckich o niskim koszcie, skonsultuj się z nami w sprawie alternatywnych numerów części z błyskiem złota.
6. Środowisko mechaniczne: jeśli Twoje urządzenie jest narażone na silne wibracje, upewnij się, że płytka drukowana ma kołki ustalające, aby wzmocnić mocowanie złącza.
