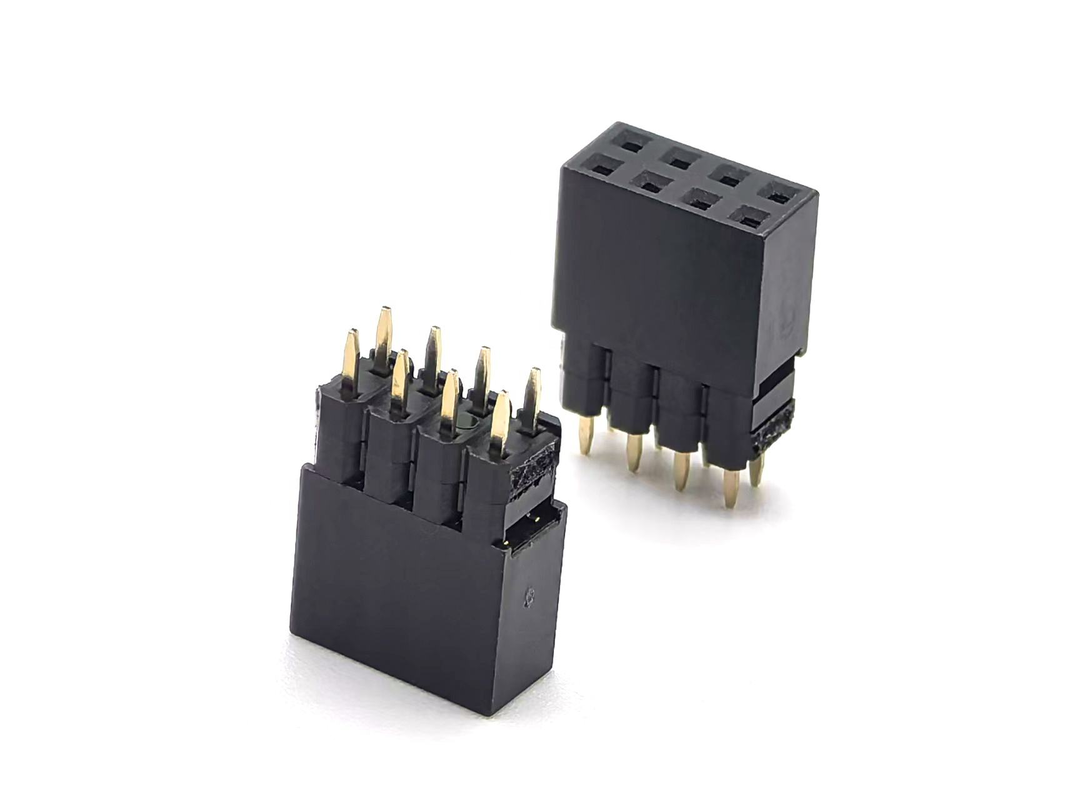

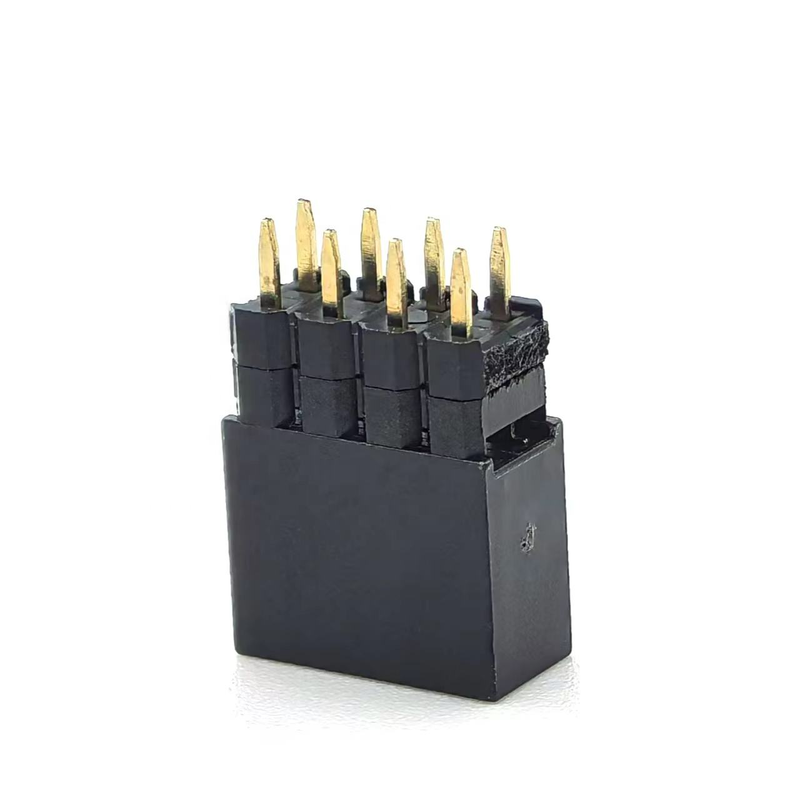

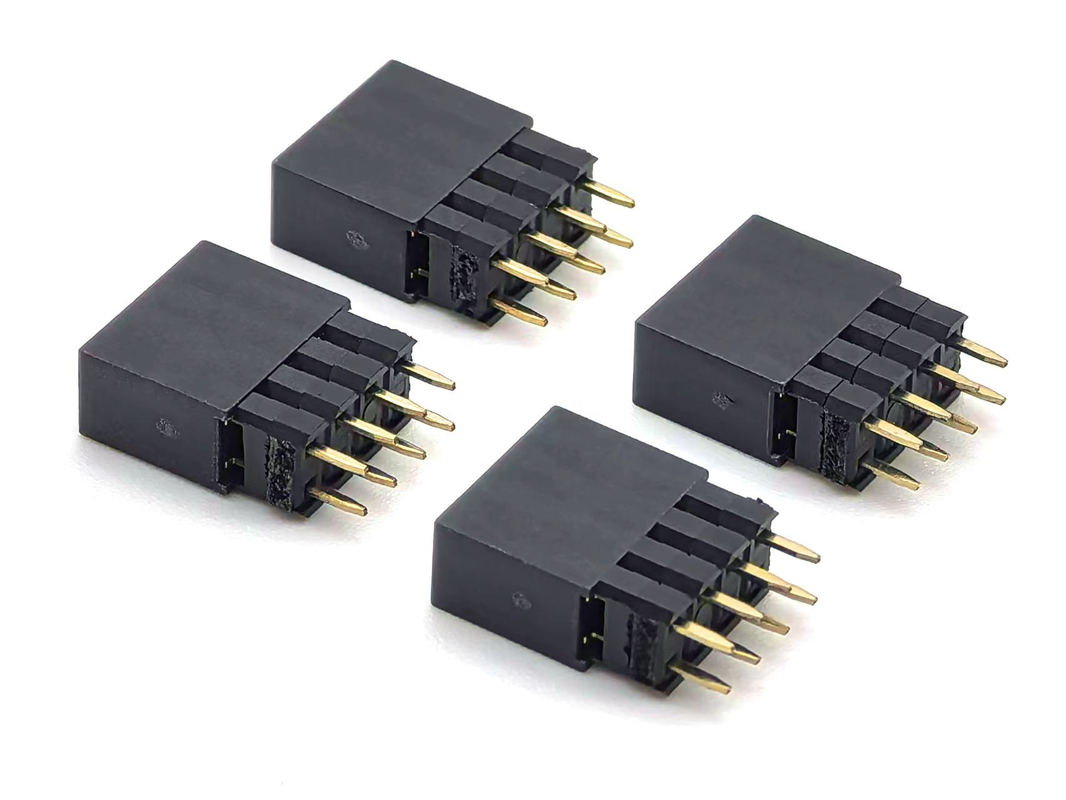

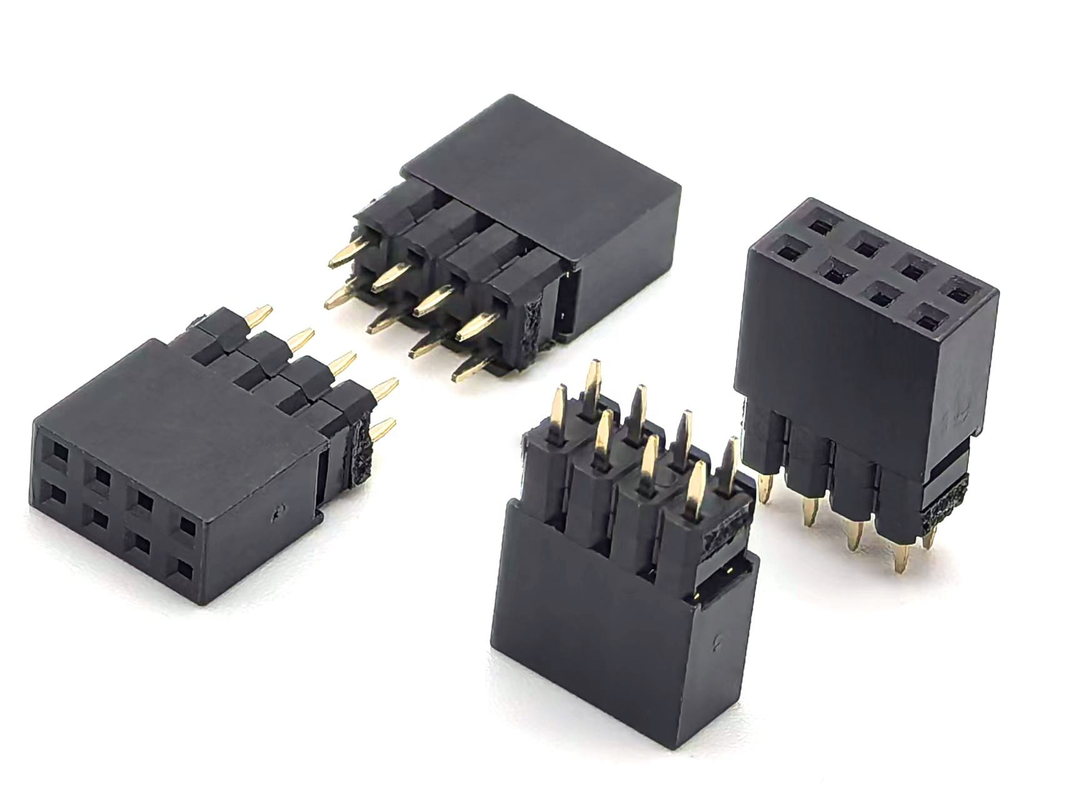

Złącze żeńskie DIN z mosiądza o rastrze 2,54 mm, dwurzędowe, stosowane, wysokość 2 mm, H2,0 PCB, nylon, 600 V, 3 A, H12,5 mm, 2*4P

Najważniejsze cechy

• Standardowy raster DIN 2,54 mm (0,100 cala), dwurzędowe, stosowane, układ 2*4P, całkowita wysokość H12,5 mm, wysokość stosowania 2,0 mm
• Mosiężne styki, obudowa z nylonu UL94V-0, znamionowe 3 A / 600 V do połączeń stosowanych między płytkami drukowanymi sygnałowymi i niskonapięciowymi
• Zoptymalizowane mocowanie mechaniczne, stabilna wydajność styku, kompatybilne z głównymi męskimi złączami pinowymi o rastrze 2,54 mm
• Zgodność z RoHS i REACH, obsługa niestandardowego pokrycia, liczby pinów i modyfikacji po produkcji dla projektów przemysłowych i konsumenckich PCB

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiałowa i elektryczna

Przewodnik po środowisku i lutowaniu

Cechy produktu

1. Konstrukcja typu mezzanine stos-do-stosu, całkowita wysokość H12,5 mm, odstęp stosowania 2,0 mm dla wielowarstwowych układów stosowania PCB
2. Wysokoprzewodzące mosiężne listwy stykowe, stała siła sprężystości minimalizująca rezystancję styku podczas wielokrotnych cykli łączenia
3. Obudowa z nylonu UL94V-0 trudnopalna, doskonała odporność na szok termiczny podczas lutowania reflow na fali
4. Ścisła tolerancja rastra DIN 2,54 mm, doskonała interoperacyjność ze standardowymi męskimi złączami pinowymi 2,54 mm
5. Znamionowe 3 A / 600 V, obsługa mieszanego przesyłu sygnałów i niskonapięciowego zasilania
6. Montaż przelotowy PCB; dostępne opcjonalne kołki pozycjonujące zapobiegające błędnemu ustawieniu podczas montażu
7. Surowce zgodne z RoHS; możliwość dostosowania pokrycia styków: cyna, złoty flash, selektywne złocenie na życzenie

Zalety produktu

1. Wymiar zoptymalizowany pod kątem stosowania: Korpus H12,5 mm + wysokość stosowania 2,0 mm, rozwiązuje problem niedopasowania wysokości dla wielowarstwowego stosowania płytek potomnych, bez potrzeby dodatkowych przekładek.
2. Mosiężna listwa stykowa: Lepsze utrzymanie sprężystości w porównaniu do zwykłych stopów miedzi, mniejsze ryzyko luźnego połączenia pod wpływem wibracji w zastosowaniach przemysłowych.
3. Nylonowa obudowa: Lepsza stabilność termiczna w porównaniu do PBT, mniejsze odkształcenia podczas lutowania na fali w produkcji PCBA na dużą skalę.
4. Raster standardu DIN: Ścisła spójność wymiarowa, zerowe ryzyko poprawek przy wymianie żeńskich złączy stosowanych o rastrze 2,54 mm firmy Molex / TE.
5. Elastyczne dostosowanie: Dostosowanie liczby pinów, pokrycia i kołka pozycjonującego bez wysokich kosztów NRE; wsparcie dla prototypów małoseryjnych i zamówień masowej produkcji.

Zastosowanie

• Sterowanie przemysłowe: moduły peryferyjne PLC, płytki akwizycji danych, jednostki sterowania przekaźnikowego
• Sprzęt wbudowany: płytki rozwojowe, rozszerzenia MCU, moduły stosowania bram sensorów IoT
• Elektronika konsumencka: panele sterowania inteligentnym domem, płytki sterowników LED, małe zespoły zasilające
• Instrumenty i mierniki: sprzęt testowy, ręczne urządzenia pomiarowe, podrzędne płytki PCB pomocnicze medyczne
• Elektronika pomocnicza motoryzacji: płytki rozszerzeń sygnałów niekrytycznych, moduły połączeń czujników w pojazdach

Opcje dostosowania

1. Potwierdź wymaganie wysokości stosowania: Ten model zapewnia odstęp stosowania 2,0 mm; skontaktuj się z nami, jeśli potrzebujesz alternatywnej wysokości stosowania.
2. Obciążenie elektryczne: Utrzymuj prąd na pin poniżej 3 A; użyj złącza o wyższym prądzie, jeśli linia zasilająca przekracza ten limit.
3. Wybór pokrycia: Wybierz pokrycie złotym flashem dla środowisk o wysokich wibracjach / wilgotności; pokrycie cyną dla projektów konsumenckich wewnętrznych wrażliwych na koszty.
4. Ślad PCB: Ściśle przestrzegaj dwurzędowego przelotowego śladu 2,54 mm; włącz kołek pozycjonujący, jeśli Twój montaż wymaga zapobiegania przesunięciu.
5. Para łącząca: Dopasuj do standardowego dwurzędowego męskiego złącza pinowego 2,54 mm; unikaj mieszania nie standardowych par łączących.
6. Scenariusz temperaturowy: W przypadku ciągłej pracy powyżej 85 °C zaleca się stosowanie pozłacanych styków, aby zapobiec przerywanym sygnałom spowodowanym utlenianiem.
