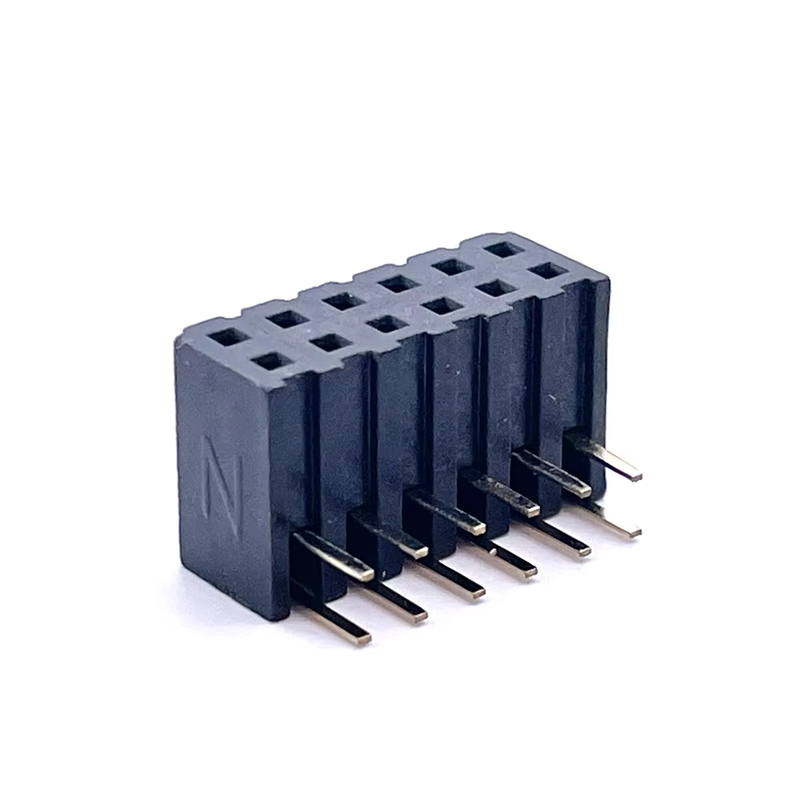

Złącze żeńskie 12-pinowe z mosiądzu o rastrze 2,0 mm do montażu na panelu PCB w samochodach, złącze audio typu Bulgin z blokadą magnetyczną

Kompaktowe 12-pinowe złącze żeńskie z bezpiecznym blokowaniem, niską wysokością po złączeniu i konstrukcją zapewniającą odporność na wibracje.
Zaprojektowane do paneli PCB w samochodach, interfejsów audio, jednostek sterujących i kompaktowych zespołów elektronicznych, gdzie przestrzeń, retencja i stabilność połączenia są kluczowe.

Najważniejsze cechy produktu

• Raster 2,0 mm | 12-pinowe złącze żeńskie — kompaktowy układ dla projektów PCB z ograniczoną przestrzenią.

• Opcje blokowania ZIF / Non-ZIF — wybierz strukturę blokowania zgodnie z częstotliwością złączeń, retencją kabla i wymaganiami montażowymi.

• Stabilna retencja połączenia — struktura blokująca zapobiega rozłączeniu złącza i ruchowi styków pod wpływem wstrząsów mechanicznych i wibracji.

• Niska wysokość po złączeniu — zoptymalizowane dla kompaktowych zespołów PCB i paneli; dokładna wysokość może być dostosowana do systemu złączeń.

• Konstrukcja odporna na wibracje — nadaje się do środowisk samochodowych i sprzętowych, gdzie powtarzające się wibracje mogą powodować mikroruchy na styku.

• Mosiężne styki — zapewniają praktyczną równowagę między przewodnością, wytrzymałością mechaniczną i możliwością produkcji.

• Integracja PCB / Panel — dostępne w konfiguracjach dla różnych wymagań montażowych i zespołów.

Specyfikacje techniczne

Wydajność elektryczna

Wydajność mechaniczna

Materiał, pokrycie i środowisko

Cechy produktu

• Raster 2,0 mm

• 12-pinowa konfiguracja żeńska

• Mosiężne styki

• Opcje blokowania ZIF / Non-ZIF

• Niska wysokość po złączeniu

• Konstrukcja retencji odporna na wibracje

• Opcje montażu na PCB / panelu

• Opcje pokrycia złotem/cyną

• Opcje materiałów klasy motoryzacyjnej

• Opcje zgodne z RoHS / REACH

• Niestandardowy układ i wymiary obudowy

• Opakowanie w tubach / rolkach

• Wsparcie prototypowania i masowej produkcji

Zalety produktu

1. Bezpieczne blokowanie w zastosowaniach podatnych na wibracje

Struktura blokująca ZIF / Non-ZIF jest zaprojektowana tak, aby zapewnić kontrolowane złączenie i retencję między złączem a jego elementem łączącym.

Jest to szczególnie przydatne w zespołach PCB w samochodach, gdzie wibracje, wstrząsy i powtarzające się ruchy mechaniczne mogą wpływać na retencję złącza.

2. Niskoprofilowa konstrukcja po złączeniu

Zredukowana wysokość po złączeniu pomaga inżynierom zaoszczędzić pionową przestrzeń instalacyjną bez zmiany rastra 2,0 mm.

Dzięki temu złącze nadaje się do kompaktowych płyt sterujących, modułów audio, paneli przyrządów i zespołów elektronicznych z ograniczoną przestrzenią.

3. Mosiężna konstrukcja styków

Mosiężne styki zapewniają wytrzymałość mechaniczną i stabilną geometrię styku, jednocześnie obsługując różne opcje pokrycia w zależności od wymagań prądowych, sygnałowych i środowiskowych.

4. Zaprojektowane z myślą o procesie montażu

Różne opcje zakończeń i opakowań pozwalają na adaptację tej samej podstawowej koncepcji złącza do:

• Zautomatyzowany montaż SMT

• Montaż PCB przelotowy

• Produkcja ręczna

• Montaż paneli samochodowych

• Niskoseryjne budowy inżynieryjne

Kompatybilne / Alternatywne dla międzynarodowych marek złączy

To 12-pinowe złącze żeńskie o rastrze 2,0 mm może być opracowane jako alternatywne źródło dla porównywalnych rodzin złączy od TE Connectivity, Hirose i innych międzynarodowych producentów złączy, pod warunkiem dopasowania:

• Raster

• Liczba pinów

• Układ styków

• Układ PCB

• Wysokość po złączeniu

• Metoda blokowania

• Pokrycie styków

• Obciążalność elektryczna

• Obudowa mechaniczna

W przypadku projektów wymiany, inżynierowie mogą dostarczyć oryginalny numer części, rysunek lub układ PCB. Możemy sprawdzić zgodność wymiarową i zaproponować pasującą konfigurację.

Ważne: „Kompatybilny / alternatywny” oznacza, że zamiennik może być oceniony na podstawie wymagań mechanicznych i elektrycznych. Nie oznacza to uniwersalnej kompatybilności typu „drop-in” z każdym międzynarodowym numerem części.

Zastosowanie

Elektronika samochodowa

• Panele sterowania w samochodach

• Zespoły wskaźników

• Systemy infotainment

• Moduły sterowania audio

• Moduły komunikacji pojazdów

• Elektronika sterująca nadwoziem

• Panele elektroniczne wnętrza

Elektronika przemysłowa i konsumencka

• Płyty sterujące

• Sprzęt audio

• Kontrolery wbudowane

• Moduły wyświetlaczy

• Interfejsy przemysłowe

• Kompaktowe zespoły PCB
