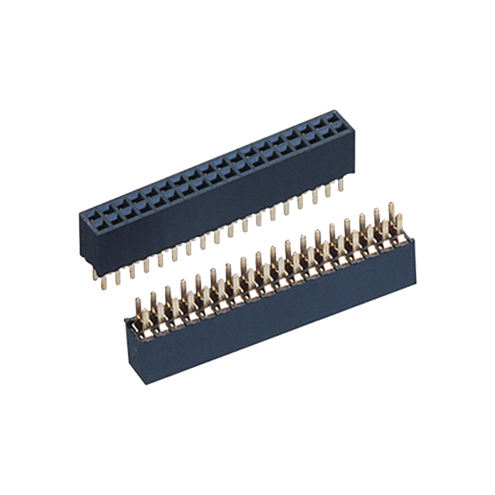

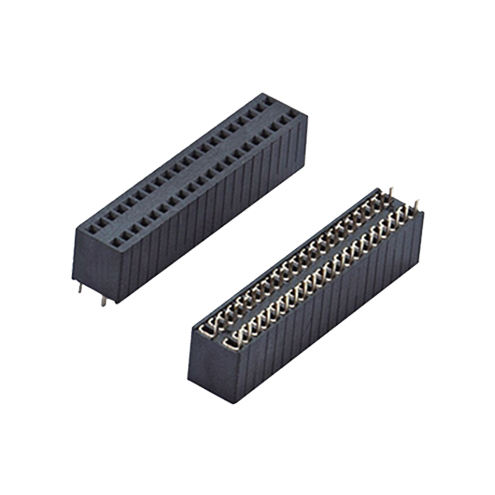

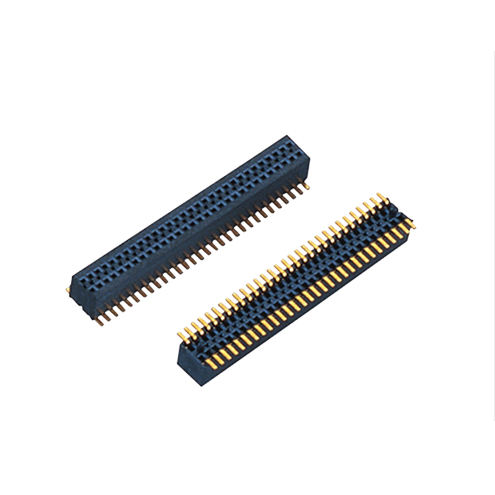

Złącze żeńskie SMT z podwójnym rzędem 2x40 pinów, rastr 2,0 mm, pozłacane, wykonane z mosiądzu

Najważniejsze cechy

1. Wiele niestandardowych opcji mechanicznych: prosty/kątowy/terminacja SMT, regulowana wysokość izolatora
2. Gotowy do montażu SMT: opcjonalna nasadka odbiorcza do automatycznego montażu SMT
3. Obsługa opakowań Taśma & Szpula & Tuby dla różnych linii produkcyjnych
4. Styk mosiężny z selektywnym złoceniem, stabilna transmisja sygnału
5. Zgodność z RoHS; możliwość dostosowania liczby pinów, grubości powłoki i materiału obudowy

Opis produktu

Wydajność mechaniczna

Środowisko i lutowanie

Kompatybilność i odniesienia krzyżowe

Bezpośredni zamiennik dla popularnych serii żeńskich złączy SMT z podwójnym rzędem 2,0 mm od Molex, JAE, Samtec, TE.

Uwaga: Przed bezpośrednim zastąpieniem istniejącego projektu należy zweryfikować wymiary mechaniczne, grubość powłoki i układ padów PCB. W większości standardowych zastosowań połączeń płytka-do-płytki o rastrze 2,0 mm nie są wymagane modyfikacje.

Cechy produktu

1. Korpus styku z mosiądzu zapewnia dobrą przewodność i odporność na zmęczenie
2. Stopa SMT zoptymalizowana pod kątem gęstego układu PCB, oszczędza miejsce na płytce
3. Opcjonalna nasadka odbiorcza eliminuje ręczną obsługę przy produkcji SMT na dużą skalę
4. Elastyczne dostosowanie: wysokość izolatora, rozkład pinów, powłoka, orientacja na życzenie
5. Stabilne styki, odporne na wibracje w warunkach przemysłowych

Zalety produktu

• Bezpośrednia usługa niestandardowa od producenta, unikająca długich terminów dostaw od zagranicznych agentów marek
• Podwójne rozwiązanie opakowaniowe: Taśma & Szpula dla linii automatycznego montażu; Tuby dla prototypów / małych partii
• Ścisła kontrola AOI po lutowaniu pod kątem płaskości złączy
• Obsługa szybkiej walidacji próbek i przyspieszenia produkcji masowej
• Opłacalny zamiennik typu drop-in w porównaniu do importowanych odpowiedników, bez utraty niezawodności

Zastosowanie

• Moduły sterowania przemysłowego i płytki kontrolerów wbudowanych
• Bramki komunikacyjne i płytki PCB do transmisji sygnałów
• Płyty główne urządzeń inteligentnych i połączenia interfejsów peryferyjnych
• Połączenia PCB pomocniczego sprzętu medycznego
• Osprzęt testowy, wewnętrzne okablowanie urządzeń automatyki
• Elektronika użytkowa z kompaktowymi połączeniami płytka-do-płytki

Metoda pakowania

1. Pakowanie w tuby: Do prototypów / małych partii, ręcznego lub półautomatycznego montażu. Nie można podawać bezpośrednio do maszyny SMT pick-and-place.
2. Taśma & Szpula (T&R): Taśma nośna zgodna ze standardem EIA-481, z opcjonalną nasadką pick-and-place. Bezpośrednio do użytku w automatycznych urządzeniach do montażu SMT na liniach produkcyjnych

Proszę określić wymagania dotyczące opakowania podczas składania zapytania.

Czas realizacji

• Zamówienie próbki: 3 dni robocze
• Zamówienia produkcyjne: 1-3 tygodnie, w zależności od ilości i złożoności dostosowania

Certyfikacja fabryczna i usługa niestandardowa

• Certyfikaty: ISO9001, zgodność z RoHS
• Polityka próbek: Darmowe próbki wspierane, szybka dostawa próbek
• MOQ: Standardowa część MOQ: 1000 szt.; części niestandardowe podlegają wymaganiom narzędzi
• Elementy do dostosowania: liczba pinów, wysokość izolatora, typ prosty/kątowy/SMT, grubość powłoki złota, włączanie/wyłączanie nasadki odbiorczej, specjalny materiał obudowy.

Przewodnik wyboru inżyniera (Wskazówki dla inżyniera)

1. Potwierdź raster: ściśle 2,0 mm; zweryfikuj wymiary męskiego złącza pasującego
2. Potwierdź styl montażu: SMT / przelotowy / kątowy
3. Potwierdź wysokość izolatora, kluczową dla wysokości prześwitu PCB
4. Potwierdź opakowanie: wybierz Taśma & Szpula, jeśli używasz automatycznych urządzeń SMT pick-and-place; wybierz Tuby do laboratorium i montażu ręcznego
5. Określ grubość powłoki złota w zależności od żywotności i środowiska wibracyjnego
6. Prześlij nam rysunek padów PCB lub oryginalny numer części do weryfikacji 1 na 1 przed złożeniem ostatecznego zamówienia

Przypomnienie: Przed masową produkcją przetestuj próbki prototypowe, aby zweryfikować wydajność połączenia, wynik lutowania i dopasowanie mechaniczne.
