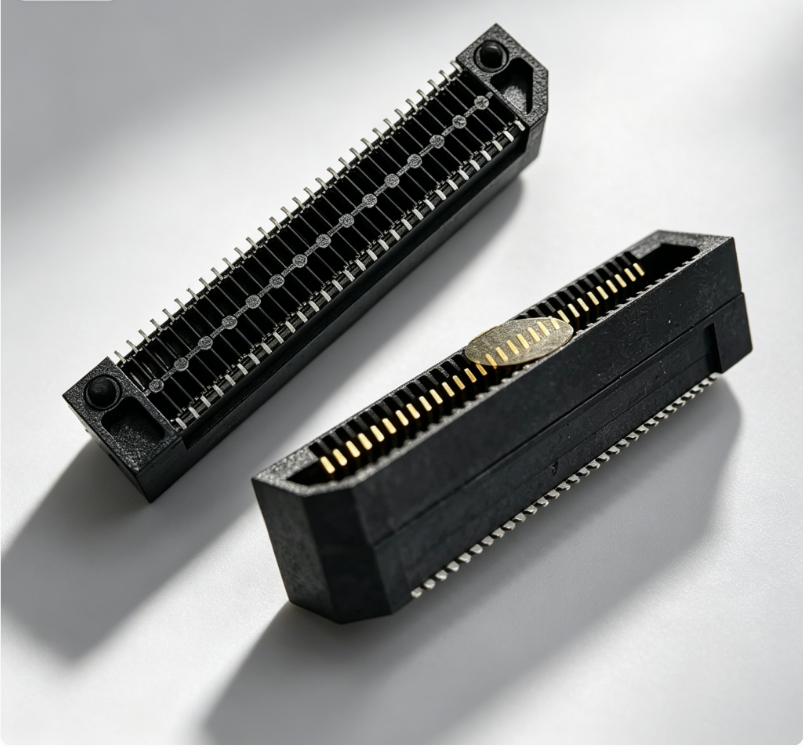

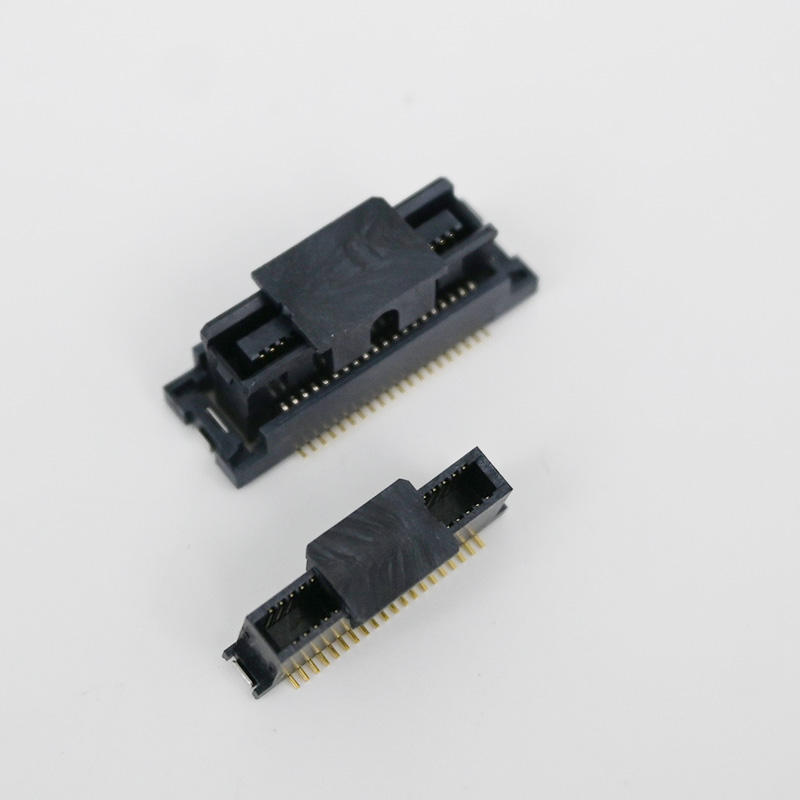

60-pinowe gniazdo mosiężne 0,8 mm rozstaw BTB żeńskie podwójny rząd 0,031" złącze płytki do zastosowań PCB
Najważniejsze cechy produktu
✅ Blind Mating & Self-Alignment Anti-Misalignment Design: Wbudowane pozycjonowanie + tolerancja pływająca, kompensuje przesunięcia montażowe, zapobiega uszkodzeniu pinów podczas ręcznego/automatycznego dokowania
✅ Wysokiej prędkości integralność sygnału: Zoptymalizowana kontrola impedancji, obsługuje szybką transmisję szeregową dla cyfrowych i wysokiej częstotliwości stosów PCB
✅ Zdefiniowana wysokość połączonych elementów: Stała wysokość stosu w celu utrzymania spójnej odległości między płytkami PCB, powtarzalność stosu dla kompaktowych układów typu mezzanine
✅ Rozstaw 0,8 mm (0,031"), podwójny rząd 60 pozycji: Gęste żeńskie gniazdo SMT do zastosowań PCB z ograniczoną przestrzenią
✅ Opakowanie na rolce dla linii SMT: Opakowanie taśmowe i rolkowe, bezpośrednio kompatybilne z automatycznymi maszynami typu pick & place
Opis produktu
| Kategoria |
Produkt |
Specyfikacja |
| Elektryczne |
Prąd znamionowy |
0,5A na kontakt |
|
Napięcie znamionowe |
50V AC |
|
Rezystancja styku |
≤15 mΩ |
|
Rezystancja izolacji |
≥1 GΩ @100VDC |
|
Napięcie przebicia |
1100 VDC |
| Mechaniczne |
Rozstaw |
0,8 mm (0,031") |
|
Liczba pinów |
60 pinów, podwójny rząd |
|
Cykle łączenia |
≥500 razy |
|
Wysokość połączonych elementów |
Dostępna niestandardowa / standardowa wysokość stosu |
|
Zakończenie |
Montaż powierzchniowy SMT |
| Materiał i powłoka |
Materiał styku |
Mosiądz / Brąz fosforowy |
|
Powłoka obszaru styku |
Selektywne złoto na niklu |
|
Powłoka końcówki lutowniczej |
Matowy cynk na niklu, bezołowiowy |
|
Obudowa |
LCP, tworzywo sztuczne o wysokiej temperaturze UL94 V-0 |
| Środowisko |
Temperatura pracy |
-40°C ~ +125°C |
|
Zgodność |
RoHS, REACH |
| Przewodnik lutowania |
Profil reflow |
JEDEC J-STD-020, temperatura szczytowa ≤260°C |
Odnośnik / Alternatywa
Bezpośredni zamiennik dla serii Samtec ERF8, Hirose DF40, Molex SlimStack, TE 0,8 mm 60P gniazdo BTB. Ta sama powierzchnia montażowa, przypisanie pinów i geometria stosu. Inżynierowie mogą dokonać bezpośredniej zamiany bez znaczących przeprojektowań PCB, zmniejszając ryzyko długiego czasu realizacji i kosztów komponentów.
Cecha produktu
- Konstrukcja z zabezpieczeniem przed niewłaściwym połączeniem i samoczynnym dopasowaniem, kompensująca niedokładności montażu płyty
- Obudowa LCP o wysokiej temperaturze, stabilna podczas wielokrotnych cykli reflow SMT
- Selektywne złocenie styków, stabilna niska rezystancja styku i ochrona przed utlenianiem
- Dwurzędowy układ 60-pozycyjny o dużej gęstości, oszczędzający miejsce na PCB
- Powierzchnia styku SMT zoptymalizowana pod kątem automatycznego montażu PCB
- Stała wysokość połączonych elementów gwarantująca spójną odległość między płytkami PCB
Zalety produktu
- Niższe ryzyko dostaw: Bezpośrednio z fabryki, krótszy czas realizacji w porównaniu do marek importowanych
- Przyjazny montaż: Połączenie typu blind mating zmniejsza wskaźnik odrzutów montażowych w produkcji masowej
- Stabilna wydajność przy wysokich prędkościach: Kontrolowane przesłuchy i impedancja dla szybkich ścieżek sygnałowych
- Pełna kompatybilność z SMT: Opakowanie taśmowe i rolkowe gotowe do użycia z maszynami pick & place
- Elastyczna personalizacja: Dostosowanie wysokości połączonych elementów, grubości złocenia i liczby pinów zgodnie z rysunkiem PCB
Zastosowanie
Moduły sterowania przemysłowego,
bramki IoT,
komputery wbudowane,
ręczne urządzenia medyczne,
inteligentne wyświetlacze,
moduły czujników,
płytki podrzędne telekomunikacyjne,
elektronika samochodowa niekrytyczna,
przenośny sprzęt testowy.
Opakowanie
Taśma i rolka (rolka). Standardowe opakowanie na rolce, kompatybilne z automatyczną maszyną typu pick-and-place SMT, bezpośrednio do uruchomienia na linii produkcyjnej.
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie hurtowe: 1-3 tygodnie
- MOQ: Do negocjacji
- Dostępne darmowe próbki; szybkie udostępnianie próbek
Certyfikacja fabryczna i usługa niestandardowa
Certyfikaty: ISO9001, ISO14001, RoHS, REACH
- MOQ: Elastyczne MOQ dla standardowych produktów
- Polityka próbek: Wsparcie dla darmowych próbek / szybkie udostępnianie próbek do testów inżynierskich
- Personalizacja: Dostępne niestandardowe wysokości połączonych elementów, grubości powłoki, liczby pinów, koloru obudowy i znakowania. ODM i OEM akceptowane.
Wskazówki dla inżyniera
- Potwierdź wymaganą wysokość połączonych elementów najpierw (krytyczny wymiar stosu PCB)
- Sprawdź numer części męskiego złącza BTB, aby dopasować rozstaw, liczbę pinów i kluczowanie
- Sprawdź zakres temperatury pracy i wymagania dotyczące prędkości sygnału w celu wyboru powłoki złotej
- Potwierdzenie ilości na rolce do konfiguracji linii SMT
- Poproś o rysunek / 3D STEP / kartę katalogową do walidacji biblioteki i powierzchni montażowej PCB
- Zamów darmowe próbki do testów integralności sygnału i niezawodności połączenia przed produkcją masową
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek, wyślij je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jakiego rodzaju płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić pieniądze w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest sporządzenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. A Ty możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych
produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Musisz tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
