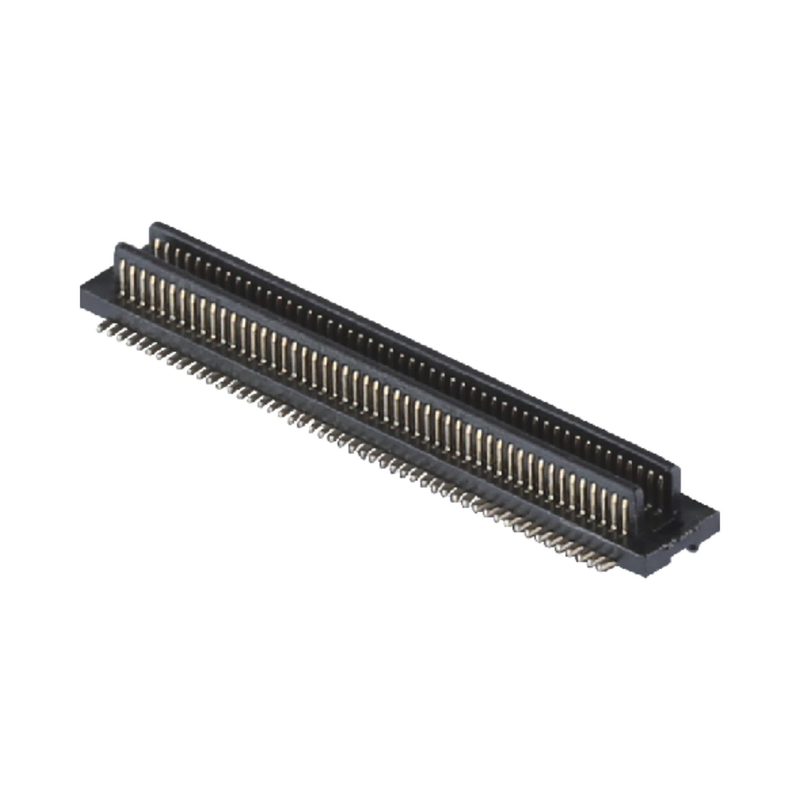

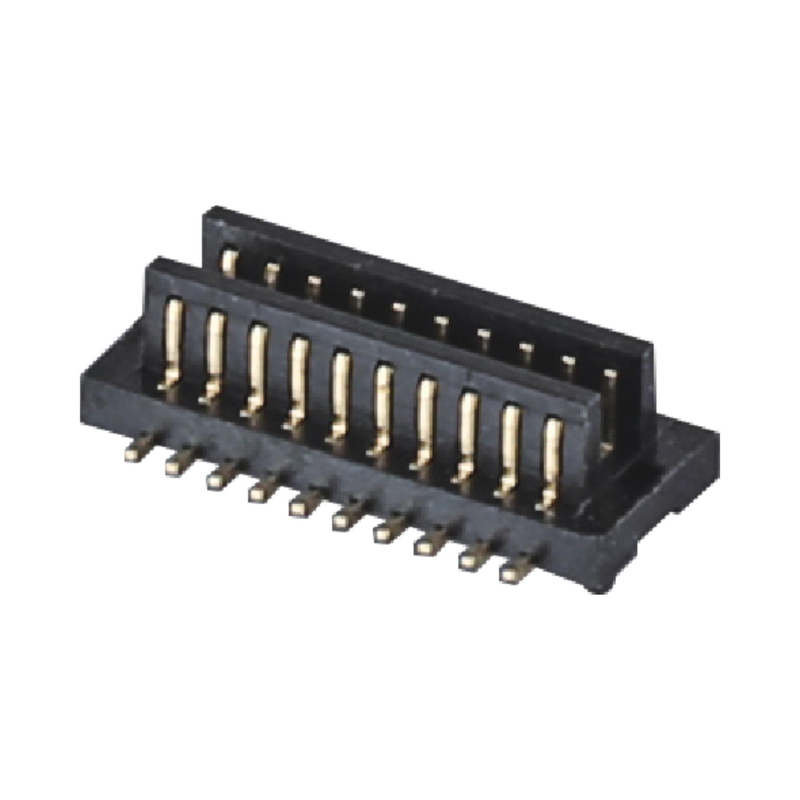

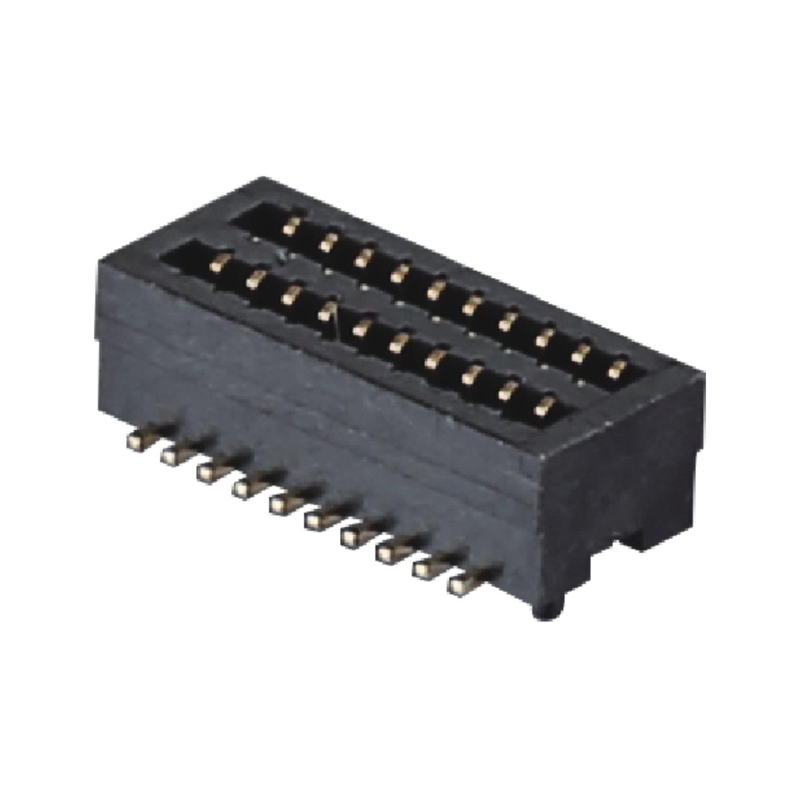

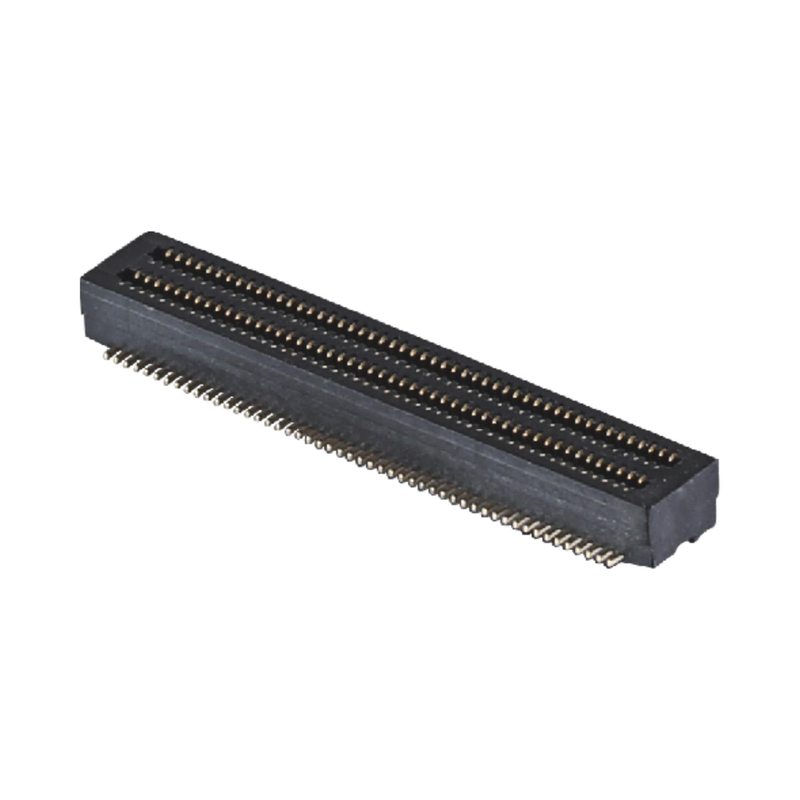

Złącze BTB o skoku 0.8 mm, 40 100 pinów, męskie i żeńskie złącze o wysokiej prędkości transmisji
Najważniejsze cechy produktu
✅ Wbudowane dopasowanie i samoczynne wyrównanie, konstrukcja zapobiegająca błędnemu włożeniu: Wbudowana struktura prowadząca z pochłanianiem tolerancji osi X/Y, zmniejsza ryzyko uszkodzenia podczas ręcznego i zautomatyzowanego montażu, zapobiega odwrotnemu włożeniu.
✅ Integralność sygnału przy wysokiej prędkości: Zoptymalizowana konstrukcja impedancji styku, stabilna transmisja przy wysokiej prędkości dla ścieżek sygnałowych o wysokiej częstotliwości.
✅ Kontrolowana wysokość po złączeniu: Wiele opcji wysokości złączenia do dopasowania do wymagań szczeliny PCB; kompaktowy skok 0.8 mm oszczędza miejsce na układzie PCB.
✅ Opakowanie w rolce SMT: Gotowe do automatycznego pobierania i umieszczania, kompatybilne ze standardowymi liniami montażowymi SMT.
Opis produktu
| Kategoria |
Produkt |
Specyfikacja |
| Wydajność elektryczna |
Skok |
0.8 mm |
|
Liczba pinów |
10 / 20 / 40 / 100 pinów |
|
Prąd znamionowy |
1.0 A na pin |
|
Napięcie znamionowe |
60 V DC |
|
Rezystancja styku |
≤30 mΩ |
|
Rezystancja izolacji |
≥500 MΩ @500V DC |
|
Napięcie przebicia |
500V AC, bez przebicia przez 1 min |
| Wydajność mechaniczna |
Cykle złączenia |
Min 50 cykli |
|
Siła złączenia / rozłączenia |
Niska siła włożenia, stabilna siła trzymania |
|
Tolerancja samoczynnego wyrównania |
Tolerancja przesunięcia w kierunku X/Y dla dopasowania w ciemno |
| Materiał i pokrycie |
Obudowa |
LCP wysokotemperaturowy, UL94 V-0 |
|
Materiał styku |
Stop miedzi fosforobrązowej |
|
Pokrycie powierzchni styku |
Złocenie (dostępna niestandardowa grubość złota) |
|
Pokrycie końcówki lutowniczej |
Matowy cynk na podkładzie niklowym |
| Środowisko |
Temperatura pracy |
-40℃ ~ +85℃ |
|
Zgodność |
RoHS, REACH |
| Przewodnik po lutowaniu |
Profil reflow |
Bezołowiowy reflow SMT, temperatura szczytowa ≤260℃, czas przebywania 30~60s |
Odnośnik krzyżowy / Alternatywa
Ta seria BTB 0.8 mm jest kompatybilna pod względem rozstawu i elektrycznie wymienna z głównymi międzynarodowymi liniami produktów BTB, stanowiąc bezpośredni zamiennik typu drop-in dla:
- Seria Molex SlimStack 0.8mm BTB
- Seria Hirose ER8 / BM
- Seria JAE DX07
- Złącza mezaninowe Samtec o wysokiej gęstości
Uwaga: Przed formalnym układem PCB zweryfikuj rysunek 3D i wysokość złączenia; dostępne są bezpłatne próbki do walidacji.
Cecha produktu
- Polaryzowana konstrukcja zapobiegająca zginaniu i samoczynnemu wyrównaniu w ciemno, zapobiega zginaniu pinów podczas niedopasowania.
- Dostrojona geometria styku dla spójnej impedancji, utrzymuje integralność sygnału przy wysokiej prędkości.
- Wiele opcji wysokości złączenia, elastyczny projekt szczeliny między płytkami PCB.
- Dwurzędowa para męska/żeńska do montażu powierzchniowego SMT, opcje od 10 do 100 pinów.
- Izolator LCP wysokotemperaturowy, stabilna wydajność podczas reflow i cykli termicznych.
- Powierzchnia styku pokryta złotem dla niskiej rezystancji styku i ochrony przed utlenianiem.
Zalety produktu
🔹 Przyjazna dla inżyniera alternatywa: Kompatybilność pin-do-pin z importowanymi markami, skrócenie czasu realizacji zamówień BOM i obniżenie kosztów komponentów.
🔹 Solidna tolerancja złączenia: Konstrukcja samoczynnego wyrównania pochłania przesunięcia montażowe, obniżając wskaźnik wad montażowych w masowej produkcji.
🔹 Wysokowydajna, stabilna praca: Zoptymalizowana kontrola przesłuchów dla transmisji sygnału o wysokiej częstotliwości.
🔹 Elastyczna personalizacja: Dostosuj wysokość złączenia, grubość złota i liczbę pinów zgodnie z wymaganiami projektu.
🔹 Pełne opakowanie w rolce: Bezpośrednio do linii montażowej SMT, bez potrzeby przepakowywania.
Zastosowanie
- Przemysłowe płyty sterujące wbudowane
- Medyczne kompaktowe moduły elektroniczne
- Sprzęt bramki IoT i inteligentnych czujników
- Przenośne urządzenia ręczne
- Podmoduły PCB wyświetlaczy i kamer
- Motoryzacyjne zespoły elektroniczne niebezpieczne
- Moduły telekomunikacyjne i transmisji danych o wysokiej prędkości
Opakowanie
Taśma i rolka (rolka). Standardowe opakowanie w rolce, kompatybilne z automatyczną maszyną typu pick-and-place SMT, bezpośrednio do Twojej linii produkcyjnej.
Czas realizacji
- Próbki: 3 dni robocze
- Zamówienie hurtowe: 1-3 tygodnie
- MOQ: Do negocjacji
- Dostępne bezpłatne próbki; szybkie udostępnianie próbek
Certyfikacja fabryczna i usługa niestandardowa
Certyfikaty: ISO9001, ISO14001, RoHS, REACH
- MOQ: Elastyczne MOQ dla standardowych produktów
- Polityka próbek: Wsparcie bezpłatnych próbek / szybkie udostępnianie próbek do testów inżynierskich
- Personalizacja: Dostępna niestandardowa wysokość złączenia, grubość powłoki, liczba pinów, kolor obudowy i oznaczenie. Akceptowane ODM i OEM.
Przewodnik po wyborze inżyniera
- Najpierw potwierdź liczbę pinów (10/20/40/100 pinów) i wymaganą wysokość złączenia.
- Sprawdź wymagania dotyczące temperatury pracy i prędkości sygnału, aby potwierdzić specyfikację powłoki.
- Pobierz rysunek 3D i kartę katalogową w celu weryfikacji rozstawu PCB przed zablokowaniem układu.
- Zamów bezpłatne próbki do testów elektrycznych, walidacji złączenia i prób montażu SMT.
- Skontaktuj się z naszym zespołem inżynierskim, jeśli potrzebujesz konsultacji w sprawie zamiany marek lub specjalnych modyfikacji.
FAQ
P: Czy macie katalog? Czy możecie wysłać mi katalog, abym mógł sprawdzić wszystkie Wasze produkty?
O: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby otrzymać katalog.
P: Nie mogę znaleźć produktu w Waszym katalogu. Czy możecie wyprodukować ten produkt dla mnie? O: Nasz katalog zawiera większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jakiego produktu potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji. Dla Twojej informacji, wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę? Czy te próbki są darmowe?
O: Tak, dostarczamy 5-10 sztuk darmowych próbek złączy do testowania. Ale musisz zapłacić za koszty wysyłki.
P: A co z czasem dostawy?
O: Towary magazynowe są dostarczane w ciągu 1 dnia; towary niestandardowe są dostarczane w ciągu 5-7 dni.
P: Jak wysłać moje zamówienie?
O: W przypadku małych paczek wysyłamy je za pośrednictwem Express, takich jak DHL, FedEx, UPS, TNT, EMS. Jest to usługa od drzwi do drzwi. W przypadku dużych paczek możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych. Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6. P: Jaki rodzaj płatności akceptujecie? Czy mogę zapłacić w RMB?
O: Akceptujemy T/T (przelew bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać tę samą kwotę co na fakturze. I możesz zapłacić w RMB. Nie ma problemu.
7. P: Jak wygląda kontrola jakości w Waszej firmie?
O: Ściśle przestrzegamy ISO9001; IQC, OQC, IPQC i QA stanowią 10% naszego działu jakości. Test CCD jest stosowany do 99% zastosowań produktów naszej firmy.
P: Potrzebuję Waszej listy cen wszystkich Waszych produktów. Czy macie listę cen?
O: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele pozycji, niemożliwe jest umieszczenie wszystkich ich cen na liście, a ceny stale się zmieniają z powodu kosztów materiałów i ilości. Możesz podać nam listę wszystkich potrzebnych pozycji; dokładnie sprawdzimy je jedna po drugiej i podamy specyfikację i listę cen.
P: Czy możecie wykonać niestandardowe produkty i niestandardowe opakowania?
O: Tak. Wykonaliśmy wiele niestandardowych produktów dla naszych klientów wcześniej (głównie wiązki przewodów). Jeśli chodzi o niestandardowe opakowania, nie ma problemu; możemy umieścić Twoje logo lub inne informacje na opakowaniu. Musisz tylko zaznaczyć, że spowoduje to dodatkowe koszty.
P: Jakie certyfikaty posiadacie?
O: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
