Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

XTKCONN

Orzecznictwo:

CE,SGS,ROHS,ISO9001

Numer modelu:

FPC**-T1T1-00**-C

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Tworzywo:
LCP
Materiał terminala:
Brąz fosforowy, złocenie
Typ:
Złącze FFC i FPC
Aplikacja:
PCB
Pakiet:
Opakowanie rolkowe
Zdjęcie:
0,5 mm
Warunki płatności i wysyłki
Minimalne zamówienie
10szt
Cena
Negotiable price
Szczegóły pakowania
opakowanie próżniowe, pudełka w kartonie
Czas dostawy
5-7 dni
Zasady płatności
Akredytywa, T/T, Payyal
Możliwość Supply
4KK szt
Opis produktu

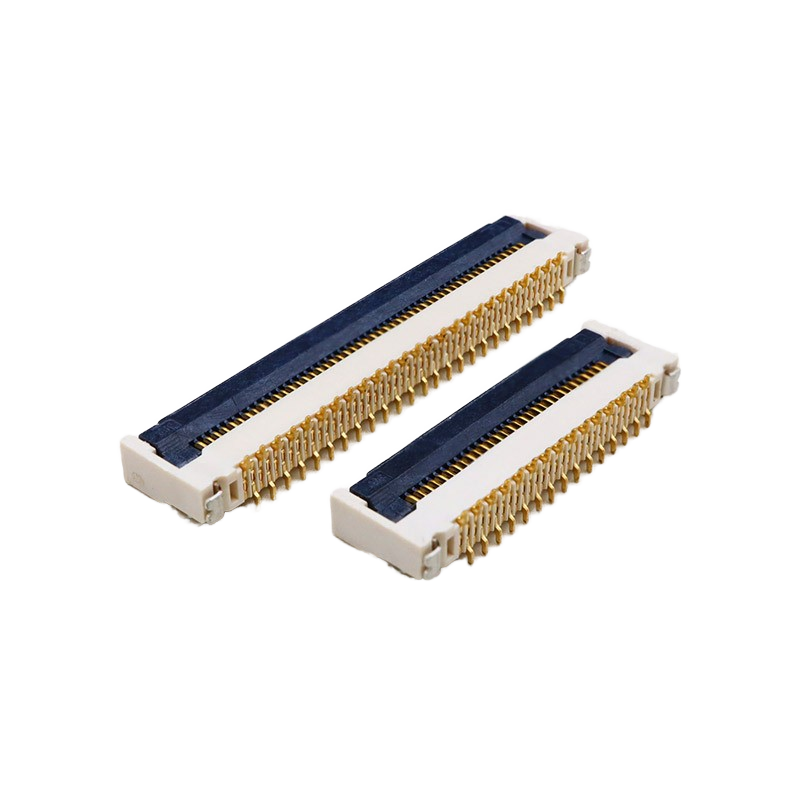

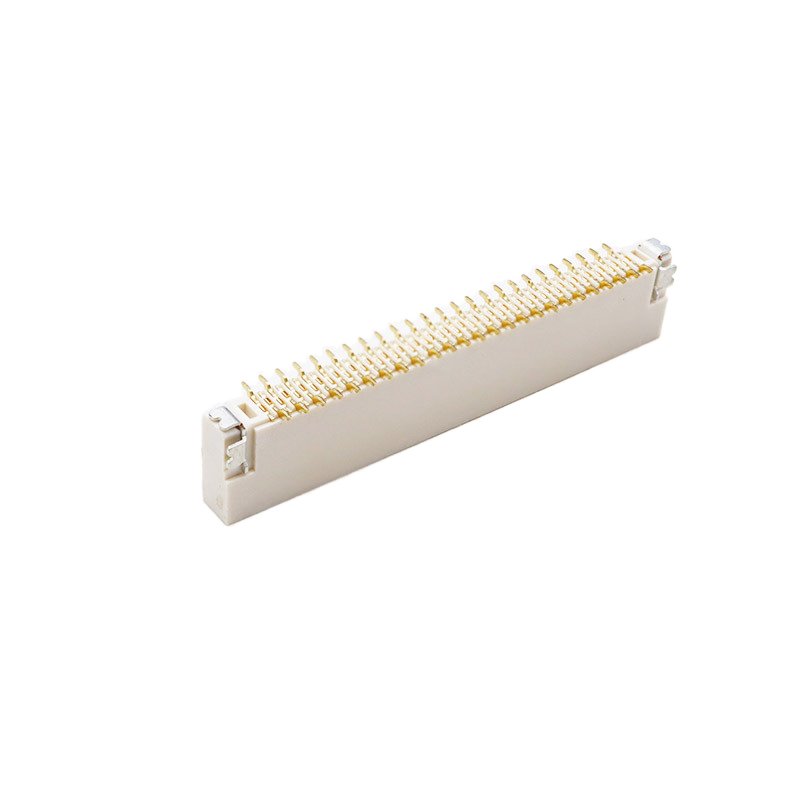

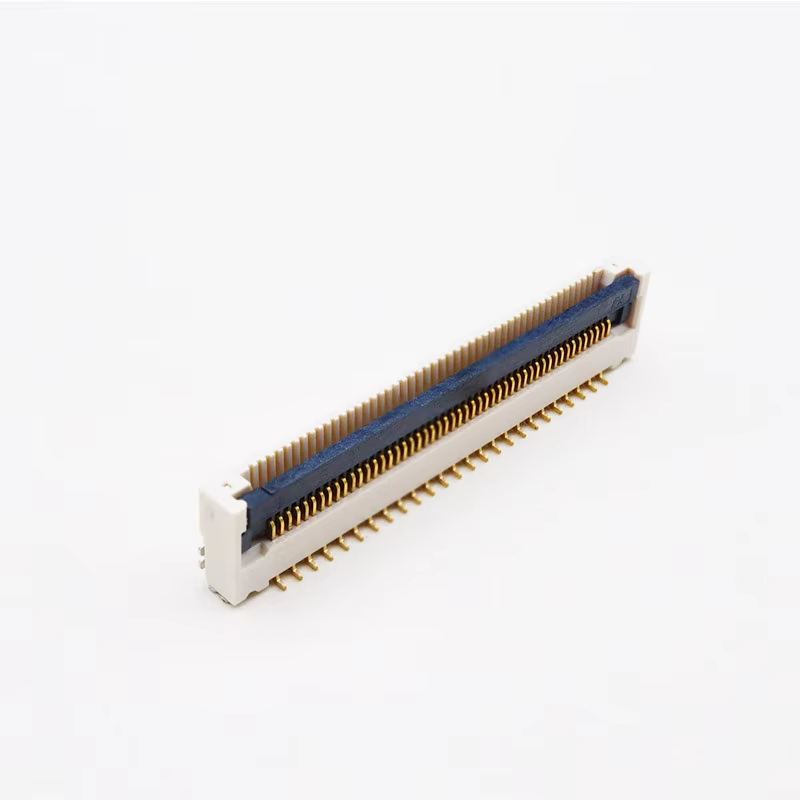

Złącze FPC Flip-Top o skoku 0.5mm | Pionowe SMT, H5.9, 30/40/50P


Najważniejsze cechy produktu

  1. Mechanizm blokujący Flip-Top ZIF: Bezpieczna konstrukcja z blokadą typu flip-top zapobiega wypadaniu FPC podczas ciągłych wibracji. Rozwiązuje powszechny problem: łatwe rozłączenie i awaria styku w urządzeniach samochodowych i przenośnych. Wersja Non-ZIF opcjonalna na życzenie.
  2. Bardzo niski profil, wysokość 5.9mm: Kompaktowa wysokość stosu 5.9mm, oszczędza miejsce na płytce drukowanej w smukłych urządzeniach konsumenckich i samochodowych.
  3. Potwierdzona odporność na wibracje: Przeszło rygorystyczny test niezawodności wibracyjnej, stabilna wydajność styku w środowisku wstrząsów i drgań.
  4. Pozłacany styk: Wysokiej czystościpozłacanie, niska rezystancja styku, doskonała odporność na utlenianie dla długiej żywotności.


Tabela specyfikacji technicznych

Kategoria Element Specyfikacja
Wydajność elektryczna Skok 0.5 mm
Liczba pinów 30P / 40P / 50P
Prąd znamionowy 0.5A na styk
Napięcie znamionowe 50V AC/DC
Rezystancja styku ≤50 mΩ
Rezystancja izolacji ≥1000 MΩ
Napięcie przebicia 250V AC przez 1min
Wydajność mechaniczna Typ montażu Pionowy SMT Patch
Typ blokady Flip-Top ZIF (Non-ZIF opcjonalnie)
Wysokość stosu H5.9 mm
Cykle wkładania ≥30 razy
Test wibracyjny Przeszedł test wibracyjny klasy samochodowej
Materiał i powłoka Materiał styku Stop miedzi
Powłoka styku Pozłacany
Materiał obudowy LCP UL94V-0, bezhalogenowy
Środowisko Temperatura pracy -40℃ ~ +85℃
Instrukcja lutowania Metoda lutowania Reflow SMT
Temperatura reflow Szczytowa maks. 260℃ (10s)

Odnośniki i równoważne zamienniki

Bezpośredni zamiennik dla głównych międzynarodowych marek złączy FPC. Kompatybilna stopka minimalizuje przeprojektowanie PCB.

Odpowiedni zamiennik typu drop-in dla złączy FPC typu flip top pionowych o skoku 0.5mm o tej samej specyfikacji. Wspieramy modyfikację kompatybilną pin-to-pin, jeśli potrzebujesz niestandardowej stopki.

Z

ZZ



Cechy produktu

  • Konstrukcja z blokadą flip-top, łatwe wkładanie i wyjmowanie FPC
  • Pionowy układ montażowy, proste trasowanie układu PCB
  • Obudowa LCP wysokotemperaturowa, odporna na lutowanie reflow
  • Bezhalogenowy, zgodny z RoHS
  • Pozłacane styki zapewniają stabilne przesyłanie sygnału


Więcej typów do odniesienia:

Z

Zalety produktu

  1. Niezawodna blokada ZIF flip, skutecznie zapobiega wyskakiwaniu FPC pod wpływem wibracji (rozwiązuje częsty problem awarii tanich złączy)
  2. Smukła wysokość H5.9, idealna do ograniczeń przestrzeni wewnętrznej cienkich urządzeń
  3. Rygorystycznie zweryfikowana niezawodność wibracyjna, odpowiednia do scenariuszy o wysokim udarze w pojazdach
  4. Standardowe opakowanie taśmowe, bezpośrednio kompatybilne z automatyczną maszyną do montażu SMT
  5. Stabilna spójność partii, niższy wskaźnik awaryjności niż w przypadku ogólnych, tanich złączy


Scenariusze zastosowań

Elektronika samochodowa wewnętrzna

Wyświetlacz pokładowy,

Tablet,

Laptop,

Inteligentne urządzenia noszone,

Przenośne urządzenie medyczne,

Przemysłowy panel dotykowy,

Moduł sterowania inteligentnym domem


Opakowanie

  • Taśma i rolka (Rolka): Standardowa taśma nośna z wgłębieniami, pasuje do automatycznych maszyn typu pick-and-place SMT, bezpośrednio ładowana na linię produkcyjną klienta do masowego montażu.
  • Tuba (opakowanie w tubie): Opakowanie w plastikowej tubie, głównie do prototypów, małych serii próbnych lub scenariuszy montażu ręcznego.

Z

Z

Czas realizacji

  • Zamówienie próbki: 3 dni robocze
  • Zamówienie masowe: 1-3 tygodnie, w zależności od ilości i wymagań niestandardowych


Certyfikaty fabryczne i usługi niestandardowe

  • Certyfikaty: RoHS, REACH, UL94V-0
  • MOQ: Niskie MOQ dla zamówień masowych
  • Polityka próbek: Dostępne bezpłatne próbki, szybka dostawa próbek
  • Usługi niestandardowe: Dostępna niestandardowa liczba pinów, grubość powłoki, zmodyfikowana konstrukcja blokady, wersja Non-ZIF, niestandardowe oznakowanie.


Przewodnik wyboru klienta

  1. Potwierdź numer pinów: 30P/40P/50P, skok ustalony na 0.5mm
  2. Wybór blokady: Flip-top ZIF do częstego podłączania/odłączania FPC; Non-ZIF do stałego montażu
  3. Wysokość: Ten model ma stałą wysokość stosu H5.9mm
  4. Środowisko pracy: Wybierz tę wersję, jeśli Twój produkt podlega ciągłym wymaganiom wibracyjnym
  5. Lutowanie: Tylko do procesu reflow SMT; lutowanie ręczne niezalecane

Z

Z


FAQ


1. Czy mogę złożyć zamówienie na próbki?
Tak, zapraszamy do składania zamówień na próbki w celu przetestowania i sprawdzenia jakości. Próbki mieszane są dopuszczalne.


2. Czy możecie produkować swoje produkty zgodnie z naszymi wymaganiami?
Tak, specyfikacje produktów mogą być dostosowane, jeśli spełnicie nasze MOQ.


3. Jak zagwarantować jakość Waszych produktów?
1) Obiecujemy, że w ciągu 30 dni od wystąpienia problemu z jakością zwrócimy pieniądze.

2) Rygorystyczna kontrola podczas produkcji.

3) Rygorystyczna kontrola próbek produktów przed wysyłką, zapewnione jest nienaruszone opakowanie produktu.


4. Jakie są certyfikaty naszych produktów?
ISO9001 i inne certyfikaty ROHS.


5. Jak długo mogę otrzymać towar?
Większość towarów jest w magazynie; czas dostawy wynosi około 1-5 dni po otrzymaniu płatności. W przypadku wymagań niestandardowych czas będzie nieco dłuższy, zgodnie z potwierdzeniem.


6. Jakiego rodzaju logistykę wykorzystujecie do dostawy?
Głównie dostarczamy towary za pośrednictwem DHL, UPS, FEDEX, EMS i innych firm kurierskich. Wybierzemy najbardziej opłacalną logistykę dla klientów. Obsługiwany jest również odbiór towaru przez Państwa spedytora.


7. Dlaczego warto kupować od nas?
Mamy 16 lat doświadczenia w branży. Współpracowaliśmy z tysiącami firm. Jakość produktu jest niezawodna.


8. Jakie produkty sprzedaje głównie Państwa firma?
Główne produkty naszej firmy to złącza FFC/FPC / złącza Wafer / złącza kart SIM / złącza kart pamięci / złącza USB / złącza typu C / złącza HDMI / serie RJ45 / złącza B to B i złącza typu Pin header, i tak dalej.
