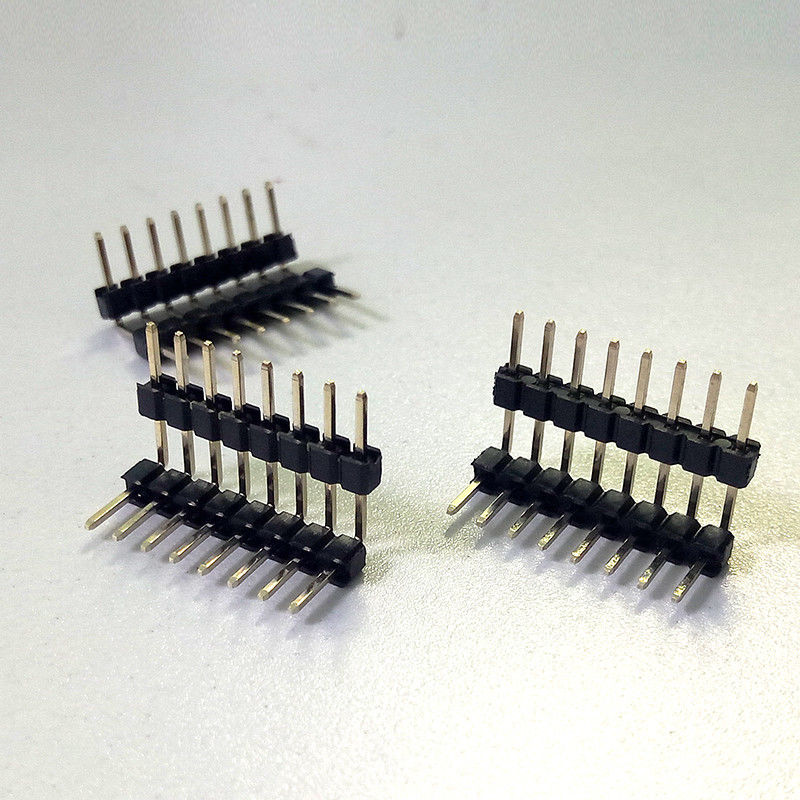

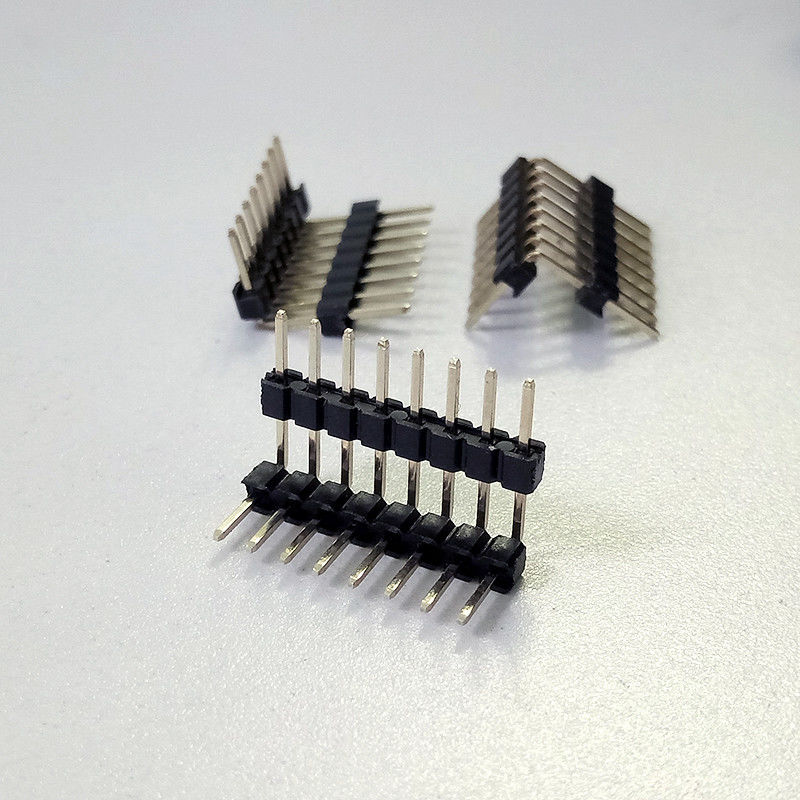

Złącze typu Pin Header pod kątem prostym, rastr 2,54 mm, jednorzędowe złącze PCB
Złącza typu Pin Header zapewniają elastyczność projektowania i wydajność produkcji, jednocześnie zmniejszając potrzebę posiadania aktywów sprzętowych. Dostępne w orientacjach poziomych, pod kątem prostym i pionowych, a także w rzędach pojedynczych i podwójnych o rastrze od 0,8 mm do 3,96 mm.
Specyfikacje
| Raster |
2,54 mm |
| Typ montażu |
SMT |
| LiczbaPozycji2-50pPrąd znamionowy |
1,5A AC |
| Napięcie znamionowe |
500V AC |
| Rezystancja styku |
20 omów MAX |
| Rezystancja izolacji |
1000 m omów min |
| Siła wciskania |
20 gf/pin Min |
| Temperatura pracy |
-40°C do +105°C |
| Napięcie udarowe |
1000V/1min AC |
| Obudowa |
Poliester (UL94V-0) |
| Styk |
Mosiądz fosforowy |
| Płeć |
Żeńska |
| Termin ceny |
FOB |
| Trwałość |
cykli |
| 5000 cykli MinCzas realizacji7-10 dni roboczych |
Opis |
| 1. Cechy produktu: szeroki zakres zastosowań, ochrona środowiska, odporność na wysokie temperatury, ogień i utlenianie. |
2. Złącza typu Pin Header są szeroko stosowane w wyświetlaczach, aparatach cyfrowych, MP3, MP4, PDA, komputerach, płytach głównych komputerów, różnego rodzaju mobilnych dyskach pamięci masowej, czytnikach kart, produktach zabezpieczających, licznikach energii elektrycznej, telefonach bezprzewodowych, telefonach komórkowych, krótkofalówkach, przełącznikach programowalnych, VCD, DVD, modułach wyświetlaczy LCM/LED, zabawkach elektronicznych, sprzęcie AGD itp. |
3. Produkty są głównie wykorzystywane w: aparaturze pomiarowej, komunikacji, bezpieczeństwie, sprzęcie medycznym, płytach głównych komputerów, przełącznikach programowalnych, aparatach cyfrowych, fotoprzewodnikach LED itp.
Dzięki silnemu zapotrzebowaniu na personalizację, nasze silne centrum badawczo-rozwojowe, producent form i centrum przetwórcze mogą szybko reagować na potrzeby klientów, dostarczając produkty OEM/ODM z najbardziej niezawodnymi produktami i precyzyjnymi złączami dla różnych klientów.
Orientacje złączy PCB
Termin złącze PCB odnosi się do podstawowego systemu połączeń wielostykowych, zazwyczaj o prostokątnym układzie. Para złączy PCB będzie przeznaczona do połączenia płyta-płyta lub kabel-płyta (przewód-płyta). Układy połączeń płyta-płyta mogą oferować różne orientacje połączeń PCB, wszystkie oparte na przyrostach 90 stopni:
Równoległe lub mezaninowe – oba złącza są w orientacji pionowej;
90 stopni, pod kątem prostym, płyta główna do płyty podrzędnej – jedno złącze jest pionowe, jedno poziome;
180 stopni, współpłaszczyznowe, krawędź do krawędzi – oba złącza są w orientacji poziomej.
- Inne nazwy złączy PCB
- Złącza PCB mogą być znane jako produkty do połączeń PCB. Specyficzne terminy są również używane dla obu stron połączenia. Złącza PCB męskie są często określane jako złącza typu Pin Header, ponieważ są to po prostu rzędy pinów. Złącza PCB żeńskie mogą być nazywane gniazdami, złączami lub nawet (co nieco mylące) gniazdami typu Header.
- Główne przewagi konkurencyjne
Małe zamówienia akceptowane
Bezpośredni eksport z fabryki
Z 20-letnim doświadczeniem w profesjonalnej produkcji jako producent precyzyjnych złączy
Dostępne darmowe próbki
Szybka dostawa
Produkt ekologiczny
Silny zespół badawczo-rozwojowy
Doświadczony personel
ISO9001, ROHS
