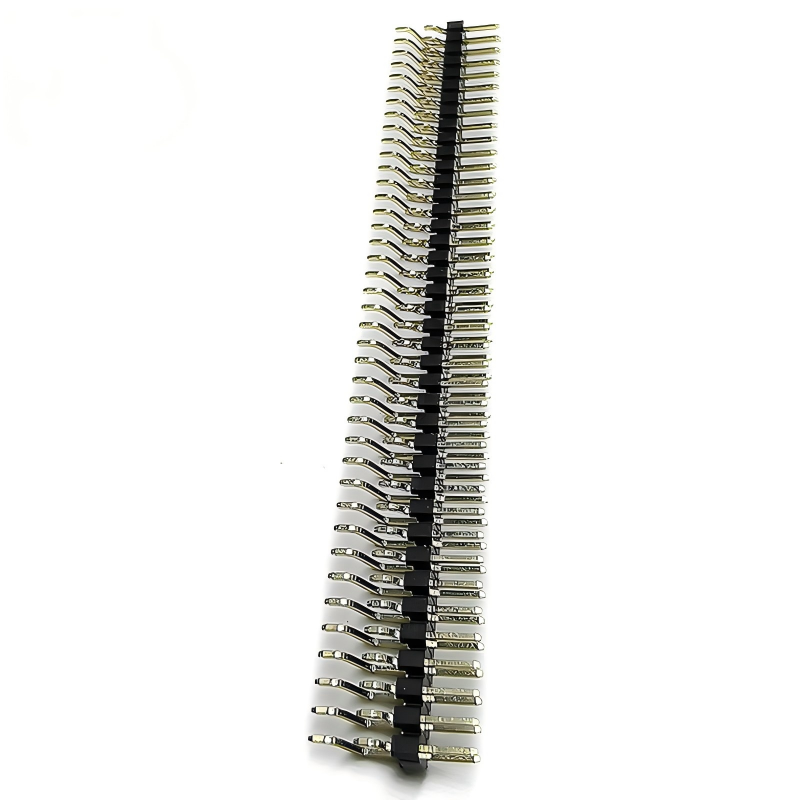

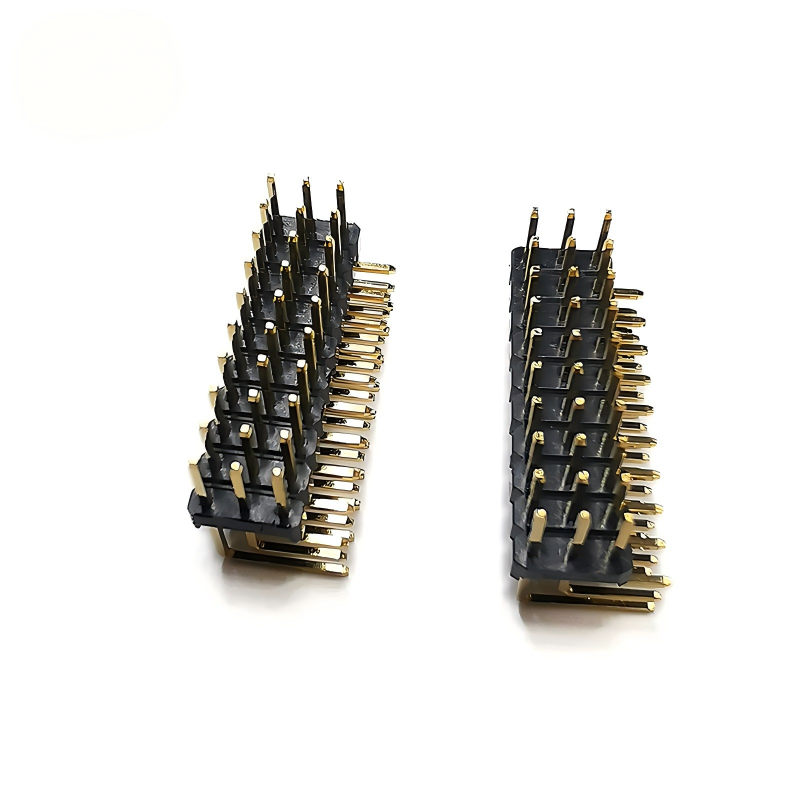

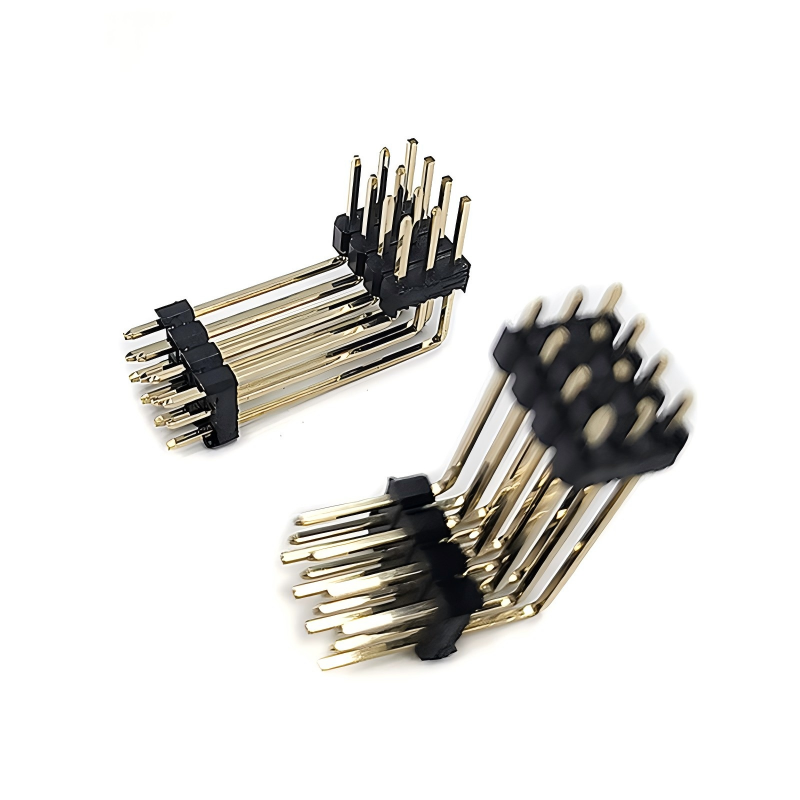

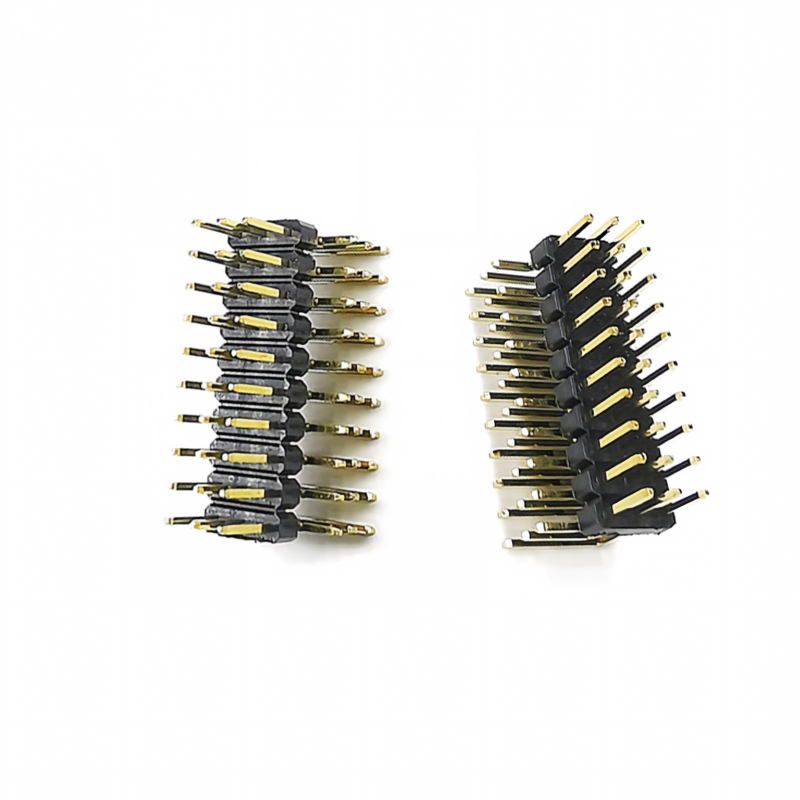

Trójrzędowa głowica pinowa 3,96 mm do obrabiarek CNC i sterowników przemysłowych
Opis produktu
| Przedmiot |
Specyfikacja |
| Poziom |
3,96 mm (0,156 cala), od środka do środka |
| Wydziwianie |
3-rzędowy |
| Typ mocowania |
Lutowanie przewlekane (DIP); Opcja prosta / kątowa |
| Dostępne stanowiska |
Niestandardowa liczba pinów w rzędzie; Łącznie 3–40 pozycji, akceptowalny OEM |
| Konstrukcja sworznia |
Precyzyjny, solidny sworzeń obrabiany CNC (nie tłoczony) |
| Przekrój sworznia |
Sworzeń obrobiony kwadratowo (dostępny wymiar niestandardowy) |
| Prąd znamionowy |
7 A maks. na stykZłącze HRB... |
| Napięcie znamionowe |
300 V AC |
| Opór kontaktowy |
≤10 mΩ (początkowe) |
| Rezystancja izolacji |
≥1000 MΩ DC 500 V |
| Napięcie wytrzymujące dielektryk |
1500 V AC, 1 minuta |
| Zakres temperatury roboczej |
-40°C ~ +120°CZłącze HRB... |
| Cykle godowe |
Minimum 500 cykli |
| Zgodność |
RoHS 2.0, REACH |
| Kompatybilna część współpracująca |
Pasujące trzyrzędowe, żeńskie nasadki 3,96 mm |
NaszTrójrzędowa listwa kołkowa o średnicy 3,96 mm, obrobiona maszynowoto wysoce niezawodny interkonekt typu płytka-płytka/płytka-kabel, zaprojektowany specjalnie dla obrabiarek CNC, systemów PLC i wysokowydajnych sterowników przemysłowych. W przeciwieństwie do konwencjonalnych tłoczonych gniazd pinowych, zastosowano w nim solidne styki wykonane w całości metodą CNC, aby zapewnić doskonałą stabilność mechaniczną, niską rezystancję styku i stałą wydajność w warunkach wibracji, zmian temperatury i powtarzających się cykli łączenia. Układ trzyrzędowy maksymalizuje gęstość wejść/wyjść w ramach ograniczonej powierzchni PCB, obsługując obwody sygnałów mieszanych i małej mocy dla sprzętu automatyki przemysłowej. W pełni zgodny z dyrektywami RoHS i REACH, obsługuje lutowanie przelotowe DIP w warunkach montażu klasy przemysłowej.
Szczegóły materiału
| Część |
Materiał i wykończenie |
| Obudowa / izolator |
Wysokiej jakości tworzywo termoplastyczne PA6T/PBT,Środek zmniejszający palność UL94 V-0; Standardowy kolor czarny WayconnEl... |
| Kontaktowy materiał bazowy |
Wytrzymały stop mosiądzu/miedzi, precyzyjne toczenie CNC |
| Warstwa bazowa poszycia |
Niklowana podpowłoka (bariera antykorozyjna) |
| Skontaktuj się z wykończeniem powierzchni |
Standard: cyna na niklu; Opcja: Selektywne/całkowite złocenie do zastosowań charakteryzujących się wysokimi wibracjami i długą żywotnością |
| Struktura retencji |
Blokada formowana wtryskowo, sworznie mocno zablokowane wewnątrz obudowy, aby uniknąć poluzowania się sworzni pod wpływem wstrząsów i wibracji |
Branże zastosowań i typowe urządzenia końcowe
- Obrabiarki CNC: Płyta główna sterownika CNC, interfejs sterownika serwo, karta rozszerzeń we/wy maszyny, połączenie sygnałów systemu sterowania numerycznego
- Automatyka przemysłowa i sterowniki: moduły PLC, karty sterowania ruchem, przemysłowe jednostki sterujące przekaźnikami, karty peryferyjne magistrali polowej
- Sprzęt do automatyzacji fabryki: Zautomatyzowane skrzynki sterujące liniami produkcyjnymi, pomocnicze tablice sterujące robotami
- Urządzenia przemysłowe dla energetyki i energetyki: Przemysłowe jednostki monitorujące moc, wewnętrzne połączenia sygnałowe falownika
- Przyrządy testowe i pomiarowe: Przemysłowy sprzęt testowy, wbudowany przemysłowy sprzęt sterujący
Nadaje się do scenariuszy wymagających wysokiej niezawodności mechanicznej, tłumienia drgań, długiej żywotności i częstej konserwacji w terenie.
Opcje dostosowywania
- Orientacja: Prosta pionowo / 90° pod kątem prostym
- Dostosowanie długości pinów i długości końcówki PCB z otworem przelotowym
- Powłoka: standard cynowo-niklowy; złoto pełne / złoto selektywne na zamówienie
- Całkowita liczba pozycji sworzni: niestandardowe kombinacje sworzni dla układu trzyrzędowego
- Specjalna odległość od podłoża / podwyższona wysokość obudowy
- Niestandardowe oznakowanie, opakowanie (taca/tuba/worek zbiorczy)
Dlaczego warto wybrać nas
- Profesjonalny producent złączy przemysłowych, skupiający się na rozwiązaniach wzajemnych połączeń z obrobionymi pinami dla urządzeń automatyki
- Bezpłatne próbki inżynieryjne dostępne do sprawdzenia przez klienta
- Własne możliwości w zakresie form i obróbki CNC, szybki czas realizacji niestandardowych modyfikacji
- Rygorystyczne testy kontroli jakości od wejścia do produktu końcowego: kontrola wymiarowa, rezystancja styku, wytrzymałość na wysokie napięcie, test wibracji
- Wsparcie OEM i ODM dla producentów obrabiarek i sterowników przemysłowych na całym świecie.
Często zadawane pytania
P: Jakie jest Twoje MOQ?
Odp.: Nasze MOQ zwykle wynosi 1000 sztuk, ale akceptujemy małe zamówienia do testów.
P: Czy mogę odwiedzić Twoją fabrykę?
Odp .: Zapraszamy do odwiedzenia naszej fabryki, a my pokażemy Ci nasz profesjonalny proces produkcyjny i mamy nadzieję, że możemy nawiązać z Tobą długoterminową współpracę.
P: Jaki jest twój czas próby? Jaki jest czas dostawy?
Odp.: 7 dni na próbki i 15-20 dni na masową produkcję. To zależy od ilości.
P: Jak mogę sprawdzić moje towary?
Odp.: Możesz sprawdzić, odwiedzając fabrykę lub poprosić osobę trzecią o kontrolę lub inspekcję obrazową.
P: Ile kosztuje wysyłka do mojego kraju?
Odp.: Fracht zostanie dostarczony przez firmę przewozową na podstawie masy brutto i CBM.
P: Skąd mam wiedzieć, czy wyślesz moje zamówienie?
Odp.: Numer śledzenia (DHL, UPS, FedEx, TNT, EMS itp.), lotniczy list przewozowy lub B/L drogą morską zostaną wysłane do Ciebie zaraz po wysłaniu towarów. Monitorujemy również dostawę i na bieżąco Cię o tym informujemy. Zapewniona jest pomocna obsługa posprzedażna. Wspieramy to, co sprzedajesz.
P: Czy mogę tworzyć spersonalizowane/niestandardowe produkty?
Odp.: Jasne, po prostu wyślij nam swój rysunek lub próbkę.
