Głowica prasowa o rozmiarze 1,0 mm 2x50 pinów podwójny rzęd prosty głowica gniazdkowa 1 mm spacje na tablicy gniazdkowej podwójny plastikowy złącze głowicy gniazdkowej

Opis produktu

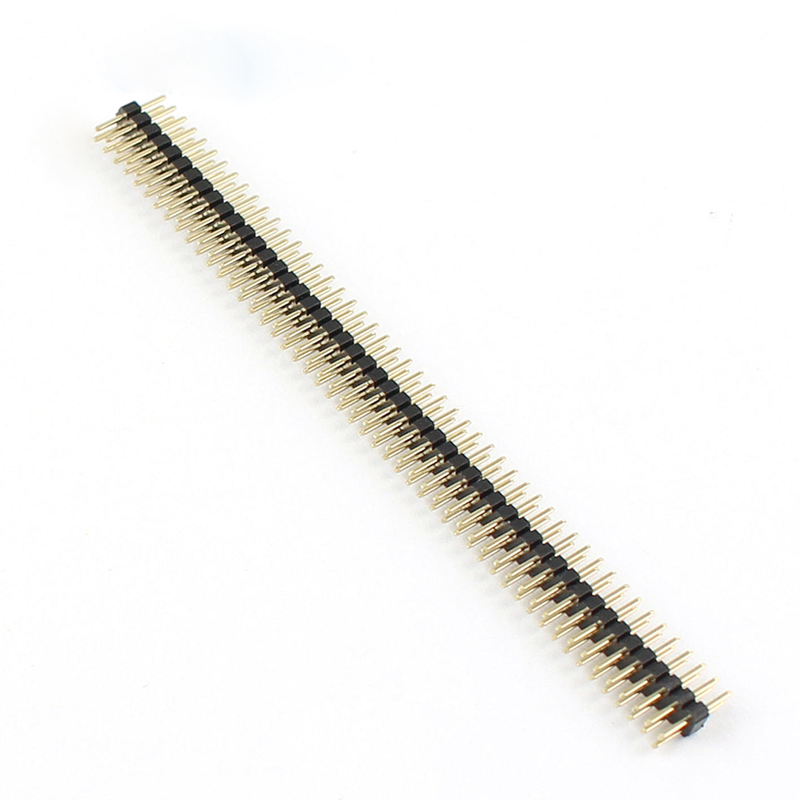

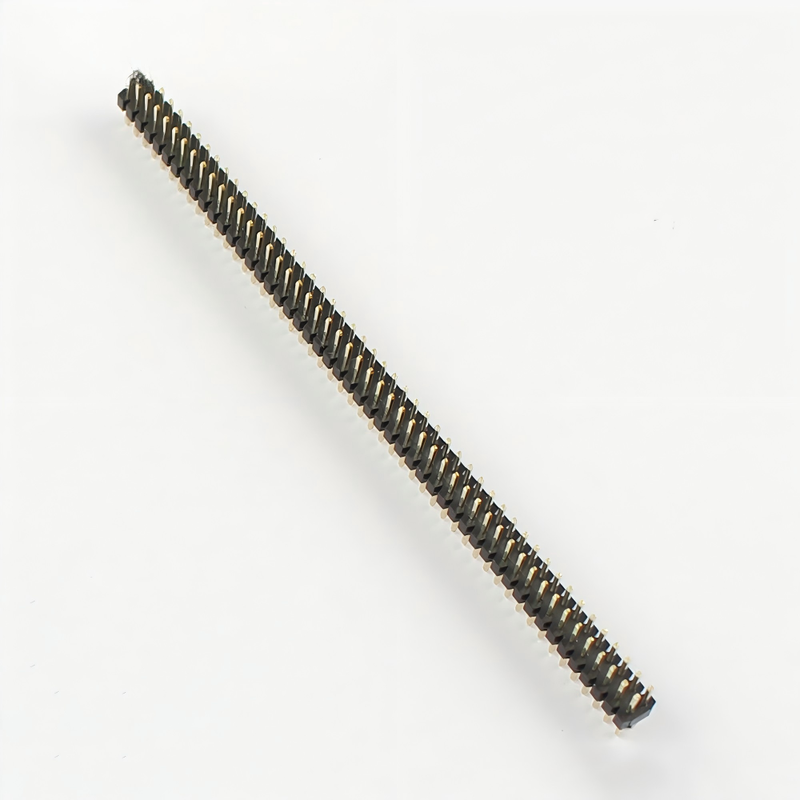

1.0mm Pitch 2×50 Pin Press-Fit Header

Podwójny rzędowy prosty samiecki nagłówek szpilki do połączeń między płytami PCB o wysokiej gęstości

1,0 mm Pitch 2×50 Pin Press-Fit Header jest kompaktowym, dwustronnym samcowym nagłówkiem szpilki zaprojektowanym do połączeń między płytami o wysokiej gęstości, w których przestrzeń na płycie jest ograniczona i wymagany jest interfejs 100-pozycyjny.

Z rozmiarem 1,00 mm, konfiguracją 2 × 50 pinów i prostym pionowym układem, nagłówek ten zapewnia gęste układy kontaktowe dla projektów połączeń między płytami i płytami PCB.Konfiguracja prasowa może być określona dla zastosowań, w których preferowany jest proces montażu PCB bez lutowania, z zastrzeżeniem wymogów dotyczących konstrukcji otworu PCB i kontaktu z prasowaniem.

W porównaniu z konwencjonalnymi głowicami o rozmiarze 2,54 mm, rozmiar 1,00 mm pozwala na znacznie bliższą odległość kontaktową, dzięki czemu ten typ złącza nadaje się do kompaktowych zespołów elektronicznych, płyt sterujących,Format przestrzeni 1,00 mm jest również szeroko stosowany w zastosowaniach międzypalcowych o wysokiej gęstości i połączeń międzypalcowych.

Materiały

• Izolator: PBT (Connfly DS1021, TXGA FPH254F1, CJT) czarny UL94 V-0; opcja PA6T (ICKEY 6T) dla fal bez ołowiu o temperaturze 260 °C; opcja Nylon 6T/GWT o temperaturze 750 °C

• Pin: mosiądz C2680 Ø0,64 mm kwadrat (rysunek ICKEY CJT potwierdza 0,64 SQ); opcja fosfor brązu C5210 dla > 500 cykli (Amphenol Quickie używa PB)

• Płytkowanie: złoty błysk 0,05 μm ponad 50 μm "Ni na strefie mate 5,84 mm; matowy cynk 2 ′′ 3 μm na ogonie 3,0 mm; selektywna opcja złota 30 μm " (0,76 μm) przy MOQ 500 pcs (klasa Confly "全金 Type33")

• Opcje z tworzyw sztucznych: jednoplastyczny o wysokości 2,5 mm / podwójny tworzyw sztuczny wzmocniony (przeciwgięty)

Zastosowanie

Automatyka przemysłowa

Odpowiedni do kompaktowych płyt sterujących, modułów związanych z PLC, sterowników przemysłowych i płyt interfejsu elektronicznego, w których należy połączyć wiele sygnałów PCB.

Sprzęt komunikacyjny

Konfiguracja przodu 1,00 mm i 100 pozycji nadaje się do kompaktowych modułów komunikacyjnych i płyt interfejsowych o wysokiej gęstości.

Komputery wbudowane i sprzęt komputerowy

Potencjalne zastosowania obejmują wbudowane płyty obliczeniowe, moduły związane z procesorem, karty interfejsu i kompaktowe systemy obliczeniowe.

Elektronika użytkowa

Niewielka rozpiętość nadaje się do zbiorów elektronicznych o ograniczonej przestrzeni, w których konwencjonalne głowice 2,54 mm zajmują zbyt dużą powierzchnię płytek PCB.

Sprzęt do badań i pomiarów

Wysoka liczba pinów może obsługiwać interfejsy PCB z wieloma sygnałami w urządzeniach pomiarowych i przyrządów, z zastrzeżeniem wymaganych specyfikacji elektrycznych i mechanicznych.

Elektronika samochodowa

Format złącza może być rozważany w przypadku modułów elektronicznych samochodowych, w których wymagane jest połączenie PCB o wysokiej gęstości.Klienci powinni potwierdzić wymaganą temperaturę, wibracji, pokrycia, zatrzymywania i obowiązujących norm motoryzacyjnych przed zatwierdzeniem projektu.

Opcje dostosowywania

• Licz: 2x2 / 2x5 / 2x10 /2x20/ 2×40 (odłączenie)

• Ogon: 3,0 mm (domyślny) / 6,0 mm (6T) / 10,8 mm w sumie (klon Connfly) / 8,5 / 11,96 mm

• Plastikowe: jedno 2,5 mm / podwójne 4,3 mm / 8,5 mm wysokości

• Izolator: PBT+30%GF czarny (domyślnie) / PA6T / Nylon 6T / kolor

• Płytkowanie: złoto błyszczące30 μ" selektywne/ pełny cynk / duplex

• Pin: mosiądz (domyślnie) / fosfor brąz

• Orientacja: prostokąta/prawy kąt

• Opakowanie: torebka/rurka/podnoszka PE

Krok Proces niestandardowy

1. Zbiór wymogów → 2. Ocena techniczna i cytacja → 3. Przegląd i potwierdzenie rysunku 3D → 4. Formą / narzędziem i prototypem → 5. Badanie próbki (kontakt R, retencja, ponowny przepływ) i zatwierdzenie → 6.Masowa produkcja → 7- Ostateczna kontrola i wysyłka.
