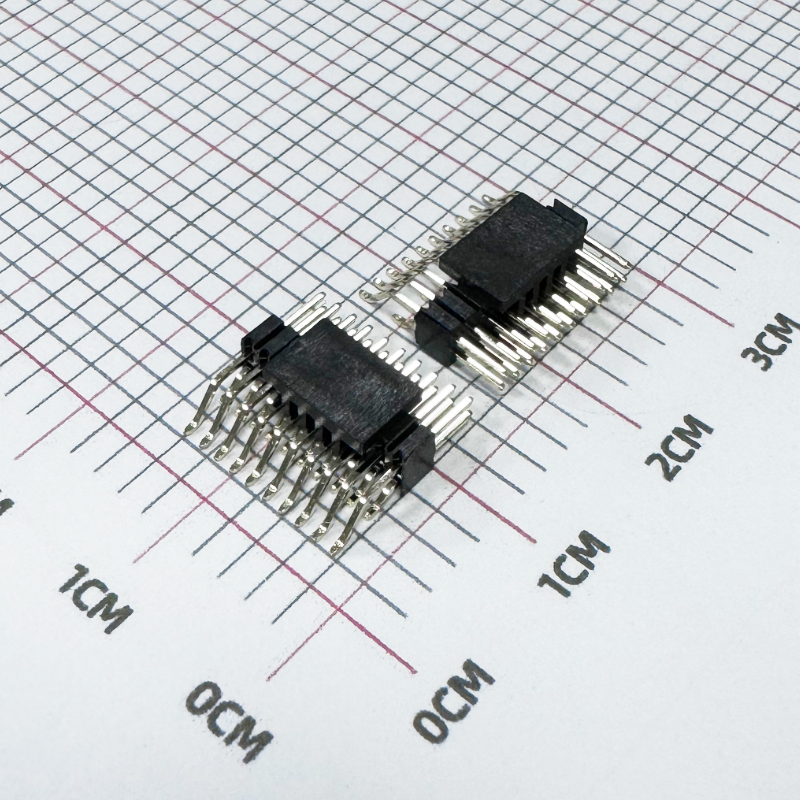

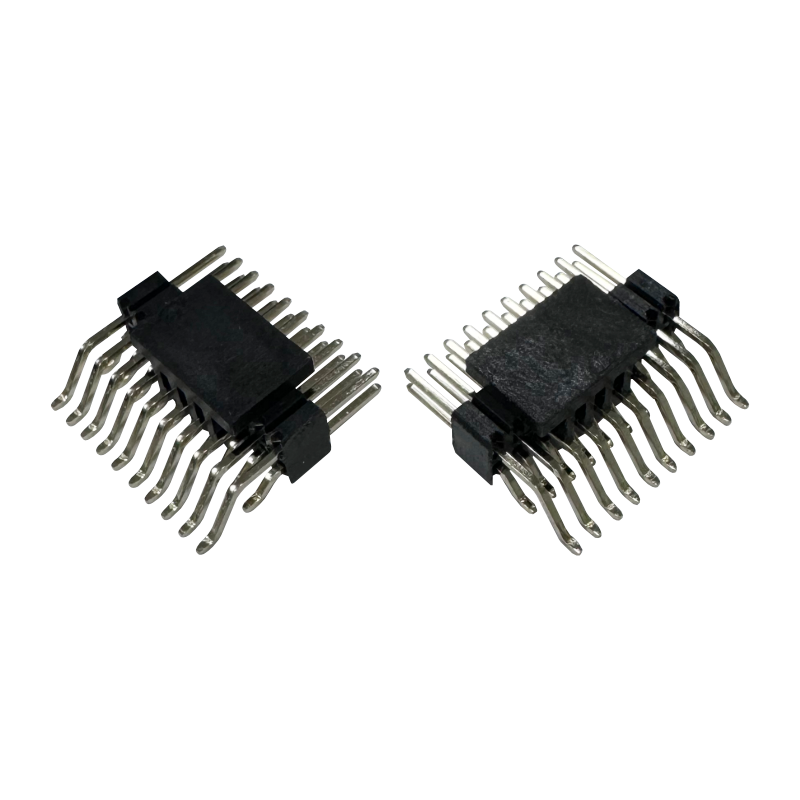

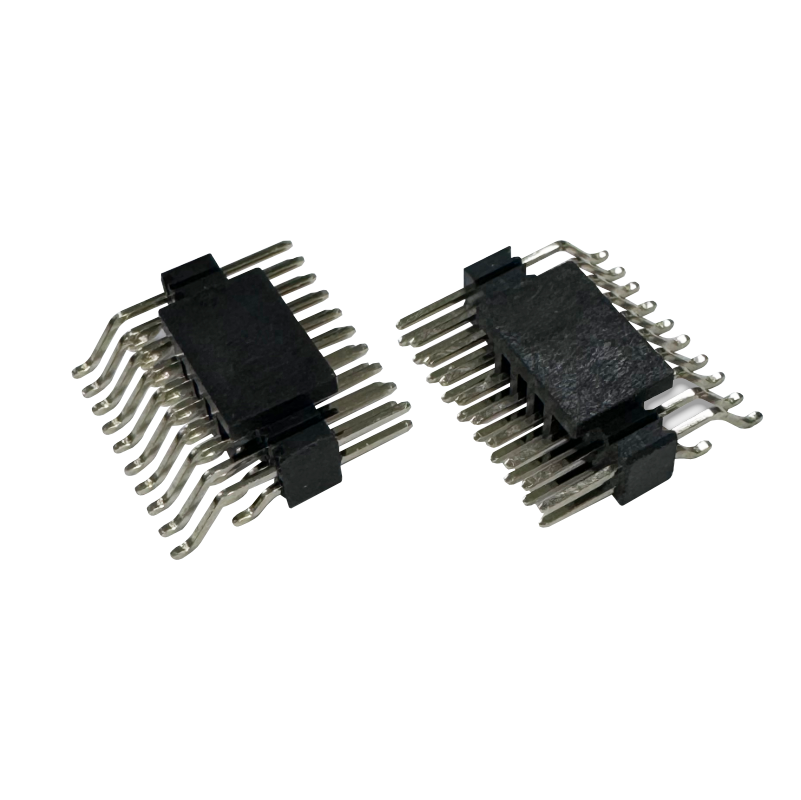

1.27mm Złącze Gniazdo żeńskie Złącze Pin Header 20021121-00010T4LF Złącze Płytka-do-Płytki

Opis produktu

Materiał i konstrukcja

Styki ze stopu miedzi

Złącze wykorzystuje styki ze stopu miedzi, zapewniając bazę przewodzącą wymaganą do elektrycznego połączenia płyt PCB. Obszar złącza jest określony jako pokryty złotem o grubości 0.25 μm, podczas gdy końcówka lutownicza jest pokryta matowym cynowaniem o grubości 1.27 μm.

Izolator termoplastyczny

Obudowa izolacyjna wykonana jest z materiału termoplastycznego o klasie palności UL94 V-0, co czyni komponent odpowiednim do montażu na płytkach drukowanych, gdzie należy wziąć pod uwagę wymagania dotyczące palności materiału.

Zalety inżynieryjne

1. Kompaktowe połączenie płytka-do-płytki

Rozstaw 1.27 mm oraz konfiguracja 2-rzędowa, 10-pozycyjna zapewniają kompaktowy interfejs płytka-do-płytki dla zastosowań, gdzie przestrzeń na płytce jest ograniczona.

Czyni to złącze szczególnie istotnym dla:

• Kompaktowych płyt sterujących
• Wbudowanych modułów elektronicznych
• Przemysłowych płyt sterujących PCB
• Sprzętu komunikacyjnego
• Modułów obliczeniowych
• Elektroniki użytkowej

2. Montaż PCB zgodny z SMT

Pionowa konstrukcja do montażu powierzchniowego jest kompatybilna z zautomatyzowanymi procesami montażu SMT. Producent określa lutowanie w fazie parowej i lutowanie rozpływowe IR jako obsługiwane procesy lutowania.

W przypadku produkcji PCB na dużą skalę może to uprościć integrację z istniejącym procesem produkcji montażu powierzchniowego.

3. Zdefiniowana wydajność elektryczna

Opublikowana specyfikacja zawiera mierzalne parametry elektryczne, zamiast polegać jedynie na ogólnych zapewnieniach o niezawodności.

Kluczowe wartości obejmują:

• Prąd znamionowy 1A na styk
• Napięcie znamionowe 125VAC
• Maksymalna początkowa rezystancja styku 20mΩ
• Maksymalna rezystancja styku po teście 50mΩ
• Minimalna rezystancja izolacji 1000MΩ

Te wartości dostarczają inżynierom konkretnych kryteriów oceny przydatności elektrycznej podczas wyboru złącza.

4. Szeroki zakres temperatur pracy

Określony zakres temperatur pracy wynosi od -55°C do +125°C, co czyni to złącze odpowiednim dla sprzętu elektronicznego wymagającego stosunkowo szerokiego zakresu temperatur pracy.

Rzeczywista przydatność dla konkretnego produktu końcowego powinna być nadal oceniana w odniesieniu do kompletnych wymagań termicznych i środowiskowych na poziomie systemu.

Proces niestandardowy krok po kroku

1. Zbieranie wymagań → 2. Ocena techniczna i wycena → 3. Przegląd i potwierdzenie rysunku 3D → 4. Forma / Narzędzia i prototyp → 5. Test próbek (rezystancja styku, retencja, reflow) i zatwierdzenie → 6. Produkcja masowa → 7. Końcowa kontrola jakości i wysyłka.

Nasza usługa

Dostępność i polityka próbek

Próbki są wysyłane do naszych klientów bezpłatnie na ich życzenie, pod warunkiem, że są skłonni zapłacić za fracht, lub możemy zapłacić za fracht dla niektórych starych klientów z naszej strony, lub klient może zapłacić za fracht z góry, a my możemy wysłać próbki z naszym kurierem.

Gwarancje/Rękojmie/Warunki

Zapewniamy gwarancję jakości produktu.
Zapewniamy szybką dostawę w ciągu 15 dni.
Warunki płatności obejmują T/T, ale podlegają negocjacjom, takim jak L/C, PayPal, Western Union i inne.

Obsługa posprzedażna

Doskonała obsługa jest oferowana za pośrednictwem naszej sieci biur i centrali.
Prosimy o kontakt z naszym działem sprzedaży marketingowej telefonicznie lub e-mailowo, lub jeśli jest to wygodne, odwiedź nasze biuro.
Oprócz przyjaznej obsługi, oferujemy najbardziej konkurencyjne ceny i elastyczne harmonogramy.

FAQ

P: Jakie jest Twoje MOQ?

O: Nasze MOQ zazwyczaj wynosi 1000 sztuk, ale akceptujemy małe ilości zamówień do testowania.

P: Czy mogę odwiedzić Twoją fabrykę?

O: Zapraszamy do odwiedzenia naszej fabryki, a pokażemy Ci nasz profesjonalny proces produkcji i mamy nadzieję na długoterminową współpracę z Tobą.

P: Jaki jest czas realizacji próbek? Jaki jest czas dostawy?

O: 7 dni na próbki i 15-20 dni na produkcję masową. Zależy to od ilości.

P: Jak mogę sprawdzić moje towary?

O: Możesz sprawdzić, odwiedzając fabrykę, prosząc stronę trzecią o sprawdzenie lub poprzez inspekcję zdjęć.

P: Ile kosztuje wysyłka do mojego kraju?

O: Fracht zostanie podany przez firmę spedycyjną na podstawie Twojej wagi brutto i objętości (CBM).

P: Skąd mam wiedzieć, czy moje zamówienie zostało wysłane?

O: Numer śledzenia (DHL, UPS, FedEx, TNT, EMS itp.), list przewozowy lotniczy lub list przewozowy morski (B/L) zostanie wysłany do Ciebie, gdy tylko Twoje towary zostaną wysłane. Monitorujemy również dostawę i informujemy Cię. Zapewniamy pomocną obsługę posprzedażną. Wspieramy to, co sprzedajesz.

P: Czy mogę tworzyć spersonalizowane/niestandardowe produkty?

 O: Pewnie, po prostu wyślij nam swój rysunek lub próbkę.
