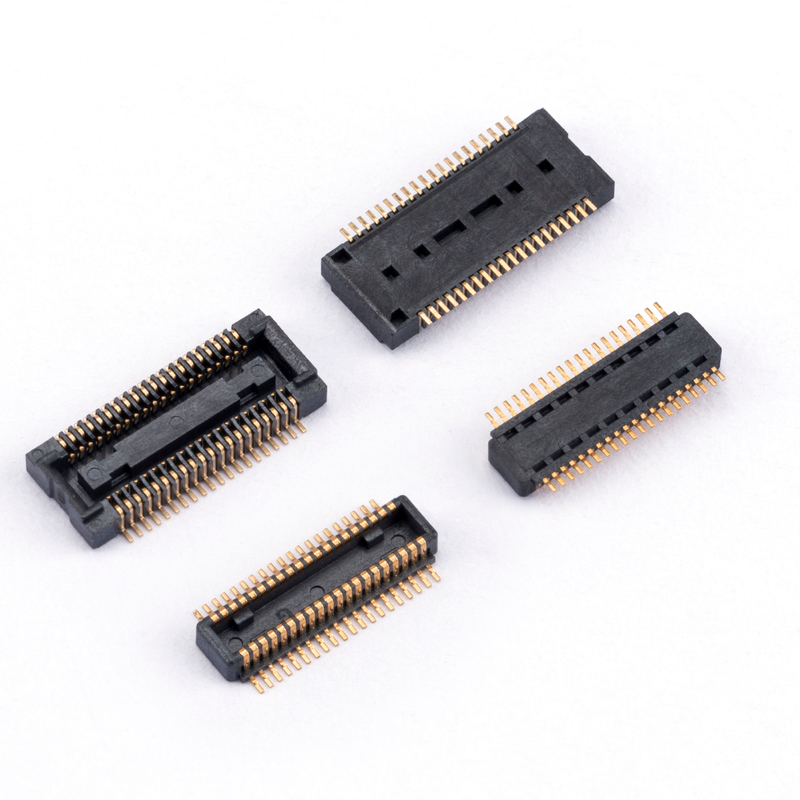

0.4mm Podwójny rzęd pionowy SMT wodoodporny płytka płytkowa płytka płytkowa płytka płytkowa płytka płytkowa płytka płytkowa płytka płytkowa płytka płytkowa płytka płytkowa płytka płytkowa
Opis produktu
| Pozycja |
Specyfikacja |
| Rodzaj produktu |
Złącze międzypłyty / złącze BTB |
| Styl złącza |
Męskie i żeńskie pary |
| Głupota |
00,4 mm |
| Liczba wierszy |
Podwójne wiersze |
| Rodzaj montażu |
SMT (Technologia montażu powierzchniowego) |
| Kierunek montażu |
W pionie / 180° |
| Materiał kontaktowy |
Zestaw miedzi / fosfor brązu |
| Powierzchnia kontaktowa |
Złote |
| Materiał izolacyjny |
LCP (polimer kryształowy ciekły) |
| Kolor izolacji |
Czarne |
| Wysokość złącza |
Zindywidualizowane zgodnie z wymaganiami aplikacji |
| Pozycje kontaktowe |
Dostępne liczebności wielu pinów |
| Temperatura pracy |
Typowe od -40°C do +85°C (zależne od modelu) |
| Napęd nominalny |
Do 30V/60V (w zależności od modelu) |
| Prąd nominalny |
Do 0,3A/kontakt (typowa konstrukcja cienkiego tonia) |
| Odporność kontaktowa |
Ok. ≤ 90mΩ (zależne od modelu) |
| Odporność na izolację |
≥50MΩ |
| Wytrzymałość na napięcie |
Zakres prądu przemiennego 100-150 V (zależny od modelu) |
| Trwałość |
30-50 cykli parzenia (zależne od modelu) |
| Opakowanie |
Taśma i rolka do montażu SMT |
Złącze board-to-board jest najpotężniejszym z wszystkich produktów łącznikowych, stosowanym głównie w systemach energetycznych, sieciach komunikacyjnych, produkcji finansowej, windach,automatyka przemysłowaObecnie główną rozstawą łączników płyty do płyty jest 0,4 mm 0,5 mm, 0,8 mm, 1,00 m, 1 mm, 1 mm i 1 mm.27 mm itd..
Cechy
1- Kosztowo oszczędne pionowe połączenie PCB
Pionowa konstrukcja SMT między płytami pozwala na podłączenie dwóch płyt PCB w konfiguracji układanej, co sprawia, że jest ona odpowiednia do produktów, w których przestrzeń PCB jest ograniczona.
Typowe zastosowania:
- Kompaktne systemy wbudowane
- Kontrolery przemysłowe
- Urządzenia inteligentne
- Przenośne urządzenia elektroniczne
2. Elastyczne opcje wysokości układania
Złącze obsługuje wiele wysokości parzenia:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Umożliwia to inżynierom wybór odpowiedniej przestrzeni między płytami PCB zgodnie ze strukturą obudowy i wymaganiami dotyczących układu wewnętrznych komponentów.
3. SMT Kompatybilność produkcyjna
Konstrukcja terminalu SMT obsługuje zautomatyzowane procesy montażu powierzchni, pomagając uproszczyć montaż PCB i poprawić wydajność produkcji.
Powszechne złącza SMT BTB wykorzystują opcje pakowania taśmy i bębna do automatycznego sprzętu do umieszczania.
Termin płatności i dostawa
1Czas dostawy: 3-15 dni roboczych od potwierdzenia zamówienia i otrzymania płatności.
2Warunki handlowe: FOB Shenzhen lub EXW.
3Termin płatności: 100% T/T z góry przed produkcją.
4Sposób płatności: T/T, PayPal, Western Union lub inne metody.
5. Próbki: Próbki są dostępne do sprawdzenia jakości i specyfikacji, i jest to za darmo dla 1-30 sztuk.
6Opakowanie: wewnątrz: torebka PE, tacka, rurka, pudełko, taśma + rolka. na zewnątrz: karton eksportowy
7Sposób wysyłki: UPS, DHL, FEDEX, EMS i transport lotniczy i transport morski.
Przewodnik do selekcji technicznej
0.4mm Pitch Board to Board Connector
Zalecane do:
- Elektronika użytkowa ultracienka
- Urządzenia przenośne
- Kompaktowe moduły wyświetlacze
- Elektronika noszona
Zalety:
- Większa gęstość kontaktu
- Zmniejszona powierzchnia zajęta PCB
- Odpowiednie do miniaturyzowanych projektów
0.5mm Pitch BTB Connector
Zalecane do:
- Moduły sterowania przemysłowego
- Sprzęt komunikacyjny
- Wbudowane urządzenia komputerowe
- Inteligentne produkty elektroniczne
Zalety:
- Równowaga pomiędzy wielkością a wytrzymałością mechaniczną
- Elastyczne opcje liczby pinów
- Odpowiednie do połączenia PCB o dużej gęstości
0.8mm Pitch Board Connector
Zalecane do:
- Elektronika przemysłowa
- Moduły samochodowe
- Sprzęt serwerowy i komputerowy
- Zastosowania o wyższych wymaganiach mechanicznych
Zalety:
- Bardziej solidna struktura parzenia
- Odpowiednie do konstrukcji o większej liczbie szpilów
- Łatwiejsza montaż w porównaniu z ultra-cienkimi złączami
Wnioski
Elektronika przemysłowa
- Płyty sterujące przemysłowe
- Urządzenia automatyczne
- Wbudowane sterowniki
- Instrumenty pomiarowe
Sprzęt komunikacyjny
- Urządzenia sieciowe
- Moduły komunikacyjne
- Jednostki przetwarzające sygnały
Elektronika użytkowa
- Inteligentne terminale
- Przenośne urządzenia elektroniczne
- Moduły wyświetlania
- Systemy wbudowane
Sztuczna inteligencja i sprzęt związany z komputerowaniem
Potencjalne zastosowania obejmują:
- Urządzenia obliczeniowe AI
- Wbudowane sterowniki AI
- Inteligentne urządzenia końcowe
- Kompaktowe moduły obliczeniowe
Zalety
Kompaktowy design 0,8 mm pitch dla oszczędnych na przestrzeni układów PCB
Struktura 0,5 mm pasma pozwala na zintegrowanie większej liczby kontaktów sygnałowych w ograniczonym obszarze PCB w porównaniu z konwencjonalnymi złączami o większym pasmie.
Dzięki temu nadaje się do:
- Kompaktne sterowniki przemysłowe
- Systemy komputerowe wbudowane
- Moduły komunikacyjne
- Inteligentne urządzenia elektroniczne
Łączniki BTB o cienkiej rozdzielczości są powszechnie wybierane do zastosowań wymagających zmniejszenia rozmiaru PCB i większej gęstości komponentów.
Niezawodne połączenie modułowe PCB-PCB
Konstrukcja parzenia mężczyzny/kobiety umożliwia bezpośrednie połączenie dwóch PCB, wspierając modułowe architektury elektroniczne.
Typowe zalety projektowania obejmują:
- Zmniejszone wymagania dotyczące okablowania
- Uproszczona konfiguracja wewnętrzna
- Poprawa wykorzystania przestrzeni
- Łatwiejsza integracja modułów
Kompatybilny z SMT do automatycznej produkcji
Struktura końcowa SMT umożliwia kompatybilność z nowoczesnymi liniami montażowymi PCB, w tym automatycznym umieszczaniem i procesami lutowania reflow.
Pomaga to producentom optymalizować:
- Wydajność produkcji
- Konsekwencja montażu
- Przepływ pracy w zakresie produkcji PCB
Częste pytania
P: Czy masz katalog? Czy możesz wysłać mi katalog, aby sprawdzić wszystkie swoje produkty?
A: Tak, możesz skontaktować się z nami online lub wysłać e-mail, aby uzyskać katalog.
P: Nie mogę znaleźć produktu w waszym katalogu.Możesz zrobić ten produkt dla mnie?
A: W naszym katalogu znajduje się większość naszych produktów, ale nie wszystkie. Po prostu daj nam znać, jaki produkt potrzebujesz i ile chcesz. Jeśli go nie mamy, możemy również zaprojektować i wykonać nową formę do jego produkcji.Dla twojej referencji., wykonanie zwykłej formy zajmie około 35-45 dni.
P: Czy możecie dostarczyć próbkę?
O: Tak, dostarczamy 5-10 sztuk bezpłatnych próbek łączników do testowania.
P: A czas dostawy?
A: Towary z zapasów są dostarczane w ciągu 1 dnia; towary dostosowane są dostarczane w ciągu 5-7 dni
P: Jak wysłać zamówienie?
A: W przypadku małych paczek, wysyłaj je ekspresowo, takie jak DHL, FedEx, UPS, TNT, EMS. To usługa od drzwi do drzwi. W przypadku dużych paczek, możemy wysłać je drogą lotniczą lub morską. Używamy standardowych kartonów eksportowych.Będziemy odpowiedzialni za wszelkie uszkodzenia produktu spowodowane podczas dostawy.
6P: Jakiego rodzaju płatność akceptujesz? Czy mogę zapłacić w RMB?
Odpowiedź: Akceptujemy T/T ((Transfer bankowy), Western Union i PayPal. Upewnij się, że możemy otrzymać taką samą kwotę jak faktura. I możesz zapłacić w RMB. Bez problemu.
7P: Co powiesz na kontrolę jakości w Twojej firmie?
Odpowiedź: Ścisłe przestrzeganie normy ISO9001, IQC, OQC, IPQC, QA zajmuje 10% naszego działu jakości. Test CCD jest stosowany w 99% aplikacji produktów naszej firmy.
P: Potrzebuję listy cen wszystkich pańskich produktów.
A: Nie mamy listy cen wszystkich naszych produktów. Ponieważ mamy tak wiele produktów, niemożliwe jest, aby wszystkie ich ceny na liście,i ceny zawsze się zmieniają z powodu kosztów materiału i ilości. I możesz dać nam listę wszystkich elementów, których potrzebujesz; będziemy dokładnie potwierdzić jeden po drugim i dać ci specyfikację i cenę
P: Czy możecie robić produkty i opakowania na zamówienie?
A: Tak. Zrobiliśmy wiele niestandardowych
W przypadku spakowania na zamówienie nie ma problemu, ponieważ umieszczamy logo lub inne informacje na opakowaniu.Muszę tylko zauważyć, że to spowoduje dodatkowe koszty..
P: Jakie masz certyfikaty?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 itp.
