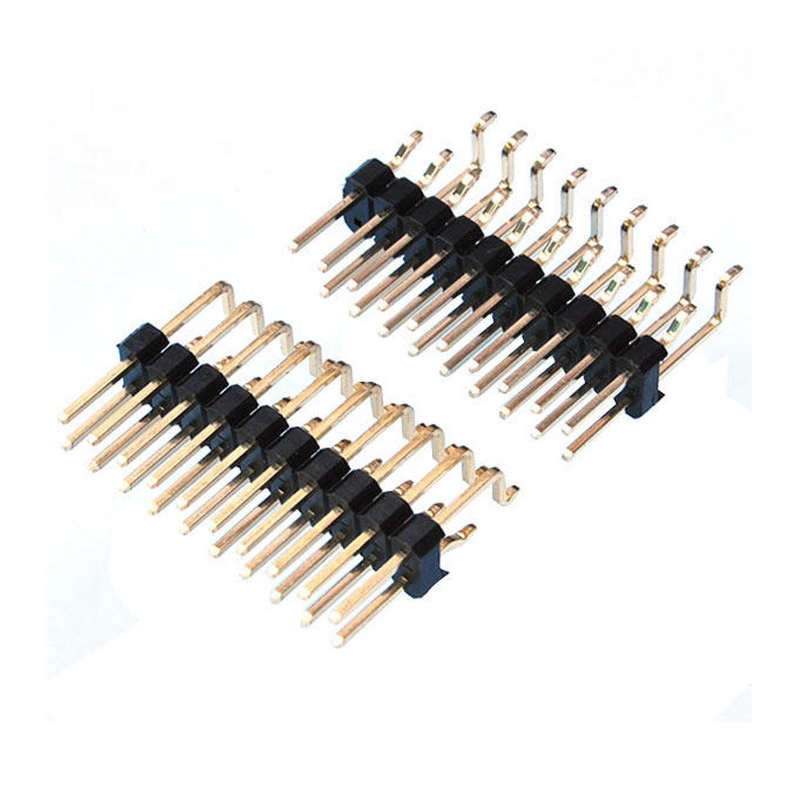

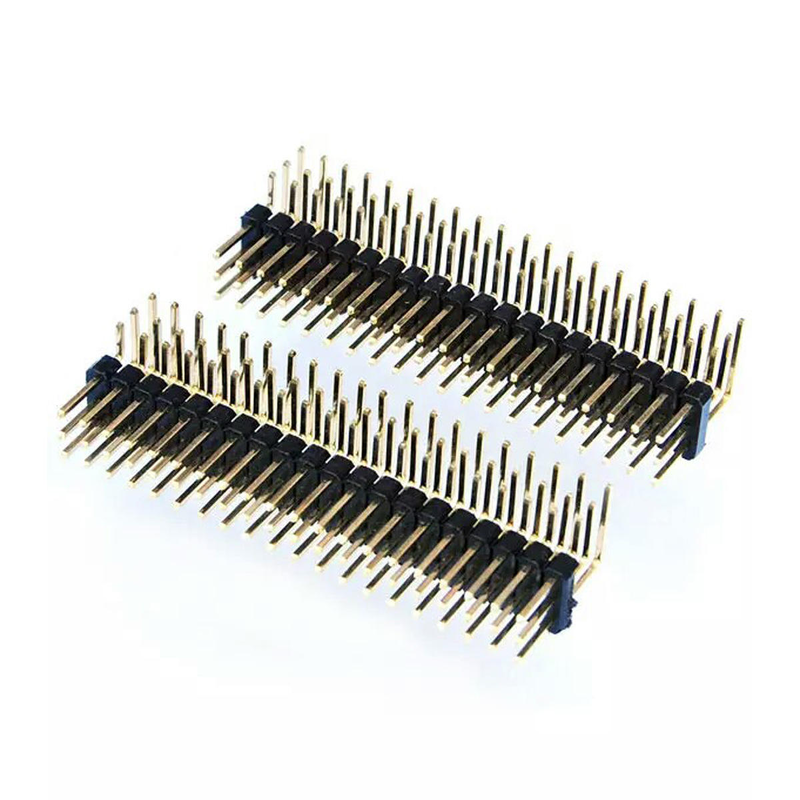

Główka szpilki PCB 1,0 mm Podwójny wiersz zgięty szpilka SMT 180 stopni 90 stopni PBT Materiał Fosfor Kontakty brązowe Długość szpilki dostosowalna

Główka szpilki PCB 1,0 mm Podwójny wiersz zgięty szpilka SMT 180 stopni 90 stopni PBT Materiał Fosfor Kontakty brązowe Długość szpilki dostosowalna

Najważniejsze

• 10,0 mm drobnego zakrętu dwustronne wiersze SMT zgięte, wsparcie90° kąt prostokąta i 180° płaskie zakończenie SMTdo elastycznego układu PCB
• Bramy kontaktowe z fosforu i brązu, stabilna wydajność sprężyny, przeciwzmęczenie dla długotrwałych cykli parzenia
• PBT izolator UL94V-0, doskonała odporność na ciepło z powrotem, zestaw SMT z powrotem
• Całkowicie dostosowywalne: długość szpilki, liczba szpilek, wykończenie pokrycia, dostępne opakowanie taśmowo-rolowe
• Ścisła kontrola koplanarności dla SMT pick-and-place, niższy wskaźnik wad montażu dla produkcji dużych objętości

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Cechy produktu

1. Dwuwierszowy 1,0 mm drobny rozmiar, oszczędza ślad PCB dla układu o wysokiej gęstości
2. Dwa styły zgiętych pinów: 90° prostokąta / 180° płaski SMT, odpowiadają różnym wymaganiom układu krawędzi PCB
3. Kontakty fosfor-brąz: wyższa elastyczność, odporność na rozluźnianie naprężenia w warunkach drgań i cykli temperatury
4. PBT UL94V-0 termoplastyczna obudowa, odporna na standardową temperaturę lutowania SMT
5. Ścisła koplanarność dla końcówek SMT, kompatybilna z automatycznym urządzeniem pick-and-place
6. Elastyczna dostosowanie: długość szpilki, PIN, plaster cynowy/złoty, opcje opakowania taśmowego/rolowego/rurowego
7. Zgodne z RoHS i REACH, spełniające światowe wymagania w zakresie ochrony środowiska elektronicznego

Zalety produktu

1. Elastyczność układu: podwójne opcje 90° /180° zgięte szpilki SMT, rozwiązywanie ograniczonej przestrzeni problemów związanych z podłączeniem płyty krawędziowej, uniknięcie kosztów wiercenia przez otwór
2. Niezawodność kontaktu: kontakt fosforu z brązem zamiast zwykłej mosiądzy, mniejsze ryzyko zmęczenia sprężyny pod wpływem drgań dla urządzeń klasy przemysłowej
3. Przystosowane do produkcji masowej: ścisła kontrola koplanarności SMT, dostosowanie automatycznego wybierania i umieszczania i ponownego przepływu, zmniejszenie problemów z lutowaniem złączy w produkcji dużych objętości
4. Kosztowo efektywna personalizacja: dostosować długość szpilki, ilość szpilki i pokrycie zgodnie z wymogami BOM, nie ma potrzeby przeprojektowania śladu PCB
5. Stabilność termiczna: Obudowa PBT utrzymuje stabilność wymiarów podczas ponownego przepływu, brak deformacji lub pęcherzy w porównaniu z tanią obudową z tworzyw sztucznych

Zastosowanie

• Moduły sterowania przemysłowego i czujniki PCBA
• Urządzenia inteligentne IoT, urządzenia elektroniczne noszone
• Zestawy obwodów kompaktowych medycznych
• Elektryczne zespoły pomocnicze wnętrza samochodów
• Przenośne przyrządy, urządzenia badawczo-pomiarowe
• Płyty peryferyjne łączności, moduły systemów wbudowanych

Opcje dostosowywania

1. Potwierdzenie rodzaju giętej szpilki: wybierz90° kąt prostokątydla poziomego podłączenia bocznego; wybierz180° SMT płaskieNiewłaściwy kąt powoduje niezgodność układu PCB.
2. Określ dokładną liczbę pinów: dwa wiersze = 2 × N pozycje; określić łączne pozycje podczas wysyłania zapytania.
3. Potwierdzenie wymiaru długości szpilki: długość szpilki sprzęgowej i długość ogona lutownicy SMT są dostosowywalne; podać odniesienie do rysunku, jeżeli jest ono dostępne.
4. Wybierz pokrycie: pokrycie cynowe dla produktów konsumenckich o niskim cyklu kojarzenia; pokrycie złotym dla wysokiej wibracji, wilgotnego środowiska przemysłowego w celu zapobiegania utlenianiu.
5. Odpowiednia część sprzężenia: para z odpowiednią kobiecą głowicą z podwójnym rzędem o odległości 1,0 mm; zweryfikować wymiar sprzężenia przed ostatecznym zablokowaniem BOM.
6. W przypadku produkcji SMT: do automatycznego montażu użyć opakowania taśmowo-rolowego; opakowanie rurkowe do testowania prototypów / małych partii.

Krok Proces niestandardowy

1. Zbiór wymogów → 2. Ocena techniczna i cytacja → 3. Przegląd i potwierdzenie rysunku 3D → 4. Formą / narzędziem i prototypem → 5. Badanie próbki (kontakt R, retencja, ponowny przepływ) i zatwierdzenie → 6.Masowa produkcja → 7- Ostateczna kontrola i wysyłka.

Nasza usługa

Dostępność próbek i polityka

Próbki są wysyłane do naszych klientów za darmo na ich prośbę, tak długo, jak są gotowi zapłacić za przewóz, lub możemy zapłacić za przewóz dla niektórych starych klientów z naszej strony, jak również,lub klient może zapłacić za przewóz z góryMożemy wysłać próbki za pomocą kuriera.

Gwarancje/gwarancje/warunki

Zapewniamy gwarancję jakości produktu.
Zapewniam szybką dostawę w ciągu 15 dni.
Warunki płatności obejmują T/T, ale podlegają negocjacjom, takie jak L/C, PayPal, Western Union i inne.

Usługa posprzedażna

Doskonała obsługa jest oferowana za pośrednictwem naszej sieci biur i siedziby głównej.
Proszę skontaktować się z naszym działem sprzedaży marketingowej telefonicznie lub e-mailem, lub jeśli jest to dogodne, odwiedź nasze biuro.
Oprócz przyjaznej obsługi, oferujemy najbardziej konkurencyjne ceny i elastyczne harmonogramy.

Częste pytania

P: Jaki jest MOQ?

O: Nasze MOQ zwykle wynosi 1000 sztuk, ale akceptujemy małe ilości zamówienia do testowania.

P: Czy mogę odwiedzić waszą fabrykę?

A: Witamy w naszej fabryce, pokażemy wam nasz profesjonalny proces produkcji i mamy nadzieję na długoterminową współpracę.

P: Jaki jest czas próbki? Jaki czas dostawy?

Odpowiedź: 7 dni na próbki i 15-20 dni na masową produkcję.

P: Jak sprawdzić towar?

A: Możesz sprawdzić odwiedzając fabrykę lub prosząc osobę trzecią o inspekcję lub poprzez inspekcję zdjęciową.

P: Ile kosztuje wysyłka do mojego kraju?

A: Przesyłka zostanie przekazana przez firmę przewozową w oparciu o wagę brutto i CBM.

P: Skąd mam wiedzieć, czy wysłaliście moje zamówienie?

Odp.: Numer śledzenia ((DHL, UPS, FedEx, TNT, EMS itp.), Biurek lotniczy lub B / L morskim zostanie wysłany do Ciebie, gdy tylko towary zostaną wysłane.Zapewnia się pomocną obsługęWspieramy to, co sprzedajesz.

P: Czy mogę tworzyć produkty spersonalizowane?

 Oczywiście, po prostu wyślij nam swój rysunek lub próbkę.
