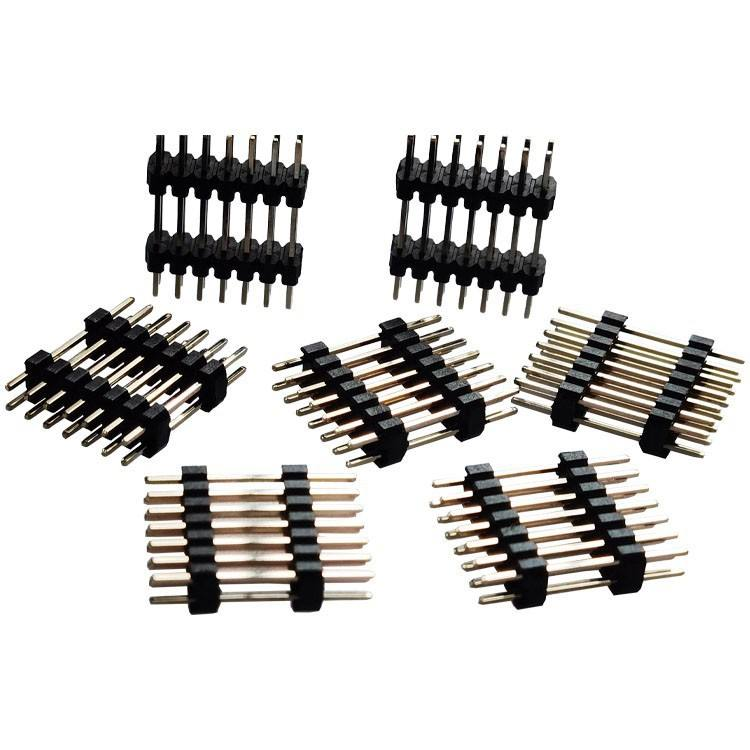

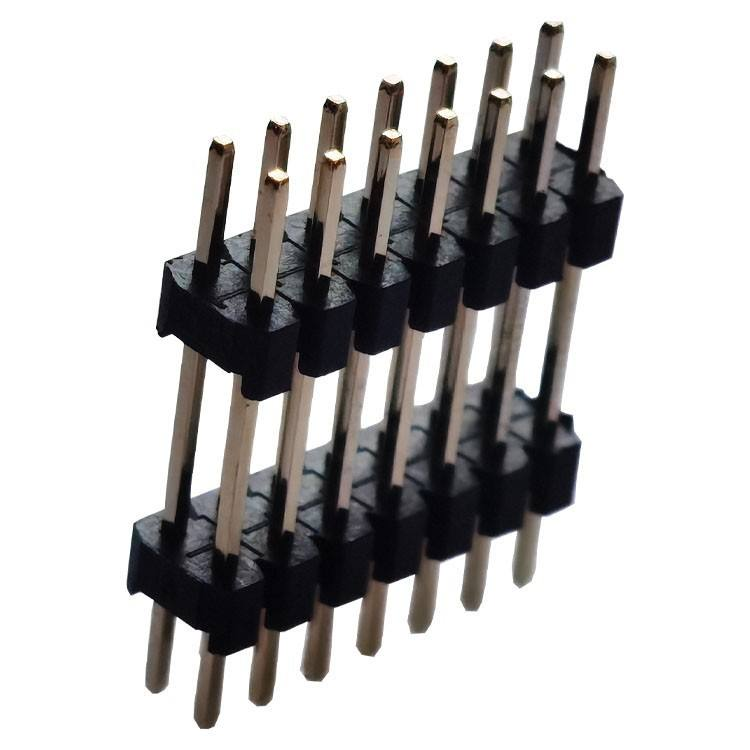

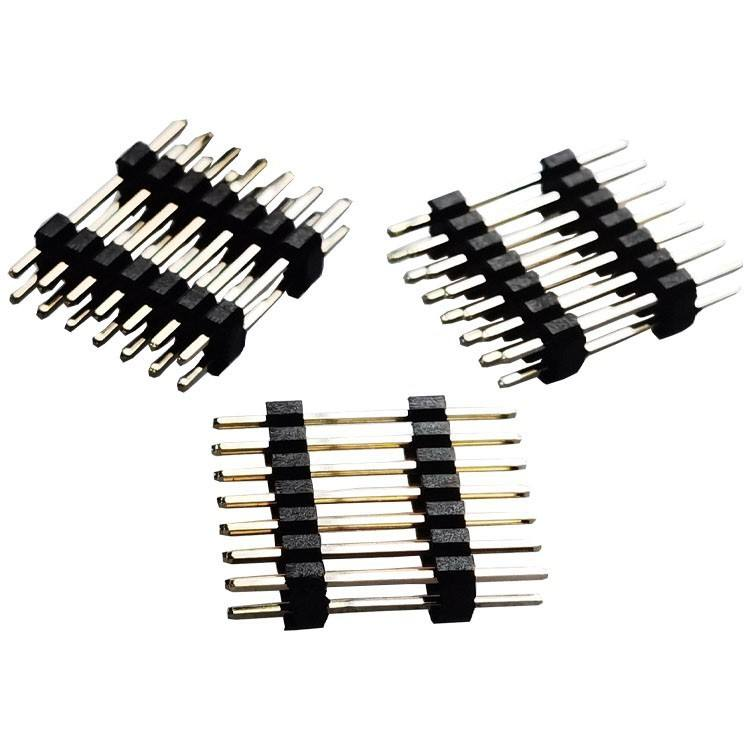

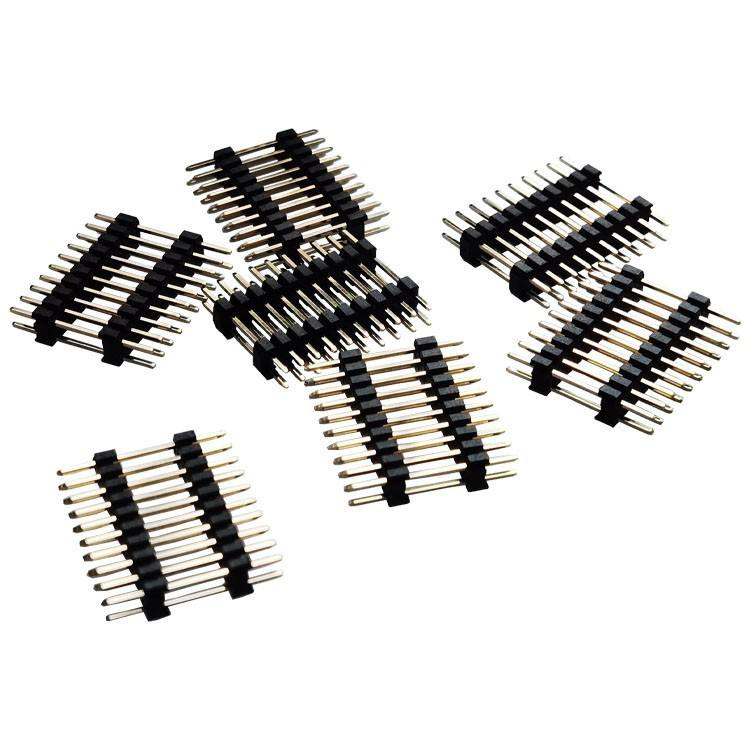

Podwójny rząd złącz męskich/żeńskich o rastrze 2,0 mm, 2-40 pinów, pozłacane do PCBA

Złącza żeńskie/męskie z podwójnym rzędem, rastrem 2,0 mm, 2-40 pinów, pozłacane do PCBA

Najważniejsze cechy

• Podwójny rząd, raster 2,0 mm, liczba pinów konfigurowalna 2-40P, dostępne wersje męskie i żeńskie do połączeń między płytkami PCBA
• Wybiórczo pozłacane punkty kontaktowe, niski opór styku, antyoksydacyjne dla długoterminowej stabilności sygnału
• Obudowa PA6T, wysokotemperaturowa, UL94V-0, obsługuje lutowanie na fali i procesy reflow SMT
• Kompaktowa powierzchnia w porównaniu do rastru 2,54 mm, równoważy gęstość i łatwość montażu
• Ścisła tolerancja rastru ±0,05 mm, dobre wyrównanie połączeń, kompatybilne z głównymi gniazdami dopasowującymi

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiałowa i elektryczna

Przewodnik po środowisku i lutowaniu

Cecha produktu

• Układ dwurzędowy, raster 2,0 mm, konfigurowalny zakres pinów: 2-40P, zestaw do wzajemnego łączenia złączy męskich i żeńskich
• Pozłacany obszar styku na warstwie barierowej niklu, odporny na matowienie dla niezawodnych ścieżek sygnałowych
• Izolator PA6T wysokotemperaturowy UL94V-0, odporny na standardowy cykl termiczny lutowania reflow
• Wiele orientacji montażu: prosty pionowy, kąt prosty 90° przelotowy; opcja montażu powierzchniowego SMT na życzenie
• Ścisła tolerancja wymiarowa rastru zapewnia spójne wyrównanie połączeń w masowej produkcji PCBA
• Dostępne w opakowaniach tubowych lub taśmowo-szpulowych do zautomatyzowanych linii montażowych SMT
• Obsługiwana jest niestandardowa długość pinów, grubość pokrycia i wysokość tworzywa sztucznego dla układu PCBA specyficznego dla projektu

Zaleta produktu

1. Oszczędność miejsca: Raster 2,0 mm zmniejsza powierzchnię PCB w porównaniu do standardowego rastru 2,54 mm, idealny do kompaktowego układu PCBA bez poświęcania możliwości montażu
2. Niezawodność pozłacanych styków: Bariera niklowa blokuje dyfuzję metalu bazowego; powierzchnia złota zapobiega utlenianiu, nadaje się do urządzeń wymagających długiej żywotności lub częstego podłączania
3. Materiał przyjazny dla procesu: Obudowa PA6T wysokotemperaturowa jest odporna na wypaczenia podczas lutowania reflow/fali, niższy wskaźnik odrzutu PCBA w masowej produkcji
4. Szeroka konfigurowalność: elastyczna liczba pinów 2-40P, wiele form montażu, niestandardowe długości pinów i grubość pokrycia pasujące do Twojej powierzchni PCB
5. Równowaga kosztów i wydajności: Wszechstronny złącze ogólnego przeznaczenia do połączeń między płytkami, krótki czas realizacji dla standardowych części, konkurencyjny MOQ dla projektów OEM

Zastosowanie

• Sterowanie przemysłowe: moduły PLC, płytki interfejsu czujników, PCBA bram przemysłowych
• Elektronika wbudowana: komputery jednopłytkowe, połączenia modułów peryferyjnych
• Elektronika użytkowa: sprzęt inteligentnego domu, połączenie płyty głównej z podrzędną terminali IoT
• Sprzęt do testowania i pomiarów: wewnętrzne połączenia sygnałowe przyrządów testowych
• Dodatkowa elektronika samochodowa, pomocnicze płytki sterujące medyczne (tylko obwody sygnałowe)

Opcje dostosowywania

1. Potwierdź ilość pinów: wybierz 2-40P zgodnie z liczbą kanałów sygnałowych i zasilających; złącza męskie i żeńskie muszą pasować do liczby pozycji podczas łączenia
2. Zdecyduj o stylu montażu: prosty pionowy do pionowego układania; kąt prosty 90° do równoległego połączenia PCB-do-PCB; SMT do montażu powierzchniowego o dużej gęstości
3. Określ pokrycie: wybierz złocenie dla urządzeń o długiej żywotności / wysokiej niezawodności; dostępna jest alternatywa cynowana dla projektów o wrażliwych kosztach i połączeniach statycznych
4. Sprawdź warunki lutowania: potwierdź temperaturę szczytową reflow ≤260°C /10s, aby zapobiec deformacji obudowy
5. Zweryfikuj footprint padów PCB: dopasuj zalecany przez dostawcę footprint przed wydaniem PCB; powiadom nas, jeśli potrzebujesz niestandardowej długości pinów lub wysokości tworzywa sztucznego
6. Wybór opakowania: wybierz taśmę i szpulę do automatycznego montażu SMT; opakowanie tubowe do montażu ręcznego

Krok procesu niestandardowego

1. Zbieranie wymagań → 2. Ocena techniczna i wycena → 3. Przegląd i potwierdzenie rysunku 3D → 4. Forma / narzędzia i prototyp → 5. Test próbki (kontakt R, retencja, reflow) i zatwierdzenie → 6. Produkcja masowa → 7. Końcowa kontrola jakości i wysyłka.

Nasza usługa

Dostępność próbek i polityka

Próbki są wysyłane do naszych klientów bezpłatnie na ich życzenie, pod warunkiem, że pokryją koszty frachtu, lub możemy pokryć fracht dla niektórych starych klientów z naszej strony, lub klient może zapłacić fracht z góry, a my możemy wysłać próbki również naszym kurierem.

Gwarancje/Rękojmie/Warunki

Zapewniamy gwarancję jakości produktu.
Zapewniona jest szybka dostawa w ciągu 15 dni.
Warunki płatności obejmują T/T, ale podlegają negocjacjom, takim jak L/C, PayPal, Western Union i inne.

Obsługa posprzedażna

Oferujemy doskonałą obsługę poprzez naszą sieć biur i centrali.
Prosimy o kontakt z naszym działem sprzedaży marketingu telefonicznie lub e-mailem, lub jeśli to wygodne, odwiedź nasze biuro.
Oprócz przyjaznej obsługi oferujemy najbardziej konkurencyjne ceny i elastyczne harmonogramy.

FAQ

P: Jakie jest Twoje MOQ?

O: Nasze MOQ zazwyczaj wynosi 1000 sztuk, ale akceptujemy małe ilości zamówień do testowania.

P: Czy mogę odwiedzić Twoją fabrykę?

O: Zapraszamy do odwiedzenia naszej fabryki, a pokażemy Ci nasz profesjonalny proces produkcji i mamy nadzieję na długoterminową współpracę z Tobą.

P: Jaki jest czas realizacji próbek? Jaki jest czas dostawy?

O: 7 dni na próbki i 15-20 dni na produkcję masową. Zależy to od ilości.

P: Jak mogę sprawdzić moje towary?

O: Możesz sprawdzić, odwiedzając fabrykę, prosząc stronę trzecią o sprawdzenie lub poprzez inspekcję zdjęć.

P: Ile kosztuje wysyłka do mojego kraju?

O: Fracht zostanie podany przez firmę spedycyjną na podstawie Twojej wagi brutto i objętości.

P: Skąd mam wiedzieć, czy moje zamówienie zostało wysłane?

O: Numer śledzenia (DHL, UPS, FedEx, TNT, EMS itp.), list przewozowy lotniczy lub B/L drogą morską zostanie wysłany do Ciebie, gdy tylko Twoje towary zostaną wysłane. Monitorujemy również dostawę i informujemy Cię. Zapewniamy pomocną obsługę posprzedażną. Wspieramy to, co sprzedajesz.

P: Czy mogę tworzyć spersonalizowane/niestandardowe produkty?

 O: Jasne, po prostu prześlij nam swój rysunek lub próbkę.
