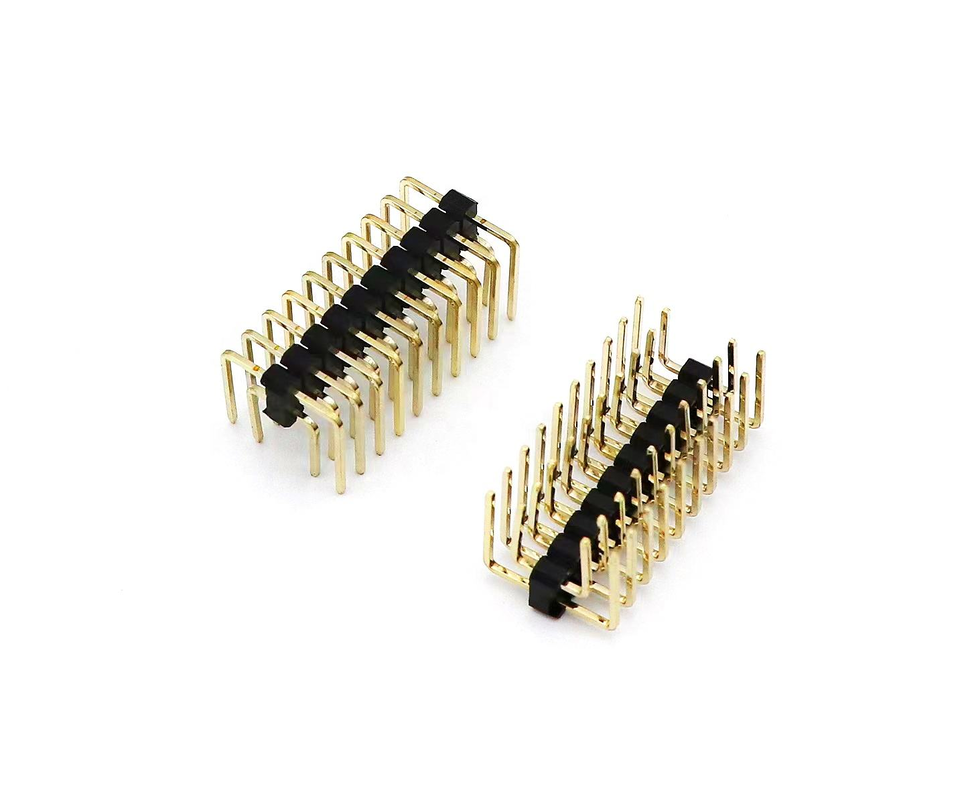

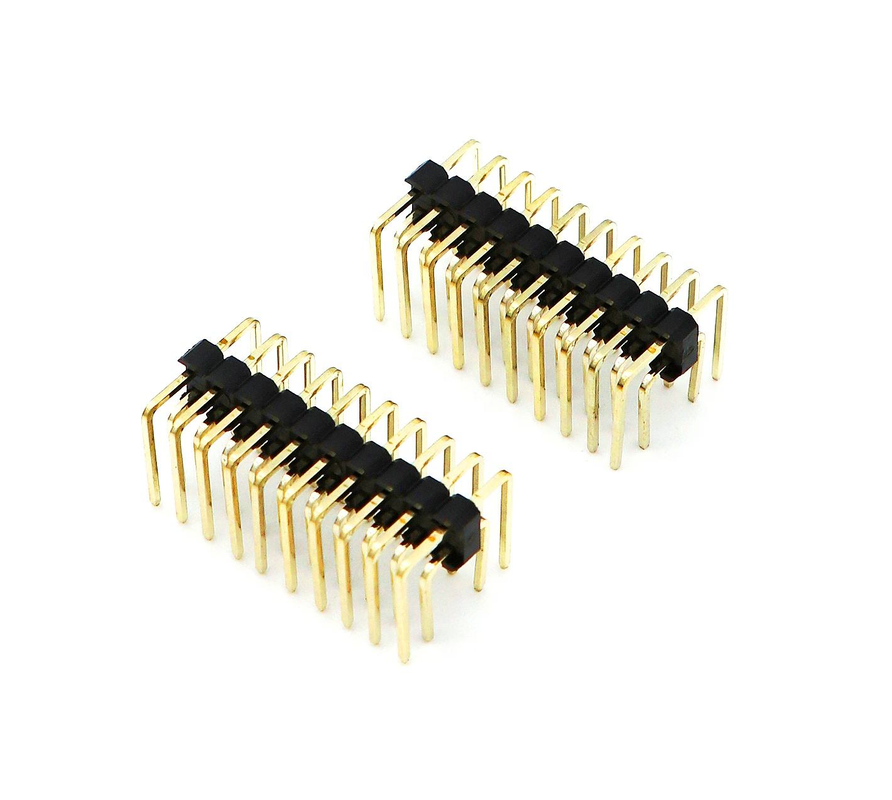

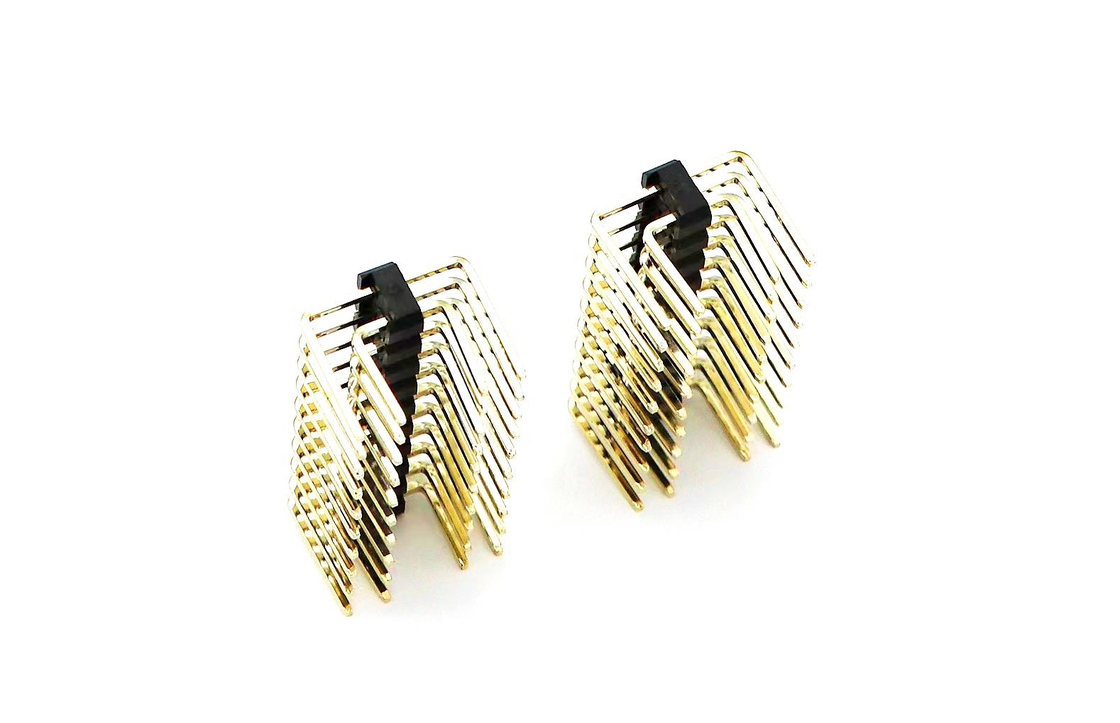

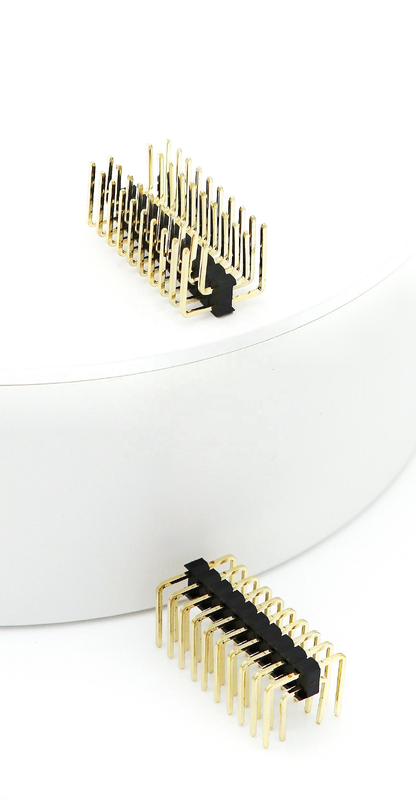

2.54mm Pitch Złącze Pin Header Męskie Dwurzędowe Kątowe PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Złącze męskie typu pin header, dwurzędowe, kątowe, PCB, Nylon, SQ0.64mm, H2.5mm, 2*1P-2*40P

Najważniejsze cechy

• Standardowy rozstaw 2.54mm, dwurzędowa konstrukcja kątowa 90°, wysokość izolatora H2.5mm, kwadratowy pin SQ0.64mm dla wysokiej stabilności mechanicznej
• Szeroki zakres liczby pinów: 21P-240P, w pełni konfigurowalna ilość pinów dla zróżnicowanego układu PCB
• Obudowa z nylonu UL94V-0, odporna na deformacje pod wpływem ciepła lutowania; wiele opcji powłok do dostrajania niezawodności sygnału
• Zakończenie kątowe przelotowe, mocne mocowanie do PCB, idealne do połączeń między płytkami / płytką a przewodami w kierunku bocznym
• Zgodność z RoHS i REACH, wsparcie dla pakowania w tacki/tuby do montażu ręcznego i masowego

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiałowa i elektryczna

Przewodnik po środowisku i lutowaniu

Cecha produktu

1. Konstrukcja kątowa przelotowa 90°, poziomy kierunek połączenia, idealna do układów o ograniczonej wysokości obudowy
2. Solidny kwadratowy pin stykowy SQ0.64mm, wyższa odporność na zginanie niż piny okrągłe, zapobiega wypaczaniu podczas montażu i w warunkach wibracji
3. Obudowa z nylonu UL94V-0, doskonała odporność termiczna, zapobiega topieniu podczas procesu lutowania na fali
4. Elastyczny wybór liczby pinów: 21P-240P, dostępne cięcie częściowe na życzenie
5. Wiele wykończeń powierzchni: cynowane / złocone / selektywne złoto na obszarze styku dla różnych wymagań niezawodności
6. Stabilne stopy lutownicze przelotowe, doskonała siła mechanicznego trzymania na PCB przeciwko wstrząsom i wibracjom
7. Możliwość połączenia z popularnymi dwurzędowymi złączami żeńskimi / złączami typu box o rozstawie 2.54mm dostępnymi na rynku

Zaleta produktu

1. Konstrukcja z kwadratowym pinem SQ0.64mm: W porównaniu ze zwykłym pinem okrągłym, poprawia sztywność pinu, zmniejsza ryzyko zginania pinu podczas wkładania/wyjmowania i montażu PCB, obniża wskaźnik wad produkcyjnych.
2. Nylonowa obudowa H2.5mm: Zoptymalizowana wysokość izolatora równoważy pozycjonowanie mechaniczne i odporność na ciepło; zapobiega puchnięciu lub deformacji plastiku podczas masowej produkcji z lutowaniem na fali.
3. Konstrukcja kątowa przelotowa: Zapewnia silniejszą siłę zakotwiczenia PCB niż złącze typu SMT; nadaje się do sprzętu z udarami wibracyjnymi, zapobiega ryzyku wypadnięcia złącza.
4. Pełny zakres liczby pinów: Od portów testowych sygnałowych o niskiej liczbie pinów do połączeń modułów o wysokiej liczbie pinów, jeden model obejmuje wiele wymagań BOM, skraca cykl zamówień.
5. Elastyczne rozwiązanie powłokowe: Cynowane dla produktów konsumenckich wrażliwych na koszty; selektywne złocenie dla scenariuszy wielokrotnego łączenia klasy przemysłowej, równoważy koszt i niezawodność.
6. Wysoka kompatybilność: Bezpośrednio łączy się z popularnymi dwurzędowymi gniazdami żeńskimi o rozstawie 2.54mm dostępnymi na rynku, bez dodatkowych prac projektowych dla istniejących projektów PCB.

Zastosowanie

• Płyty sterowania przemysłowego i moduły peryferyjne PLC
• Sprzęt wbudowany, bramki IoT i moduły czujników
• PCBA pomocniczego sprzętu medycznego
• Jednostki sterujące inteligentnym domem
• Pomocnicze moduły elektroniczne wnętrza samochodów
• Instrumenty testowe i pomiarowe
• Sprzęt terminali komunikacyjnych
• Połączenia sygnałowe robotów

Opcje dostosowywania

1. Potwierdzenie liczby pinów: Potwierdź dokładną wymaganą liczbę pinów (21P-240P). Skontaktuj się z nami, jeśli potrzebujesz modyfikacji cięcia częściowego / specjalnej długości.
2. Sprawdzenie orientacji: Wybierz ten model kątowy, gdy złącze połączeniowe wymaga wejścia bocznego; wybierz złącze proste do połączenia w kierunku górnym.
3. Wybór powłoki:
   • Wrażliwe na koszty, mało połączeń: wybierz cynowane
   • Częste podłączanie/odłączanie, wilgotne / przemysłowe środowisko: wybierz powłokę złoconą / selektywne złoto
4. Uwaga dotycząca układu PCB: Zarezerwuj dopasowany footprint przelotowy dla kwadratowego pinu 0.64mm; zapoznaj się z naszym rysunkiem padów PCB.
5. Proces montażu: Zastosuj lutowanie na fali do produkcji masowej; ściśle przestrzegaj parametrów temperatury i czasu lutowania, aby uniknąć uszkodzenia nylonowej obudowy.
6. Część łącząca: Musi pasować do dwurzędowego złącza żeńskiego o rozstawie 2.54mm; zweryfikuj rozstaw, odstęp między rzędami i wymiar pinu przed finalizacją BOM.

Krok procesu niestandardowego

1. Zbieranie wymagań → 2. Ocena techniczna i wycena → 3. Przegląd i potwierdzenie rysunku 3D → 4. Forma / Narzędzia i prototyp → 5. Test próbki (kontakt R, retencja, reflow) i zatwierdzenie → 6. Produkcja masowa → 7. Końcowa kontrola jakości i wysyłka.

Nasza usługa

Dostępność próbek i polityka

Próbki są wysyłane do naszych klientów bezpłatnie na ich życzenie, pod warunkiem, że są skłonni zapłacić za fracht, lub możemy zapłacić za fracht dla niektórych starych klientów z naszej strony, lub klient może zapłacić za fracht z góry, a my możemy wysłać próbki z naszym kurierem.

Gwarancje/Rękojmie/Warunki

Zapewniamy gwarancję jakości produktu.
Zapewniamy szybką dostawę w ciągu 15 dni.
Warunki płatności obejmują T/T, ale podlegają negocjacjom, takim jak L/C, PayPal, Western Union i inne.

Obsługa posprzedażna

Oferujemy doskonałą obsługę poprzez naszą sieć biur i centrali.
Prosimy o kontakt z naszym działem sprzedaży marketingowej telefonicznie lub e-mailem, lub jeśli to wygodne, odwiedź nasze biuro.
Oprócz przyjaznej obsługi, oferujemy najbardziej konkurencyjne ceny i elastyczne harmonogramy.

FAQ

P: Jakie jest Twoje MOQ?

O: Nasze MOQ zazwyczaj wynosi 1000 sztuk, ale akceptujemy małe ilości zamówień do testowania.

P: Czy mogę odwiedzić Twoją fabrykę?

O: Zapraszamy do odwiedzenia naszej fabryki, a pokażemy Ci nasz profesjonalny proces produkcji i mamy nadzieję na długoterminową współpracę z Tobą.

P: Jaki jest czas realizacji próbek? Jaki jest czas dostawy?

O: 7 dni na próbki i 15-20 dni na produkcję masową. Zależy to od ilości.

P: Jak mogę sprawdzić moje towary?

O: Możesz sprawdzić, odwiedzając fabrykę, prosząc stronę trzecią o sprawdzenie lub poprzez inspekcję zdjęć.

P: Ile kosztuje wysyłka do mojego kraju?

O: Fracht zostanie podany przez firmę spedycyjną na podstawie Twojej wagi brutto i objętości.

P: Skąd mam wiedzieć, czy moje zamówienie zostało wysłane?

O: Numer śledzenia (DHL, UPS, FedEx, TNT, EMS itp.), list przewozowy lotniczy lub B/L drogą morską zostanie wysłany do Ciebie, gdy tylko Twoje towary zostaną wysłane. Monitorujemy również dostawę i informujemy Cię. Zapewniamy pomocną obsługę posprzedażną. Wspieramy to, co sprzedajesz.

P: Czy mogę tworzyć spersonalizowane/niestandardowe produkty?

 O: Jasne, po prostu wyślij nam swój rysunek lub próbkę.
