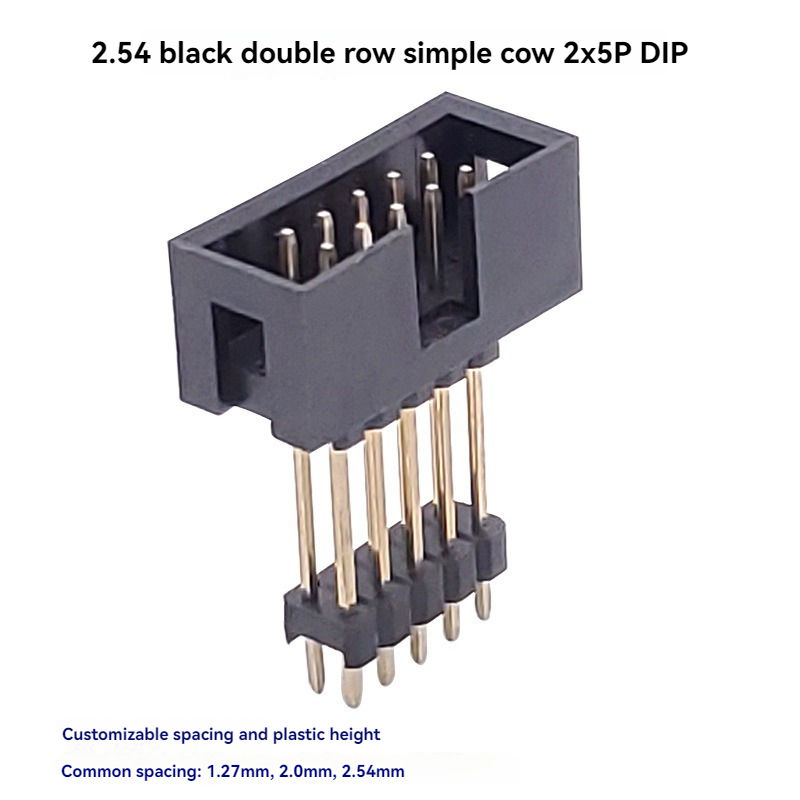

Złącze typu Box Header DIP z rastrem 2,54 mm, 2x5 pinów, dwurzędowe gniazdo pinowe, konfigurowalne złącza i obudowy przewodów

2.54mm Pitch Black 2x5pin Box Header Connector DIP Two-Row Pin Socket Customizable Header & Wire Housing

Najważniejsze

• 2.54mm standardowy przemysłowy 0,1 ̊ rozpiętość, podwójny rząd 2 × 5Pin (10 pozycji) DIP przez otwór montaż, bezpośrednio kompatybilny z głównymi zespołami kabli wstążkowych IDC
• Owinięta czarna obudowa PBT UL94V-0 z otworem na kluczyki anty-niewłaściwego wstawiania, zapobiega odwrotnemu zestawianiu i gięciu szpilki podczas montażu masowego
• Kontakty kwadratowe z mosiądzu obsługują opcje pokrycia złotem/cinką, stabilną transmisję sygnału w warunkach drgań
• Pełna dostosowanie: długość szpilki, brakująca szpilka, grubość pokrycia, dopasowanie obudowy drutu dostępne; zgodne z RoHS i REACH dla projektów globalnych
• Wytrzymałe lutowanie DIP przez otwór zapewnia wyższą siłę mechaniczną utrzymywania w zastosowaniach PCB klasy przemysłowej

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Ten 2,54mm rozstaw 2×5Pin podwójny wiersz nagłówek pudełka (oglądany nagłówek) jest DIP przez otwór typu męski złącza PCB. wyposażony w ochronną plastikową obudowę i klucz polaryzacji,jest zaprojektowany do połączeń między przewodem a tablicą oraz między tablicą a tablicą, szeroko dopasowane z gniazdkami kablowymi IDC o rozmiarze 2,54 mm. Czarny izolator oporowy na płomień zapewnia stabilność produkcji.i dopasowane obudowy drutu do prototypu, produkcji seryjnej i wymogów projektów OEM.

Cechy produktu

1. Standardowa rozpiętość 2,54 mm, podwójny rząd 2 × 5P łącznie 10 kontaktów, montaż DIP przez otwór PCB
2. Obudowa pokryta osłoną chroni szpilki przed deformacją podczas obsługi, montażu i transportu
3. Wbudowany gniazdo klucza polaryzacyjnego w celu zapobiegania odwrotnemu wprowadzaniu, zmniejszenia ryzyka zwarcia w produkcji masowej
4. Czarny PBT UL94V-0 ognioodporny obudowa, szeroki zakres temperatury pracy
5. Kwadratowe szpilki kontaktowe z mosiądzu, różne alternatywy pokrycia (kolcz, złoto błyskowe, złoto selektywne)
6. Wysoce dostosowalne: długość szpilki, specjalny układ brakującej szpilki, dostosowana grubość pokrycia, dopasowane obudowy drutu
7. RoHS, zgodne z REACH; odpowiednie do automatycznego montażu i rucznego lutowania
8. Doskonała interoperacyjność z dostępnymi w sprzedaży 2,54 mm łącznikami IDC z płaską wstążką

Zalety produktu

1. Zestaw przeciwbłędności: Kapelusz + klucz polaryzacyjny eliminuje uszkodzenia wprowadzane odwrotnie, niższy wskaźnik wadliwych w przypadku produkcji masowej w porównaniu z niezawinionymi nagłówkami szpilki
2. Duża niezawodność mechaniczna: Lutowanie przez otwór DIP zapewnia znacznie silniejszą retencję PCB niż wersja SMT, działa dobrze w warunkach wstrząsu i drgań
3. Szeroka zgodność: W pełni dopasowany do komercyjnych gniazdek kablowych IDC 2,54 mm, skraca cykl pozyskiwania komponentów dla inżynierów
4. Elastyczna możliwość dostosowania: Wspiera zmodyfikowaną długość szpilki, brak konstrukcji szpilki, zmienna grubość złota i wspierające obudowy drutowe dla niestandardowych wymagań projektowych
5. Bilans kosztów i wyników: wersja pokryta cynową dla dużych towarów konsumpcyjnych; wariant pokryty złotem dla portów testowych / debugowych z wielokrotnym dopasowaniem; jedna platforma z numerem części obejmuje wiele poziomów kosztów
6. Konsekwentna kontrola jakości: Ścisła kontrola wymiarów na kwadratowych szpilkach i pozycji klucza obudowy w celu zagwarantowania spójności parzenia z serii na serię

Zastosowanie

• Moduły sterowania przemysłowego, interfejsy sygnałów peryferyjnych PLC
• Urządzenia IoT, wewnętrzne połączenia bramki i czujników
• Urządzenia pomocnicze medyczne (inne niż implanty), urządzenia do badań i pomiarów
• Urządzenia automatyczne, serwo sterownik przekazujący sygnał
• Elektronika użytkowa, urządzenia gospodarstwa domowego
• Robotika, sprzęt do monitorowania bezpieczeństwa
• Płyty prototypowe, zestawy rozwojowe, sprzęt elektroniczny edukacyjny

Opcje dostosowywania

1. Rodzaj montażu: Wybierz tę wersję prostą DIP, gdy wtyczki złącza sprzęgłowego są podłączone pionowo od górnej strony PCB; wybierz wariant pod kątem prostym, jeśli kabel wychodzi poziomo z krawędzi PCB
2. Wybór powłoki:
   • Płyty cynowe: Najlepiej do jednorazowego montażu produktu końcowego, opłacalne
   • Złoto błyskawiczne / złoto selektywne: Wybierz interfejsy testowe, porty debugowe, moduły wymagające częstego odłączania z wtyczki
3. Potwierdzenie parzenia: Przy projektowaniu PCB, sprawdź partner sprzężenia jest standardowy 2,54mm IDC wstążki gniazdka; nie polegać tylko na wartości pasma, podwójne sprawdzenie zarysów obudowy i pozycji klucza
4. Długość szpilki na zamówienie: Standardowa długość szpilki dla płyt PCB o długości 1,6 mm; poinformuj nas, jeśli potrzebujesz dłuższych / krótszych szpilek z otworami przepustnymi dla grubiących lub cienkich płyt obwodowych
5. Stan środowiska: W przypadku środowiska przemysłowego o wysokim poziomie drgań należy uprzywilejować nagłówek pudełka DIP w stosunku do nagłówka szpilki bez osłony w celu lepszej ochrony przed nieprawidłowym dopasowaniem
6. Specjalny układ: Skontaktuj się z naszym zespołem inżynierskim, jeśli potrzebujesz brakującego układu szpilki lub dostosowanej pozycji wcięcia klucza
