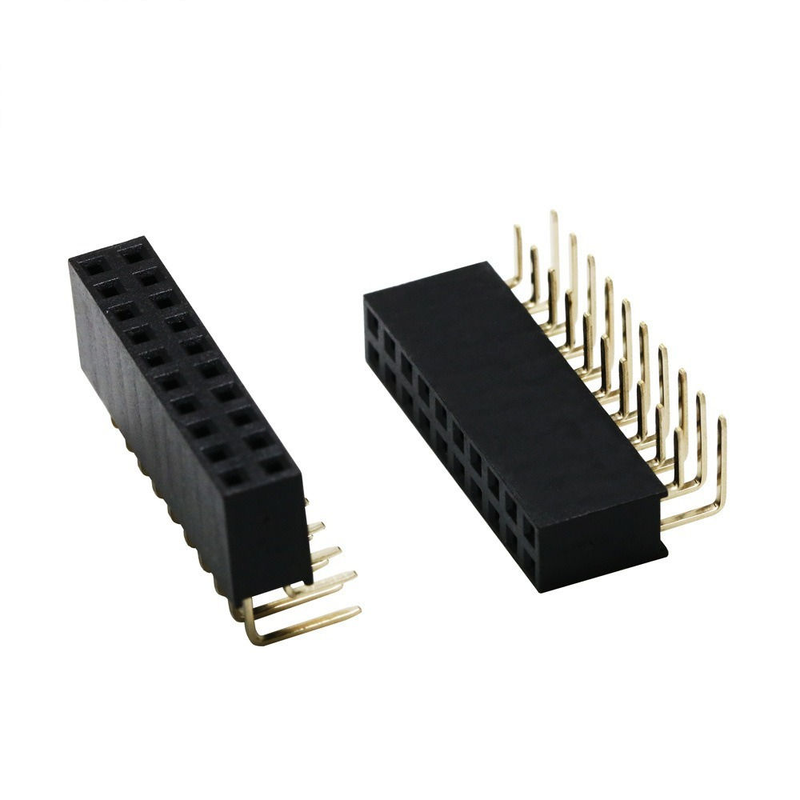

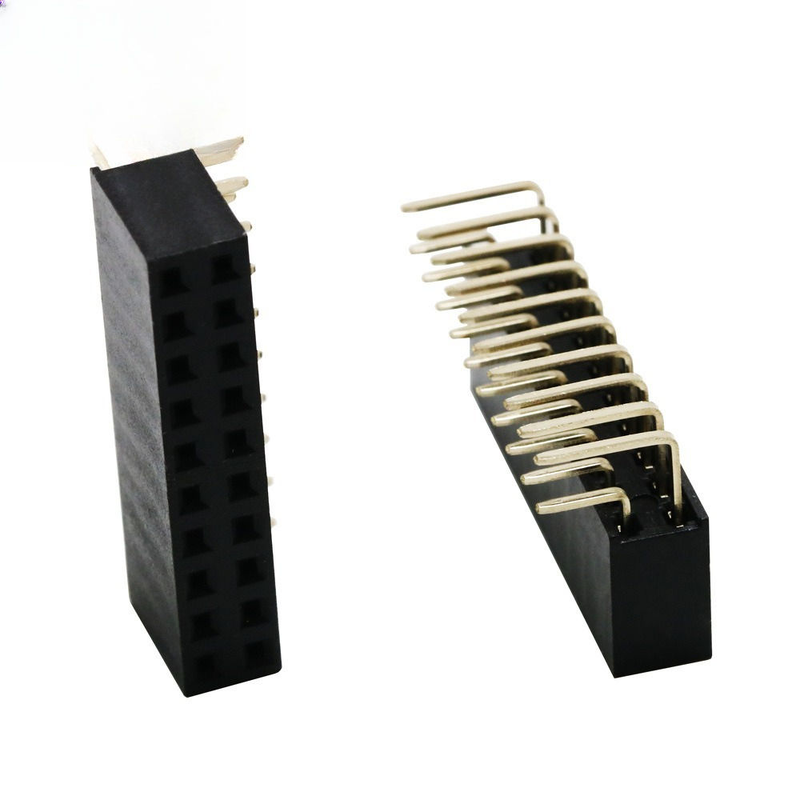

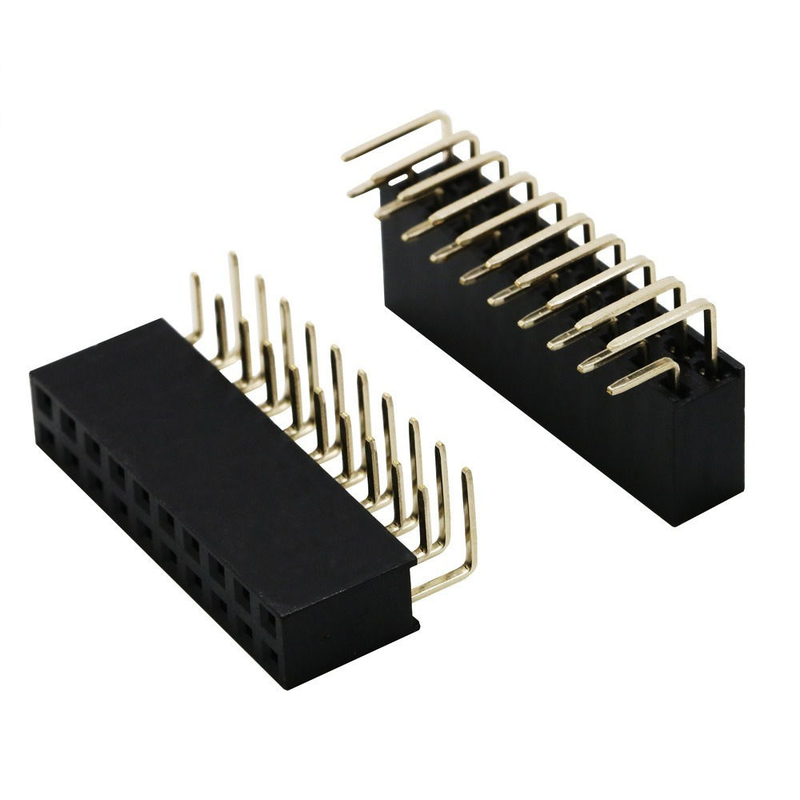

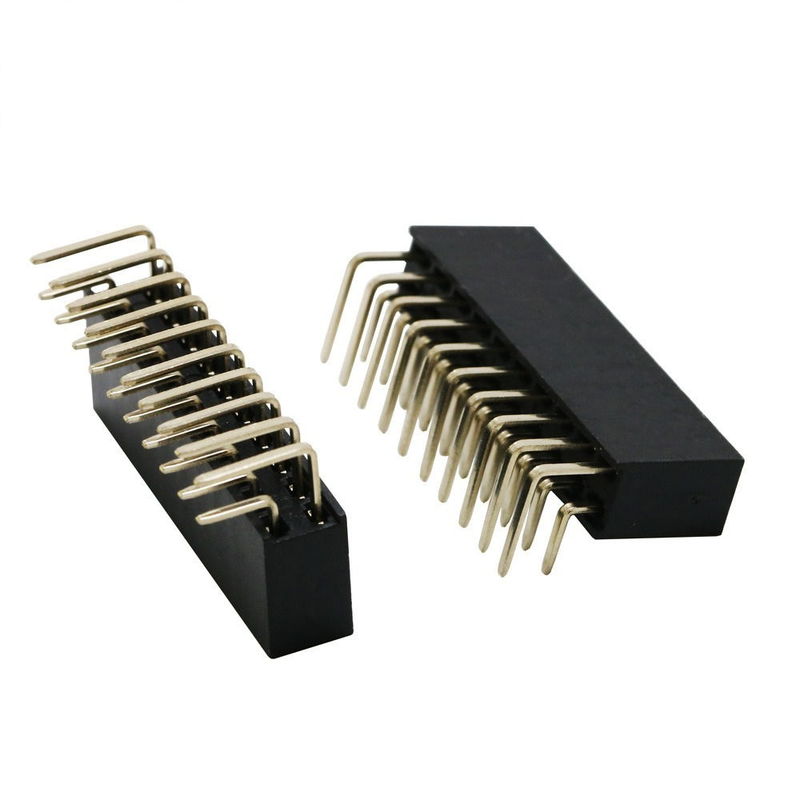

2X10P 20P Podwójny rząd zagięty żeński złączka rastrowa 2.54mm Pin Materiał PBT Styki z brązu fosforowego

2X10P 20P Podwójny wiersz zgięty Kobieta nagłówek Pitch 2.54mm Pin PBT Materiał Fosfor Kontakty brązowe

Najważniejsze

• 2 rzędy 20 pozycji prostokąta zgięta głowica kobieca, standardowa w branży, wysokość 2,54 mm (0,100")
• Kontakty podwójnej wiązki z fosforu i brązu: stabilna siła sprężyny, niska odporność na kontakt, długi cykl żywotności, lepsze niż zwykłe kontakty z mosiądzu w cyklu drgań i temperatury
• UL94‐V0 czarny izolator PBT opóźniający ogień, dobra odporność na ciepło w procesie lutowania falowym, mniejsza deformacja obudowy podczas montażu seryjnej
• Zgięcie skrzyżowane pod kątem prostym dla poziomego sterowania PCB-to-PCB / board-to-cable, oszczędza pionowe miejsce obudowy; dostosowywalna liczba nakładek i szpilów dla projektów OEM
• Zgodność z RoHS i REACH, stabilna spójność partii, obsługa prototypu małych partii i zamówień produkcyjnych dużej wielkości

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Cechy produktu

1. Podwójny rzęd 2×10P (w sumie 20 pinów), rozstaw 2,54 mm, skręty pod kątem prostym, końcówka otworu do montażu poziomego
2. Fosfor-brąz konstrukcja dwustronnego wiązki kontaktowej, utrzymuje niezawodne ciśnienie kontaktowe w warunkach wstrząsu i drgań
3. Izolator PBT o klasyfikacji UL94-V0, doskonała stabilność termiczna w stosunku do ciepła lutowania, antyrask pod wahaniem temperatury
4. Wielokrotne opcje pokrycia: cyna na niklu dla ogólnego sygnału; złoto na niklu dla zastosowań o wysokiej niezawodności / wilgotnym środowisku
5. Standardowy 0,64 mm kwadratowy interfejs sparowania pinów, kompatybilny z ogólnoświatowymi głównymi seriami nagłówków pinów 2,54 mm
6. Zgodność z RoHS, dostosowywalna liczba szpilów, grubość nakładki, lokalizacja szpilów zgodnie z wymaganiami rysunków klienta

Zalety produktu

1. Uaktualnienie niezawodności kontaktu: kontakty sprężynowe z fosforu-brązu w porównaniu z zwykłą mosiądzą, lepsza odporność na rozluźnianie naprężenia; siła sprężyny kontaktowej pozostaje stała po wielokrotnych wtykach,zmniejsza ryzyko awarii sygnału w urządzeniach wibracyjnych.
2. Mieszkania przyjazne dla zgromadzeń: Materiał PBT jest odporny na wysoką temperaturę lutowania falami; niski współczynnik deformacji obudowy podczas masowej produkcji, niższy współczynnik ponownego obróbki płyt PCB w porównaniu z taniymi alternatywami nylonowymi.
3. Układ oszczędzający miejsce: konstrukcja zgięta pod kątem prostym umożliwia poziome połączenie, idealnie nadające się do urządzeń o ograniczonej pionowej wysokości wewnętrznej; elastyczna konstrukcja konstrukcji mechanicznej dla obudowy.
4. Kompatybilność między markami: W pełni pasuje do standardowych w branży 2,54 mm głowic męskich; nie wymaga dodatkowych modyfikacji podczas wymiany innych odpowiedników marki.
5. Elastyczne warunki handlowe: Wsparcie prototypu w małym MOQ, optymalizacja kosztów objętości masowej; grubość nakładki, lokalizacja kolca i modyfikacja liczby pinów dostępne dla projektów niestandardowych.

Zastosowanie

• Płyty sterujące przemysłowe, moduły peryferyjne PLC, transmisja sygnału czujnika
• Sprzęt IoT, brama, wbudowane tablice rozwoju
• Urządzenia domowe inteligentne, PCBA do kontroli domowej
• Sprzęt do badań i pomiarów, wewnętrzne połączenie sygnałów przyrządu
• Elektronika pomocnicza dla pojazdów, podłączenie sygnału modułu zasilania
• PCBA sygnałów niekrytycznych medycznych, podkarty sterowania robotyki

Opcje dostosowywania

1. Potwierdzenie kierunku montażu:Rodzaj zakrzywionego pod kątem pionowym 90 stopni; wybierz typ prosty, jeśli wymagane jest pionowe dopasowanie górnego wejścia.
2. Zweryfikować partnera parającego: musi być sparowany ze standardowym 2,54 mm kwadratowym samcem z głowicą (0,64 mm wielkości szpilki).
3. Wybierz pokrycie:
   • cynk-nikel: opłacalny dla ogólnych zastosowań sygnalizacyjnych w pomieszczeniach
   • Złoto-niklowanie: wybierz urządzenia o wysokiej wilgotności, środowisku wibracji lub długiej żywotności
4. Uwaga PCB: zaprojektuj podkładkę otworu odpowiadającą odciskowi zgiętej szpilki; utrzymuj temperaturę i czas lutowania w określonym zakresie, aby uniknąć topnienia PBT.
5. Jeśli potrzebujesz szpilów lokalizacyjnych, specjalnej liczby szpilów lub grubości naklejki na zamówienie, wyślij nam swój rysunek do oferty.
