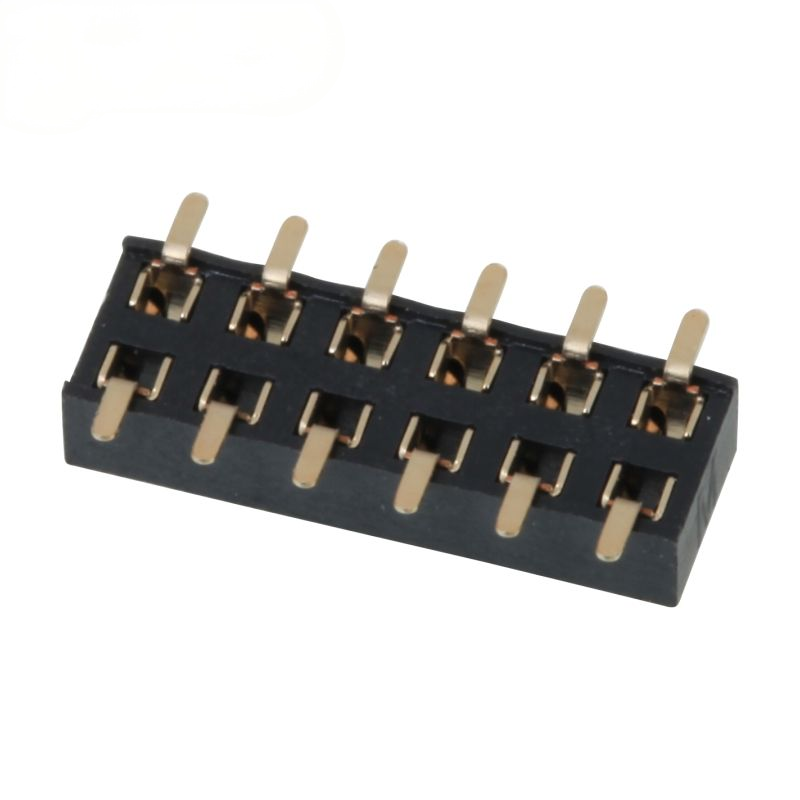

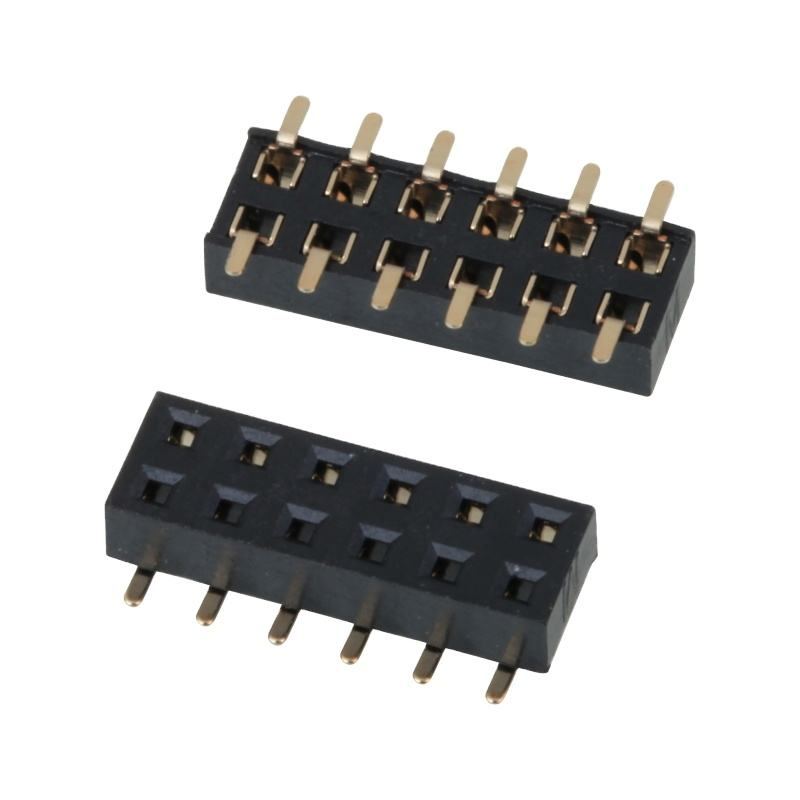

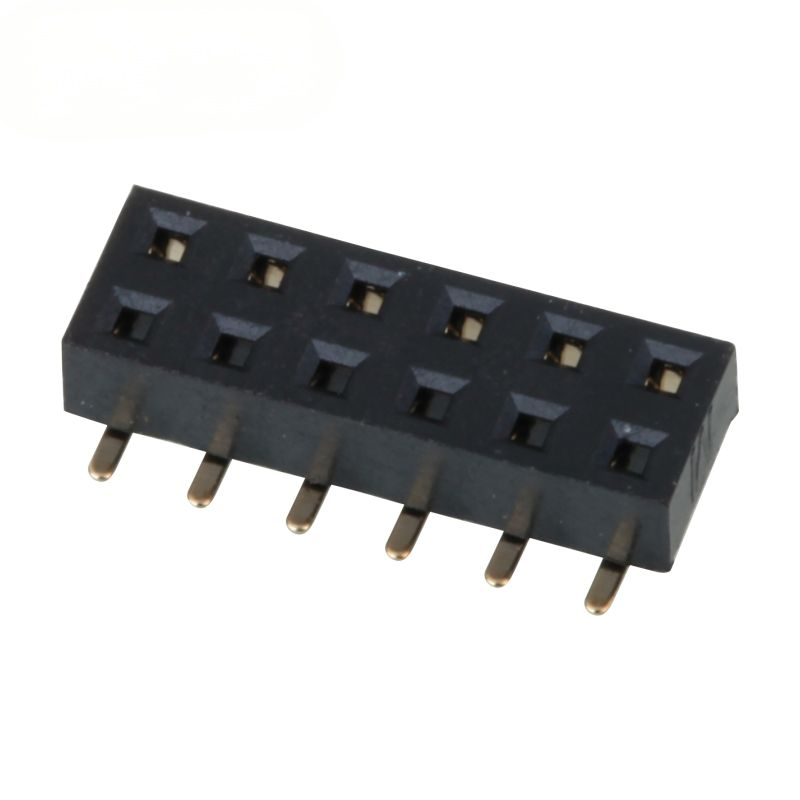

Złącze żeńskie SMD 2.0mm, dwurzędowe, z dolnym wejściem, pozłacane piny

SMD 2.0mm Konektor Kobieta nagłówek Podwójny wiersz dolny wejście Złote Pin Kobieta nagłówek

Najważniejsze

• Dwuwierszowa konstrukcja SMT z dolnym wejściem oszczędza powierzchnię PCB z górnej strony, idealnie nadająca się do kompaktowego układu płyt układanych
• 20,0 mm przechyłka, zrównoważy redukcję śladu i wytrzymałość mechaniczną w porównaniu ze standardem 2,54 mm
• Złote szpilki kontaktowe: niska odporność na kontakt, przeciwtlenkowanie, stabilna transmisja sygnału do długotrwałej pracy
• Wysokotemperaturowa obudowa PA6T UL94V-0, obsługuje lutowanie ponowne, opakowanie taśmowe dla linii montażowych
• Szeroka dostosowanie liczby szpilów: 2×2 do 2×40 pozycji, dostępna wysokość szpilki OEM i grubość pokrycia
• Zgodne z RoHS / REACH, spełniające światowe wymagania dotyczące elektroniki przemysłowej

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Cechy produktu

1. Terminal SMT z skrzydłami gałęzi; brak ekspozycji szpilki na górze izolacji, unikanie zakłóceń komponentów na górnej warstwie PCB
2. Układ dwustronny, odchylenie 2,0 mm, konfigurowalna liczba szpilów od 2×2 do 2×40 pozycji
3. Kontakt: podstawa ze stopem mosiądzu z złotem nad niklem; dostosowana grubość złota (3 μin ~ 30 μin)
4. Obudowa: termoplastyczny PA6T o wysokiej temperaturze, opóźniający płomień UL94V-0, czarny kolor, odporny na wstrząsy cieplne z powrotem
5. Standardowe opakowanie taśmą i rolką; opcjonalne opakowanie rury w przypadku produkcji prototypu i małych partii
6. Ścisła spójność wymiarowa; stabilna siła sprzężenia, zmniejsza ryzyko przerywanych połączeń po wielokrotnych cyklach podłączania

Zalety produktu

1. Niepowtarzalna wartość SMT do wejścia dolnego: Nie ma szpilów wystających nad obudową. Projektanci mogą umieszczać czułe na wysokość elementy bezpośrednio nad obszarem złącza,znacznie zwiększa elastyczność układu kompaktowych układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów układów
2. Złote kontakty zapobiegają utlenianiu; niezawodnie działa w wilgotnych środowiskach przemysłowych, zmniejszając współczynnik awarii pola dla obwodów sygnałowych.
3. Obudowa PA6T o wysokiej temperaturze eliminuje ryzyko stopienia/deformacji podczas ponownego przepływu bez ołowiu, zgodna ze standardowymi liniami produkcyjnymi SMT, bez konieczności specjalnej regulacji procesu.
4. Szeroki zakres liczby pinów + dostosowana grubość nakładki, obsługuje prototypy badawczo-rozwojowe i projekty OEM masowych.
5. Stabilna siła łączenia: ani zbyt luźna, aby powodować słaby kontakt, ani zbyt ciasna, aby utrudniać montaż.
6. Ścisła inspekcja wymiarowa, spójny odcisk; łatwe tworzenie biblioteki odcisków dla projektu PCB.

Zastosowanie

• Płyty sterowania przemysłowego i moduły bramki IoT
• Komputery wbudowane, pomocnicze połączenia międzyprzewodowe pojedynczej płyty
• Sprzęt domowy inteligentny, moduły czujników
• Urządzenia elektroniczne pomocnicze medyczne
• Sprzęt peryferyjny sieci
• Zestawy elektroniczne wnętrza pojazdów niezwiązane z bezpieczeństwem
• Elektronika użytkowa, moduły peryferyjnych wyświetlaczy

Opcje dostosowywania

1. Potwierdzenie liczby pinów: wybierz pozycje dwóch rzędów (2 × N) zgodnie z ilością kanału sygnału/moc.
2. Kierunek montażu: wybierz toSMD z dolnym wejściemw przypadku, gdy wymagane jest zerowe wystawienie szpilki na górnej stronie PCB; nie wybieraj, jeśli wymagane jest lutowanie przez otwór.
3. Wymóg nakładki:
   • Urządzenie sygnałowe / urządzenie użytkowe w pomieszczeniach: złota błyskowa (3 μin ~ 6 μin) dla bilansu kosztów
   • Środowisko przemysłowe o wysokiej wilgotności: wybierz większą grubość złota ≥10 μin
4. Warunek powrotnego przepływu: stosować się do naszego profilu lutowania; nie przekraczać temperatury szczytowej 245 °C.
5. Partnerka parzenia: musi odpowiadać standardowej głowicy męskiej szpilki o rozmiarze 2,0 mm; przed zamówieniem masowym należy zweryfikować wysokość mechaniczną parzenia.
6. Opakowanie: wybrana taśma do automatycznego SMT; rurka do wytwarzania prototypów w laboratorium.
