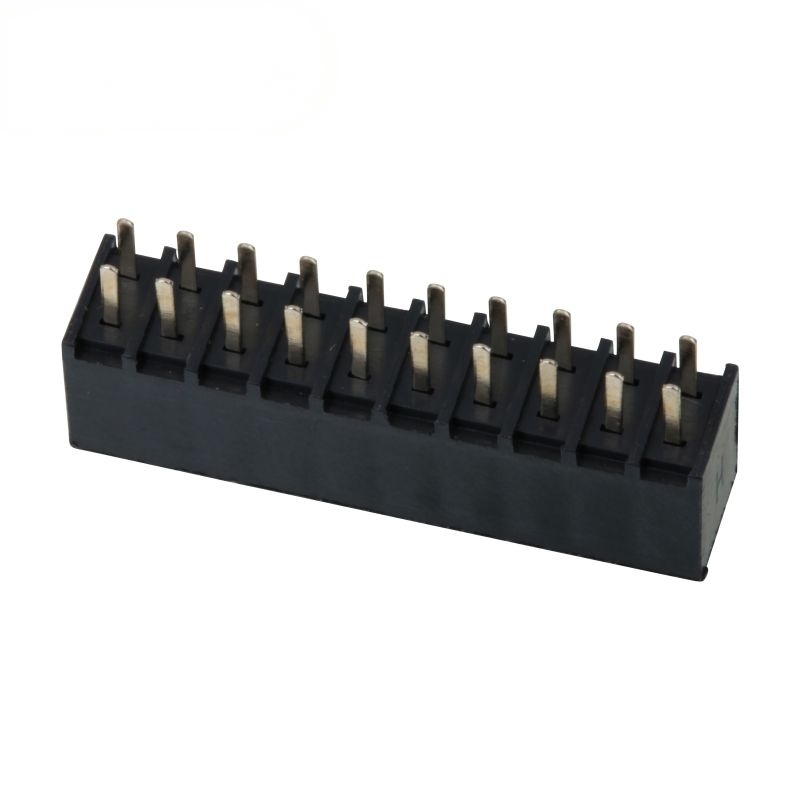

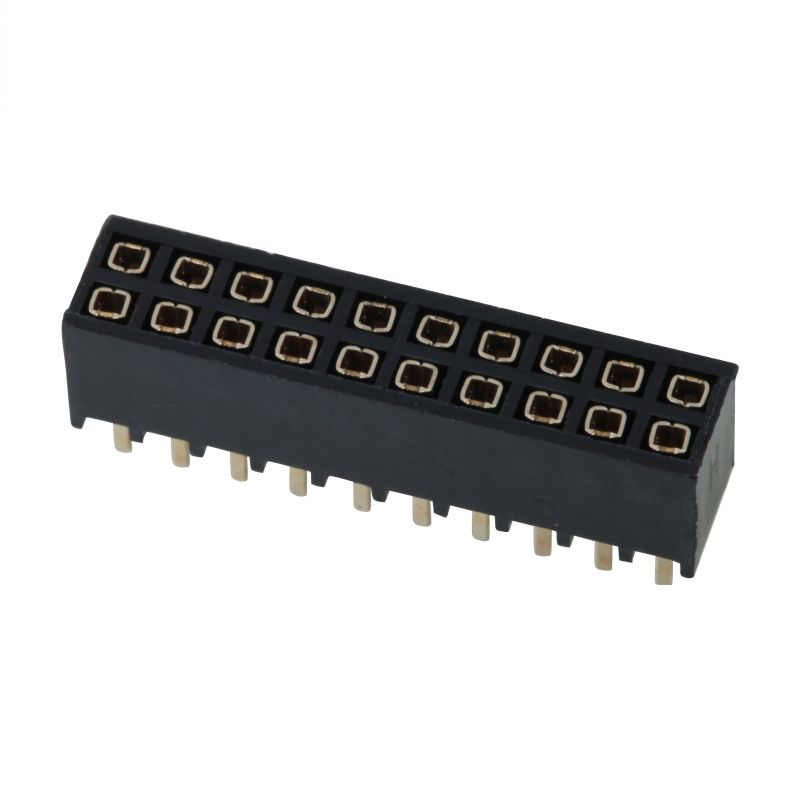

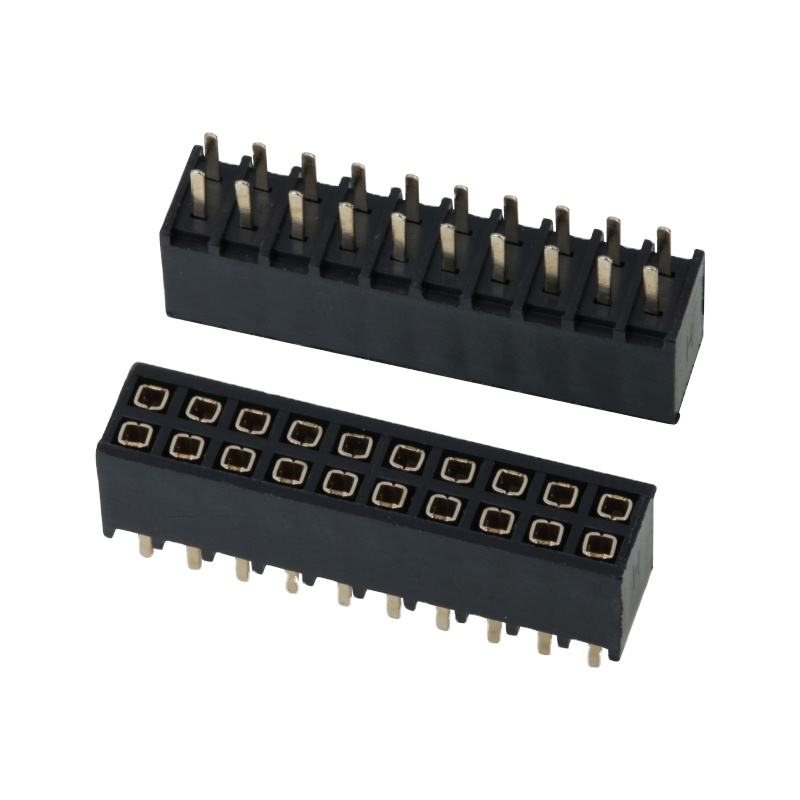

Złącze żeńskie DIP o rastrze 2,54 mm, dwurzędowe, żeńskie, proste, złącze pinowe

DIP Kobieta głowica 2,54 mm Pitch Podwójny wiersz Kobieta prosty głowica Socket Pin Strip Connector

Najważniejsze

• Standardowe w branży 2,54 mm (0,100") rozmiar podwójnego rzędu DIP przez otwór głowicy kobiecej, pełna interoperacyjność ze standardowymi 2,54 mm głowicami męskimi
• Pozostałe urządzenia do pracy z fosforem i brązem
• UL94‐V0 obudowa PBT wysokotemperaturowa, zgodna z procesami lutowania falowego i ręcznego przetwarzania
• Szeroki zakres liczby szpilów 2×2P-2×40P, dostosowana wysokość ogona szpilki / izolacji dostępna dla projektów OEM
• RoHS & REACH zgodne, opłacalne rozwiązanie interkonekcji w zakresie układania kart do kart i tworzenia prototypów

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Cechy produktu

1. Podwójne rzędowe prosto pionowe montowanie DIP przez otwór, solidne mechaniczne zakotwiczenie PCB przeciw wstrząsowi i wibracjom
2. Standardowa rozpiętość 2,54 mm, w pełni kompatybilna z głównymi odciskami głowicy 2,54 mm i gotowymi komponentami
3. Kontakty sprężynowe z fosforu i brązu utrzymują stałą siłę kontaktu w cyklach parzenia, odporne na luzanie się kontaktu
4. Czarny izolator PBT UL94‐V0 opóźniający płomień, odporny na napęd cieplny związany z lutowaniem falami bez deformacji
5. Elastyczne opcje powlekania: powleczona cynowo do ogólnego użytku; powleczona niklem pod złotem dla działań antyoksydacyjnych w trudnych warunkach
6. Poziom pokrycia liczbą szpilów: od 2×2P do 2×40P; obsługiwana jest niestandardowa długość ogona szpilki i wysokość obudowy
7. RoHS/REACH zgodne, dostarczane w opakowaniach zbiorczych lub pudełkowych do montażu dużych objętości

Zalety produktu

1. Duża retencja PCB: Lutowanie przez otwór DIP zapewnia znacznie lepszą stabilność mechaniczną niż nagłówki SMT dla urządzeń podatnych na drgania, zapobiegając podnoszeniu złącza z PCB.
2. Pełna kompatybilność z ekosystemem: 2,54 mm standardowy rozstaw w przemyśle zmniejsza ryzyko pozyskiwania komponentów; zastąpienie standardowych odpowiedników rynkowych.
3. Układ wysokiej gęstości w dwóch rzędach: Projekt dwustronny zapewnia większą liczbę kanałów sygnałowych w krótszym zasięgu PCB w porównaniu z rozwiązaniami jednostronnymi, oszczędzając przestrzeń na tablicy.
4. Roztwór podwójnej klasy: wariant pokryty cynkiem kontroluje koszty BOM dla produktów komercyjnych; opcja pokryta złotem ogranicza utlenianie dla urządzeń o długiej trwałości na zewnątrz / z wysoką wilgotnością.
5. Szybka iteracja projektu: Standardowe liczniki szpilki dostępne w sprzedaży standardowej do szybkiego prototypowania; wymiary niestandardowe dostępne do masowej produkcji OEM.
6. Przystosowany do montażu: Izolator jest odporny na zniekształcenie cieplne lutownicy falowej, niższy współczynnik odrzucenia montażu na liniach produkcyjnych SMT / lutownicy falowej.

Zastosowanie

• Płyty sterujące przemysłowe, moduły peryferyjne PLC
• Systemy wbudowane, komputery z jedną płytą, tablice rozwojowe
• Wrota czujników IoT, sprzęt inteligentnego domu
• Sprzęt do badań i pomiarów
• Moduły sterowania pomocniczego robotyki
• Elektronika pomocnicza wnętrza samochodów
• Moduły sygnału medycznego niekrytycznego charakteru
• Elektronika użytkowa, prototypowanie i sprzęt DIY

Opcje dostosowywania

1. Potwierdzenie konfiguracji szpilki: Określ całkowitą ilość pinów (2 × N), układ podwójnych rzędów; zweryfikuj dopasowanie pasma głowicy męskiej i rozstawienia rzędów ściśle na 2,54 mm.
2. Kontrola montażu: Wybierz wersję prostą DIP, jeśli wymagana jest silna odporność na wstrząsy mechaniczne; wybierz wariant pod kątem prostym, jeśli wymagane jest dopasowanie boczne.
3. Wybór powłoki:
   • Płyty cynowe: urządzenia komercyjne w pomieszczeniach, środowisko o normalnej wilgotności, projekty o wysokich kosztach.
   • Złote pokrycie: na zewnątrz, wysoka wilgotność, długi okres użytkowania, częste wtyczki i odtyki.
4. Walidacja śladu PCB: Sprawdź, czy średnica otworu PCB pasuje do wymiaru szpilki DIP; sprawdź wysokość izolacji, aby uniknąć zakłóceń mechanicznych z otaczającymi elementami.
5. Zastosowanie termiczne: Jeśli stosowany jest proces lutowania falowym, należy potwierdzić, że materiał izolacyjny spełnia wymagania dotyczące temperatury lutowania.
6. Wymóg celny: Przedłożyć rysunek nie standardowej długości ogona szpilki, wysokości izolacji lub specjalnej liczby szpilek.
