2.0mm Pitch Żeński Złącze Pin Header SMT 2*9pin Dwurzędowe Złącze Pin Header

Najważniejsze cechy

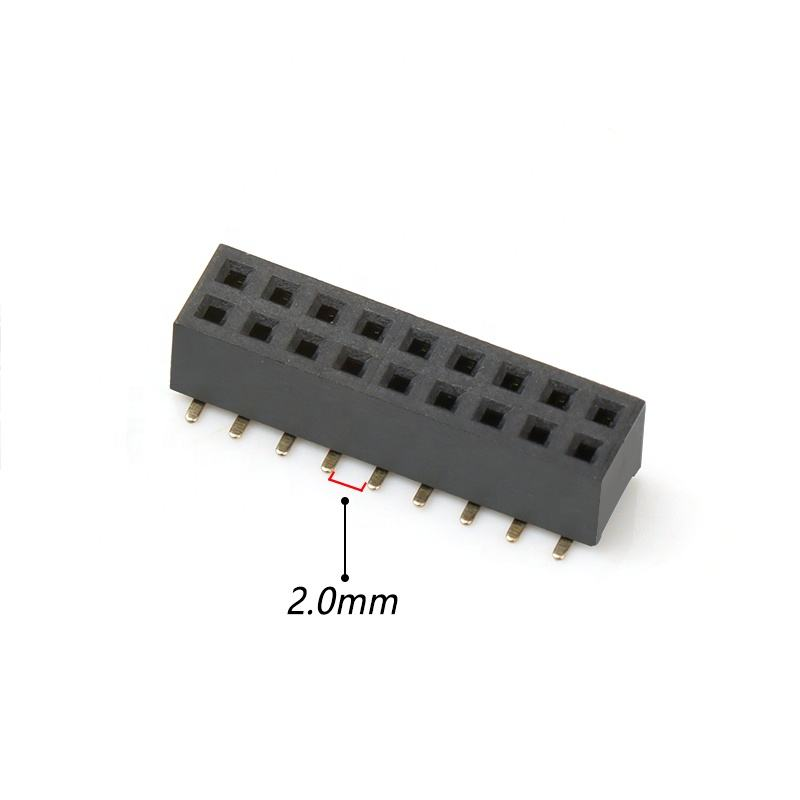

• Rozstaw 2.0mm, dwurzędowe złącze 2x9pin do montażu powierzchniowego SMT, oszczędza miejsce na PCB w porównaniu do odpowiednika 2.54mm
• Obudowa PA6T wysokotemperaturowa, kompatybilna ze standardowymi liniami montażowymi do lutowania rozpływowego

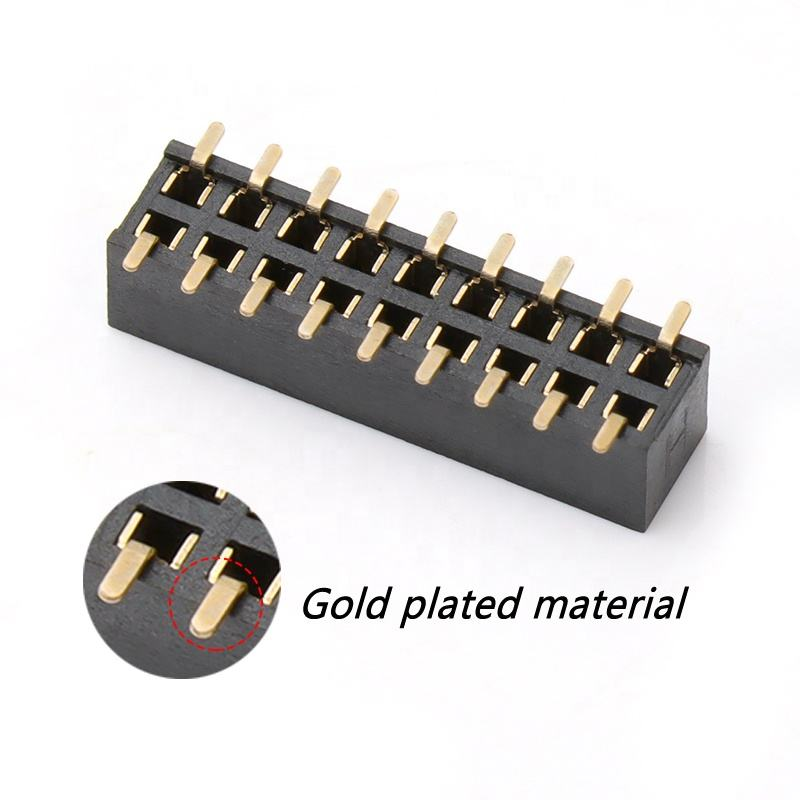

• Kontakty z brązu fosforowego, opcjonalne złocenie flash, stabilny sygnał i niskie rezystancje styku
• Standardowy footprint, zamiennik typu drop-in dla głównych odpowiedników branżowych
• Zgodność z RoHS i REACH; opakowanie w tackach do masowej produkcji SMT na dużą skalę

Złącza pin header to sztywne metalowe złącza, które są lutowane do płytki drukowanej i wystają, aby odbierać połączenie z żeńskiego gniazda. Chociaż złącza pin header (często nazywane PH lub header) są z definicji męskie, ich żeńskie odpowiedniki są również dość powszechne i nazywamy je żeńskimi złączami (FH) lub złączami header.
Rozstaw: 1.27mm/2.0mm/2.54mm
Materiał: Materiał izolatora: PA6T/PBT
Materiał styku: Mosiądz/Brąz fosforowy
Kształt: Zakrzywiony/Prosty
Piny: 2-40Pin
Wysokość: 8.5 mm/9.5 mm/10.5 mm/11.5 mm

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiałowa i elektryczna

Środowisko i przewodnik lutowania

Cechy produktu

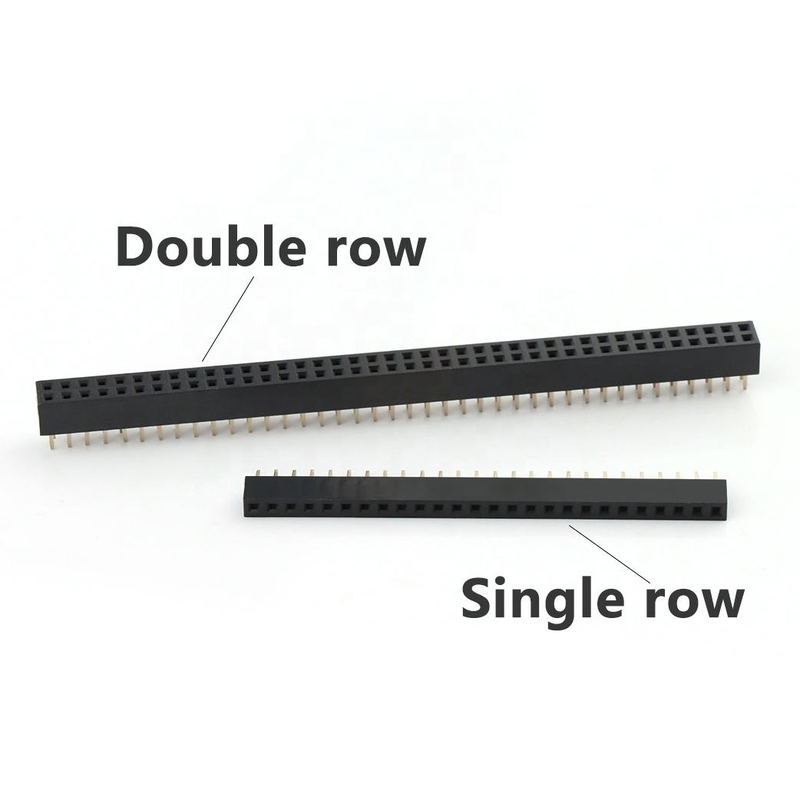

1. Dwurzędowa konfiguracja 2x9Pin, łącznie 18 pozycji stykowych do transmisji sygnału wielokanałowego
2. Profil montażu powierzchniowego SMT, pasuje do zautomatyzowanego montażu rozpływowego; nie wymaga wiercenia otworów PTH
3. Wysokotemperaturowy izolator PA6T UL94V-0, odporny na deformacje termiczne podczas procesu lutowania rozpływowego
4. Terminalne styki z brązu fosforowego oferują dobrą sprężystość do wielokrotnych cykli łączenia
5. Elastyczne opcje platerowania: złocenie flash/cyna nad niklem w celu zrównoważenia kosztów i odporności na korozję
6. Standardowy wzór pola lutowniczego PCB, łatwy import biblioteki dla Altium, KiCad, Cadence
7. Czarny kolor obudowy; opakowanie w tackach do szybkiej produkcji SMT pick-and-place
8. Zgodność z RoHS i REACH dla dostępu do rynku globalnego

Zalety produktu

1. Oszczędność miejsca: Rozstaw 2.0mm zmniejsza zajmowaną powierzchnię PCB w porównaniu do tradycyjnych złączy 2.54mm, idealne do kompaktowego sprzętu wbudowanego.
2. Przyjazny dla masowej produkcji: Konstrukcja w tackach SMT współpracuje bezproblemowo z maszynami pick-and-place, obniżając koszty pracy montażowej.
3. Niezawodna wydajność styku: Terminale z brązu fosforowego utrzymują stabilną siłę sprężystości po wielokrotnym wpinaniu, zapobiegając przerywanym błędom sygnału.
4. Wygoda inżynierska: Standardowy footprint, gotowa do użycia biblioteka PCB, skraca cykl walidacji sprzętu.
5. Platerowanie elastyczne pod względem kosztów: wybierz platerowanie cyną do ogólnych zastosowań sygnałowych; platerowanie złotem do środowisk pracy o wysokich wibracjach / wysokiej wilgotności.
6. Zamienność: kompatybilność pin-do-pinu z głównymi częściami rynkowymi, wspiera substytucję BOM bez przeprojektowania.

Zastosowanie

• Płyty sterowania wbudowanego i moduły bramki IoT
• Przemysłowy sprzęt do akwizycji danych i czujników
• Pomocniczy sprzęt sterowania medycznego
• Płyty PCBA kontrolerów inteligentnego domu
• Płyty interfejsu peryferyjnego LCD / wyświetlacza
• Wewnętrzne połączenia instrumentów testowych i pomiarowych
• Wewnętrzne zespoły elektroniczne w samochodach niebędące elementami bezpieczeństwa

Opcje dostosowywania

1. Potwierdź rozstaw: ściśle wybierz męskie złącze nagłówkowe o rozstawie 2.0mm; mieszanie z rozstawem 2.54mm spowoduje uszkodzenie montażu.
2. Typ montażu: wybierz tę wersję SMT, jeśli Twój projekt wymaga pełnego przetwarzania SMT; wybierz typ przelotowy, jeśli dominuje lutowanie ręczne.
3. Wybór platerowania:
   • Cyna-nikiel: do wewnętrznych obwodów sygnałowych o normalnej wilgotności, opłacalne.
   • Złocenie flash: do zastosowań zewnętrznych, intensywnych wibracji lub scenariuszy pracy o wysokiej wilgotności.
4. Przypomnienie termiczne: projekt pola lutowniczego PCB powinien być zgodny z naszym zalecanym wzorem; unikaj zwarcia pola lutowniczego podczas lutowania rozpływowego.
5. Limit prądu: każdy pin maksymalnie 2A; nie używaj do pętli zasilania o dużym obciążeniu poza parametrami znamionowymi.
6. Sprawdzenie połączenia: zweryfikuj całkowite zapotrzebowanie na 18 pinów (2x9); skontaktuj się z nami w celu dostosowania, jeśli potrzebujesz innej liczby pinów.
