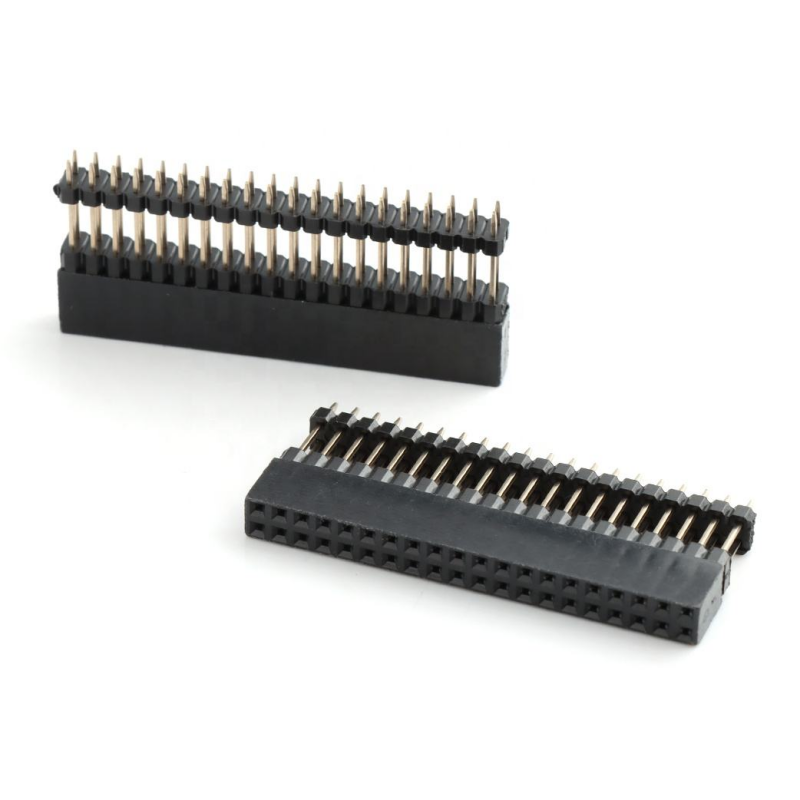

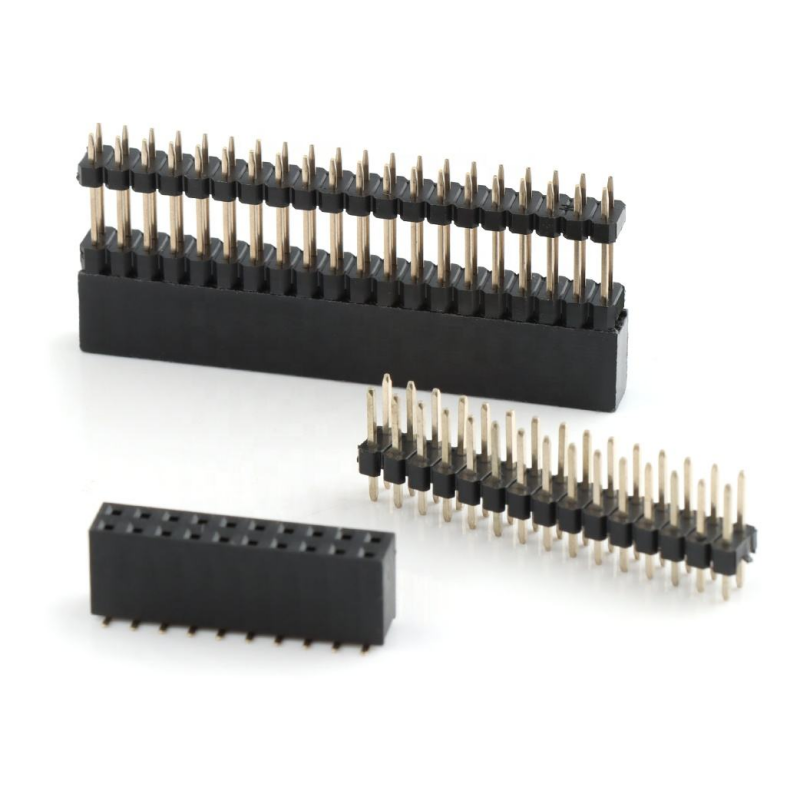

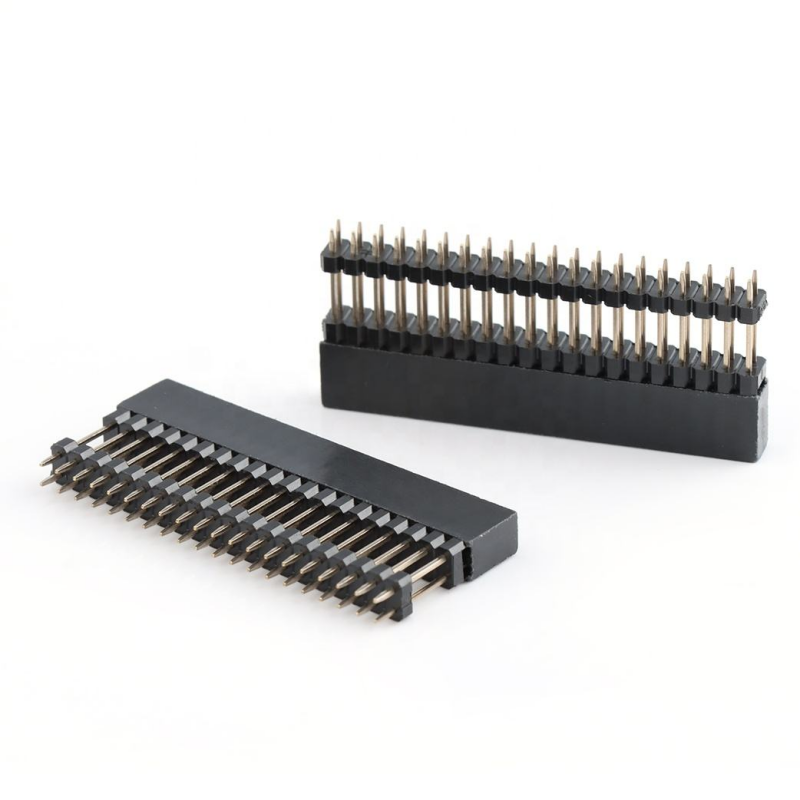

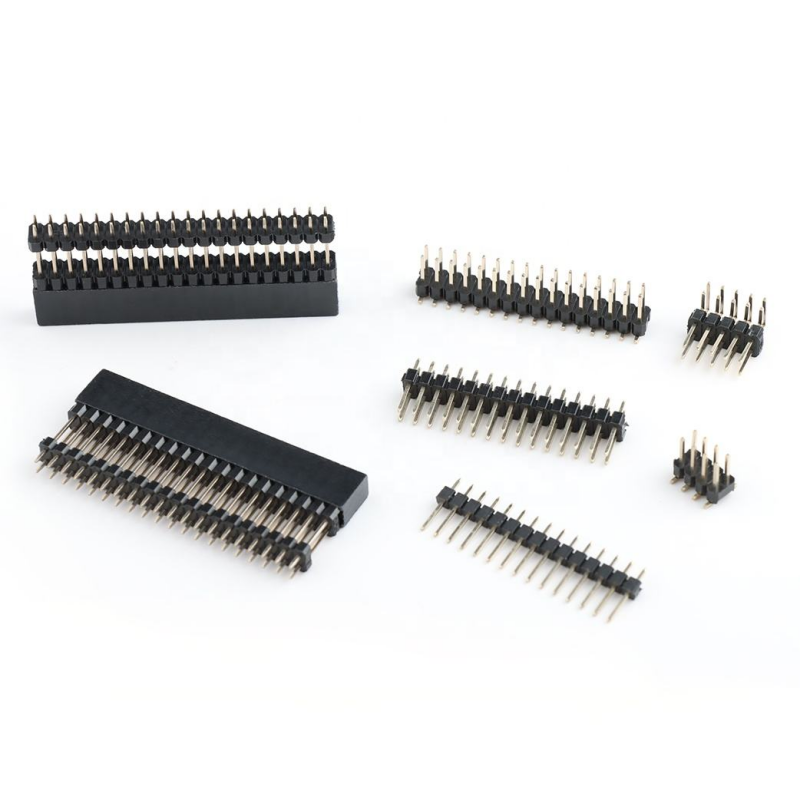

Złącze typu Pin Header z podwójnym rzędem, rastrem 2,54 mm, podwyższone, 220 pinów, proste, do stackowania, żeńskie złącze 0,1 cala

Wyróżnienie

• Podwyższony korpus do stackowania, dodatkowa przestrzeń pionowa do układu komponentów na płytce drukowanej
• Standardowy raster 2,54 mm (0,1 cala), podwójny rząd 2x20P, w pełni kompatybilny z popularnymi męskimi złączami pinowymi 0,1 cala
• Prosta pionowa konstrukcja przelotowa, silne mocowanie mechaniczne do wielokrotnego podłączania i odłączania
• Izolator trudnopalny UL94-V-0, zgodny z RoHS, obsługuje opcje cynowania / selektywnego złocenia
• Konfigurowalna wysokość stackowania, długość pinów i grubość powłoki dla projektów przemysłowych i prototypowych

Złącza pinowe to sztywne metalowe złącza lutowane do płytki drukowanej, które wystają, aby odbierać połączenie z gniazda żeńskiego. Chociaż złącza pinowe (często nazywane PH lub nagłówkami) są z definicji męskie, ich żeńskie odpowiedniki są również dość powszechne i nazywamy je żeńskimi złączami (FH) lub złączami nagłówkowymi.
Raster: 1,27 mm/2,0 mm/2,54 mm
Materiał: Materiał izolatora: PA6T/PBT
Materiał styku: Mosiądz/brąz fosforowy
Kształt: Zakrzywiony/Prosty
Piny: 2-40 pinów

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiałowa i elektryczna

Przewodnik po środowisku i lutowaniu

Cechy produktu

1. Podwójny rząd 2x20P (40 styków), standardowy raster 2,54 mm / 0,1 cala, interoperacyjny z dostępnymi na rynku męskimi złączami pinowymi 0,1 cala
2. Podwyższona obudowa izolatora, zwiększona przestrzeń do stackowania, aby uniknąć kolizji komponentów między stosowanymi płytkami PCB
3. Prosta pionowa konstrukcja przelotowa; stabilne pozycjonowanie podczas lutowania falowego
4. Sprężynowe gniazda styków żeńskich, stała siła chwytu zapobiegająca przerywanym połączeniom
5. Czarna obudowa PA6T / PBT, trudnopalność UL94-V-0, szeroki zakres temperatur pracy
6. Wiele opcji powłok: czysta cyna, selektywny błysk złota na bazie niklu dla różnych wymagań dotyczących żywotności cyklu
7. Zgodność z RoHS i REACH, dostępne dla dostosowania wymiarów OEM (długość pinów, wysokość stackowania, liczba pinów)

Zaleta produktu

1. Podwyższona zaleta stackowania: Rozwiązuje problem zakłóceń, gdy wysokie komponenty są montowane na nakładających się płytkach PCB; nie ma potrzeby modyfikowania układu PCB. Wyróżnia się od zwykłych niskoprofilowych złączy żeńskich.
2. Zamienność: Ścisła tolerancja wymiarów rastra 2,54 mm, bezpośrednio pasuje do ogólnych męskich złączy pinowych 0,1 cala od głównych dostawców.
3. Niezawodność mechaniczna: Lutowanie przelotowe zapewnia znacznie silniejszą odporność na wyciąganie niż złącza SMT, nadaje się do urządzeń podlegających wstrząsom i wibracjom.
4. Elastyczne rozwiązanie powłoki kosztowej: Selektwyny złoty tylko na obszarze styku połączenia równoważy żywotność i koszt BOM, zamiast drogiego złocenia na całej powierzchni.
5. Elastyczność inżynieryjna: Obsługa modyfikacji wysokości stackowania, długości trzpienia i liczby pinów dla szybkiego dostosowania projektu.

Zastosowanie

• Wbudowane płyty sterujące i moduły sterowników przemysłowych
• Bramki IoT, jednostki akwizycji czujników
• Tarcze rozszerzeń komputerów jednopłytkowych, platformy do rozwoju prototypów
• Urządzenia automatyki, instrumenty pomiarowe i testujące
• Elektronika użytkowa, moduły stackowania zasilaczy
• Pomocniczy sprzęt medyczny, płyty peryferyjne komunikacyjne

Opcje dostosowania

1. Potwierdź część łączącą: Musi pasować do męskiego złącza pinowego z podwójnym rzędem i rastrem 2,54 mm; zweryfikuj rozmiar kwadratu pinu i głębokość połączenia.
2. Planowanie wysokości stackowania: Zmierz najwyższy komponent na dolnej płytce PCB, wybierz odpowiednią podwyższoną wysokość obudowy, aby zapobiec fizycznej kolizji.
3. Montaż: Jest to typ przelotowy; upewnij się, że footprint PCB pasuje do układu padów przelotowych. Nie używaj do linii montażowych tylko SMT.
4. Wybór powłoki: Powłoka cynowa do połączeń statycznych o niskiej liczbie cykli; selektywny złoty do częstego podłączania lub wilgotnego środowiska przemysłowego.
5. Derating prądu: Derating prądu na pin w przypadku aplikacji mieszanych o wysokiej gęstości sygnałów i zasilania.
6. Niestandardowe żądanie: Jeśli standardowy 2x20 nie pasuje, możemy wyciąć lub wykonać inne warianty liczby pinów.
