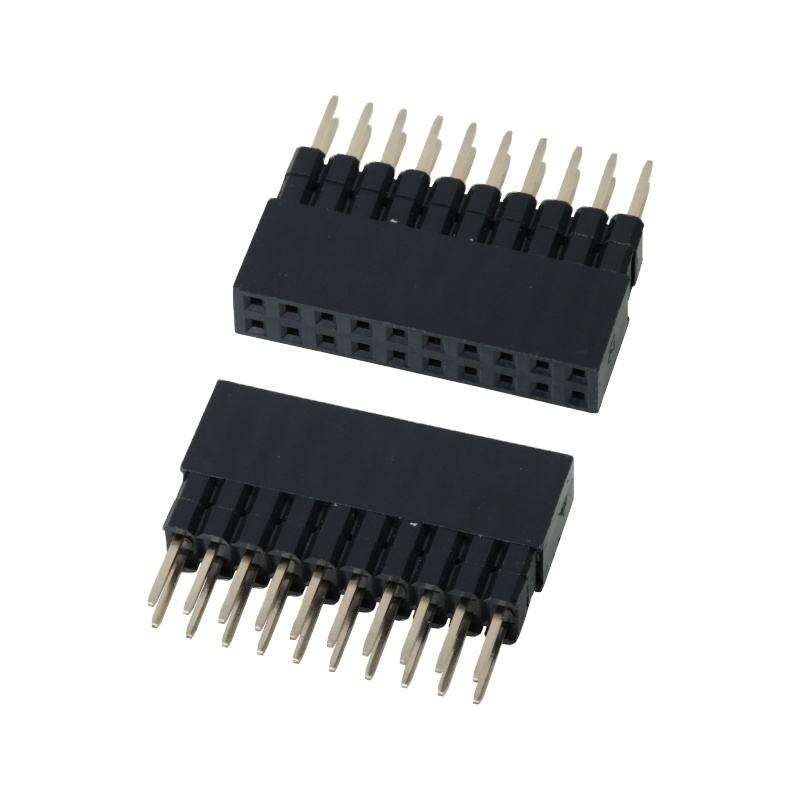

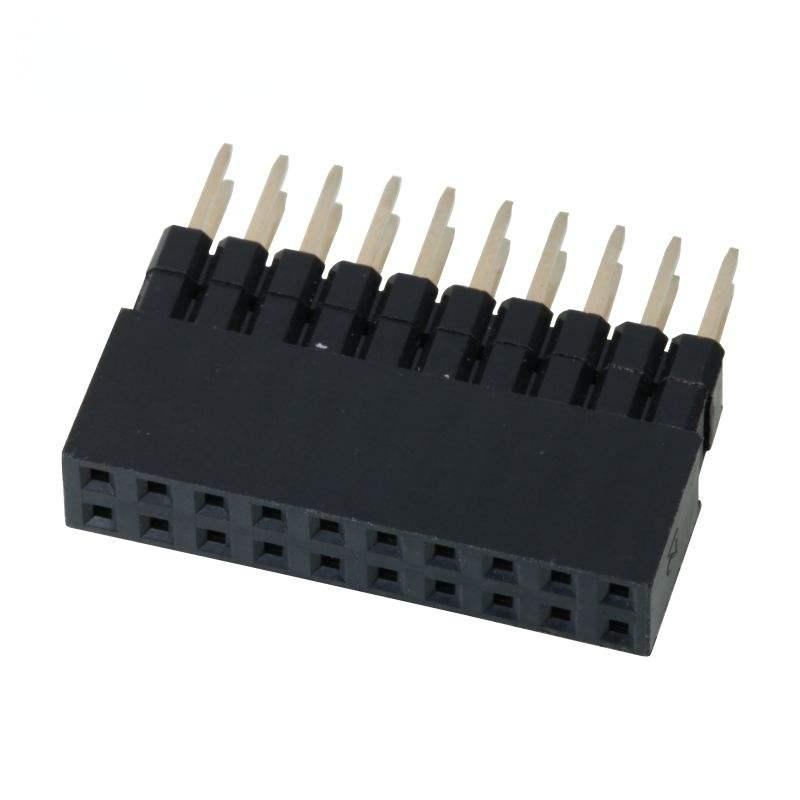

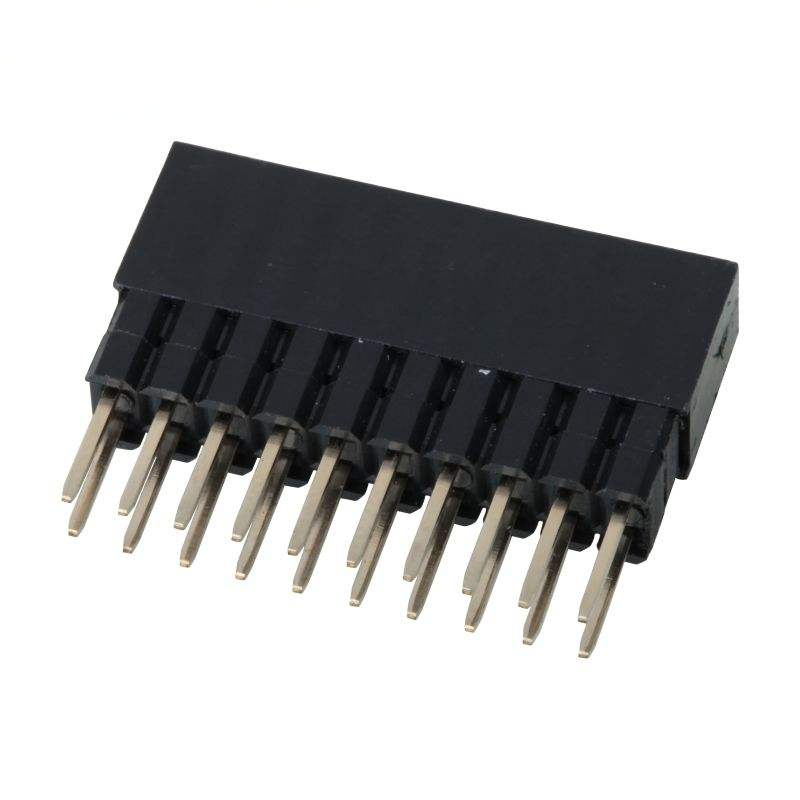

2.54mm,0.64x0.4SQ Pitch Connector Podwójne rzędy Kobieta Pin Header Connector

Najważniejsze

• Standardowy zbiornik dla kobiet o średnicy 2,54 mm, z dwoma rzędami,0.64×0,4 mm kontakt kwadratowydo precyzyjnego sparowania z dopasowanym samcem głowicy szpilki
• UL94V-0 wysokotemperaturowy izolator, obsługuje SMT reflow & through-hole assembly, zgodny z RoHS & REACH
• Elastyczne opcje pokrycia: złoto błyskowe / złoto 3μ"-30μ" nad niklem, spełnia wymagania dotyczące poziomu sygnału i umiarkowanego prądu
• Duża liczba dostosowywalnych szpilów (2×2P do 2×40P), opakowania taśmowe / tackowe / masowe do produkcji masowej
• Niska odporność na kontakt, stabilna integralność sygnału dla połączeń międzyprzewodnikowych przemysłowych, IoT i wbudowanych PCB-PCB

Opis produktu

Ogólne parametry mechaniczne

Charakterystyka materiału i właściwości elektryczne

Wskazówka dotycząca środowiska i lutowania

Cechy produktu

1. Układ dwustronny, rozmiar 2,54 mm (0,100") i wymiar kontaktu kwadratowego 0,64 × 0,4 mm dla dokładnego wyrównania szpilki
2. Wysokotemperaturowe obudowy termoplastyczne UL94V-0, odporne na wstrząsy cieplne z powrotem
3. Kontakty z fosforem/brązem/brązem, dostosowywalne pokrycie złotem/cetyną na obszarach sparowania i lutowania
4. Wielokrotne opcje liczby pinów: od 2×2P do 2×40P; dostępna orientacja pionowa / pod kątem prostym
5. Wspieranie trybów SMT "pick-and-place", "tray" i "bulk packing"
6. Zgodne z RoHS, kwalifikowane do zastosowań elektronicznych dla konsumentów, przemysłu i IoT

Zalety produktu

1. 0.64×0,4 mm kontakt kwadratowy: W porównaniu z powszechnymi głowicami z okrągłymi otworami, kontakt kwadratowy zapewnia większą powierzchnię kontaktu, mniejszą odporność na kontakt i lepszą wydajność antywibracyjną dla urządzeń podatnych na drgania.
2. Zestaw podwójnie kompatybilny: Wspiera zarówno ręczne lutowanie przez otwór, jak i masową produkcję taśmy i bębna SMT; jedna seria części obejmuje fazy prototypu i produkcji seryjnej.
3. Elastyczny roztwór powleczkowy: Inżynierowie mogą wybrać pokrycie cynowe w przypadku projektów o wysokiej wydajności lub określoną grubość złota w przypadku wysokiej niezawodności kontaktów sygnałowych, unikając nadmiernego marnowania kosztów.
4. Dostosowanie liczby pinów w pełnym zakresie: 2×2P-2×40P obejmuje większość scenariuszy wbudowanych połączeń między tablicami, przy krótkim czasie realizacji części standardowych.
5. Stabilna wydajność termiczna: UL94V-0 obudowa o wysokiej temperaturze zmniejsza ryzyko topnienia obudowy podczas lutowania z powrotem, zmniejszając współczynnik odrzucenia zespołu.

Zastosowanie

• Moduły głównego sterowania przemysłowego i czujników
• Wrota IoT, sprzęt inteligentnego domowego sterownika
• Wbudowane tablice rozwojowe, urządzenia testowe i pomiarowe
• Moduły elektroniczne pomocnicze medyczne
• Elektronika pomocnicza wnętrza samochodów
• Elektronika użytkowa, urządzenia zasilania

Opcje dostosowywania

1. Potwierdź odległość: musi być zgodna z odległością głowicy męskiego szpilka =20,54 mm, wymiary kontaktu 0,64 × 0,4 mm kwadratowe.
2. Potwierdzenie liczby pinów: Liczenie całkowitych sygnałów obwodu; format dwóch wierszy = 2 × N pozycje.
3. Wybierz typ montażu:
   • SMT: wybierz opakowanie taśmowo-walcowe dla maszyny do zbierania i umieszczania
   • Przejście do otworu: wybierz masę lub tacy do ręcznego lutowania
4. Orientacja: pionowa w przypadku deski układowej; kąt prosty w przypadku połączeń międzypionowych deski układowej.
5. Wybór nakładki:
   • Włókna o masie nieprzekraczającej 1 kg
   • ścieżka sygnału/środowisko drgań: pokryte złotem (potwierdzenie wymogu grubości Au)
6. Środowisko pracy: W przypadku ciągłej pracy w temperaturze > 85 °C wybierz wersję obudowy PA6T.
7. Pobierz nasz arkusz danych i ślad PCB do importu biblioteki przed układem PCB.
