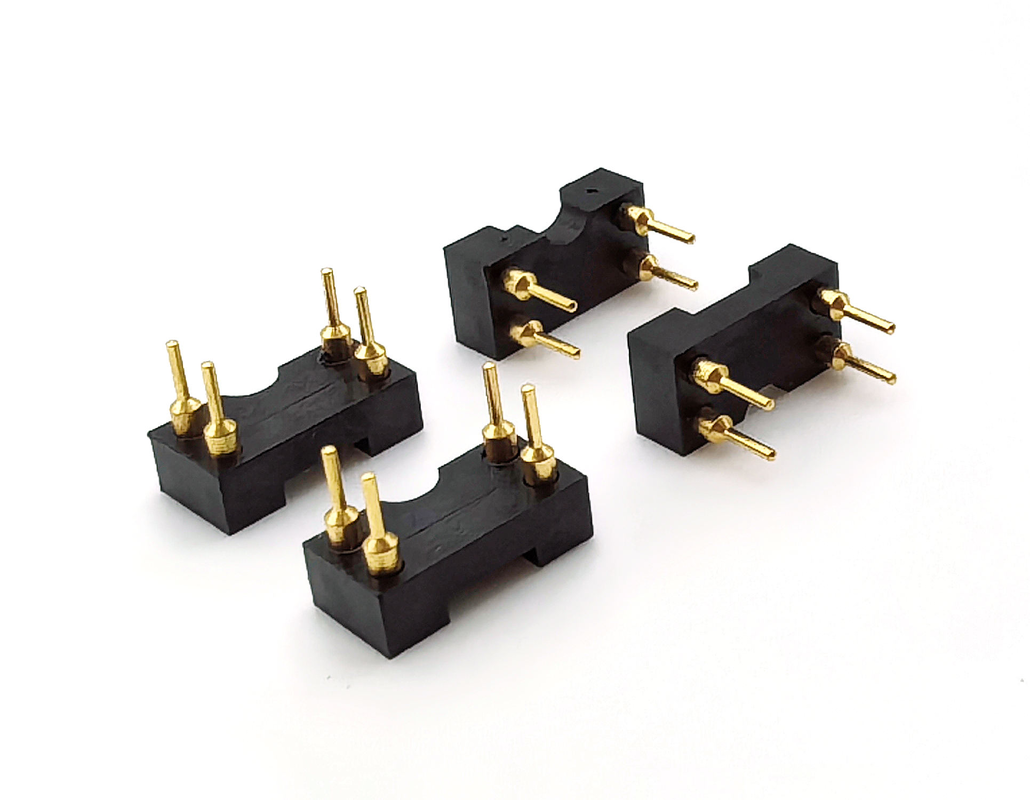

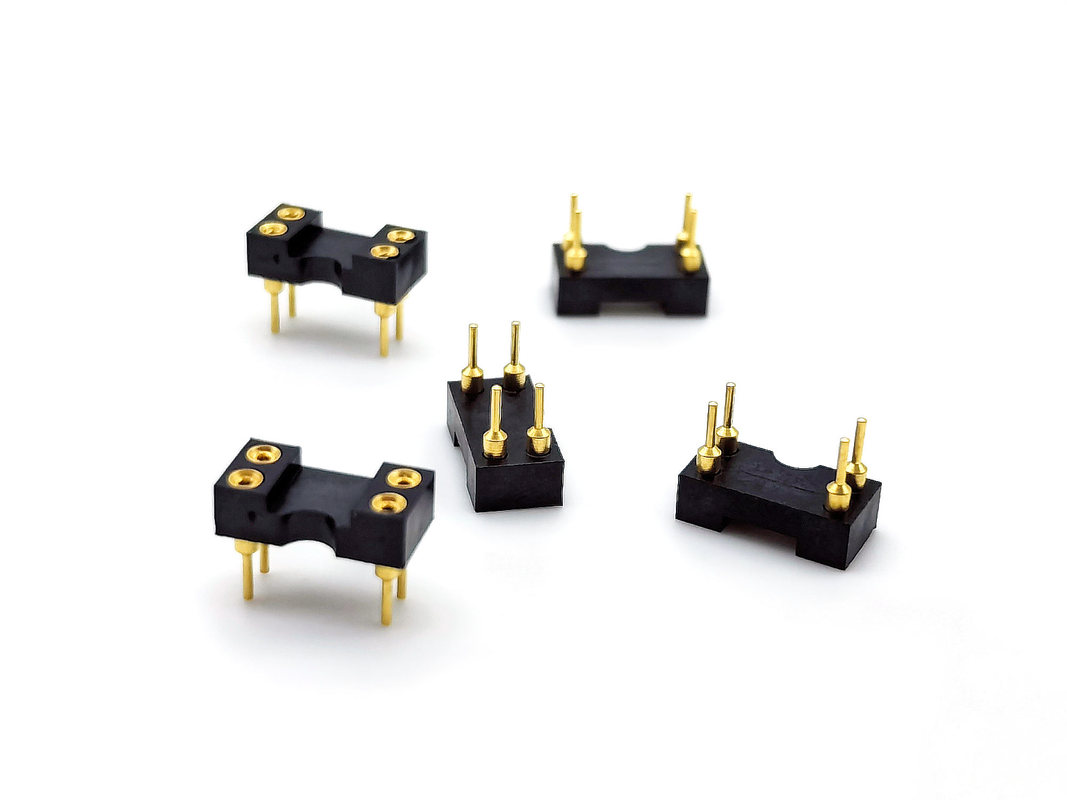

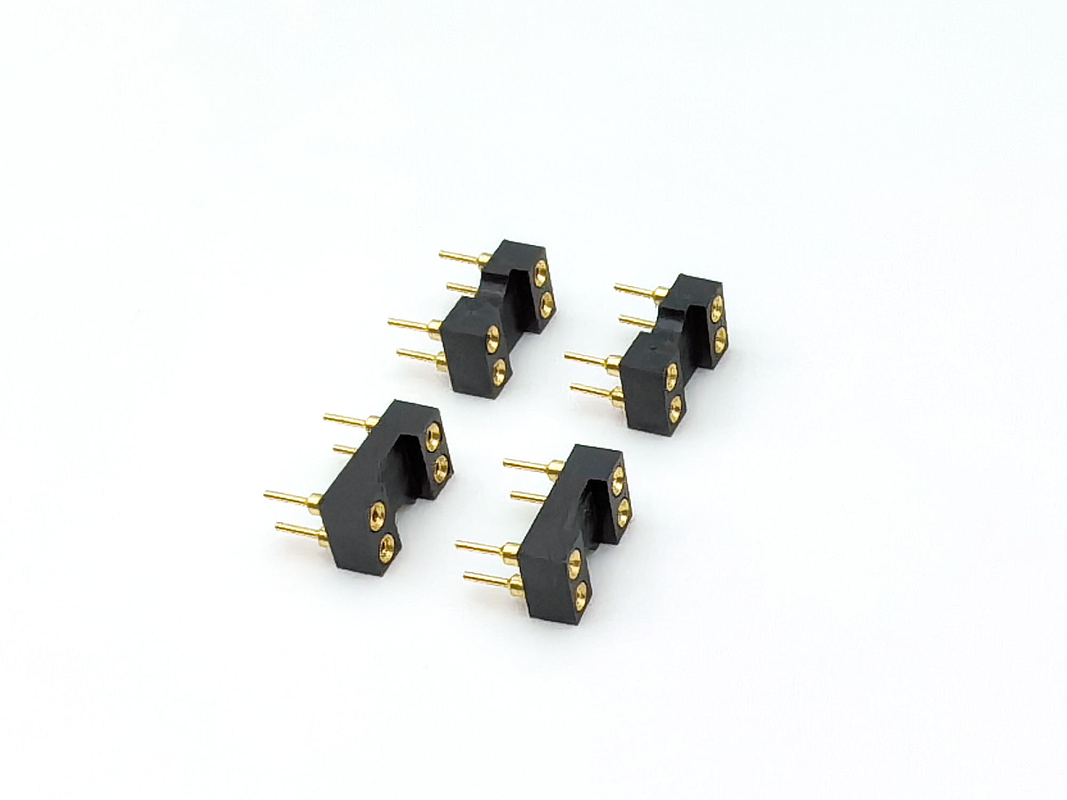

Gniazdo IC o rastrze 2,54 mm, złącze żeńskie frezowane, proste, H3,0 mm, 4P, w pełni złocone, znamionowe 60 V, obudowa PPS

Najważniejsze cechy

• Frezowane styki z okrągłym otworem, pełne złocenie, stabilna transmisja sygnału o niskiej rezystancji
• Izolator PPS wysokotemperaturowy UL94V-0, zakres pracy -40℃ ~ +105℃, pasuje do trudnych warunków przemysłowych
• Proste złącze przelotowe do montażu DIP, wysokość obudowy H3,0 mm, kompaktowa powierzchnia na PCB
• Opakowanie w tubie, ochrona przed uszkodzeniem do warsztatu SMT / montażu
• Napięcie znamionowe 60 V, idealne do gniazd testowych IC, połączeń między płytkami

Opis produktu

Charakterystyka materiałowa i elektryczna

Przewodnik po środowisku i lutowaniu

Cechy produktu

1. Precyzyjnie frezowany beczkowy styk z okrągłym otworem CNC, wielopunktowy kontakt 360°, zapobiega luzowaniu pod wpływem wibracji
2. Powierzchnia styku w pełni złocona, antyoksydacyjna, utrzymuje niską rezystancję styku podczas długotrwałej eksploatacji
3. Obudowa PPS wypełniona szkłem, trudnopalna UL94V-0, doskonała odporność termiczna i chemiczna
4. Proste zakończenie DIP przelotowe, mocne połączenie lutowane odporne na wielokrotne siły wciskania
5. Standardowy raster 2,54 mm (0,100 cala), w pełni kompatybilny ze standardowymi męskimi złączami pinowymi 2,54 mm
6. Opakowanie w tubie zapobiega zarysowaniu styków, wygodne do automatycznego montażu fabrycznego

Zalety produktu

1. W porównaniu do powszechnych złączy żeńskich tłoczonych: frezowane styki z okrągłym otworem zapewniają jednolitą siłę styku, lepszą odporność na wibracje i dłuższy cykl życia, idealne do gniazd testowych i sprzętu o wysokiej niezawodności.
2. Pełne złocenie eliminuje ryzyko utleniania styków, nadaje się do sprzętu wymagającego długotrwałego przechowywania i pracy przerywanej.
3. Izolator PPS przewyższa zwykłe PBT / PA66 pod względem odporności na wysokie temperatury, z mniejszym odkształceniem pod wpływem szoku termicznego podczas lutowania na fali.
4. Niska wysokość obudowy H3,0 mm oszczędza miejsce pionowe w projekcie PCB.
5. Jednostka pakowana w tubę chroni złocone styki, zmniejszając wskaźnik wad podczas kontroli przychodzącej i obsługi produkcyjnej.
6. Standardowy raster 2,54 mm, bezpośredni zamiennik popularnych numerów części gniazd IC / złączy żeńskich.

Zastosowanie

• Płyty sterowania przemysłowego, moduły peryferyjne PLC
• Przyrządy i mierniki, uchwyty testowe IC / gniazda do wygrzewania
• Płyty pomocnicze urządzeń medycznych
• Bramki komunikacyjne, moduły czujników
• Dodatkowe kontrolery samochodowe
• Prototypy badawczo-rozwojowe, płyty do rozwoju wbudowanego

Opcje dostosowania

1. Kompatybilność z połączeniem: Dopasowanie do standardowego męskiego złącza pinowego o rastrze 2,54 mm, średnica pinu współpracującego w zakresie 0,70-0,90 mm.
2. Środowisko pracy: Wybierz tę wersję z frezowanymi stykami PPS, jeśli Twój produkt końcowy jest narażony na szerokie wahania temperatury, wibracje lub wymaga częstego podłączania/odłączania. Wybierz wersję ze stykami tłoczonymi do projektów konsumenckich wrażliwych na koszty, bez częstego podłączania.
3. Typ montażu: Jest to wersja DIP przelotowa; jeśli potrzebujesz montażu powierzchniowego SMT, skontaktuj się z nami w celu uzyskania alternatywnego numeru części.
4. Opcja pokrycia: Pełne złocenie dla wysokiej niezawodności; dostępne jest selektywne pokrycie złoto-na-cynę dla żądań zoptymalizowanych pod kątem kosztów.
5. Liczba pinów: Obsługujemy niestandardowe liczby pinów od 2P do 40P w złączach żeńskich frezowanych z pojedynczym rzędem.
