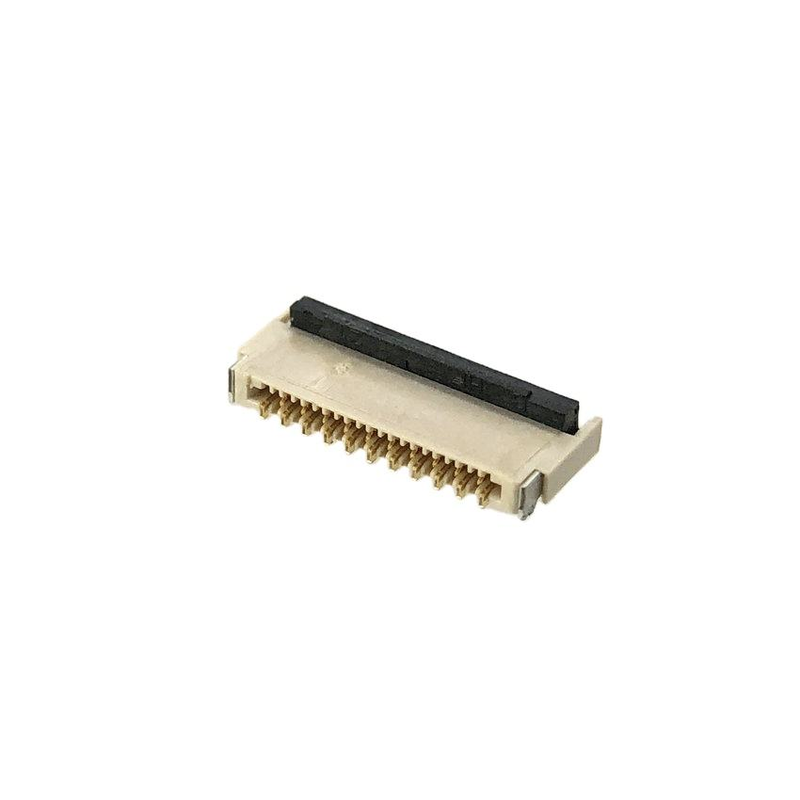

Złącze FFC FPC o skoku 0.3 mm 9 17 21 25 31 35 -61 pin dwustronne SMT kątowe wysokość 0.9 mm

Najważniejsze cechy produktu

Dwustronne złącze FFC/FPC SMT kątowe o skoku 0.3 mm, Ultra-niska wysokość połączenia 0.9 mm, obsługuje siłownik blokujący ZIF / Non-ZIF z wyraźnym wyczuwalnym kliknięciem blokującym. Przeszło rygorystyczny test wibracji wieloosiowej, stabilna rezystancja styku pod wpływem wstrząsów i wibracji, zapobiega przerywanym spadkom sygnału. Opcje wielopinowe: 9-17-21-25-31-35-61P. Obudowa LCP UL94-V0 wysokotemperaturowa, dwustronne styki pozłacane, zgodne z RoHS, do wysokogęstościowych połączeń PCB o smukłym profilu.

.

Pełne specyfikacje techniczne

Specyfikacje elektryczne

Parametry wydajności mechanicznej

Materiał i powłoka / Środowisko i lutowanie

Kompatybilne / Alternatywne międzynarodowe odpowiedniki

Bezpośredni mechaniczny i elektryczny zamiennik dla głównych serii:

• Hirose: seria FH26 / FH35
• JAE: seria FB8 / FL2
• Molex: seria 54809 / 501912
• Kyocera seria 6844

Cechy produktu

• Drobny skok 0.3 mm, dwustronna konstrukcja styku kątowego, wiele liczb pinów: 9/17/21/25/31/35/61P
• Ultra-cienka wysokość połączenia 0.9 mm, idealna do ograniczeń mechanicznych produktów o smukłym kształcie
• Opcjonalny siłownik flip-lock ZIF / Non-ZIF; wyraźne kliknięcie blokujące zapobiega przypadkowemu wysunięciu FPC
• Dwustronna konstrukcja styku sprężynowego, doskonała odporność na wibracje i wstrząsy, zapewnia stabilną transmisję sygnału
• Izolator LCP UL94-V0 odporny na wysokie temperatury, kompatybilny ze standardowym bezołowiowym procesem reflow SMT
• Pozłacany obszar styku, niska rezystancja styku, antyoksydacyjny dla długiej żywotności
• Dwustronne zakończenie SMT, kompaktowa powierzchnia; brak ograniczonej strefy trasowania pod złączem dla elastycznego układu PCB
• Pasuje do standardowych płaskich kabli FPC/FFC o grubości 0.2 mm
• Zgodny z RoHS; możliwość dostosowania liczby pinów, grubości powłoki, wersji siłownika na życzenie

Więcej typów do wglądu:

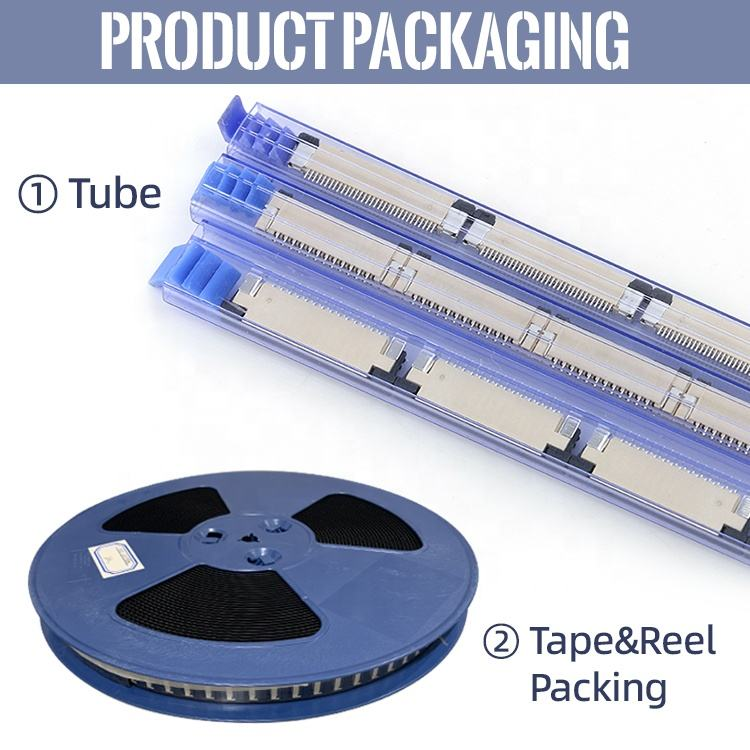

Metoda pakowania

• Rolka (taśma na rolce): Standardowe opakowanie na rolce z wytłoczoną taśmą, w pełni zgodne z IEC 60286-3, bezpośrednio kompatybilne z automatycznymi maszynami pick-and-place SMT, do masowego montażu SMT.
• Opakowanie w tubie: Dostępne na specjalne życzenie, głównie do ręcznego montażu prototypów; nie może być używane do automatycznego umieszczania SMT.

Certyfikacja fabryczna i usługi niestandardowe

• Certyfikaty: zgodność z RoHS; wewnętrzne laboratorium do testów niezawodności wibracji, szoków termicznych i cykli połączeń
• Polityka próbek: Wsparcie darmowych próbek / szybka dostawa próbek
• MOQ: 1000 sztuk dla standardowych części; części niestandardowe podlegają ocenie rysunku
• Personalizacja: Dostosowanie liczby pinów, grubości pozłacania, typu siłownika, dodanie klucza polaryzacyjnego; niestandardowa specyfikacja taśmy na rolce
• Czas realizacji: Próbki 3 dni robocze; zamówienia masowej produkcji 1-3 tygodnie w zależności od ilości zamówienia

FAQ

1. Czy mogę złożyć zamówienie na próbki?
Tak, zapraszamy do składania zamówień na próbki w celu przetestowania i sprawdzenia jakości. Mieszane próbki są akceptowalne.

2. Czy możecie produkować swoje produkty zgodnie z naszymi wymaganiami?
Tak, specyfikacje produktów mogą być dostosowane, jeśli spełnicie nasze MOQ.

3. Jak zagwarantować jakość waszych produktów?
1) Obiecujemy, że w ciągu 30 dni od wystąpienia problemów z jakością zwrócimy towar.

2) Rygorystyczne wykrywanie podczas produkcji.

3) Rygorystyczna kontrola próbek produktów przed wysyłką, zapewniająca nienaruszone opakowanie produktu.

4. Jakie są certyfikaty naszych produktów?
ISO9001 i inne certyfikaty ROHS.

5. Jak długo mogę otrzymać towar?
Większość towarów jest w magazynie; czas dostawy wynosi około 1-5 dni po otrzymaniu płatności. W przypadku niestandardowych wymagań czas będzie nieco dłuższy, zgodnie z potwierdzeniem.

6. Jakiego rodzaju logistykę wykorzystujecie do dostawy?
Głównie dostarczamy towary za pośrednictwem DHL, UPS, FEDEX, EMS i innych firm kurierskich. Wybierzemy najbardziej opłacalną logistykę dla klientów. Obsługujemy również odbiór towaru przez Państwa spedytora.

7. Dlaczego warto kupować od nas?
Mamy 16 lat doświadczenia w branży. Współpracowaliśmy z tysiącami firm. Jakość produktów jest niezawodna.

8. Jakie produkty sprzedaje głównie Państwa firma?
Główne produkty naszej firmy to złącza FFC/FPC / złącza wafer / złącza kart SIM / złącza kart pamięci / złącza USB / złącza typu C / złącza HDMI / serie RJ45 / złącza B to B i złącza pin header i tak dalej.
